УСПД и счетчики электроэнергии

Открытая архитектура обеспечивает интеграцию широко распространенных на рынке устройств: основных видов УСПД и счетчиков электроэнергии различных типов. Список подключаемого оборудования легко расширить.



Поддержка основных типов УСПД

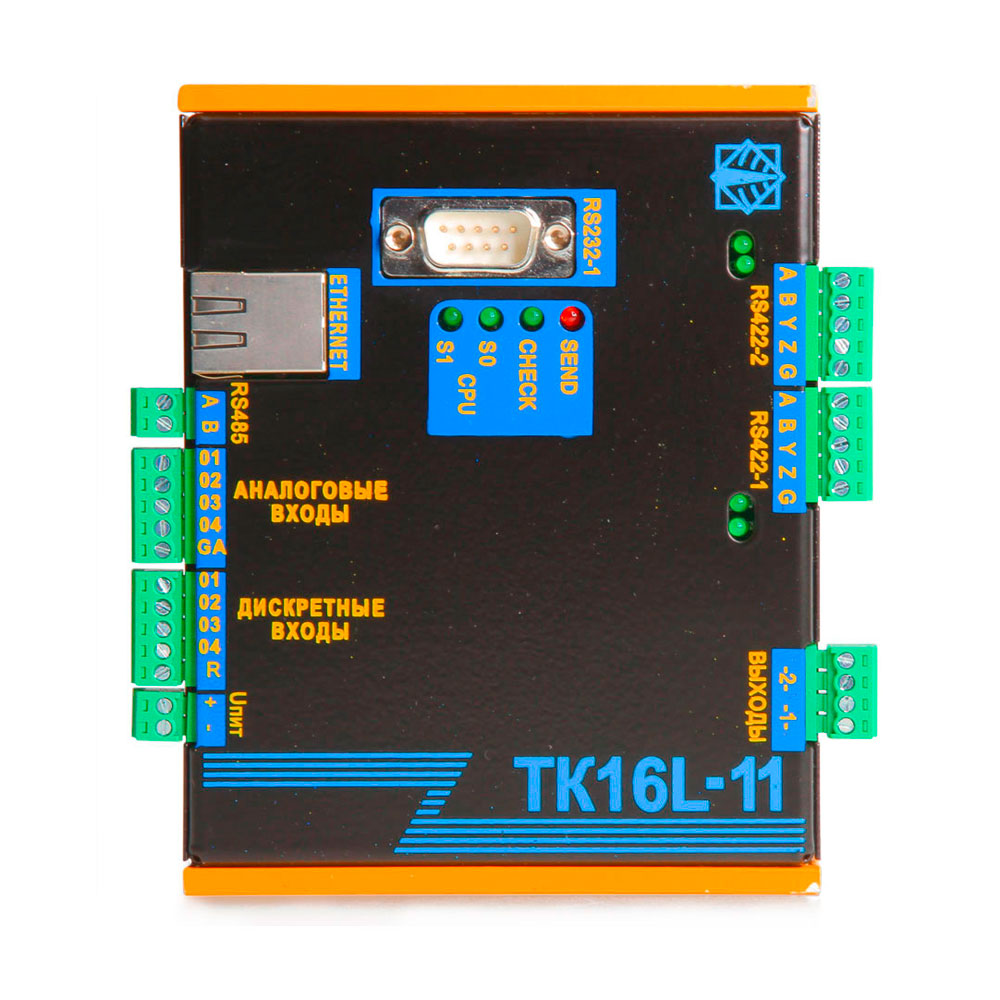

ТК16L.31

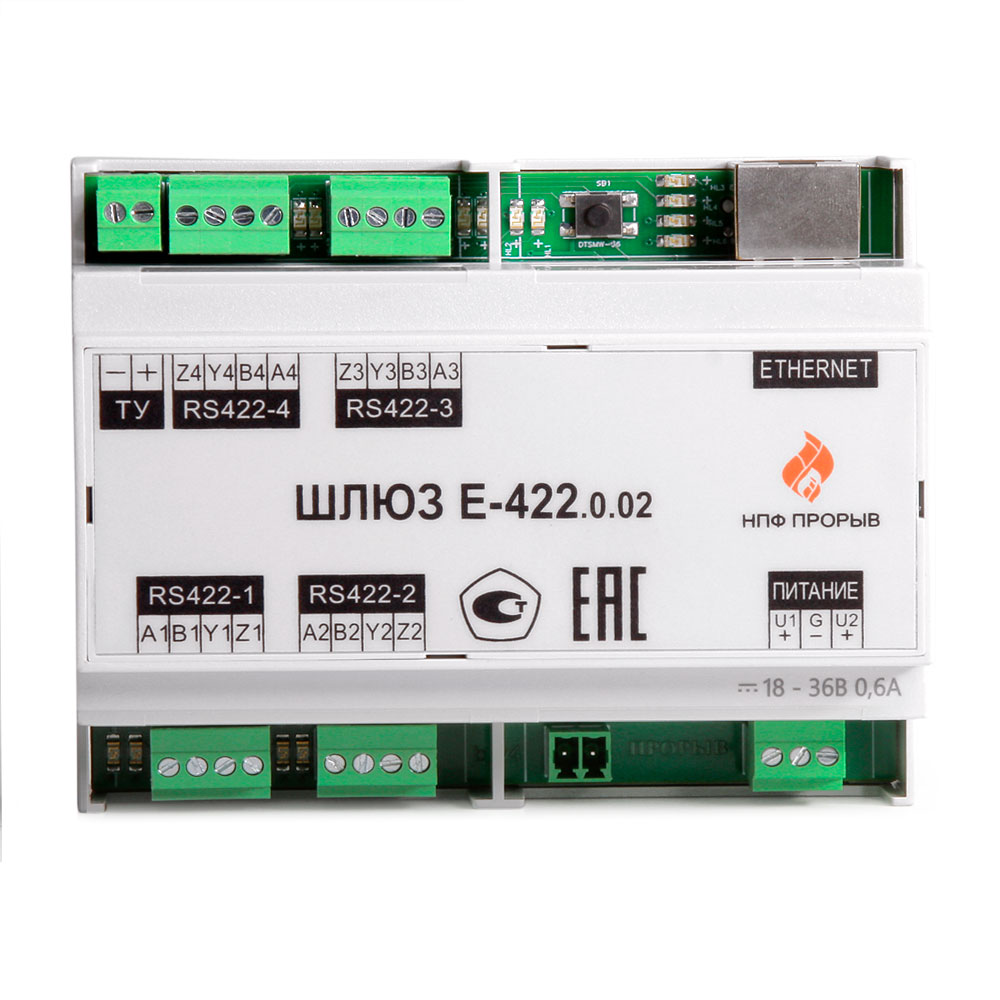

ШЛЮЗ Е-422

E-422.GSM



RTU-325(L,T,H) RTU-327

ЭКОМ-3000 и совместимые

СИКОН С50, С70 и совместимые

Sagem XP3000

164-01M

RTR8A.LG-*, RTR7E.LG-1

RTR512

DC-1000/SL

CE805, СЕ805М

УСД-2.01/1 УСД-2.03/1 УСД-2.04

РиМ 099.02

АТЛАС

DC450

CD-100

Меркурий 250

n-D NetTM

МИР МК-01

ЭМИС-СИСТЕМА 950/2

Поддержка счетчиков электроэнергии

Поддерживаются основные типы счетчиков, используемых для коммерческого и технического учета электроэнергии.

Счетчики электроэнергии

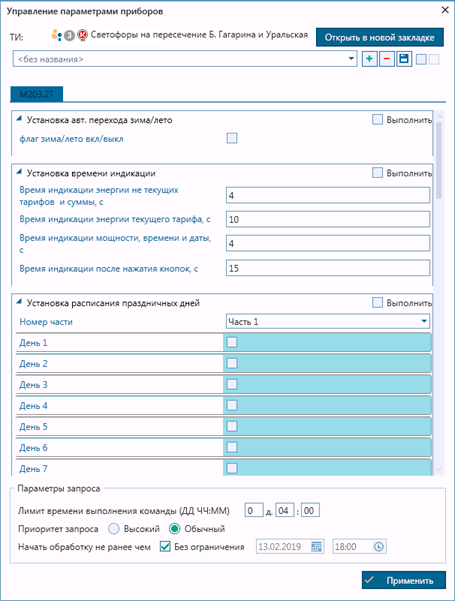

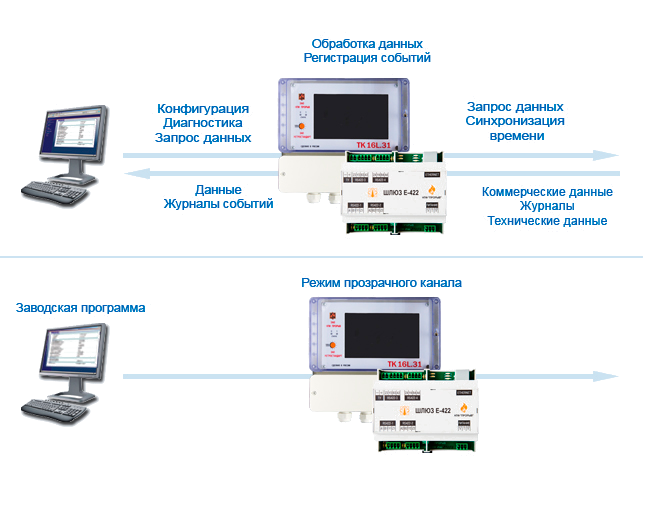

Со счетчиком можно работать как из прикладных программ, так и в режиме прозрачного канала, используя заводские программы. То есть, можно изменять конфигурацию прибора учета удаленно без перекоммутации интерфейсных кабелей или оптопорта.

Контроллер обеспечивает синхронизацию времени во всех подключенных счетчиках. На верхний уровень контроллер передает коммерческие, технические данные и журналы событий. Автоматический сбор данных может выполняться через произвольные интервалы времени (от 1 минуты).

Обеспечивается сбор произвольного количества параметров качества электроэнергии, что принципиально важно при построении АСТУЭ. Для произвольно сформированной группы счетчиков за указанный расчетный период выполняются вычисления по предварительно настроенным алгоритмам, например, баланс ПС может быть сформирован непосредственно на контроллере.

При замене счетчиков или изменении коэффициентов трансформации все архивные данные сохраняются в памяти контроллера.

В системе Телескоп+ со счетчиками электроэнергии можно работать как непосредственно, так и через УСПД производителя счетчика или УСПД другого типа, в котором поддерживается работа со счетчиком.

Если поддерживается протокол работы с УСПД другого производителя, то в системе Телескоп+ можно работать со всеми типами счетчиков, которые поддерживаются этим УСПД.

Счетчики электроэнергии



Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com

Приборы учета

Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя.  Свидетельства-подтверждения



Производитель Наименование Работа со счетчиком Описание
  Е-422/E-422.GSM, ТК16L УСПД с Сервера сбора данных
ФГУП «Нижегородский завод им. М.В. Фрунзе» МАЯК-102АТ + УСД-2.04/1 + однофазный многофункциональный
МАЯК-302АРТ + УСД-2.04/1 + трехфазный многофункциональный
МАЯК-301АРТ + - + трехфазный многофункциональный
МАЯК-Т301АР + - + трехфазный многофункциональный
СЭБ-1ТМ.01 + УСД-2.04/1 + однофазный многофункциональный
СЭБ-1ТМ.02Д + УСД-2.04/1 + однофазный многофункциональный
СЭБ-1ТМ.02М + УСД-2.04/1 + однофазный многофункциональный
СЭБ-2А.05 - УСД-2.04/1 - однофазный многофункциональный
СЭБ-2А.07 - УСД-2.04/1 - однофазный многофункциональный
СЭБ-2А.08 - УСД-2.04/1 - однофазный многофункциональный
СЭО-1.16 + УСД-2.04/1 + однофазный многофункциональный
СЭТ-4ТМ.01 + УСД-2.04/1 + трехфазный многофункциональный
СЭТ-4ТМ.01М + УСД-2.04/1 + трехфазный многофункциональный
СЭТ-4ТМ.02(СЭТ-1ТМ.01) + УСД-2.04/1 + трехфазный многофункциональный
СЭТ-4ТМ.03М + УСД-2.04/1 + трехфазный многофункциональный
СЭТ-4ТМ.02М + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3ТМ.05 + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3ТМ.05М + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3ТМ.05Д + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-4ТМ.05 + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-4ТМ.05М + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-4ТМ.05Д + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-4ТМ.05МК + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3ТА.07(ПСЧ-3А.06Т) + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01) + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02) + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3АРТ + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3АРТ.01 + УСД-2.04/1 + трехфазный многофункциональный
ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04 + УСД-2.04/1 + трехфазный многофункциональный
ООО «Elster Метроника» АS300 - RTU+Server2 - однофазный многофункциональный
АS220 - - + однофазный многофункциональный
АS3000 - - + трехфазный многофункциональный
АS3500 - - + трехфазный многофункциональный
Альфа А1800 + RTU-325 + трехфазный многофункциональный
Альфа А1820 + RTU-325 + трехфазный многофункциональный
Альфа А1700 - RTU-325 + трехфазный многофункциональный
Альфа А1140 - RTU-325 + трехфазный многофункциональный
Альфа А2 - RTU-325 - трехфазный многофункциональный
Альфа А3 - RTU-325 - трехфазный многофункциональный
ЕвроАльфа + RTU-325 + трехфазный многофункциональный
ОАО «ЗИП Энергомера» ЦЭ6850 + 164-01М + трехфазный многотарифный
ЦЭ6850M + 164-01М
CE805, CE805М
+ трехфазный многотарифный
ЦЭ6823 - 164-01М - трехфазный многотарифный
CE102 + 164-01М

CE805

CE805М

+ однофазный многотарифный
CE102M - CE805М - однофазный многотарифный
CE201 - CE805
CE805М
+ однофазный многотарифный
CE205 - CE805
CE805М
- однофазный многотарифный
CE208

IEC/DLP/SMP/DLMS

- 164-01М
CE805
CE805М
- однофазный многотарифный
CE301



+ 164-01М
CE805
CE805М
+ трехфазный многофункциональный
CE301M



- CE805
CE805М
+ трехфазный многофункциональный
CE303



+ 164-01М
CE805
CE805М
+ трехфазный многотарифный
CE304 + 164-01М + трехфазный многофункциональный
CE305 - CE805
CE805М
- трехфазный многофункциональный
CE308

IEC/DLP/SMP/DLMS

+

CE805M

+ трехфазный многофункциональный
Фирма «Actaris SAS» SL7000 + - - трехфазный многофункциональный
Schlumberger Industries SA Indigo+ + - - трехфазный многофункциональный
ООО НПК «Инкотекс» Меркурий М203.2Т + Меркурий 250 + однофазный многофункциональный
Меркурий 200 -   + однофазный многофункциональный
Меркурий 208 +   - однофазный многофункциональный
Меркурий 230АМ + Меркурий 250 + трехфазный многофункциональный
Меркурий 230 + Меркурий 250 + трехфазный многофункциональный
Меркурий 233 + Меркурий 250 + трехфазный многофункциональный
Меркурий 234 + Меркурий 250 + трехфазный многофункциональный
Меркурий 238 +   - трехфазный многофункциональный
ЗАО «ELGAMA-ELEKTRONIKA» EPQS + - - трехфазный многофункциональный с возможностью измерения качества электроэнергии
GAMA 100 - - + однофазный многотарифный
GAMA 300 - - + трехфазный многотарифный
ООО «СПбЗИП» Вектор-100 - - + однофазный многотарифный
Вектор-300 - - + трехфазный многотарифный
«Landis+Gyr» Landis&Gyr E450 - DC450 + однофазный/трехфазный многофункциональный
Landis&Gyr E550 - DC550 + трехфазный многофункциональный
Landis&Gyr ZMD и ZFD + - + трехфазный многофункциональный
Landis&Gyr ZMQ и ZFQ + - + трехфазный многофункциональный
ООО «Матрица» NP71L.XXXXX -

RTR512

RTR8A.LG

RootRouter+ однофазный многофункциональный
NP71E.XXXXX -

RTR512

RTR8A.LG

- однофазный многофункциональный
NP73L.XXXXX -

RTR512

RTR8A.LG

RootRouter+ трехфазный многофункциональный
NP73E.XXXXX -

RTR512

RTR8A.LG

- трехфазный многофункциональный
NP515.XXXXXXXXXXX -

RTR512

RTR8A.LG

RootRouter+ однофазный многофункциональный
NP523.XXXXXXXXXXX -

RTR512

RTR8A.LG

RootRouter+ однофазный многофункциональный
NP541.XXXXXXXXXXX -

RTR512

RTR8A.LG

RootRouter+ трехфазный многофункциональный
NP542.XXXXXXXXXXX -

RTR512

RTR8A.LG

RootRouter+ трехфазный многофункциональный
NP545.XXXXXXXXXXX -

RTR512

RTR8A.LG

RootRouter+ трехфазный многофункциональный
группа компаний «Sagemcom» CX1000-5 - XP3000 - однофазный многотарифный
CX2000-7 - XP3000 - трехфазный многотарифный
CX2000-7-СТ - XP3000 - трехфазный многотарифный
ЗАО «Радио и Микроэлектроника» РиМ 889.ХХ + МКС РиМ 099.02 + трехфазный активно-реактивный многофункциональный
РиМ 489.03-489.07 + МКС РиМ 099.02 + трехфазный активно-реактивный многофункциональный
РиМ 384.XX - - + трехфазный высоковольтный напряжение 6/10 кВ
«Echelon Corporation» KNUM-1021 - DC1000 - однофазный многофункциональный
KNUM-1023 - DC1000 - трехфазный многофункциональный
KNUM-2023 - DC1000 - трехфазный многофункциональный
ЗАО «ПКК Миландр» МИЛУР-104 + - + однофазный многотарифный
МИЛУР-105 + - + однофазный многотарифный
МИЛУР-107 + - + однофазный многотарифный
МИЛУР-304 + - + трехфазный многотарифный
МИЛУР-305 + - + трехфазный многотарифный
МИЛУР-306 + - + трехфазный многотарифный
МИЛУР-307 + - + трехфазный многотарифный
ОАО «Каскад» КАСКАД-1-МТ - - + однофазный многотарифный
КАСКАД-3-МТ - - + трехфазный многотарифный
ООО «МИРТЕК» МИРТЕК-3-РУ - - + трехфазный многотарифный
МИРТЕК-1-РУ - - + однофазный многотарифный
МИРТЕК-12-РУ-W3 - ШЛ-ZB-02 + однофазный многотарифный
МИРТЕК-12-РУ-SP1 - ШЛ-ZB-02 + однофазный многотарифный
МИРТЕК-32-РУ-W32 - ШЛ-ZB-02 + трехфазный многотарифный
МИРТЕК-32-РУ-SP31 - ШЛ-ZB-02 + трехфазный многотарифный
ООО «Систел» Фотон + - - трехфазный многофункциональный
Протон-К + - - трехфазный многофункциональный
Протон + - - трехфазный многофункциональный
НПО «МИР» МИР С-03 + - + трехфазный многофункциональный
МИР С-04/C-05/C-07 + МИР МК-01 + однофазный/трехфазный многофункциональный
ТПГ «ТАЙПИТ» НЕВА МТ 324 - - + трехфазный многотарифный
НЕВА МТ 314 - - + трехфазный многотарифный
НЕВА МТ 115 AR2S GSM1PC 5(80)А - - + однофазный многотарифный
НЕВА МТ 315 - - + трехфазный многотарифный
НЕВА МТ 315 1.0 ARGSM1BSRP25 - - + трехфазный многотарифный
НЕВА МТ 315 1.0 ARGSM1BSCP28 - - + трехфазный многотарифный
ООО «СТРИЖ Телематика» АМПЕР 1 - - + однофазный с радиомодемом многотарифный
АМПЕР 3 - - + трехфазный с радиомодемом многотарифный
ООО «Современные Радио Технологии» А1 - - + однофазный с радиомодемом многотарифный
А3 - - + трехфазный с радиомодемом многотарифный
ЗАО «Алгоритм» BINOM3 + - + измеритель показателей качества электроэнергии
BINOM334i + - + измеритель показателей качества электроэнергии
ООО «Телематические решения» ФОБОС 1 - Вавиот - однофазный многотарифный
ФОБОС 3 - Вавиот - трехфазный многотарифный
ФОБОС 1 Split - Вавиот - однофазный многотарифный
ФОБОС 3 Split - Вавиот - трехфазный многотарифный
ООО «СИ-АРТ» СТЭМ-300 - - + трехфазный многофункциональный
