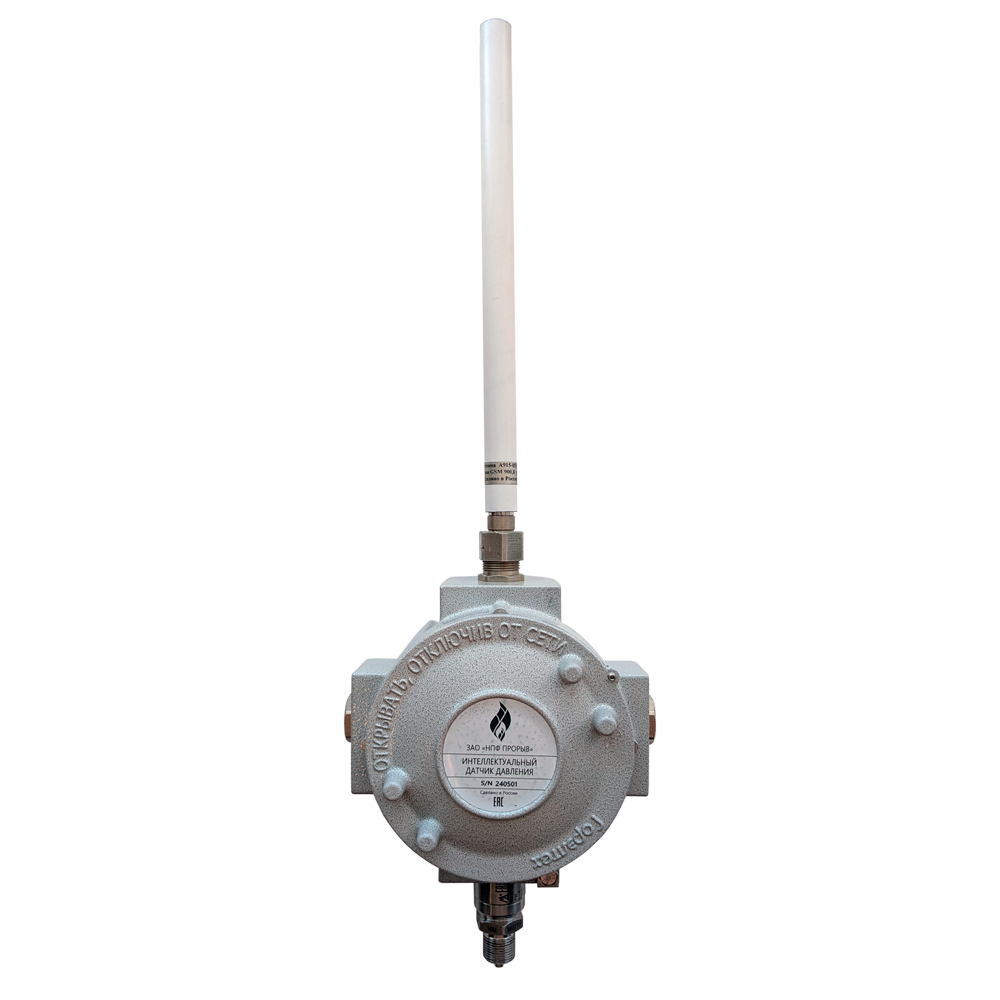

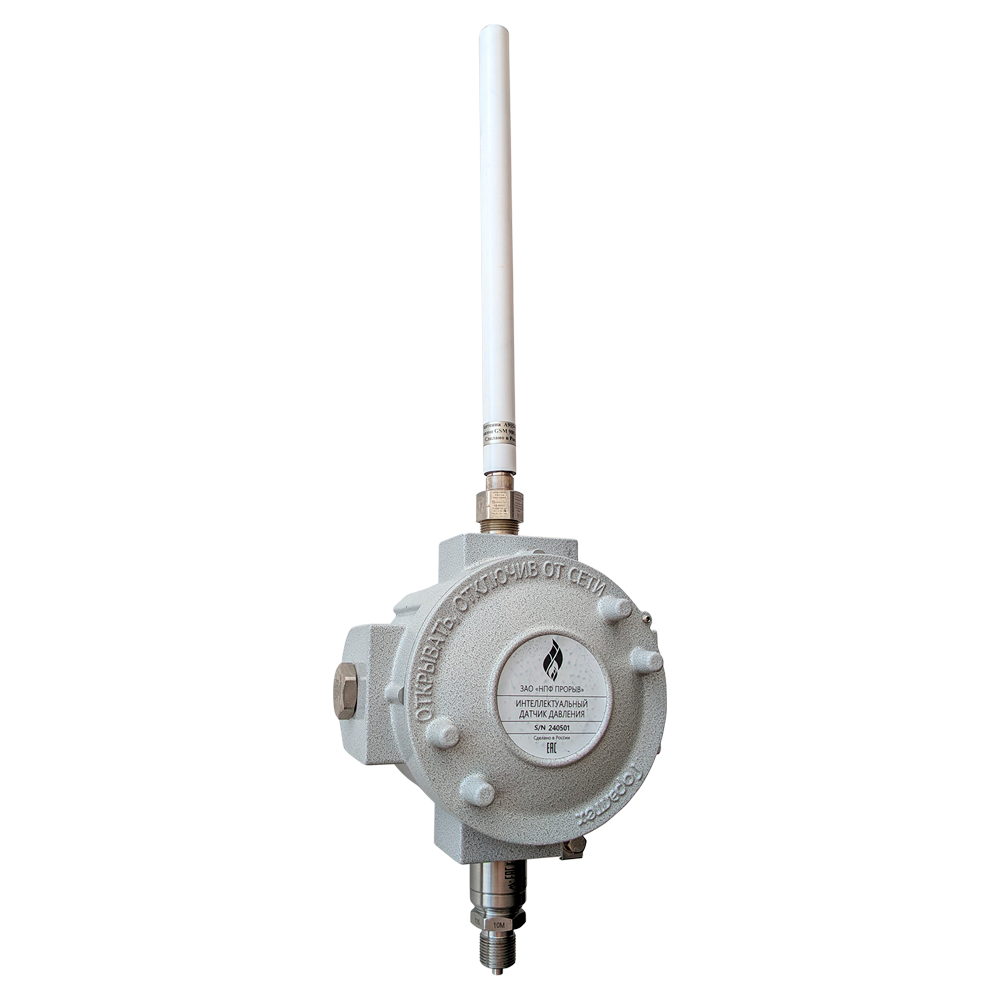

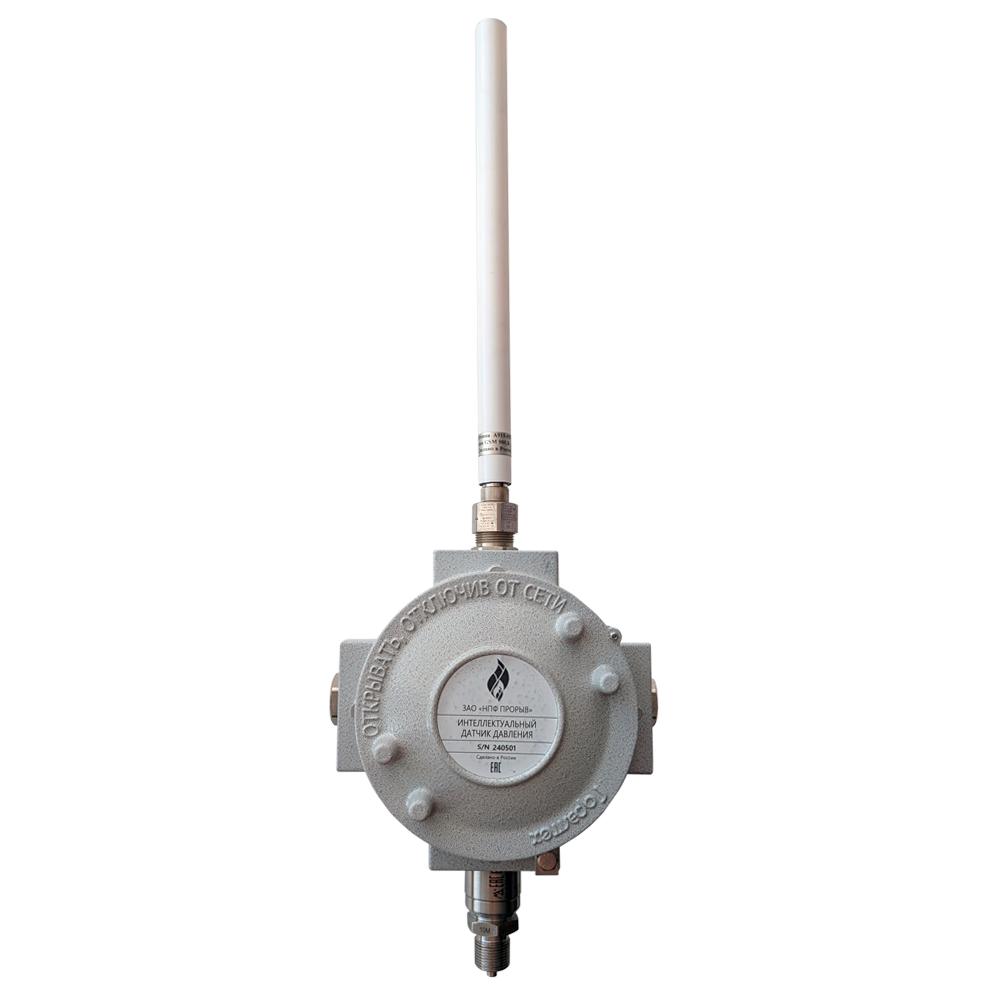

Регистратор интеллектуальный сигналов телеметрии

  • В наличии

Регистратор интеллектуальный сигналов телеметрии (РИСТ) — это автономное устройство интеллектуального мониторинга давления и температуры среды с дополнительной возможность подключения внешнего датчика температуры поверхности трубы.

Цена
по запросу
Сравнить

Описание

Назначение

Регистратор интеллектуальный сигналов телеметрии предназначен для круглосуточного контроля давления и температуры среды и отправки измеренных показаний в аппаратно-программный комплекс ТЕЛЕСКОП+4. Питание РИСТ обеспечивается за счет встроенного батарейного блока либо аккумулятора, что позволяет использовать его в точках, расположенных вне зон электросетей. Благодаря возможности использования каналов связи 2G/3G/LTE/NB-IoT и LoRA, РИСТ может использоваться в зонах с покрытием сотовых операторов, а также для построения собственной локальной сети сбора данных LoRa. Регистратор интеллектуальный сигналов телеметрии может применять в автоматизированных системах управления технологического процесса (АСУТП) и автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ).

Основные функции

  • Автономная работа с использованием питания от встроенного батарейного блока либо аккумулятора.
  • Круглосуточный контроль параметров: давления и температуры среды.
  • Опциональная возможность контроля температуры поверхности трубопровода.
  • Отправка измерений по расписанию, а также внеочередная отправка данных при выходе значений за уставки.
  • Накопление и передача архивных данных при нестабильной связи.
  • Встроенная буферизация данных до 100 записей при потере связи.
  • Дистанционная перепрошивка и диагностика по воздуху (при использовании канала 2G/3G/LTE/NB-IoT).
  • Возможность работы в режиме самостоятельного контролируемого пункта и обмена данными с АПК «Телескоп+» без терминального контроллера (при использовании канала 2G/3G/LTE/NB-IoT).
  • Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.
  • Отсутствие необходимости прокладки кабельной продукции.

Устройство и принцип работы

Регистратор интеллектуальный сигналов телеметрии выпускается в корпусе со степенью взрывозащиты Ex.
Присоединение внешнего датчика температуры выполняется через взрывозащищенный кабельный ввод.

РИСТ поддерживает следующие режимы работы:

  1. Автономный контролируемый пункт с прямой передачей данных в АПК «Телескоп+» без терминального контроллера (при использовании канала 2G/3G/LTE/NB-IoT).
  2. Периферийный контролируемый пункт с передачей данных на базовую станцию LoRa (при использовании канала LoRa).

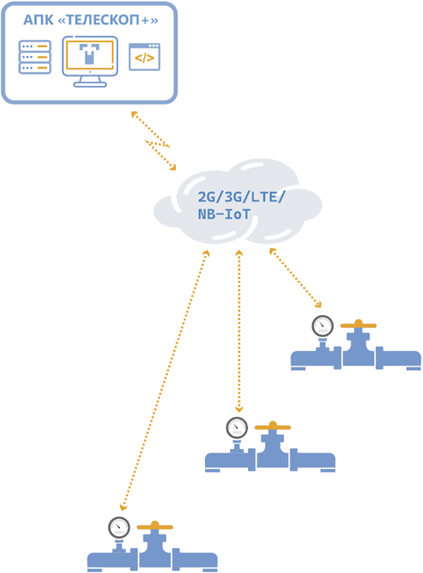

Автономный контролируемый пункт с прямой передачей данных в АПК «Телескоп+» без терминального контроллера (при использовании канала 2G/3G/LTE/NB-IoT)
Регистратор интеллектуальный сигналов телеметрии позволяет организовать прямой обмен данными с АПК «Телескоп+» без необходимости использования терминальных контроллеров и контролируемых пунктов.
Требования:
• Наличие зоны покрытия сотовых операторов на месторождениях.
Преимущества:
• Прямая интеграция в АПК «Телескоп+»;
• Использование инфраструктуры сотовых операторов – широкая зона покрытия;
• Высокая скорость передачи данных – быстрая отправка телеметрии;
• Удаленное управление – настройка и диагностика контроллера без выезда на объект;
• Надежность – стабильный канал связи даже в сложных условиях;
• Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ;
• Отсутствие необходимости прокладки кабелей.

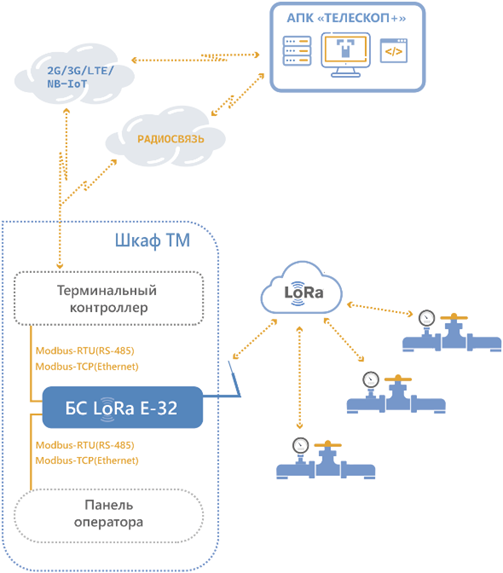

Периферийный контролируемый пункт с передачей данных на базовую станцию LoRa (при использовании канала LoRa)
Регистратор интеллектуальный сигналов телеметрии с передачей данных через сеть LoRa позволяет организовать на месторождениях локальную сеть сбора данных с последующей передачей информации в АПК «Телескоп+» через терминальные контроллеры по интерфейсу RS-485 (ModBus-RTU), либо Ethernet ModBus-TCP).
Требования:
• Наличие существующего контролируемого пункта с терминальным контроллером, либо организация нового;
• Установка базовой станции LoRa в зоне уверенного приема сигнала с датчиков.
Преимущества:
• Возможность дооснащения существующих контролируемых пунктов телемеханики базовыми станциями LoRa для увеличения точек контроля;
• Радиус покрытия локальной сели LoRa до 10 км в условиях прямой видимости и 3-5 км при плохой видимости;
• Гибкая интеграция при поддержки стандартных промышленных протоколов ModBus-RTU (RS-485) и ModBus-TCP (Ethernet).

Интеграция

  • Полная совместимость с АПК «Телескоп+».
  • Сторонние системы:
    • – ModBus-TCP при использовании канала 2G/3G/LTE/NB-IoT;
    • – ModBus-RTU (RS-485), либо ModBus-TCP (Ethernet) при использовании канала LoRa и базовой станции «БС LoRa Е-32».

Базовая комплектация

    • Регистратор интеллектуальный сигналов телеметрии (РИСТ).
    • Батарейный блок*.
    • Всенаправленная антенна.

* – батарейный блок может быть заменен на аккумулятор.

Опциональные компоненты

  • Зарядное устройство для аккумуляторной версии.
  • Дополнительный аккумулятор.
  • Базовая станция LoRa.
  • Датчик измерения температуры поверхности трубы с монтажным комплектом.

Условия эксплуатации

  • Диапазон рабочих температур от -40° до +60°C (исполнение «Север»).
  • Относительная влажность не более 98% при t=25°C.
  • Атмосферном давлении, кПа от 70 до 106,7.

Технические характеристики

Параметр Значение
Предел измерения давления от 0 до 160 МПа (подбирается индивидуально)
Предел измерения температуры от -100С до +100С (подбирается индивидуально)
Каналы связи 2G/3G/LTE/NB-IoT, LoRa
Частота LoRa 868 МГц (не требует лицензирования)
Срок службы батареи 800 дней (при темпе опроса и передачи данных 1 раз в 10 минут)
Срок службы аккумулятора 400 дней (при темпе опроса и передачи данных 1 раз в 10 минут)
Степень взрывозащиты Ex
Класс защита корпуса IP66/IP67/IP68
Габаритные размеры (ДхШхВ) – без антенны: 280х195х130 мм;
– с антенной: 580х195х130 мм
Масса не более 3.5 кг

Tags

Похожие товары

Просмотр

Шкаф телемеханики с солнечной панелью (Шкаф ТМ Solar)

Шкаф телемеханики с солнечной панелью (Шкаф ТМ Solar) — это автономн

по запросу
Сравнить
Просмотр

Инфракрасная головка RS-Ик

Инфракрасная головка RS-Ик представляет собой преобразовател

по запросу
Сравнить
Просмотр

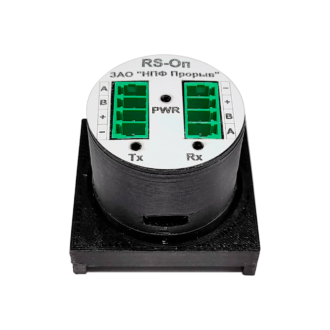

Оптическая головка RS-Оп
