Описание
Назначение
Контроллер ориентирован на работу в системах АСУ ТП и АСТУЭ с интеллектуальными устройствами: станциями управления ЭЦН/ШГН (Электон, Борец и пр.), АГЗУ (Озна-Импульс, Мера, Электрон и пр.), уровнемерами, УДПХ, контроллерами, терминальными модулями, расширителями сигналов, счетчиками электроэнергии и пр. Контроллер предназначен для работы в системах типа SCADA и сертифицирован в составе аппаратно-программного комплекса ТЕЛЕСКОП+4, сертифицирован как средство измерения энергоресурсов.
Устройство и принцип работы

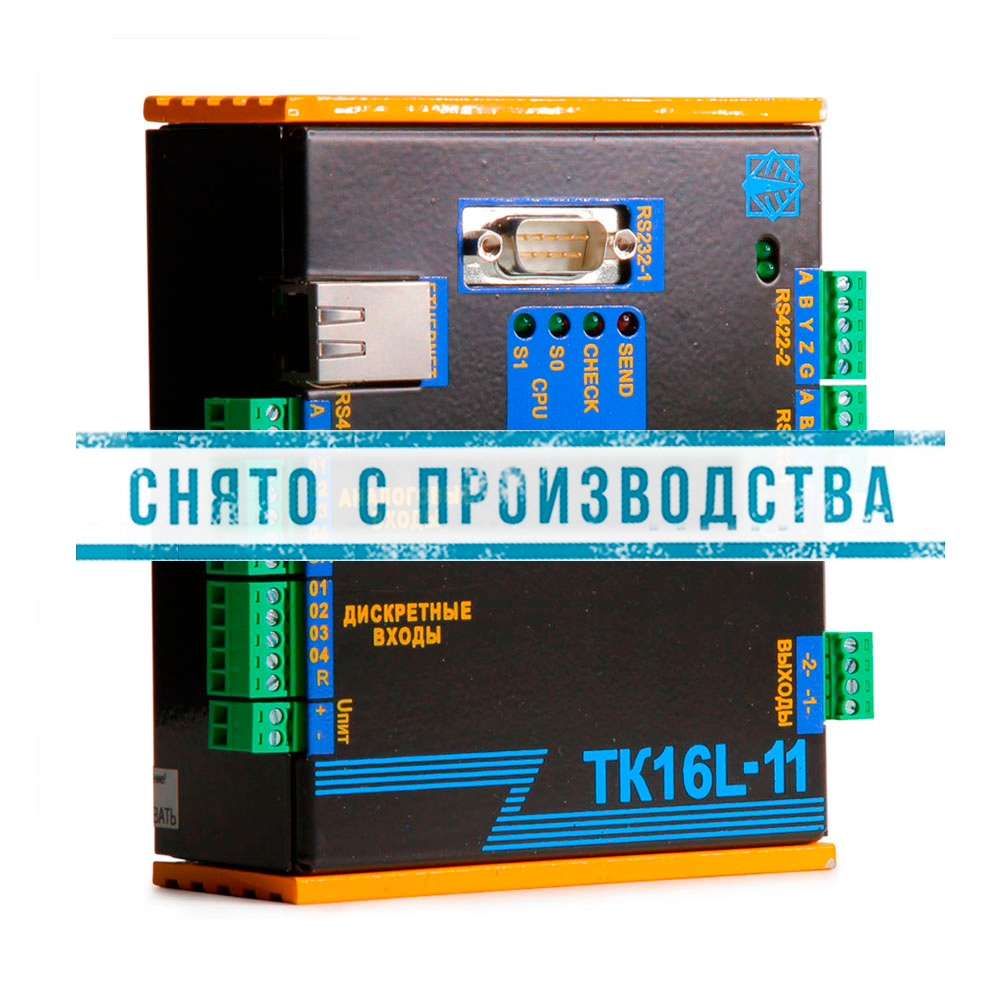

TK16L.11 – интеллектуальное устройство, обладающее развитыми функциональными и программными возможностями, построенное на базе высокоскоростного RISC процессора. Контроллер выполнен на современной элементной базе, имеет встроенное коммутационное поле для подключения внешних устройств. Для связи с верхним уровнем могут использоваться различные каналы: Ethernet, GSM, GPRS, EDGE, CDMA, VSAT, Global Star, Wi-Fi, Wi Max, FM радиоканал, BreezeACCESS, Motorola Canopy и др. Поддерживается работа в режиме защищенного канала (VPN) с использованием решений L2TP и IPsec. Алгоритм сжатия данных обеспечивает существенное увеличение эффективной скорости передачи данных по FM радиоканалу.
Контроллер может работать как OPC UA сервер, с которым взаимодействует любое приложение типа OPC UA клиент или SCADA система, поддерживающая стандарт OPC UA. Для организации работы контроллера как OPC UA сервера необходимо поменять образ ОС и базовое ПО контроллера. Прошивка предоставляется по запросу.
Ряд параметров работы контроллера устанавливается при конфигурировании ТК. При установке параметров необходимо учитывать внешние факторы. Например, характеристики каналов связи, которые используются при эксплуатации. В зависимости от пропускной способности каналов скорость передачи данных RS-422/485 устанавливается в диапазоне от 1200 до 115200 bps.
Контроллер предназначен для работы в жестких климатических условиях.
Основные функции
- Съем данных с интеллектуальный устройств.
- Управление объектами нефтедобычи, посредством подачи управляющих команд на интеллектуальные устройства.
- Чтение/запись уставок устройств.
- Контроль состояния технологического объекта при съеме сигналов дискретных и аналоговых датчиков.
- Управление технологическим объектом посредством подачи сигналов телеуправления на исполнительные механизмы.
- Хранение и передача данных на верхний уровень.
- Взаимодействие с диспетчерскими пунктами.
Поддерживается автоматическая коррекция внутренних часов контроллера, счетчиков электроэнергии и другого оборудования. Выполняется сихронизация с источниками точного времени различного типа.
Габаритные размеры
- 102x142x45 мм
- 0,7 кг
Условия эксплуатации
- Диапазон рабочих температур от -40° до +60°C
- Относительная влажность, не более 95% при t=35°C
Контроллер может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.
Тип порта/канала | Количество | Характеристики | Подключение устройств |
---|---|---|---|
Ethernet | 1 | 10/100 BASE T, RJ45 | Компьютер, HUB, шлюз E-422, сетевое оборудование, FM радиомодем. |
RS-232 | 1 | Компьютер, модем, счетчик, GPS-приемник, FM радиостанция. | |
RS-422/RS-485 | 2 | Счетчики электроэнергии различного типа, GPS-приемники, устройства, имеющее соответствующий интерфейс (ПИК16УМ1, ПИК24М), интеллектуальные устройства, оборудование, работающее по протоколу MODBUS. | |
Аналоговые входы | 4 | диапазон входных сигналов для датчиков напряжения 0–2.5 В, для датчиков с токовым выходом 0–20 мА, разрядность АЦП -12 | Аналоговые датчики: токовые датчики, датчики напряжения. |
Дискретные входы | 8 | 12-24 В, оптронная развязка 1500 кВ, защита от статического напряжения, импульсных помех, пропадания напряжения | Дискретные датчики типа “сухой контакт”, “открытый коллектор”, активного типа. Счетчики импульсов. |
Телеуправление | 2 | 3 А, 30 В постоянного тока/ 3 А, 220 В переменного тока | Управляемые устройства. |
Для контроллеров
- Программа конфигурации TK16L/E-422 (ConfigTK16L.zip) версия 1.4.39 (История версий)
- Программа работы со счетчиками (EnergyView.zip) версия 3.9 (История версий)
- Виртуальные порты (TK16L_Virtual_Ports.zip) версия 2.7.1 (История версий)
- Редактор скриптов(ScriptStudio.zip) версия 2.1.1 (История версий)
- OPC HDA сервер(HDASrvInstall.zip) версия 1.3.0 (История версий)
ТК16L.10/ТК16L.11/ТК16L.14
- Образ ОС (E422-GSM_RSTV_TK101114_OS71_9.zip) версия 71.9 (История версий)
- Образ ОС (UNI7_REV5_AUTO.zip) версия 7.5 (История версий)
- Образ ОС (UNI6_REV7.zip) версия 6.7 (История версий)
- Какую версию ОС выбрать?
- Базовое ПО (TK16L-1_57_AUTO.zip) версия 1.57 (История версий)
- Базовое ПО с поддержкой ГЗУ Спутник (TK16L-1_57_AUTO_GZU.zip) версия 1.57 (История версий)
Источники питания
Внимание! Категорически запрещается использовать единый источник для запитывания изделия и радиостанции.
