Регистратор интеллектуальный сигналов телеметрии для контроля ШГН

Назначение

Регистратор интеллектуальный сигналов телеметрии для контроля ШГН предназначен для дистанционного контроля режима работы штанговых глубинных насосов. Устройство фиксирует механические колебания, характерные для движения балансира станка-качалки, автоматически определяет состояние насоса (в работе или в останове) и передаёт данные в аппаратно-программный комплекс «Телескоп+» по каналу сотовой связи LTE/3G/2G (GPRS)/NB-IoT.

РИСТ.4.4.1.2.1 (ШГН) не требует подключения к электрическим сетям объекта и прокладки кабельных коммуникаций: питание обеспечивает сменная аккумуляторная батарея с подзарядкой от встроенной солнечной панели, а крепление к подвижной части ШГН выполняется встроенными постоянными магнитами. Это позволяет оснащать телеметрией неавтоматизированный фонд скважин, где контроль режима работы насосного оборудования выполняется только при плановых обходах операторов.

Устройство применяется в автоматизированных системах управления технологическими процессами (АСУ ТП) и автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ) для оперативного выявления внеплановых остановов ШГН, сокращения потерь добычи жидкости и накопления достоверной статистики наработки оборудования при планировании межремонтных периодов (МРП).

Основные функции

• Автономная работа от встроенного аккумулятора без внешнего питания с подзарядкой от солнечной панели в светлое время суток.
• Круглосуточный контроль состояния штангового глубинного насоса: в работе или в останове.
• Фиксация событий пуска и останова ШГН с привязкой ко времени.
• Передача данных телеметрии в АПК «Телескоп+» по каналу сотовой связи LTE/3G/2G (GPRS)/NB-IoT.
• Возможность работы в режиме самостоятельного контролируемого пункта и обмена данными с АПК «Телескоп+» без терминального контроллера.
• Передача диагностических данных: уровень заряда аккумуляторной батареи, уровень сигнала сотовой сети, температура внутри корпуса.
• Работа микроконтроллера в режиме пониженного энергопотребления для продления срока автономной работы.
• Дистанционная перепрошивка и диагностика по воздуху.
• Накопление и передача архивных данных при нестабильной связи.
• Встроенная буферизация данных до 100 записей при потере связи.
• Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.
• Отсутствие необходимости подключения к электрическим сетям объекта и прокладки кабельной продукции.

Устройство и принцип работы

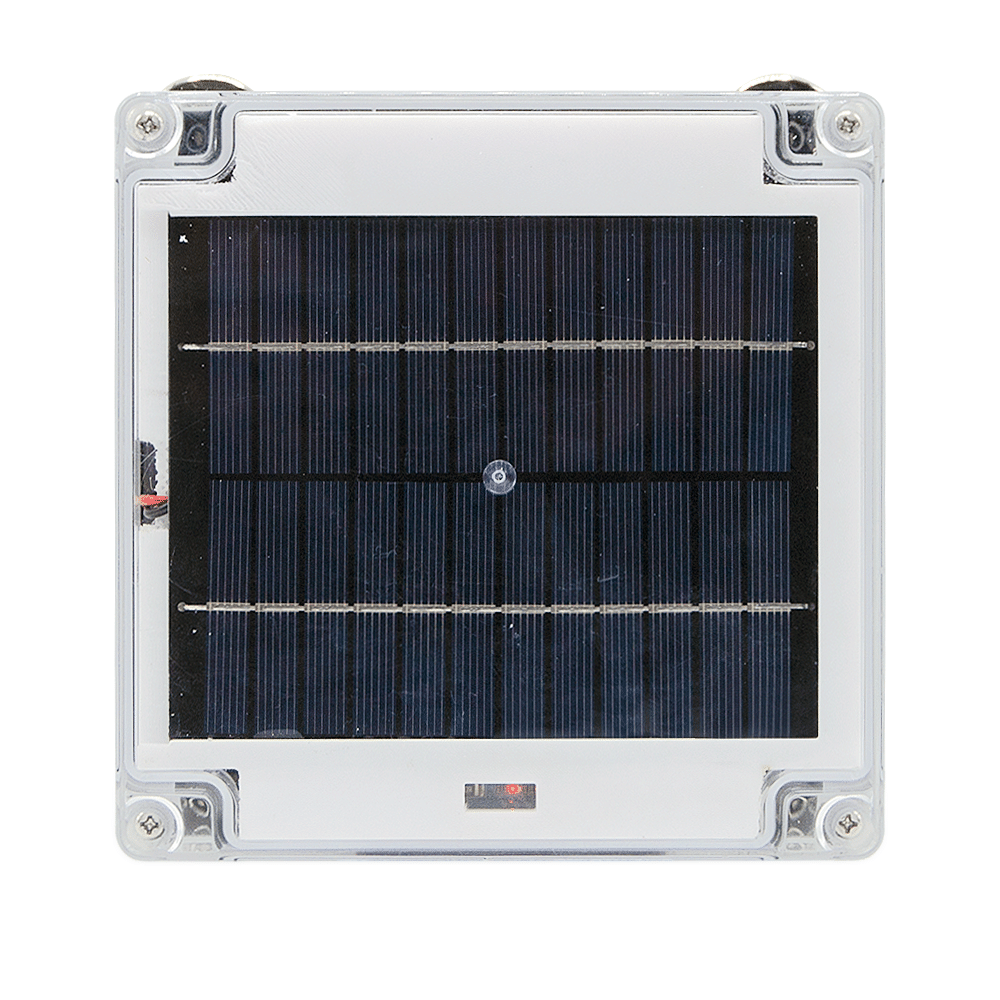

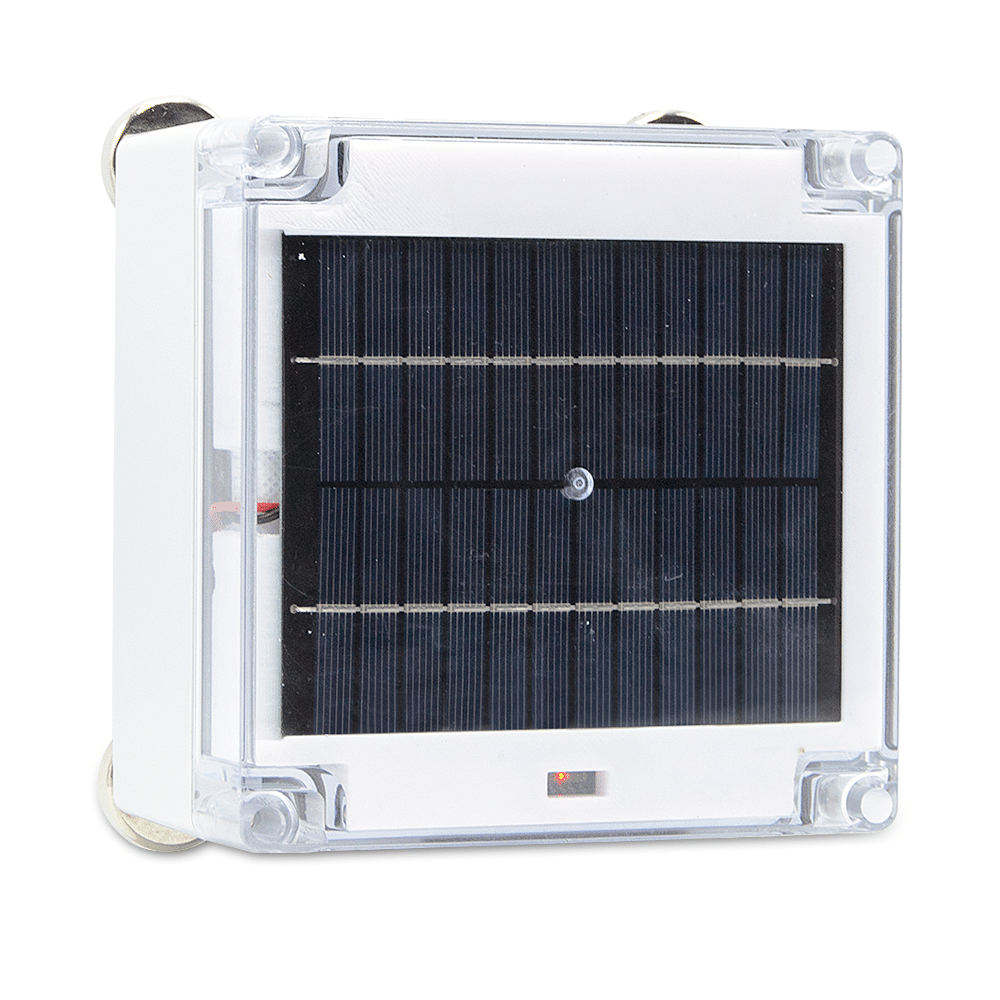

РИСТ.4.4.1.2.1 (ШГН) выполнен в виде герметичного корпуса со степенью защиты IP67. На внешней поверхности корпуса расположена солнечная панель для подзарядки аккумуляторной батареи в светлое время суток. На нижней поверхности установлены постоянные магниты для крепления к металлическим конструкциям балансира ШГН.

В состав устройства входят:

• встроенный датчик для фиксации механических колебаний, характерных для движения балансира ШГН;
• аккумуляторная батарея — обеспечивает автономную работу без внешнего питания, с возможностью подзарядки от внешнего зарядного устройства или оперативной замены на новую;
• солнечная панель и контроллер заряда — обеспечивают подзарядку АКБ в светлое время суток, продлевая срок автономной работы;
• модуль сотовой связи (LTE/3G/2G (GPRS)/NB-IoT) — для передачи данных телеметрии в АПК «Телескоп+»;
• встроенная антенна сотовой связи (LTE/3G/2G (GPRS)/NB-IoT);
• микроконтроллер с алгоритмом управления в режиме пониженного энергопотребления.

Датчик непрерывно отслеживает колебания конструкции, на которой закреплено устройство. Микроконтроллер выделяет из них колебания, характерные для качания балансира, и по ним определяет текущее состояние насоса. Изменение состояния — пуск или останов ШГН — фиксируется как событие и передаётся в АПК «Телескоп+» вместе с диагностическими данными самого устройства.

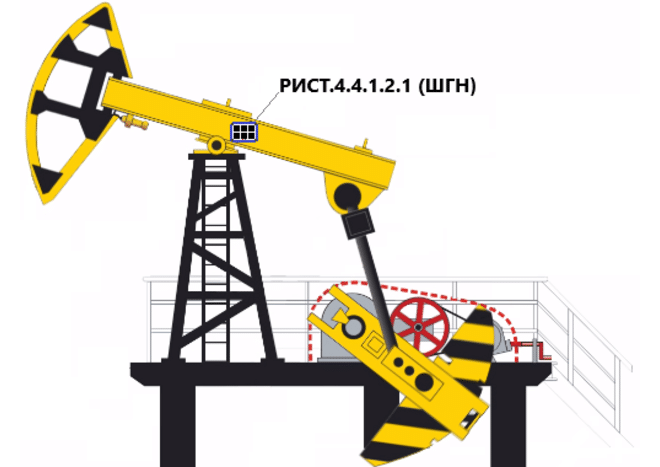

Установка на станок-качалку

Крепление на подвижной части ШГН без подключения к электросетям объекта

Устройство закрепляется на подвижной части ШГН — балансире станка-качалки. Способы крепления: встроенными постоянными магнитами высокой силы удержания; комплектом монтажных частей (по месту). Преимущества: Оснащение телеметрией неавтоматизированного фонда скважин; Нет подключения к электрическим сетям объекта; Нет прокладки кабельных коммуникаций к скважине; Быстрый монтаж без сложных строительно-монтажных и пусконаладочных работ.

Интеграция

• Полная совместимость с АПК «Телескоп+»: данные о состоянии ШГН поступают в систему через модуль расширения на сервере АСДУ.
• Отображение состояния насоса и событий пуска/останова на автоматизированном рабочем месте диспетчера.
• Ведение архива состояний и событий для анализа режима работы оборудования и планирования МРП.
• Интеграция в сторонние системы по протоколу Modbus TCP.

Базовая комплектация

• РИСТ.4.4.1.2.1 (ШГН) со встроенной солнечной панелью и постоянными магнитами.
• Аккумуляторная батарея.

Опциональные компоненты

• Комплект монтажных частей для крепления по месту.
• Внешнее зарядное устройство для аккумуляторной батареи.
• Дополнительная аккумуляторная батарея для оперативной замены.

Технические характеристики

Параметр	Значение
Код изделия	РИСТ.4.4.1.2.1
Контролируемый параметр	Механические колебания балансира ШГН (состояние насоса: в работе / в останове)
Каналы связи	LTE/3G/2G (GPRS)/NB-IoT
Срок службы аккумулятора	400 дней
Материал корпуса	Поликарбонат (PC)
Рабочая температура	−40 … +60 °C
Влажность	≤ 98% при 25 °C
Класс защиты корпуса	IP67
Габаритные размеры (ДхШхВ)	160х160х90 мм
Масса не более	1,85 кг
Срок службы	≥ 20 лет
