Комплект видеонаблюдения на базе шлюза E-422

Назначение

Комплект видеонаблюдения на базе шлюза E-422 используется в системе контроля технологических объектов. Система предназначена для организации круглосуточного наблюдения на любых объектах, независимо от их удалённости и количества камер видеонаблюдения. В системе могут использоваться различные модели сетевых видеокамер производства фирмы Axis.

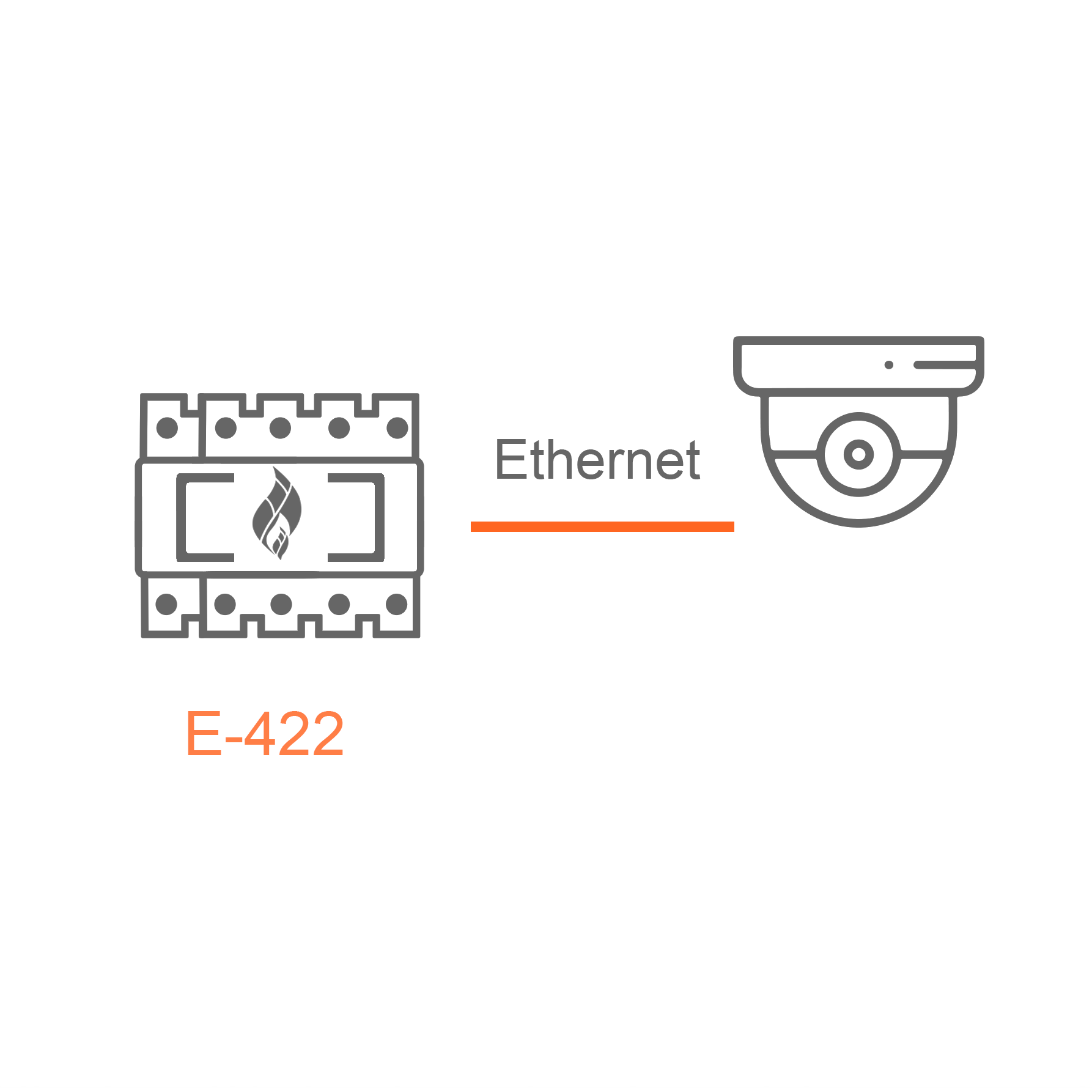

Один шлюз Е-422 используется для получения видео- и измерительной информации, управления технологическим объектом и обмена с верхним уровнем. Видеоинформация и технологическая информация об объекте доступны для просмотра с удалённого АРМ.

Основные функции

• Запись изображения при срабатывании встроенного датчика движения.
• Настройка секторов видеонаблюдения. Выделение секторов видеонаблюдения, где движение на объекте происходит постоянно, и встроенный датчик движения срабатывать не будет.
• Запись видеоизображения объекта за несколько секунд до срабатывания датчика движения.
• Протоколирование событий на наблюдаемом объекте.
• Накопление видеоархива во флеш-памяти шлюза E-422.
• Передача видеоинформации в систему верхнего уровня по любым каналам связи: Ethernet, GSM/GPRS, EDGE, CDMA, VSAT, WiMAX, радиоканал УКВ-диапазона (через внешний модем) и др.
• Организация управления видеокамерой из системы верхнего уровня.
• Выполнение команд (поворот камеры, приближение камеры) по расписанию и настройка реакций на события по различным алгоритмам.

Каналы и способы передачи данных

• Ethernet 10/100 Мбит/с (RJ45).
• GSM/GPRS — через внешний модем, подключаемый по RS-232.
• CDMA, VSAT, WiMAX, радиоканал УКВ-диапазона (через внешний модем).
• VPN: L2TP, IPsec.
• PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
• Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.

Технические характеристики

Параметр	Значение
Базовое устройство	Е-422
Модели камер	Axis
Рабочая температура для камеры	−40…+40 °C (при условии помещения сетевой камеры в термокожух)
Рабочая температура для Е-422	−40…+60 °C
Влажность	≤ 95% при 35 °C
