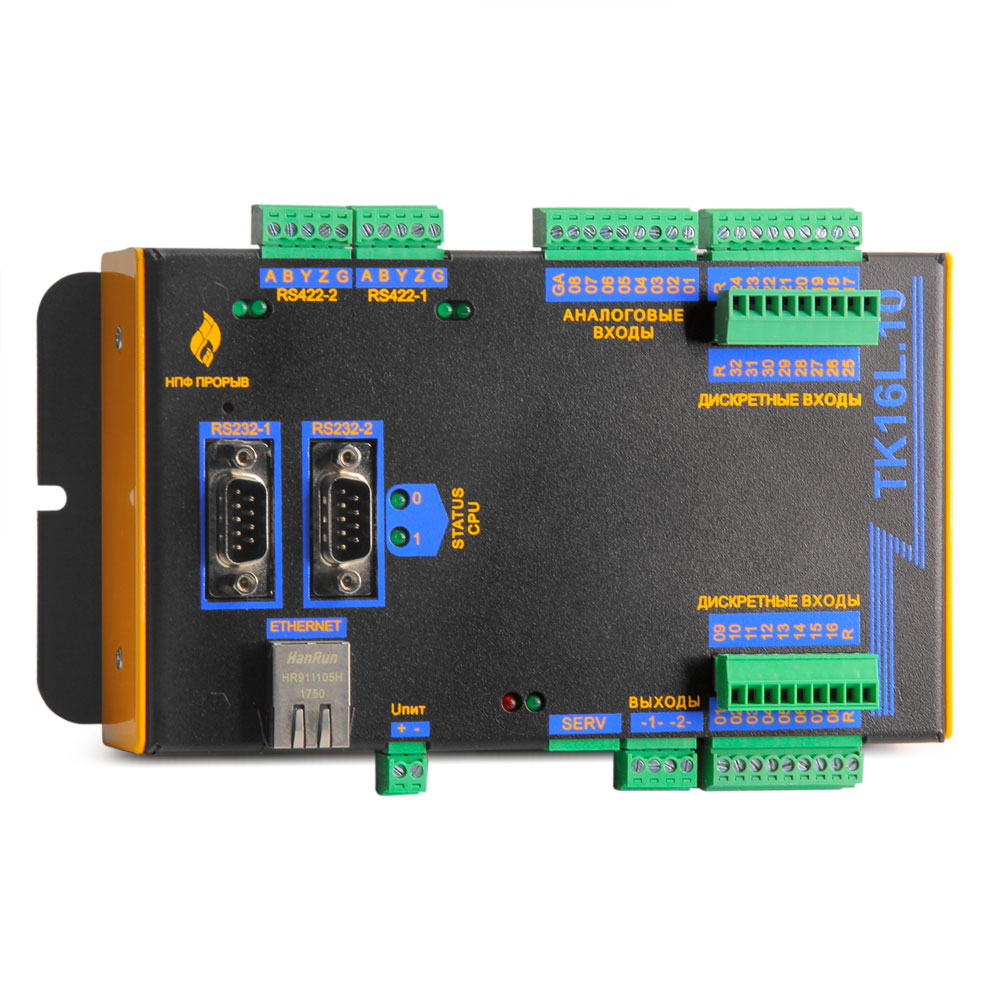

Контроллер терминальный ТК16L.10 вид 3/4Контроллер терминальный ТК16L.10 вид спереди

ТК16L.10 терминалдық контроллері

  • В наличии

32 дискретных входа8 аналоговых входов2 выхода телеуправления2 порта RS-422/4852 порта RS-2321 порт Ethernet9–36 В DC питаниеModbus RTU/TCPМЭК 60870-5-101/104МЭК 61850DLMS/COSEMOPC DA/UAГОСТ Р МЭК 61107

Цена
по запросу
Коммерциялық ұсыныс сұрауОтветим с ценами и сроками в течение рабочего дня
Clear selection

Description

Назначение

Терминальный контроллер ТК16L.10 предназначен для построения автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных системы диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системы технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Обеспечивает сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных полевых устройств, формирование сигналов телеуправления и передачу информации на сервер верхнего уровня. Базовая модель серии с максимальным числом встроенных входов — 32 дискретных и 8 аналоговых — без применения модулей расширения.

Рекомендуется для объектов с большим количеством контролируемых сигналов:

  • групповые замерные установки;
  • скважины;
  • кустовые площадки нефтедобычи;
  • объекты электроэнергетики с релейными сигналами и счётчиками электроэнергии;
  • теплоэнергетические узлы учёта.

Құрылысы және жұмыс принципі

Контроллер построен на базе высокопроизводительного промышленного микропроцессора с энергонезависимой памятью для хранения архивных данных и оперативной памятью для выполнения текущих задач.

Контроллер оборудован встроенным сторожевым таймером, часами реального времени, независимой системой обработки дискретных и аналоговых сигналов на базе выделенного микроконтроллера.

Обмен данными с устройствами нижнего уровня осуществляется через дискретные и аналоговые входы, дискретные выходы, а также по интерфейсам Ethernet, RS-485/422 и RS-232 с использованием разнообразных промышленных и прикладных протоколов. Связь с верхним уровнем — по Ethernet или через беспроводные каналы (GSM/GPRS, радиоканал УКВ-диапазона и др.) посредством внешнего модема.

Негізгі функциялары

  • Сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных устройств нижнего уровня.
  • Формирование сигналов телеуправления на исполнительные механизмы.
  • Накопление, предварительная обработка и хранение данных.
  • Ведение журнала событий.
  • Передача данных на сервер верхнего уровня по проводным и беспроводным каналам.
  • Синхронизация времени по протоколам NTP/SNTP, с использованием опционального модуля GPS/ГЛОНАСС, с АПК Телескоп+ и от Радиосервера точного времени РСТВ-01-01.
  • Синхронизация времени подключённых счётчиков и интеллектуального оборудования с системным временем контроллера.
  • Организация защищённых каналов VPN (L2TP, IPsec, PVPN).
  • Наращивание числа входов и выходов через модули расширения.
  • Передача данных по радиоканалу УКВ-диапазона совместно с радиостанцией РТМ.16, шлюзом FX969 и модемом RS232-FX969.

Особенности и преимущества

  • 32 дискретных входа и 8 аналоговых входов без модулей расширения — максимум в серии.
  • Работа в качестве контроллера управления ГЗУ «Спутник».
  • Питание 9–36 В DC — совместимость с аккумуляторными системами резервного питания.
  • Масштабируемость входных, выходных каналов при подключении модулей расширения.
  • Широкий диапазон рабочих температур −40…+60 °C.
  • Алгоритм сжатия данных для повышения эффективной скорости передачи через радиостанцию, работающую в УКВ-диапазоне.
  • Режим OPC UA и DA сервера — доступен по запросу.
  • Хранение данных до 10 лет при отключении питания.
  • Профиль нагрузки счётчиков не менее 45 суток.
  • Наличие сертификата о поверке как средства измерения.

Каналы и способы передачи данных

  • Ethernet 10/100 Мбит/с (RJ45).
  • GSM/GPRS/EDGE, CDMA, VSAT, Wi-Fi, WiMAX, радиоканал УКВ-диапазона (через внешний модем).
  • VPN: L2TP, IPsec.
  • PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
  • Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.

Поддерживаемые протоколы

Контроллер поддерживает широкий набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (HTTP/HTTPS, FTP, Telnet, NTP/SNTP, SNMP, Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 61850-8-1, МЭК 62056 DLMS/COSEM, МЭК 60870-5-101, МЭК 60870-5-104, OPC DA, OPC UA)*. Возможна реализация нестандартных протоколов под конкретный проект.
* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.

Интерфейсы и входы/выходы

Тип порта/канала Количество Сипаттамалары Подключение устройств
Ethernet 1 10/100 BASE-T, RJ45 ПК, Hub, Switch, Шлюз E-422, Шлюз FX969, RS-485-ті Ethernet-ке түрлендіргіш, 16 порт, Modbus-TCP-устройства, E4G, GSM-модемы, Радиосервер точного времени РСТВ-01-01
RS-232 2 — Радиостанцией РТМ.16 через RS232-FX969 модемі, GSM-модемы, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.)
RS-422/RS-485 2 Гальванически изолированные, 1200–115200 бод Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп)
Аналоговые входы 8 0–2,5 В / 0–20 мА, АЦП 12 бит, погрешность ≤10 мВ Токовые датчики, датчики напряжения
Дискретные входы 32 12–24 В, оптронная развязка 1500 В «Сухой контакт», «открытый коллектор», счётчики импульсов
Телебасқару 2 DC 3 А / 30 В; AC 3 А / 220 В Исполнительные механизмы
USB — — —
Встроенный GSM/4G — — —
Цветной дисплей — — —

Модули расширения

Контроллер поддерживает подключение модулей расширения и позволяет наращивать число входов/выходов без замены контроллера.

Модуль Описание
ПИК А16 16 аналоговых входов 0–20 мА (АЦП 12 бит), Modbus slave, RS-485
ПИК-16УМ1 16 каналов ТУ (реле AC 250 В/5 А, DC 30 В/5 А), Modbus slave, RS-485
ПИК-24М 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485
ПИК-24МE 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485, Ethernet
ПИК-24Т 8 дискретных + 8 аналоговых + 8 входов RTD (Pt100/Cu100, ГОСТ 6651-2009), RS-485
ТМДА24 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485
ТМУ3 1 канал ТУ (переменное напряжение до 250 В, ток до 2, А), 2 канала (постоянное напряжение до 60 В, ток до 2 А), Modbus slave, RS-485
БИИ 4 аналоговых входа (Ex), 1 вход RS-485 (EX), Modbus slave, RS-485
Шлюз E-422 4 входа RS-485, Ethernet
RS-485-ті Ethernet-ке түрлендіргіш, 16 порт 16 входов RS-485, Ethernet
Оптическая головка RS-Ик 1 инфракрасный порт, RS-485
Оптическая головка RS-Оп 1 оптический порт, RS-485

Техникалық сипаттамалары

Параметр Значение
Процессор ARM совместимый
Операционная система RTOS
ОЗУ (SDRAM) 128 МБ
Флеш-память (FLASH) 512 МБ
Флеш-память для архивов 512 МБ
Хранение профиля нагрузки счётчиков ≥ 45 суток
Хранение данных при отключении питания 10 жыл
Погрешность хода часов (без синхронизации) ±3 с/сутки
Напряжение питания 9–36 В DC
Потребляемая мощность ≤ 5 Вт
Резервтік қуат көзі Жоқ
Жұмыс температурасы −40 … +60 °C
Влажность ≤ 95% при 35 °C
Қорғаныс дәрежесі IP52 / IP55 (в составе шкафа)
Габаритті өлшемдері 102 × 202 × 45 мм
Масса ≤ 0,8 кг
Монтаж Қабырғаға, DIN-рейкаға
MTBF (среднее время наработки) 55 000 ч
Рекомендуемое количество счётчиков на один канал не более 16
Рекомендуемое количество устройств на один канал RS-422/RS-485 не более 128
Совместимость с программным обеспечением верхнего уровня Телескоп+ бағдарламалық кешені,
Телескоп+ электр энергиясын коммерциялық есепке алу жүйесі

Метрологические характеристики

Параметр Значение
Регистрация в Госреестре СИ № 39562-13
Свидетельство об утверждении типа RU.C.34.004A № 53320 от 18.12.2013
Срок действия сертификата до 29.10.2029
Количество аналоговых входов 8
Диапазон входного напряжения 0…2,5 В
Диапазон входного тока 0…20 мА
Разрядность АЦП 12 бит
Предел допустимой погрешности при измерении электроэнергии и средней получасовой мощности с помощью многофункциональных электросчетчиков, подключенных по цифровым измерительным каналам ±1 ед. мл. разряда измеренной величины
Погрешность хода часов при внешней синхронизации по сигналам точного времени не более ±2 с
Погрешность хода часов без внешней синхронизации ±3 с/сутки
Сохранность данных при отключении питания не менее 10 лет
Профиль нагрузки счётчиков не менее 45 суток
Целостность данных подтверждается контрольной суммой
Погрешность ПО не создаёт дополнительных погрешностей (вычисления с плавающей точкой, дискретность 2⁻⁷⁰…2⁻¹²)

Резервирование

Параметр Описание
Резервтік қуат көзі Жоқ
Резервирование Ethernet Не предусмотрено (1 порт Ethernet)
Резервирование сотового канала Жоқ

Программирование и настройка

Параметр Описание
Программирование логики* Скрипттер редакторы (C#), SDK (C/C++), ISAGRAF (ГОСТ Р МЭК 61131-3-2016)
Программа конфигурирования ТК16L/E-422 конфигурациялау бағдарламасы (ConfigTK16L) — визуальный редактор конфигурации, настройка протоколов, опрос устройств
Веб-интерфейс ТК16L/E-422 веб-интерфейсі — доступ с любого ПК, просмотр и управление без установки ПО

* — Предоставление функционала осуществляется на основании приобретения дополнительной лицензии в соответствии с условиями Лицензионного соглашения. По вопросам технической реализации и интеграции следует обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.

Коммуникационные возможности




Для контроллеров


ТК16L.10/ТК16L.11/ТК16L.14

Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com

Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя. Свидетельства-подтверждения

АтауыОписание
ФГУП «Нижегородский завод им. М.В. Фрунзе»
МАЯК-102АТоднофазный многофункциональный
МАЯК-302АРТтрехфазный многофункциональный
МАЯК-301АРТтрехфазный многофункциональный
МАЯК-Т301АРтрехфазный многофункциональный
СЭБ-1ТМ.01однофазный многофункциональный
СЭБ-1ТМ.02Доднофазный многофункциональный
СЭБ-1ТМ.02Моднофазный многофункциональный
СЭО-1.16однофазный многофункциональный
СЭТ-4ТМ.01трехфазный многофункциональный
СЭТ-4ТМ.01Мтрехфазный многофункциональный
СЭТ-4ТМ.02(СЭТ-1ТМ.01)трехфазный многофункциональный
СЭТ-4ТМ.03Мтрехфазный многофункциональный
СЭТ-4ТМ.02Мтрехфазный многофункциональный
ПСЧ-3ТМ.05трехфазный многофункциональный
ПСЧ-3ТМ.05Мтрехфазный многофункциональный
ПСЧ-3ТМ.05Дтрехфазный многофункциональный
ПСЧ-4ТМ.05трехфазный многофункциональный
ПСЧ-4ТМ.05Мтрехфазный многофункциональный
ПСЧ-4ТМ.05Дтрехфазный многофункциональный
ПСЧ-4ТМ.05МКтрехфазный многофункциональный
ПСЧ-3ТА.07(ПСЧ-3А.06Т)трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01)трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02)трехфазный многофункциональный
ПСЧ-3АРТтрехфазный многофункциональный
ПСЧ-3АРТ.01трехфазный многофункциональный
ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04трехфазный многофункциональный
ООО «Elster Метроника»
Альфа А1800трехфазный многофункциональный
Альфа А1820трехфазный многофункциональный
ЕвроАльфатрехфазный многофункциональный
АО «Энергомера»
ЦЭ6850трехфазный многотарифный
ЦЭ6850M трехфазный многотарифный
CE102однофазный многотарифный
CE301



трехфазный многофункциональный
CE303



трехфазный многотарифный
CE304трехфазный многофункциональный
CE308

IEC/DLP/SMP/DLMS

трехфазный многофункциональный
Фирма «Actaris SAS»
SL7000трехфазный многофункциональный
Schlumberger Industries SA
Indigo+трехфазный многофункциональный
ООО НПК «Инкотекс»
Меркурий М203.2Тоднофазный многофункциональный
Меркурий 206 PRSNOоднофазный многотарифный
Меркурий 208однофазный многофункциональный
Меркурий 230АМтрехфазный многофункциональный
Меркурий 230трехфазный многофункциональный
Меркурий 233трехфазный многофункциональный
Меркурий 234трехфазный многофункциональный
Меркурий 238трехфазный многофункциональный
ЗАО «ELGAMA-ELEKTRONIKA»
EPQSтрехфазный многофункциональный с возможностью измерения качества электроэнергии
«Landis+Gyr»
Landis&Gyr ZMD и ZFDтрехфазный многофункциональный
Landis&Gyr ZMQ и ZFQтрехфазный многофункциональный
ЗАО «Радио и Микроэлектроника»
РиМ 889.ХХтрехфазный активно-реактивный многофункциональный
РиМ 489.01,02,07,11,12,13,15,18трехфазный активно-реактивный многофункциональный
РиМ СПОДЭС 489.23-30,32,34,36,38трехфазный активно-реактивный многофункциональный
ЗАО «ПКК Миландр»
МИЛУР-104однофазный многотарифный
МИЛУР-105однофазный многотарифный
МИЛУР-107однофазный многотарифный
МИЛУР-304трехфазный многотарифный
МИЛУР-305трехфазный многотарифный
МИЛУР-306трехфазный многотарифный
МИЛУР-307трехфазный многотарифный
ООО «Систел»
Фотонтрехфазный многофункциональный
Протон-Ктрехфазный многофункциональный
Протонтрехфазный многофункциональный
НПО «МИР»
МИР С-03трехфазный многофункциональный
МИР С-04/C-05/C-07однофазный/трехфазный многофункциональный
ЗАО «Алгоритм»
BINOM3измеритель показателей качества электроэнергии
BINOM334iизмеритель показателей качества электроэнергии
ООО «Телематические решения»
ФОБОС 1однофазный многотарифный
ФОБОС 3трехфазный многотарифный
ООО "Луч Интеграция"
УЭ 1однофазный с радиомодулем
УЭ3-1Ртрехфазный с радиомодулем
OOO "СИ-АРТ" (Россия)
СТЭМ-300 СПОДЭСтрехфазный многофункциональный
