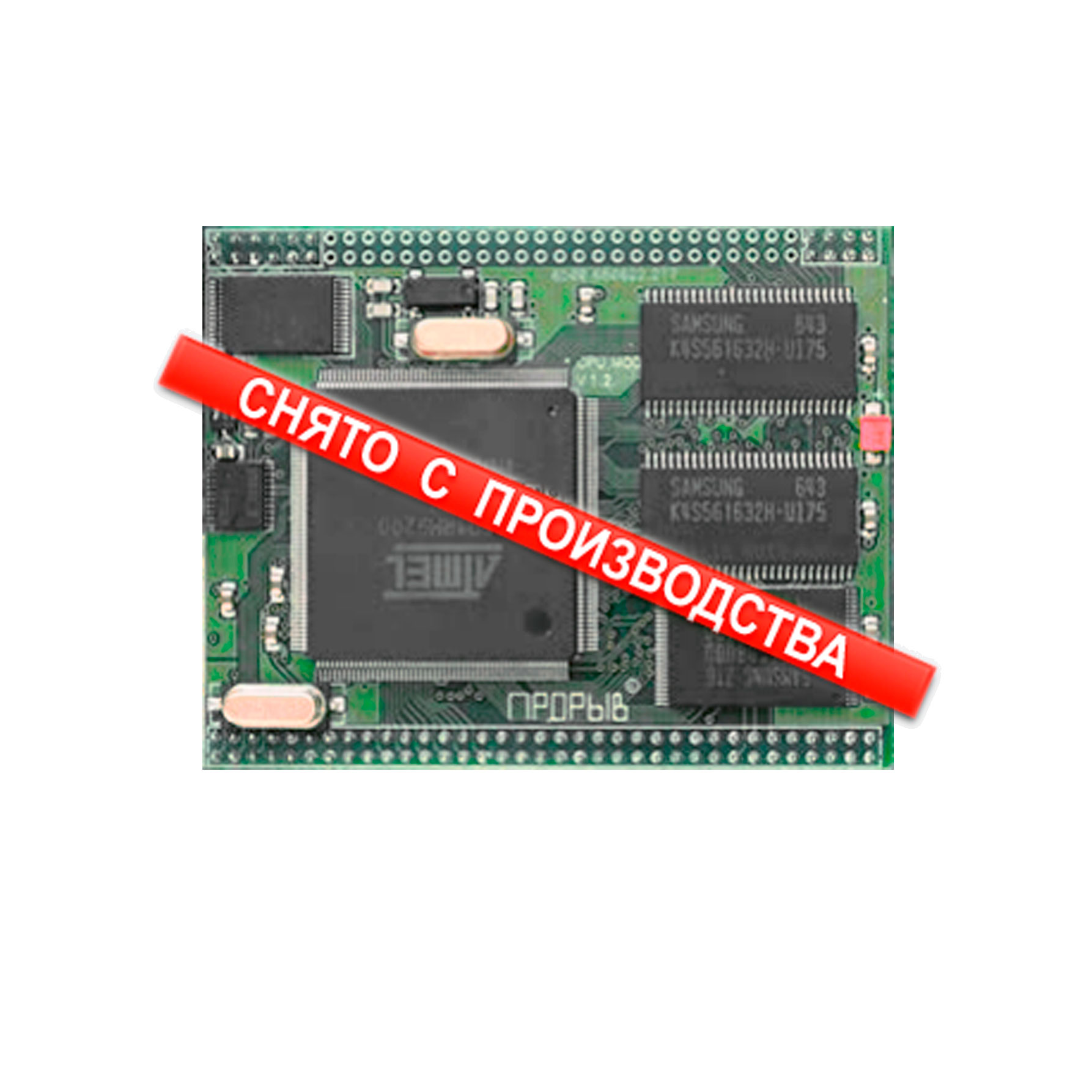

Процессорный модуль AT91RM9200

Назначение

Для разработки универсальных промышленных контроллеров. Сферы применения: промышленная автоматизация, ЖКХ (управление инженерными системами), умный дом.

Процессор и память

Параметр	Значение
Процессор	AT91RM9200, 180 МГц (ARM920T)
ОЗУ	SDRAM, 64 МБ
Флеш-память (FLASH)	NAND Flash, 32 + 512 МБ
Флеш-память (SPI Flash)	8 + 16 МБ

Периферия

• 4 последовательных порта UART;
• 1 порт FS USB Host;
• 1 порт FS USB Device;
• 1 порт SPI;
• 1 порт I2C;
• 1 порт Ethernet 10/100 Mbps;
• до 16 портов GPIO;
• RTC 8564;
• внешний watchdog/supervisor.

Сигналы периферии мультиплексируются на выводах процессора.

Питание и потребление

Параметр	Значение
Напряжение питания	+5 В
Потребление	500 мА

Температурный диапазон

От −40 до +85 °C.

Форм-фактор

Параметр	Значение
Габаритные размеры	70 × 57 мм
Подключение сигналов	Два краевых разъёма 2 × 35 (шаг 2,0 мм).

Поддерживаемые ОС

• Windows CE 5.0;
• Linux.

Отладка

• Последовательный порт.

Поддержка

• Примеры схем базовых плат;
• Примеры кода;
• Консультации;
• Помощь при запуске и настройке ОС.
