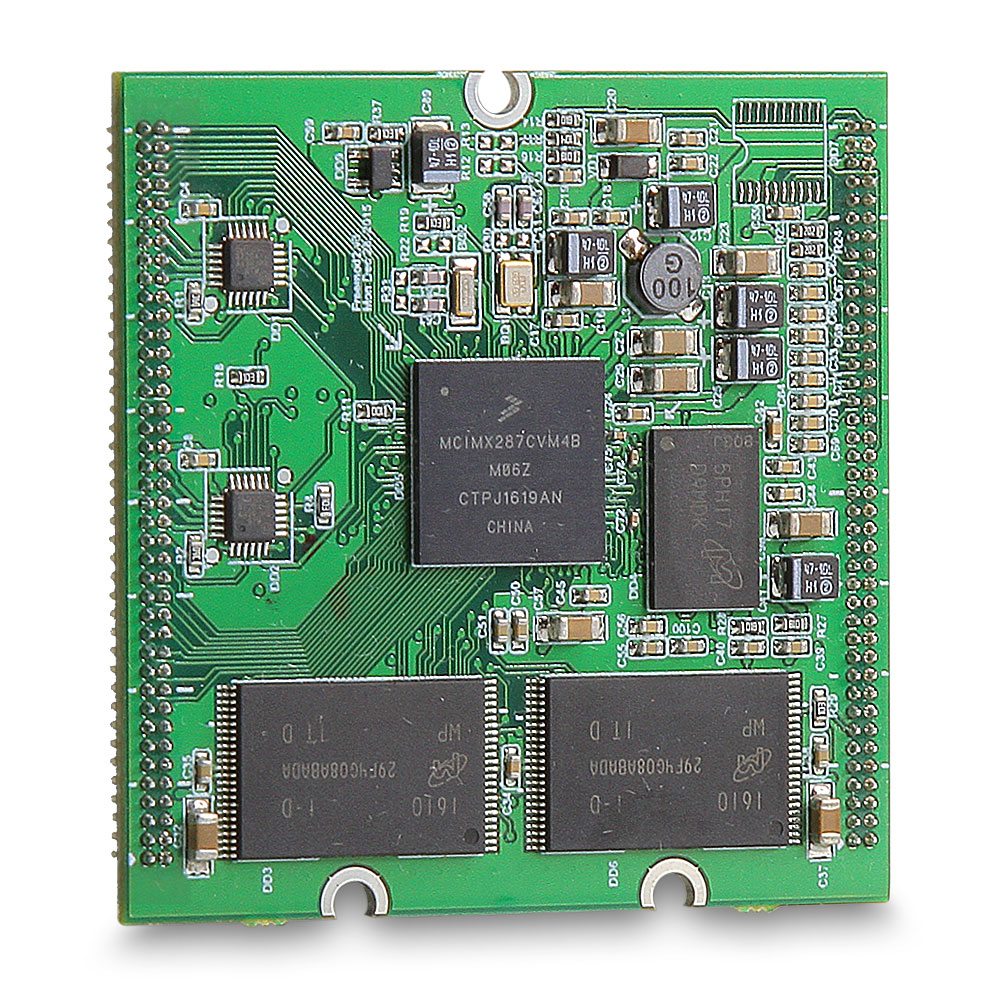

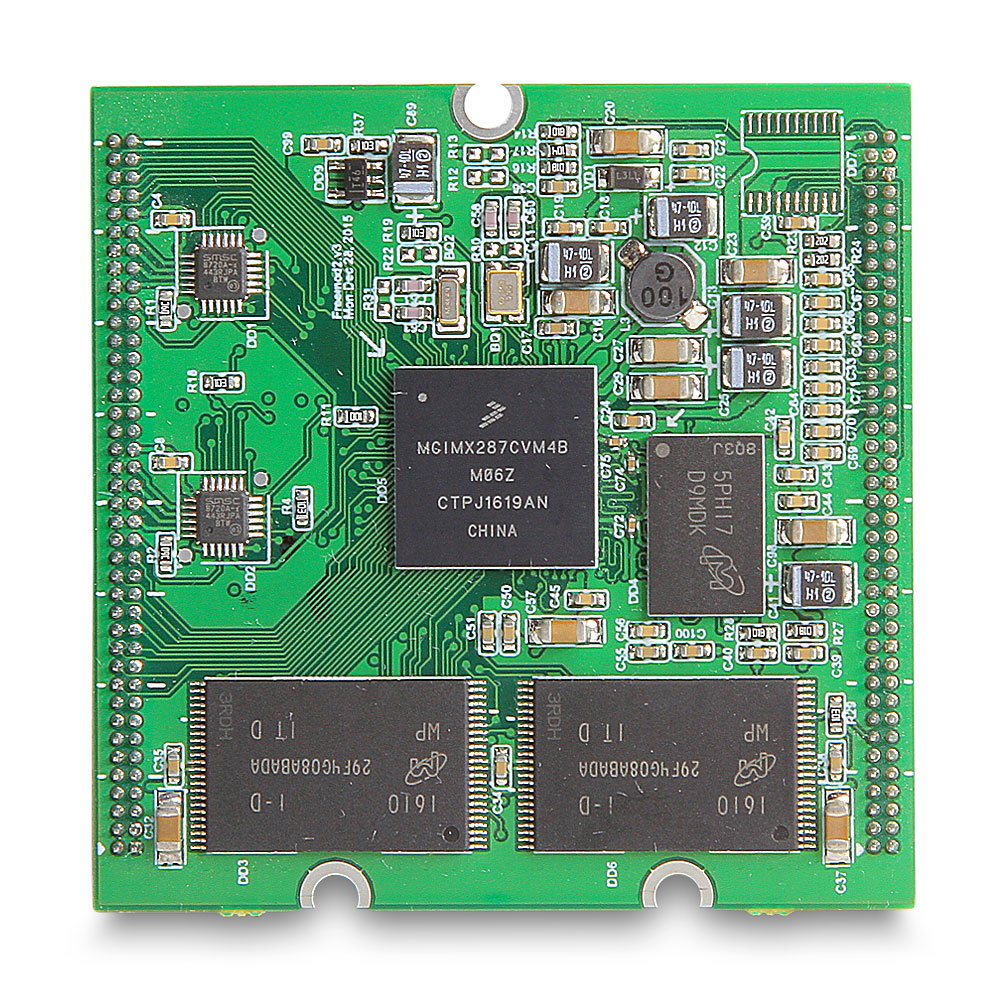

Процессорный модуль IMX287

Назначение

Для разработки универсальных промышленных контроллеров. Сферы применения: промышленная автоматизация, ЖКХ (управление инженерными системами), умный дом.

Процессор и память

Параметр	Значение
Процессор	i.MX287, 454 МГц (ARM926EJ-S, 16k I-Cache, 32k D-Cache)
ОЗУ	DDR2, 128 МБ
Флеш-память (FLASH)	NAND Flash, 1 ГБ

Периферия

• 5 последовательных портов UART;
• до 2 портов CAN;
• 1 порт HS USB Host;
• 1 порт HS USB Device;
• 1 порт I2S;
• 1 порт SPDIF;
• 1 порт SPI;
• 1 порт I2C;
• 1 порт SD/SDIO;
• 2 порта Ethernet 10/100 Mbps;
• до 16 портов GPIO;
• LCD-контроллер;
• резистивный Touch Screen Controller 4-wire.

Сигналы периферии мультиплексируются на выводах процессора.

Питание и потребление

Параметр	Значение
Напряжение питания	+5 В
Потребление	500 мА

Температурный диапазон

От −40 до +85 °C.

Форм-фактор

Параметр	Значение
Габаритные размеры	58 × 58 мм
Подключение сигналов	Два краевых разъёма 2 × 40 (шаг 1,27 мм).
Монтажные отверстия	Предусмотрены для фиксации модуля.

Поддерживаемые ОС

• Windows Embedded Compact 7;
• Windows CE 6.0;
• Linux.

Отладка

• Последовательный порт;
• интерфейс JTAG.

Поддержка

• Примеры схем базовых плат;
• Примеры кода;
• Консультации;
• Помощь при запуске и настройке ОС.
