Описание
Назначение

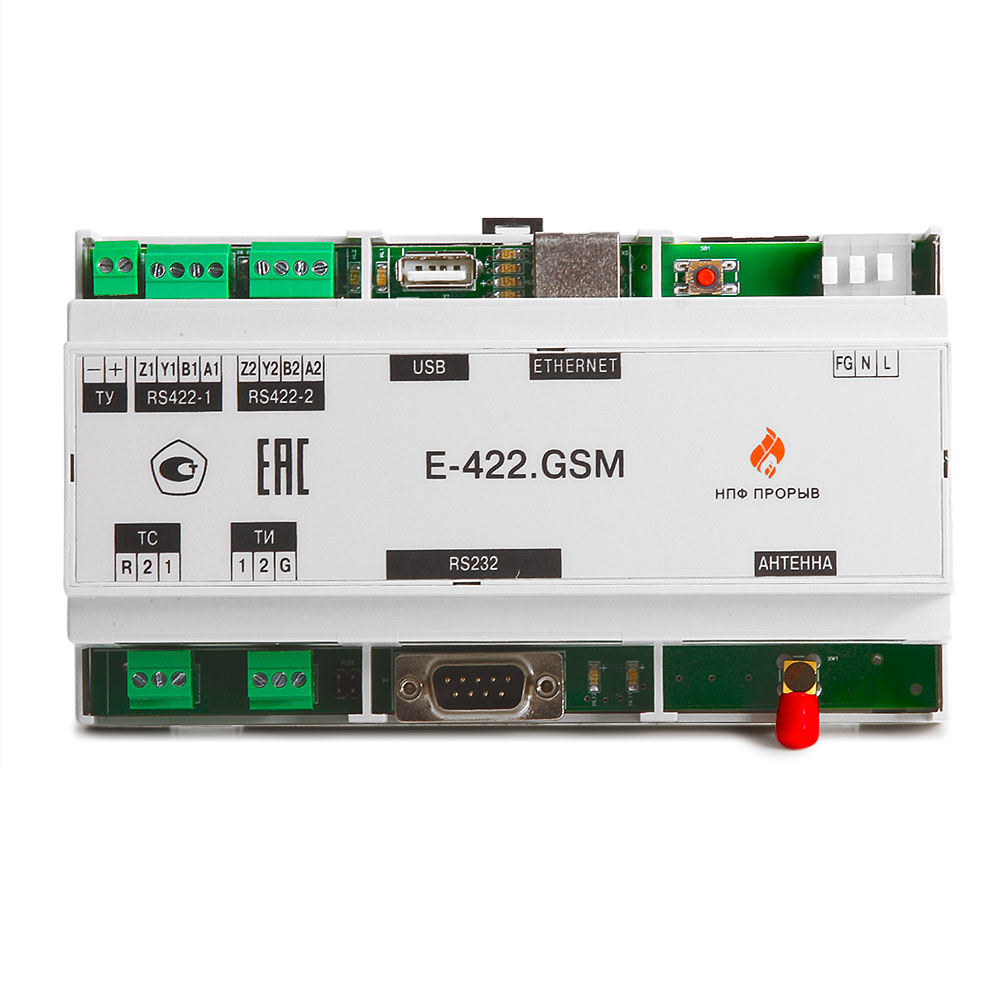

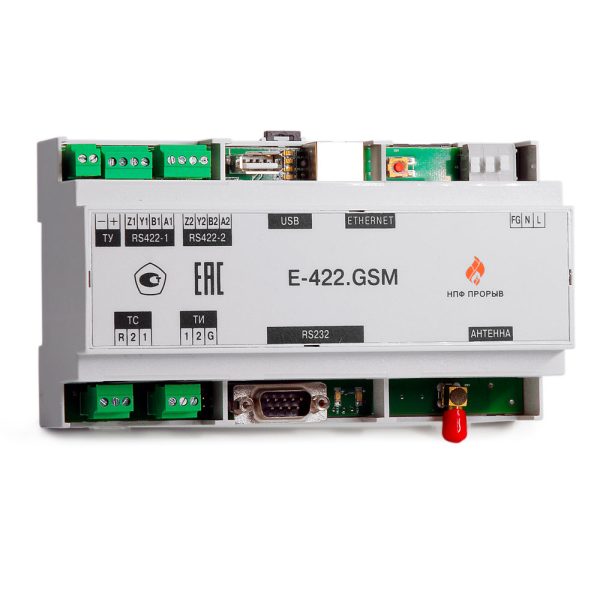

Контроллер Е-422.GSM применяется в составе автоматизированных информационно-измерительных систем: АСУ ТП, АИИС КУЭ, АСТУЭ. E-422.GSM – это полнофункциональное устройство для сбора и передачи данных. E-422.GSM обеспечивает подключение различных видов оборудования с интерфейсами RS485/RS422/RS232/USB, сбор данных, формирование сигналов телеуправления и обмен с диспетчерскими и операторскими пунктами по сети GSM.
E-422.GSM является базовым элементом для построения географически распределенных систем сбора данных и управления в нефтегазовой промышленности и энергетике. В электроэнергетике используется в качестве УСПД на подстанциях. В нефтяной промышленности используется на кустах скважин, ДНС, УУН, подстанциях и др.
Устройство и принцип работы
E-422.GSM работает под управлением высокопроизводительного RISC процессора, имеет встроенное коммутационное поле для подключения внешних устройств, сторожевой таймер, часы реального времени, встроенный GSM/GPRS модем. Обеспечивается защита от зависаний модема.
Обеспечивается поддержка передачи данных в режимах GPRS с динамическим и статическим IP-адресом. Работа в режиме передачи данных GPRS со статическим IP-адресом позволяет отказаться от модемного пула в центре сбора данных.
Поддерживаются основные типы счетчиков электроэнергии, которые используются для коммерческого и технического учета. При этом список поддерживаемых счетчиков легко можно расширить. E-422.GSM обеспечивает синхронизацию времени во всех подключенных счетчиках. На верхний уровень передаются коммерческие, технические данные и журналы событий. Обеспечивается автоматический сбор данных через произвольные интервалы времени, поддерживается режим опроса мгновенных значений.
E-422.GSM обеспечивает работу со счетчиком в режиме прозрачного канала, с использованием заводских программ. Выполняется удаленное изменение конфигурации прибора учета без перекоммутации интерфейсных кабелей или оптопорта.
Основные функции
- Сбор информации с датчиков, счетчиков электроэнергии и контроллеров различного типа.
- Подключение разнородного оборудования.
- Предварительная обработка принимаемой информации.
- Передача информации на верхние уровни, в том числе по сети GSM.
- Поддержка режимов передачи данных: GPRS с динамическим IP-адресом, GPRS со статическим IP-адресом.
- Подача команд телеуправления.
- Хранение данных.
- Регистрация событий в журнале устройства.
- Сбор данных на КПК.
- Поддержка видеокамер.
Каналы связи
Ethernet, GSM, GPRS, EDGE, CDMA, VSAT, Global Star, Wi Fi, Wi Max, FM радиоканал, BreezeACCESS, Motorola Canopy и др. Поддерживается работа в режиме защищенного канала (VPN) с использованием решений L2TP и IPsec.
Габаритные размеры и масса
- 159x94x58 мм
- 0,7 кг
Условия эксплуатации
- Диапазон рабочих температур: от -30° до +60°C
- Относительная влажность, не более 95% при t=35°C
E-422.GSM может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.
Тип порта/ канала | Количество | Характеристики | Подключение устройств |
---|---|---|---|
Ethernet | 1 | 10/100 BASE T, RJ45 | Компьютер, HUB, шлюз E-422, сетевое оборудование, FM радиомодем, ТК16L.31, ТК16L.10, ТК16L.11 |
RS-422/RS-485 | 2 | Счетчики электроэнергии различного типа, GPS-приемники, устройства, имеющее соответствующий интерфейс (ПИК16УМ1, ПИК24М), интеллектуальные устройства, оборудование, работающее по протоколу MODBUS. | |
Телеуправление | 1 | 2 А, 60 В постоянного тока | Управляемые устройства. |
RS-232 | 1 | Компьютер, модем, счетчик, GPS-приемник, FM радиостанция. | |
Дискретные входы | 2 | Дискретные датчики типа “сухой контакт”, “открытый коллектор”. | |
Аналоговые входы | 2 | 0-2.5 В/0-20 мА | Аналоговые датчики: токовые датчики, датчики напряжения. |
USB host | 1 | КПК, USB FLASH, USB DISK. |
Электропитание: от сети переменного тока с номинальным напряжением 220 В (от 100 В до 240 В).
Интеграция
Для интеграции устройства в системы сторонних производителей типа SCADA или в специализированные приложения существуют следующие варианты:
- OPC — универсальный фиксированный интерфейс;
- RTU — протокол, реализованный во многих программах сторонних производителей и поддерживаемый устройством;
- SDK, предоставляемый сторонним разработчикам.
Документация E-422.GSM
-
Свидетельство об утверждении типа средств измерений E-422.GSM ( на бумажном носителе свидетельсво больше не выдается):
номер в госреестре - 82769-21;
срок действия свидетельства об уверждении типа СИ - 26.08.2026.
E-422.GSM
- Образ ОС (E422-GSM_RSTV_TK101114_OS71_9.zip) версия 71.9 (История версий)
- Образ ОС (UNI7_REV5_AUTO.zip) версия 7.5 (История версий)
- Образ ОС (UNI6_REV7.zip) версия 6.7 (История версий)
- Какую версию ОС выбрать?
- Базовое ПО (E-422-1_57_AUTO.zip) версия 1.57 (История версий)
- Базовое ПО с поддержкой функций телемеханики (E-422-1_57_AUTO_TELE.zip) версия 1.57 (История версий)
Для контроллеров
- Программа конфигурации TK16L/E-422 (ConfigTK16L.zip) версия 1.4.39 (История версий)
- Программа работы со счетчиками (EnergyView.zip) версия 3.9 (История версий)
- Виртуальные порты (TK16L_Virtual_Ports.zip) версия 2.7.1 (История версий)
- Редактор скриптов(ScriptStudio.zip) версия 2.1.1 (История версий)
- OPC HDA сервер(HDASrvInstall.zip) версия 1.3.0 (История версий)
Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com
Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя. Свидетельства-подтверждения
Наименование | Е-422/E-422.GSM, ТК16L | УСПД | с Сервера сбора данных | Описание |
---|---|---|---|---|
ФГУП «Нижегородский завод им. М.В. Фрунзе» | ||||
МАЯК-102АТ | + | УСД-2.04/1 | + | однофазный многофункциональный |
МАЯК-302АРТ | + | УСД-2.04/1 | + | трехфазный многофункциональный |
МАЯК-301АРТ | + | - | + | трехфазный многофункциональный |
МАЯК-Т301АР | + | - | + | трехфазный многофункциональный |
СЭБ-1ТМ.01 | + | УСД-2.04/1 | + | однофазный многофункциональный |
СЭБ-1ТМ.02Д | + | УСД-2.04/1 | + | однофазный многофункциональный |
СЭБ-1ТМ.02М | + | УСД-2.04/1 | + | однофазный многофункциональный |
СЭБ-2А.05 | - | УСД-2.04/1 | - | однофазный многофункциональный |
СЭБ-2А.07 | - | УСД-2.04/1 | - | однофазный многофункциональный |
СЭБ-2А.08 | - | УСД-2.04/1 | - | однофазный многофункциональный |
СЭО-1.16 | + | УСД-2.04/1 | + | однофазный многофункциональный |
СЭТ-4ТМ.01 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
СЭТ-4ТМ.01М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
СЭТ-4ТМ.02(СЭТ-1ТМ.01) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
СЭТ-4ТМ.03М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
СЭТ-4ТМ.02М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3ТМ.05 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3ТМ.05М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3ТМ.05Д | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-4ТМ.05 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-4ТМ.05М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-4ТМ.05Д | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-4ТМ.05МК | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3ТА.07(ПСЧ-3А.06Т) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3АРТ | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3АРТ.01 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
ООО «Elster Метроника» | ||||
АS300 | - | RTU+Server2 | - | однофазный многофункциональный |
АS220 | - | - | + | однофазный многофункциональный |
АS3000 | - | - | + | трехфазный многофункциональный |
АS3500 | - | - | + | трехфазный многофункциональный |
Альфа А1800 | + | RTU-325 | + | трехфазный многофункциональный |
Альфа А1820 | + | RTU-325 | + | трехфазный многофункциональный |
Альфа А1700 | - | RTU-325 | + | трехфазный многофункциональный |
Альфа А1140 | - | RTU-325 | + | трехфазный многофункциональный |
Альфа А2 | - | RTU-325 | - | трехфазный многофункциональный |
Альфа А3 | - | RTU-325 | - | трехфазный многофункциональный |
ЕвроАльфа | + | RTU-325 | + | трехфазный многофункциональный |
АО «Энергомера» | ||||
ЦЭ6850 | + | 164-01М | + | трехфазный многотарифный |
ЦЭ6850M | + | 164-01М CE805, CE805М |
+ | трехфазный многотарифный |
ЦЭ6823 | - | 164-01М | - | трехфазный многотарифный |
CE102 | + | 164-01М
CE805 CE805М |
+ | однофазный многотарифный |
CE102M | - | CE805М | - | однофазный многотарифный |
CE201 | - | CE805 CE805М |
+ | однофазный многотарифный |
CE205 | - | CE805 CE805М |
- | однофазный многотарифный |
CE208
IEC/DLP/SMP/DLMS |
- | 164-01М CE805 CE805М |
- | однофазный многотарифный |
CE301
|
+ | 164-01М CE805 CE805М |
+ | трехфазный многофункциональный |
CE301M
|
- | CE805 CE805М |
+ | трехфазный многофункциональный |
CE303
|
+ | 164-01М CE805 CE805М |
+ | трехфазный многотарифный |
CE304 | + | 164-01М | + | трехфазный многофункциональный |
CE305 | - | CE805 CE805М |
- | трехфазный многофункциональный |
CE308
IEC/DLP/SMP/DLMS |
+ | CE805M |
+ | трехфазный многофункциональный |
CE208 СПОДЭС | - | CE805М | + | однофазный многотарифный |
CE308 СПОДЭС | - | CE805М | + | трехфазный многотарифный |
CE207 СПОДЭС | - | CE805М | + | однофазный многотарифный |
CE307 СПОДЭС | - | CE805М | + | трехфазный многотарифный |
Фирма «Actaris SAS» | ||||
SL7000 | + | - | - | трехфазный многофункциональный |
Schlumberger Industries SA | ||||
Indigo+ | + | - | - | трехфазный многофункциональный |
ООО НПК «Инкотекс» | ||||
Меркурий М203.2Т | + | Меркурий 250 | + | однофазный многофункциональный |
Меркурий 206 PRSNO | + | Меркурий 250 | + | однофазный многотарифный |
Меркурий 200 | - | + | однофазный многофункциональный | |
Меркурий 208 | + | - | однофазный многофункциональный | |
Меркурий 230АМ | + | Меркурий 250 | + | трехфазный многофункциональный |
Меркурий 230 | + | Меркурий 250 | + | трехфазный многофункциональный |
Меркурий 233 | + | Меркурий 250 | + | трехфазный многофункциональный |
Меркурий 234 | + | Меркурий 250 | + | трехфазный многофункциональный |
Меркурий 238 | + | - | трехфазный многофункциональный | |
ЗАО «ELGAMA-ELEKTRONIKA» | ||||
EPQS | + | - | - | трехфазный многофункциональный с возможностью измерения качества электроэнергии |
GAMA 100 | - | - | + | однофазный многотарифный |
GAMA 300 | - | - | + | трехфазный многотарифный |
ООО «СПбЗИП» | ||||
Вектор-100 | - | - | + | однофазный многотарифный |
Вектор-300 | - | - | + | трехфазный многотарифный |
«Landis+Gyr» | ||||
Landis&Gyr E450 | - | DC450 | + | однофазный/трехфазный многофункциональный |
Landis&Gyr E550 | - | DC550 | + | трехфазный многофункциональный |
Landis&Gyr ZMD и ZFD | + | - | + | трехфазный многофункциональный |
Landis&Gyr ZMQ и ZFQ | + | - | + | трехфазный многофункциональный |
ООО «Матрица» | ||||
NP71L.XXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | однофазный многофункциональный |
NP71E.XXXXX | - |
RTR512 RTR8A.LG |
- | однофазный многофункциональный |
NP73L.XXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
NP73E.XXXXX | - |
RTR512 RTR8A.LG |
- | трехфазный многофункциональный |
NP515.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | однофазный многофункциональный |
NP523.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | однофазный многофункциональный |
NP541.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
NP542.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
NP545.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
группа компаний «Sagemcom» | ||||
CX1000-5 | - | XP3000 | - | однофазный многотарифный |
CX2000-7 | - | XP3000 | - | трехфазный многотарифный |
CX2000-7-СТ | - | XP3000 | - | трехфазный многотарифный |
ЗАО «Радио и Микроэлектроника» | ||||
РиМ 889.ХХ | + | МКС РиМ 099.02 | + | трехфазный активно-реактивный многофункциональный |
РиМ 489.01,02,07,11,12,13,15,18 | + | МКС РиМ 099.02 | + | трехфазный активно-реактивный многофункциональный |
РиМ СПОДЭС 489.23-30,32,34,36,38 | + | МКС РиМ 099.03 | + | трехфазный активно-реактивный многофункциональный |
РиМ 384.XX | - | МКС РиМ 099.02 | + | трехфазный высоковольтный напряжение 6/10 кВ |
РиМ 289.01,02 | - | МКС РиМ 099.02 | + | трехфазный высоковольтный напряжение 6/10 кВ |
РиМ 189.01,02,11,12,16 | - | МКС РиМ 099.02 | + | трехфазный высоковольтный напряжение 6/10 кВ |
РиМ СПОДЭС 189.21-28 | - | МКС РиМ 099.03 | + | трехфазный высоковольтный напряжение 6/10 кВ |
«Echelon Corporation» | ||||
KNUM-1021 | - | DC1000 | - | однофазный многофункциональный |
KNUM-1023 | - | DC1000 | - | трехфазный многофункциональный |
KNUM-2023 | - | DC1000 | - | трехфазный многофункциональный |
ЗАО «ПКК Миландр» | ||||
МИЛУР-104 | + | - | + | однофазный многотарифный |
МИЛУР-105 | + | - | + | однофазный многотарифный |
МИЛУР-107 | + | - | + | однофазный многотарифный |
МИЛУР-304 | + | - | + | трехфазный многотарифный |
МИЛУР-305 | + | - | + | трехфазный многотарифный |
МИЛУР-306 | + | - | + | трехфазный многотарифный |
МИЛУР-307 | + | - | + | трехфазный многотарифный |
МИЛУР-107S | - | - | + | однофазный многотарифный |
МИЛУР-307S | - | - | + | трехфазный многотарифный |
ОАО «Каскад» | ||||
КАСКАД-1-МТ | - | - | + | однофазный многотарифный |
КАСКАД-3-МТ | - | - | + | трехфазный многотарифный |
ООО «МИРТЕК» | ||||
МИРТЕК-3-РУ | - | - | + | трехфазный многотарифный |
МИРТЕК-1-РУ | - | - | + | однофазный многотарифный |
МИРТЕК-12-РУ-W3 | - | ШЛ-ZB-02 | + | однофазный многотарифный |
МИРТЕК-12-РУ-SP1 | - | ШЛ-ZB-02 | + | однофазный многотарифный |
МИРТЕК-32-РУ-W32 | + | ШЛ-ZB-02 | + | трехфазный многотарифный |
МИРТЕК-32-РУ-SP31 | + | ШЛ-ZB-02 | + | трехфазный многотарифный |
ООО «Систел» | ||||
Фотон | + | - | - | трехфазный многофункциональный |
Протон-К | + | - | - | трехфазный многофункциональный |
Протон | + | - | - | трехфазный многофункциональный |
НПО «МИР» | ||||
МИР С-03 | + | - | + | трехфазный многофункциональный |
МИР С-04/C-05/C-07 | + | МИР МК-01 | + | однофазный/трехфазный многофункциональный |
МИР С-04/C-05/C-07 СПОДЭС | - | - | + | однофазный/трехфазный многофункциональный |
ТПГ «ТАЙПИТ» | ||||
НЕВА МТ 324 | - | - | + | трехфазный многотарифный |
НЕВА МТ 314 | - | - | + | трехфазный многотарифный |
НЕВА МТ 115 AR2S GSM1PC 5(80)А | - | - | + | однофазный многотарифный |
НЕВА МТ 315 | - | - | + | трехфазный многотарифный |
НЕВА МТ 315 1.0 ARGSM1BSRP25 | - | - | + | трехфазный многотарифный |
НЕВА МТ 315 1.0 ARGSM1BSCP28 | - | - | + | трехфазный многотарифный |
ООО «СТРИЖ Телематика» | ||||
АМПЕР 1 | - | - | + | однофазный с радиомодемом многотарифный |
АМПЕР 3 | - | - | + | трехфазный с радиомодемом многотарифный |
ООО «Современные Радио Технологии» | ||||
А1 | - | - | + | однофазный с радиомодемом многотарифный |
А3 | - | - | + | трехфазный с радиомодемом многотарифный |
ЗАО «Алгоритм» | ||||
BINOM3 | + | - | + | измеритель показателей качества электроэнергии |
BINOM334i | + | - | + | измеритель показателей качества электроэнергии |
ООО «Телематические решения» | ||||
ФОБОС 1 | + | Вавиот | - | однофазный многотарифный |
ФОБОС 3 | + | Вавиот | - | трехфазный многотарифный |
ФОБОС 1 Split | - | Вавиот | - | однофазный многотарифный |
ФОБОС 3 Split | - | Вавиот | - | трехфазный многотарифный |
ООО «СИ-АРТ» | ||||
СТЭМ-300 | - | - | + | трехфазный многофункциональный |
ООО «Тесмек Рус» | ||||
SMT | - | - | + | Коммерческий учет в воздушных линиях |
ООО "Луч Интеграция" | ||||
УЭ 1 | + | LPWAN-Луч-1 | + | однофазный с радиомодулем |
УЭ3-1Р | + | LPWAN-Луч-1 | + | трехфазный с радиомодулем |
ЗАО "ЭМИС" | ||||
ЭМИС-ЭЛЕКТРА 971 | ЭМИС-СИСТЕМА 951 | однофазный многотарифный | ||
ЭМИС-ЭЛЕКТРА 976 | ЭМИС-СИСТЕМА 951 | трехфазный многотарифный | ||
ООО "Инженерный центр "Энергосервиc" | ||||
ESM-HV | - | - | + | трехфазный многотарифный |
ESM-ET | - | - | + | трехфазный многотарифный |
ESM-SV | - | - | + | трехфазный многотарифный |
АО "НПК Ротек" (Россия) | ||||
РТМ-03 СПОДЭС | - | - | + | трехфазный многофункциональный |
РТМ-01 СПОДЭС | - | - | + | однофазный многофункциональный |
АО НПЦ "Спектр" (Россия) | ||||
SP 101 СПОДЭС | - | - | + | однофазный многофункциональный |
SP 301 СПОДЭС | - | - | + | трехфазный многофункциональный |
OOO "СИ-АРТ" (Россия) | ||||
СТЭМ-300 СПОДЭС | + | - | - | трехфазный многофункциональный |
ООО "Завод НАРТИС" | ||||
Нартис-300 СПОДЭС 2.0 | - | ШЛ-ZB-L | + | трехфазный многофункциональный |
Нартис-И300 СПОДЭС 3.0 | - | ШЛ-ZB-L | + | трехфазный многофункциональный |
Нартис-100 СПОДЭС 2.0 | - | ШЛ-ZB-L | + | однофазный многофункциональный |
Нартис-И100 СПОДЭС 3.0 | - | ШЛ-ZB-L | + | однофазный многофункциональный |
ООО "ТехноЭнерго" | ||||
ТЕ3000 СПОДЭС | - | - | + | трехфазный многофункциональный |
ТЕ2000 СПОДЭС | - | - | + | трехфазный многофункциональный |
ТЕ1000 СПОДЭС | - | - | + | однофазный многофункциональный |
ПСЧ-4ТМ.06Т СПОДЭС | - | - | + | трехфазный многофункциональный |
СЭБ-1ТМ.04Т СПОДЭС | - | - | + | однофазный многофункциональный |
СЭТ-4МТ.03МТ ModBus | - | - | + | трехфазный многофункциональный |
Похожие товары
Устройство сбора и передачи данных ТК16L.31.00
4 порта RS-422/485, 2 порта RS-232, 2 порта Ethernet
Устройство сбора и передачи данных ТК16L.31.00 (с экраном)
4 порта RS-422/485, 2 порта RS-232, 2 порта Ethernet
Контроллер терминальный ТК16L.11
4 дискретных входа, 4 аналоговых входов, 2 выхода телеуправления, 2
Контроллер терминальный ТК16L.14
GSM/GPRS модем, 8 дискретных входов, 4 аналоговых входа, 2 выхода телеуп
