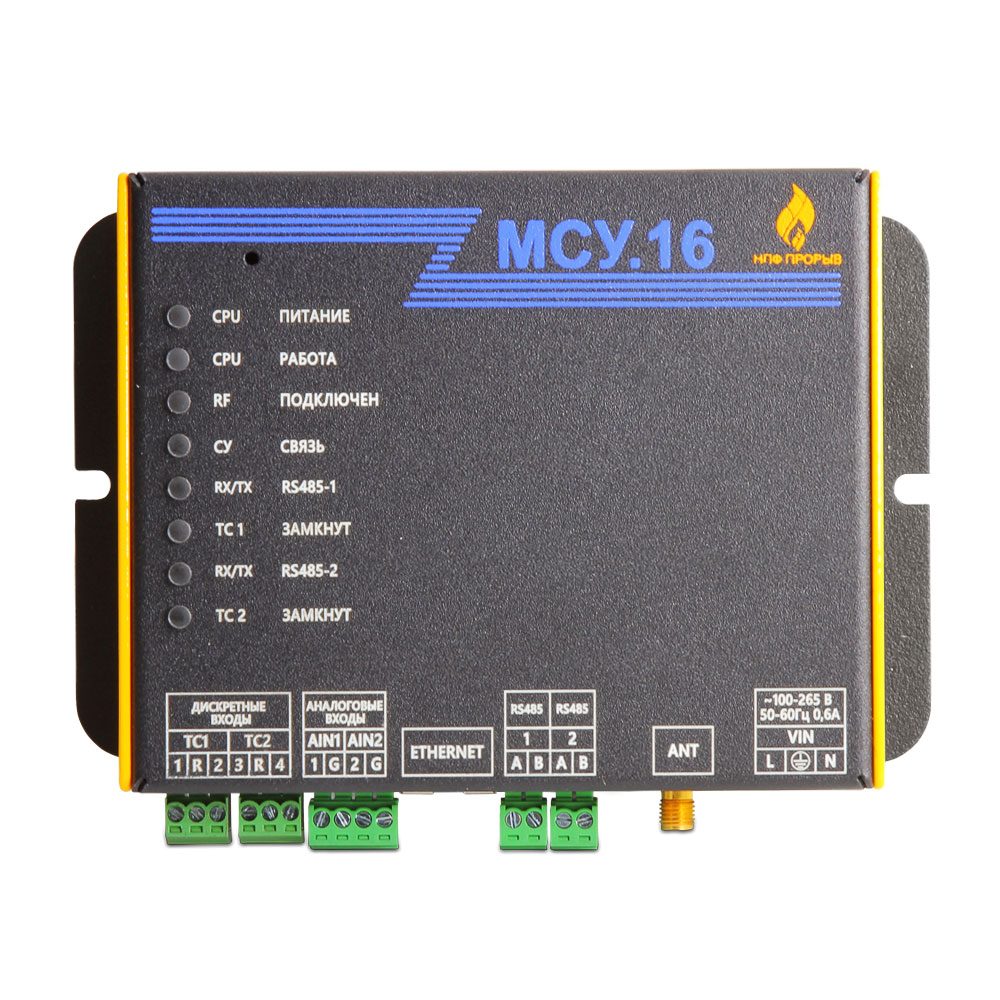

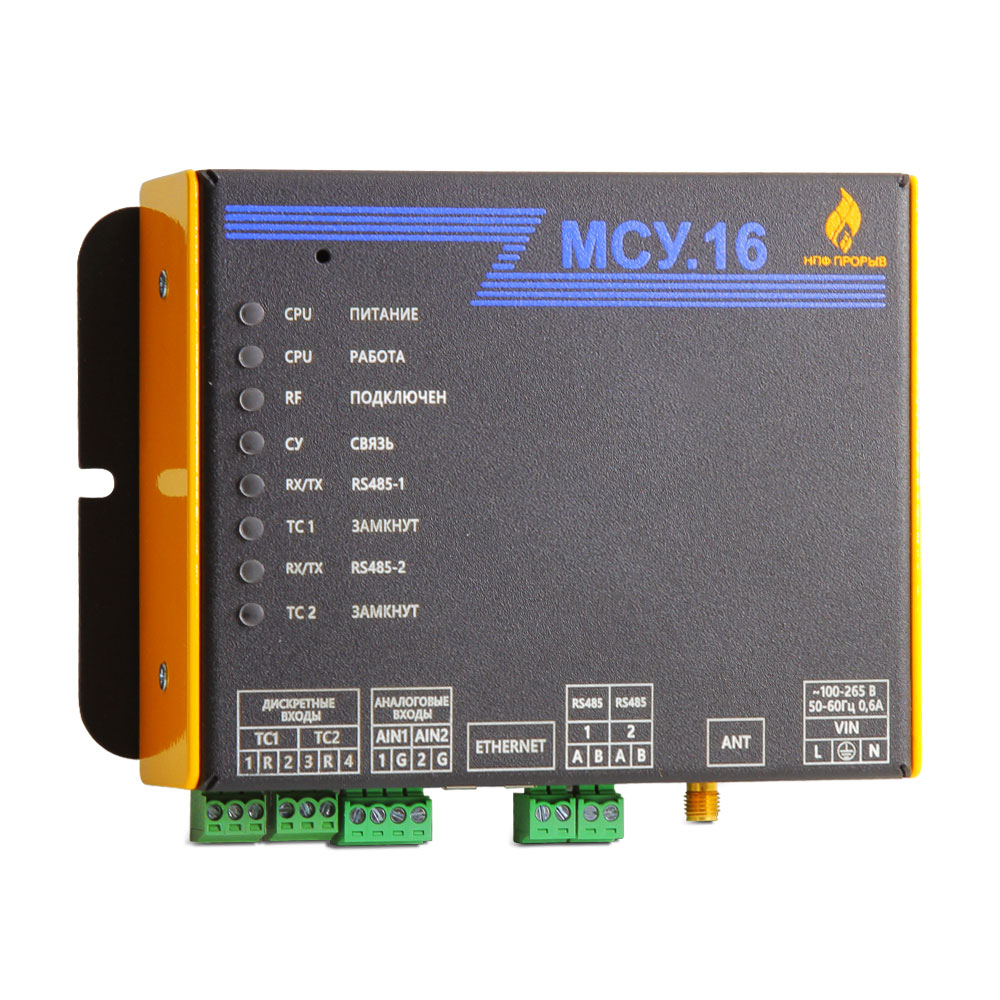

Контроллер МСУ.16

  • Предзаказ
  • АВБЛ.468212.077

2 дискретных входа, 2 порта RS-485, RF-канал, порт Ethernet

Цена
по запросу

Доступно для предзаказа

Описание

Назначение

Контроллер МСУ.16 применяется в составе пространственно-распределенных автоматизированных информационно-измерительных систем: АСУ ТП, АСТУЭ, телеметрии на промышленных предприятиях нефтедобычи. МСУ.16 обеспечивает надежную передачу данных в комбинированной среде. Используется при решении задач мониторинга СУ ЭЦН.

Устройство и принцип работы

МСУ.16 обеспечивает возможность обмена данных с устройствами, имеющими интерфейс RS-485, например, СУ ЭЦН, счетчик электроэнергии и пр. Для передачи сигналов используются RF каналы связи. Радиочастотный диапазоны: 433,075÷434,75 МГц;  868,7÷869,2 МГц.

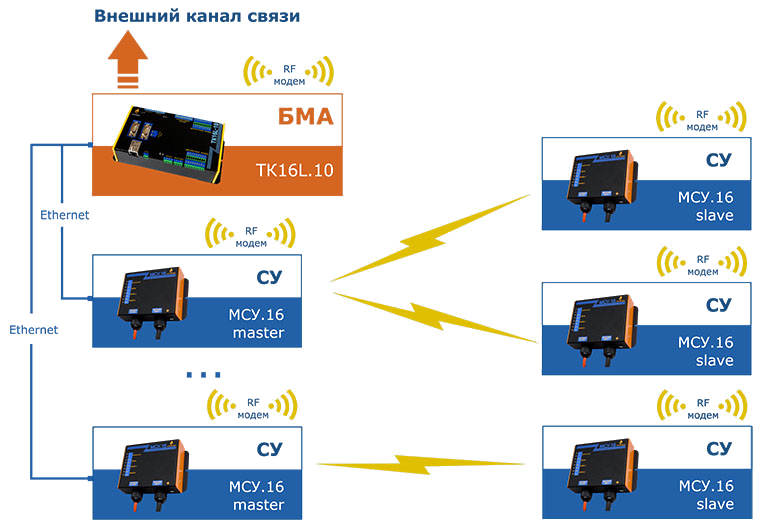

Пример архитектуры нижнего уровня приведен в рамках задачи мониторинга СУ ЭЦН куста скважин.

Схема МСУ

Основные функции

  • Сбор данных с устройств с интерфейсом RS-485, в том числе СУ ЭЦН.
  • Накопление и хранение данных.
  • Регистрация событий в журнале изделия.
  • Предварительная обработка принимаемой информации.
  • Передача данных на верхние уровни.
  • Поддержка режима передачи данных по RF каналу.
  • Синхронизация времени.

Условия эксплуатации

  • Диапазон рабочих температур от -40° до +60°C
  • Относительная влажность, не более 95% при t=35°C

По степени защиты имеет исполнение IP55.

Габаритные размеры

  • 102х142х45 мм
  • 0,7 кг
Каналы связи RF
Полоса радиочастот 868,7÷869,2 МГц
433,075÷434,75 МГц
Скорость передачи RF канал 4800÷57600 бит/с
Максимальная мощность излучения 25 мВт
Коэффициент усиления антенны 3,5 дБ
*Дальность радиосвязи 2 км (в условиях эксплуатации)
Режим выбора канала связи Автоматический
Режим обмена Полудуплексный
Контроль и коррекция ошибок CRC, коды Хэмминга
Независимые порты RS-485 2
Порт Ethernet 10/100 Mbit 1
Дискретные входы 2
Питание от сети переменного тока 220 В
Мощность, не более 30 ВА



*Для увеличения дальности радиосвязи до 500 м и более рекомендуется использовать антенны с коэффициентом усиления 5-8 Дб.

Требуется ли регистрация?

При использовании пользовательского (оконечного) оборудования радиодоступа (беспроводного доступа) в полосе радиочастот 868,7÷869,2 МГц с мощностью излучения передающих устройств до 25 мВт включительно не требуется регистрации радиоэлектронных средств (РЭС), в том числе, в местных территориальных органах ГКРЧ.
