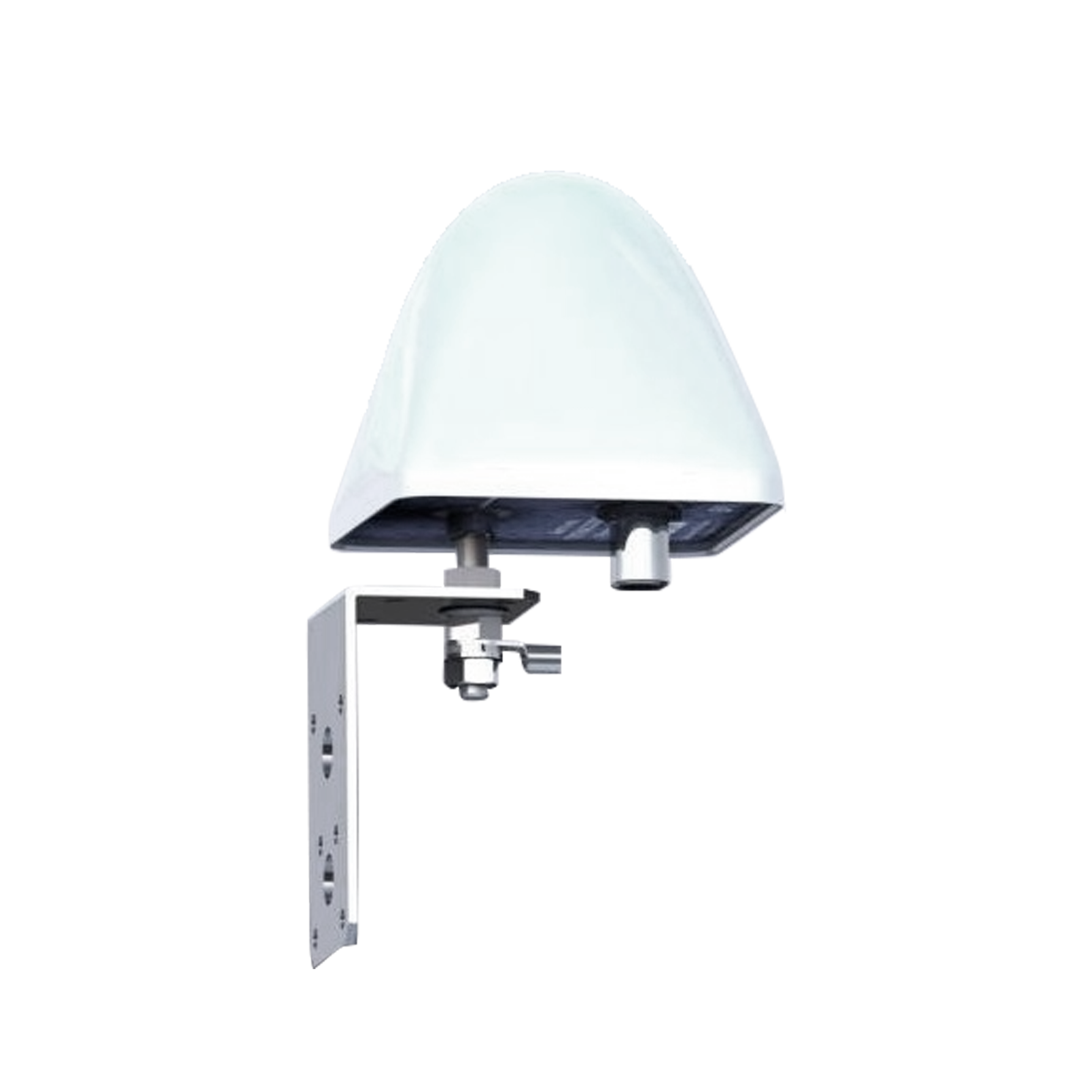

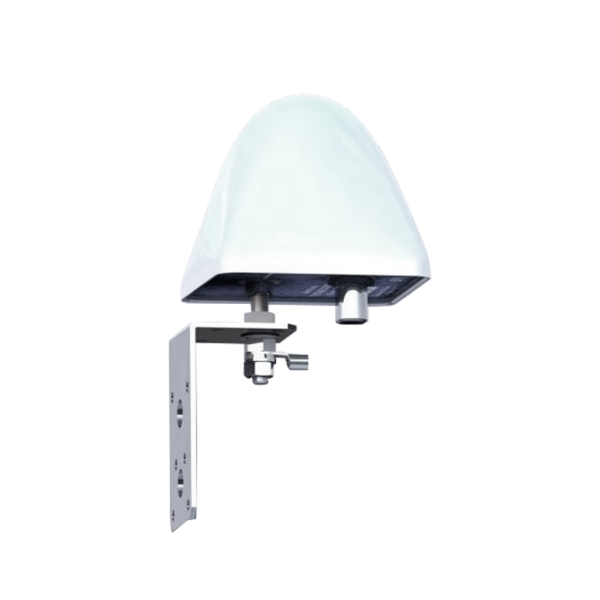

Антенна ГЛОНАСС/GPS РАДИУС-50

Назначение

Активная антенна ГЛОНАСС/GPS РАДИУС-50 для приёма спутниковых сигналов синхронизации и шкалы времени UTC (SU) от системы ГЛОНАСС/GPS.

Антенна ГЛОНАСС/GPS РАДИУС-50 применяется в комплексе с различным оборудованием (серверами точного времени, устройствами синхронизации частоты и времени, первичными эталонными источниками) для обеспечения частотно-временной синхронизации аппаратуры, используемой в центрах управления и обработки данных, компьютерных сетях, сетях электросвязи, системах промышленного автоматизированного производства, системах безопасности и метрологических лабораториях, а также в иных областях, где необходима высокоточная синхронизация (LAN/WAN/MAN, DAB/DVB, SDH, NGN, LTE, WiMAX, АСУ ТП, АСКУЭ, АИИС КУЭ и др.).

Совместимые устройства

• Радиосервер точного времени РСТВ-01-01 (ГЛОНАСС).

Технические характеристики

Параметр	Значение
Тип антенны	Активная
Диапазон рабочих частот	1590 ± 16 МГц (ГЛОНАСС L1 1602 ± 4 МГц, GPS L1 1575 МГц)
Коэффициент усиления	40 ± 4 дБ (ГЛОНАСС L1), 43 ± 4 дБ (GPS L1)
Коэффициент шума	не более 2 дБ
Поляризация	Правая круговая
КСВН	≤ 1,3:1
Выходное сопротивление	50 Ом
Напряжение питания	2,7…14,0 В
Ток потребления	< 60 мА
Затухание вне полосы пропускания	не менее 60 дБ на частоте 1660 МГц
Рабочая температура	−45 … +65 °C
Разъём для антенного кабеля	N-типа, female
Кабель RG 58	до 50 м (в комплект не входит)
Кабель РК50-7-314	до 80 м (в комплект не входит)
Габаритные размеры	100 × 100 × 135 мм
Масса	≤ 0,28 кг
Крепление	Кронштейн
