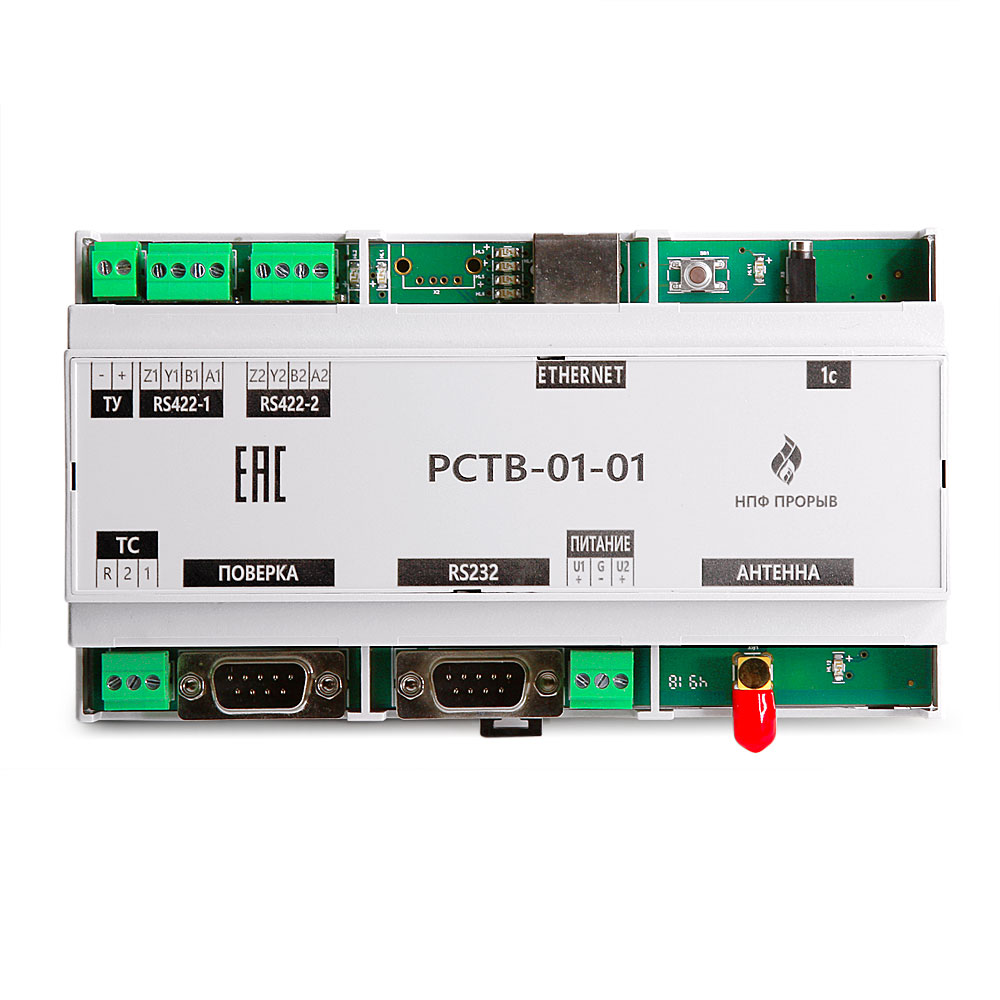

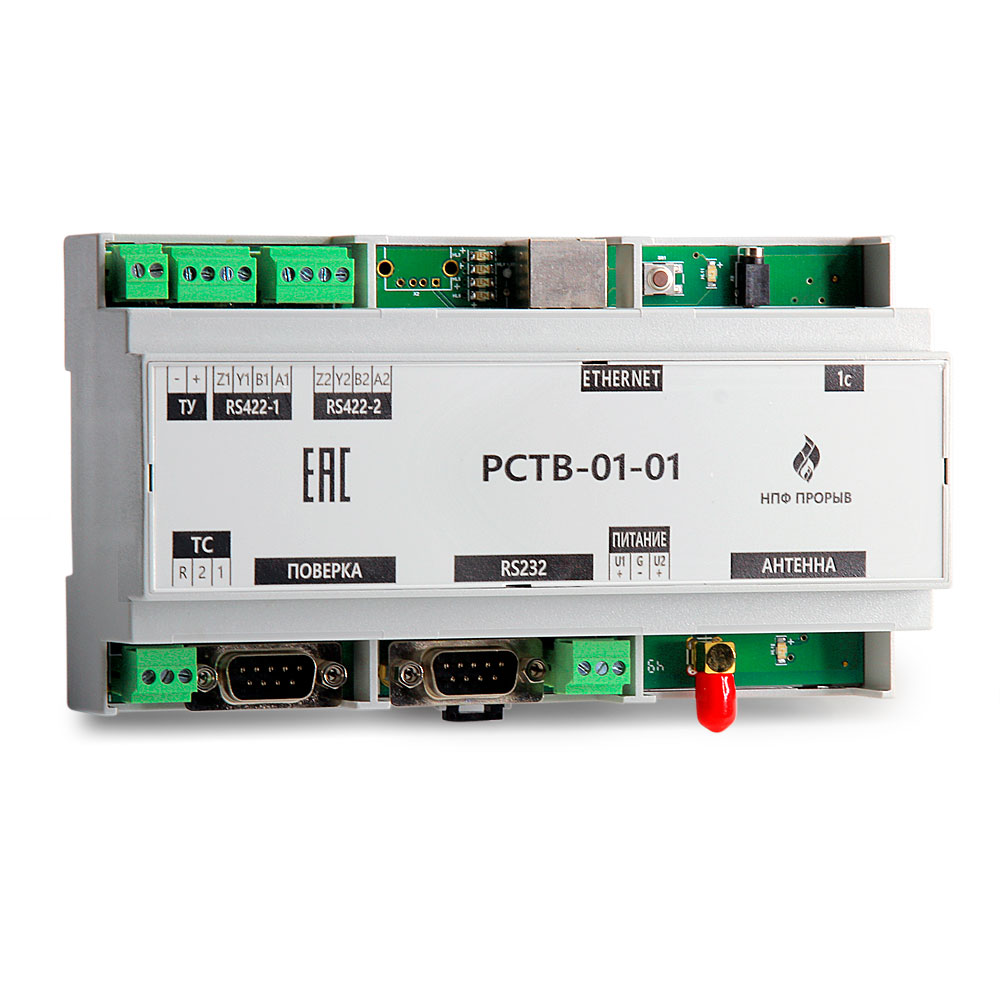

Радиосервер точного времени РСТВ-01-01 (ГЛОНАСС)

Наличие: В наличии
Модель:

Радиосервер точного времени РСТВ-01-01 применяется в составе автоматизированных информационно-измерительных систем: АСУ ТП, АИИС КУЭ, АСТУЭ.

Цена

по запросу

Запросить КПОтветим с ценами и сроками в течение рабочего дня

Описание

Внимание!
Если в вашем экземпляре РСТВ-01-01 установлен навигационный приемник MNP настоятельно рекомендуем обновить прошивку навигационного приемника. Тип навигационного модуля выводится в нижней информационной строке Веб-интерфейса РСТВ-01-01.

Файлы, необходимые для обновления, и инструкция по обновлению доступны по ссылке http://firmware.proryv.com/index.php/s/JPZKVNzbWelzbQb

Подробная информация доступна на сайте www.glonass-time.ru.

Назначение

Радиосервер точного времени РСТВ-01-01 применяется в составе автоматизированных информационно-измерительных систем: АСУ ТП, АИИС КУЭ, АСТУЭ. РСТВ-01 является базовым элементом для построения хронометрических систем и систем синхронизации времени различного назначения, обеспечивает точное единое время абонентов сети по эталонной шкале времени UТС (SU), обеспечивает регистрацию даты и времени событий и данных в автоматизированных системах.

Устройство и принцип работы

РСТВ-01-01 работает под управлением высокопроизводительного RISC процессора, имеет встроенное коммутационное поле для подключения внешних устройств, часы реального времени, поддерживает механизм автоматического включения резервного питания. На специальном выходе РСТВ-01-01 формируется собственная шкала времени (ШВ) – последовательность секундных импульсов, синхронизированных метками шкалы времени UTC. Информация о времени принимается от спутниковой системы ГЛОНАСС/GPS и передается через порты изделия на устройства, включенные в информационно-измерительную систему. При передаче через порт Ethernet используется протокол NTP, передача через порты RS-232 и RS-422-1, RS-422-2 выполняется в формате пакета GPRMC.

Основные функции

Прием эталонных сигналов частоты и времени, передаваемых спутниковыми системами ГЛОНАСС/GPS.
Выдача информации о системном времени.
Синхронизация шкал времени системных таймеров компьютеров.
Протоколирование работы.

Каналы связи

Ethernet, GSM, GPRS, EDGE, CDMA, VSAT, Global Star, Wi-Fi, Wi Max, FM радиоканал, BreezeAccess, Motorola Canopy и др.

Габаритные размеры и масса

159x94x58 мм
0,5 кг

Условия эксплуатации

Диапазон рабочих температур: от -40° до +60°C
Относительная влажность, не более 95% при t=35°C

Может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Тип порта/канала	Подключение устройств
Ethernet	Компьютер, HUB, шлюз E-422, сетевое оборудование, ТК16L.31, ТК16L.10, ТК16L.11.
RS-422/RS-485	Интеллектуальные устройства.
Телеуправление	Каналообразующее оборудование.
RS-232	Компьютер (поверка).
Разъем антенны	Антенна.

Технические характеристики

Потребляемая мощность	не более 10 ВА
Питание постоянного тока	24 В (от 18 до 36)
Порт Ethernet 10/100 Mbit	1
Гальванически развязанный порт телеуправления (опционально) 2 А, 60 В постоянного тока	1
Независимые порты RS-422/485	2
Порт RS-232	2
Пределы допускаемой абсолютной погрешности синхронизации фронта импульсов 1 с относительно шкалы UTC (SU)	± 0,1 мкс
Задержка сигналов времени на портах Ethernet, RS 422-1, RS 422-2, RS-232 относительно выходных сигналов 1 с, не более	± 500 мс

Требуется ли устанавливать специальное ПО на компьютер для синхронизации времени с РСТВ-01-01?

Для синхронизации времени компьютера и РСТВ-01-01 не требуется установки специального ПО.

Для синхронизации времени компьютера с РСТВ-01-01 выполните следующие действия:

Откройте форму Свойства: Дата и время. Например, в ОС Windows XP: нажмите кнопку Пуск, выберите команду Настройка - Панель управления, щелкните категорию Дата и время.
Откройте вкладку Время Интернета.
Установите флаг в поле Выполнять синхронизацию с сервером времени в Интернете.
Введите IP-адрес РСТВ-01-01 в поле Сервер.
Нажмите кнопку OK.

1.22 09.04.2019	Изменено: Система времени GPS использует 10-разрядный счётчик для учёта количества GPS-недель. Максимальное значение счетчика — 1023 недель. 6 апреля 2019 года произошло переполнение счетчика, что повлияло на метки времени, выдаваемые встроенным ГЛОНАСС/GPS приемником в РСТВ. Внимание! Если в вашем экземпляре РСТВ-01-01 установлен навигационный приемник MNP настоятельно рекомендуем обновить прошивку навигационного приемника. Тип навигационного модуля выводится в нижней информационной строке Веб-интерфейса РСТВ-01-01.
1.21 05.02.2019	Изменено: Вместо Adobe Flash используется HTML5.
1.20 12.10.2018	Изменено: Stratum NTP сервера на "первичный сервер". Доработан режим автономной работы для РСТВ-01-01, выпущенных до 2015 г.
1.19 20.11.2017	Добавлено: Поддержка протокола Modbus TCP. Выдача информации о местоположении и текущем времени (UTC) по карте. Выдача информации о местоположении на стартовой странице WEB интерфейса. Выдача информации о местоположении и времени по портам RS-485 и RS-232 в формате пакета $GPRMC
1.18 28.09.2016	Изменено: Повышена стабильность приема точного времени. Повышена точность времени, передаваемого по линиям RS485. Добавлено: Поддержка последних модификаций РСТВ.
1.17 03.03.2016	Добавлено: Замыкание ТУ по умолчанию каждую секунду на 100 мс. Поддержка SNMPv2. Текстовый файл (mib) с информацией обо всех SNMP ресурсах, поддерживаемых устройством, доступен по ссылке: http://<IP адрес РСТВ>/rstv.mib Скорректирован формат пакета $GPRMC.
1.16 30.03.2015	Добавлено: Настройка выхода ТУ на срабатывание в заданное время суток. Например, для синхронизации устройств, не поддерживающих протокол NTP.
1.15 24.12.2014	Добавлено: Поддержка навигационного приемника МНП-М7.
1.14 27.10.2014	Изменено: Используется часовой пояс UTC+3 для отображения московского времени на главной странице WEB интерфейса РСТВ.
1.13 16.05.2014	Изменено: выделена метрологически значимая часть ПО с контролем ее корректности и целостности.
1.12 19.06.2013	Изменено: повышена стабильность работы. Исправлено: ошибка отображения времени на главной странице Веб интерфейса РСТВ.
1.11 19.12.2012	Изменено: алгоритм работы с навигационным приемником. После включения РСТВ не происходит сброс приемника, за счет этого сокращено время установления рабочего режима.
1.10 05.09.2012	Добавлено: автоматическое создание файла конфигурации при его отсутсвии. Добавлена запись в реестр типа модуля точного времени.
1.9 31.08.2010	Добавлено: в WEB интерфейс добавлено графическое отображение текущего состояния, видимых спутников, настройки режимов работы и т.д.
1.6 22.01.2010	Изменено: алгоритм выдачи информации о времени. Выдается при пребывании не менее четырех спутников в зоне видимости. Процедура сброса часов. Алгоритм работы в автономном режиме при отсутствии точного сигнала. Добавлено: возможность настройки через WEB сервер. Исправлено: зависание модуля ГЛОНАСС при сбросе.
1.5 10.09.2009	Изменено: WEB интерфейс. Добавлено: настройка выбора источника точного времени (ГЛОНАСС или GPS). Выставление временной зоны Москва с переходом на летнее время. Запрет выдачи времени на границе перехода сезона.
1.3 25.08.2009	Изменено: алгоритм учета наличия спутников в зоне видимости при выдаче информации о времени.
1.2 15.06.2009	Добавлено: поддержка ГЛОНАСС. Автоопределение подключенного модуля. Исправлено: проблема с плохими данными о времени при старте.
1.0 15.09.2008	Выход программы.

1.3 28.09.2016	Изменено: повышена точность приема времени на COM порте
1.2 03.11.2015	Добавлено: поддержка COM портов с номером более 10
1.1 28.11.2008	Добавлено: настройка в файле TimeInfo.ini для значений порога коррекции времени в ОС и частоты проверки времени. Возможность загрузки внешней dll или exe файла и вызов dll при установке времени. Запись в реестр последней установки времени.
1.0 18.11.2008	Выпуск программы.

Вер/Дата	CP16L.10	CP16L.12	CP16L.20
71.9 14.11.2016			Установлены обновления Windows Embedded Compact 7.0 до 09.2016 года
6.7 10.11.2014		Добавлена поддержка новой карты памяти
71.4 25.08.2014			Исправлен драйвер последовательного порта
71.3 20.06.2014			Выпущена версия ОС 71.3 для устройств с процессорным модулем CP16L.20
7.5 19.06.2013	Выпущена версия ОС 7.5 . Изменено: обновлен драйвер RTC. Добавлено: установлены обновления для Windows CE 5.0 за 2012 год.
6.5 19.06.2013		Выпущена версия ОС 6.5 для устройств с процессорным модулем CP16L-12. Изменено: обновлен драйвер RTC. Добавлено: установлены обновления для Windows CE 5.0 за 2012 год.
6.3 20.05.2011		Выпущена версия ОС 6.3 для устройств с процессорным модулем CP16L-12. Изменено: обновлен драйвер работы с платой УК. Решена проблема фиксации изменений на дискретных входах с частотой более 5 Гц. Автоматический запуск DiskInfo отключен для ускорения загрузки ОС. Все обновления за 2010 год включены в образ ОС. Исправлено: драйвер NandFlash2. Добавлено: включение внешнего сторожевого таймера (Watchdog) в загрузчиках.
7.2 12.04.2011	Выпущена 7.2 версия ОС. Изменено: обновлен драйвер работы с платой УК. Решена проблема фиксации изменений на дискретных входах с частотой более 5 Гц.
6.2 16.09.2010		Выпущена 6 версия ОС для устройств с процессорным модулем CP16L-12.
7.1 10.09.2010	Выпущена 7 версия ОС. Исправлено: ошибка записи времени во внешнее RTC.
5.3 02.03.2010	Выпущена 5 версия ОС с программой для автоматического обновления образа ОС по Ethernet. Изменено: улучшен сетевой драйвер. * Рекомендуем обновить версию ОС в устройствах, используемых в системах учета электроэнергии.
4.3 18.05.2009	Выпущена программа для автоматического обновления образа ОС по Ethernet.
4.3 16.04.2009	Выпущена программа обновления образа ОС по Ethernet.
4.3 13.03.2008	Выпуск образа ОС версии 4.3.

1.4.39 08.11.2017	Добавлено: Опрос счетчиков через удаленный GSM модем.
1.4.35 01.03.2016	Добавлено: Чтение и запись информации об устройстве. Изменено: Чтение серийного номера. Исправлено: Отображение размерности для показаний квар*ч.
1.4.32 10.02.2016	Добавлено: Отображение прогресса чтения конфигурации модуля. Команда перехода в режим DIALUP. Исправлено: Ошибка в подстановке tcp порта в зависимости от типа линии.
1.4.29 01.11.2015	Добавлено: Дополнительные параметры для настройки опроса счетчиков электроэнергии.
1.4.26 30.09.2014, 10.10.2014	Добавлено: Настройка параметров ПИКА16 из программы конфигурации. Настройка параметров ПИК-24М из программы конфигурации. Изменено: Сборка 10.10.2014 для реализации ФЗ 248 «О внесении изменений в Федеральный закон «Об исчислении времени»
1.4.25 16.06.2014	Добавлено: Модуль ПИКА16. В модуле ПИКА16 добавлено: вывод значений ТИТ, ТИР, состояние ТС, чтение/запись конфигурации.
1.4.24 30.01.2014	Добавлено: Чтение и отображение серийного номера ТК16L/E-422.
1.4.23 29.03.2013	Добавлено: Шифрование протокола обмена с ТК16L/E-422. Изменено: Размер окна настроек отображения статуса УК. Исправлено: Отображение резервной линии мгновенных значений.
1.4.22 14.12.2011	Добавлено: Для модуля Энергетики: журнал команд счетчика, журнал управления нагрузкой, журнал управления тарифами, посылка команд управления, посылка прямой команды. Изменено: Добавление счетчика в модуле Энергетики. Исправлено: Обмен по радиоканалу.
1.4.21 16.11.2011	Добавлено: Для счетчиков подключенных через PLC концентратор добавлена возможность отправки команд, задание маски считываемых данных в параметрах счетчика, ведение журнала команд. Изменено: Расширен диапазон ввода времени таймаута ответа по радиоканалу. Исправлено: Закрытие формы при групповом обновлении контроллеров. Изменение пароля в настройках TK16L.
1.4.20 27.09.2011	Добавлено: В связи с отменой перехода на зимнее время при установке флага «Переход на летнее время и обратно» в окне редактирования временной зоны выводится предупреждение.
1.4.19 07.07.2011	Добавлено: Модуль PLC. В модуле PLC добавлено: выполнение команд, чтение текущего состояния счетчика, чтение показаний барабанов, чтение журнала нагрузки, чтения журнала тарифов, журнал работы концентратора, чтение топологии сети. Изменено: Параметры поверки. Значение свойства «номер линии» ограниченно четырьмя. Исправлено: Алгоритм переподключения по радиоканалу при изменении параметров радиомодема. Алгоритм переподключения по протоколу TK16L при изменении параметров подключения.
1.4.18 29.03.2011	Добавлено: В модуле УК16L добавлена вкладка для поверки аналоговых входов контроллера. Для поверки аналоговых входов контроллера на них подается заданный тестовый сигнал. Затем выполняется измерение сигнала и расчет отклонений измеренных значений от значения, заданного пользователем.
1.4.17 16.02.2011	Добавлено: Вывод информации о версии программного обеспечения контроллера. Вывод информации о значении CRC метрологически значимой части ПО.
1.4.16 27.01.2011	Добавлено: Проверка CRC метрологически значимой части ПО на совпадение с данными сертификата. Введен параметр «глубина хранения данных» для модуля Энергетика. Исправлено: Алгоритм работы со старой версией RemoteAdmin.
1.4.15 30.11.2010	Добавлено: Вывод аналоговых значений ТИТ для УК. Заголовок и комментарии к параметрам контроллера.
1.4.14 03.08.2010	Изменено: Определение типа команды в параметрах ModbusUniversal.
1.4.13 23.07.2010	Добавлено: Проверка версии контроллера при чтении состояния модемного подключения.
1.4.12 22.06.2010	Изменено: Отображение профиля энергетики.
1.4.11 27.05.2010	Изменено: Редактирование строки инициализации модема. Отображение состояния модема.
1.4.10 17.05.2010	Изменено: отображение профиля в модуле Энергетика.
1.4.9 27.04.2010	Добавлено: чтение 3-х минутного профиля.
1.4.8 20.04.2010	Добавлено: чтение состояния GSM/GPRS/VPN. Параметр «Задержка чтения последней получасовки» для модуля Энергетики.
1.4.7 12.04.2010	Изменено: алгоритм работы по радиоканалу через RS-485 и RS-232.
1.4.6 31.03.2010	Изменено: алгоритм чтения данных модуля Энергетики через радиоканал.
1.4.5 26.03.2010	Добавлено: поддержка связи по радиоканалу через удаленные порты RS-232.
1.4.4 22.03.2010	Добавлено: Модуль ModbusUniversal. Возможность просмотра и редактирования списка Modbus команд контроллера, также параметров команд. Интерактивное отображение ответов на Modbus команд.
1.4.3 01.02.2010	Изменено: Интерфейс отображения состояний в модулях УК16L, ТМДА24, РП-422. Исправлено: Подключение по радиомодему через ретрансляцию.
1.4.2 21.01.2010	Изменено: Ошибка при чтении настроек TK16L.
1.4.1 20.01.2010	Изменено: Изменения в интерфейсе.
1.4.0 15.01.2010	Добавлено: Модуль УК16L. Возможность чтения состояния УК, чтение/запись конфигурации УК. Модуль ТМДА24. Возможность чтения состояния ТМДА, чтение/запись конфигурации ТМДА24. Модуль РП-422. Возможность чтения состояния РП-422, чтение/запись конфигурации РП-422. Изменено: В дерево описание добавлен узел «Модули». Модуль «Энергетика» перенесет в узел «Модули».Исправлено: Отображение данных профиля счетчика и значений барабанов за несколько дней.
1.3.2 21.09.2009	Изменено: убран скроллинг в форме добавления точки измерения.
1.2.8 03.08.2009	Изменено: максимальные границы параметров трансформации для ТИ.
1.2.7 08.07.2009	Добавлено: если IP адрес устанавливается вручную и выполняется перезагрузка контроллера, то имя узлового элемента дерева изменяется автоматически в соответствии с новым IP адресом.
1.2.6 03.07.2009	Добавлено: параметры ТМДА в настройках TK16L. Исправлено: размерность «Мсек» на «мсек», «КВт» на «кВт» и др.
1.2.5 27.05.2009	Добавлено: определение размерности для активной и реактивной энергии.
1.2.4 12.05.2009	Добавлено: при обновлении ПО launcher.cmd переносится в конец списка.
1.2.3 09.04.2009	Добавлено: настройка порога коррекции времени при работе с источником точного времени (GPS NTP RCH). Исправлено: Экспорт данных журнала УСПД в html.
1.2.2 03.04.2009	Добавлено: при входе в настройки добавлен диалог о вычитывании настроек. В настройках добавлена вкладка для настройки GSM, GPRS модема.
1.1.10 27.01.2009	Добавлено: параметры настройки TK16 для поддержки скриптов.
1.1.9 06.10.2008	Добавлено: определение параметров сбора мгновенных значений.
1.1.8 29.09.2008	Добавлено: в настройки кол-во попыток и режим при закачивании и скачивания файла.
1.1.7 23.09.2008	Изменено: имя папки по умолчанию при обновлении ПО. Добавлено: более корректная процедура обновления для 1_X_AUTO прошивок.
1.1.6 02.06.2008	Добавлено: поддержка версии прошивки ТК 1_10.
1.1.5 14.05.2008	Изменено: введен запрет на ввод русских символов в имени ТИ. Минимальный предел минимального разбега времени счетчика уменьшен до 2 сек.
1.1.4 14.04.2008	Добавлено: определение скорости в настройках радиоканала. Определение параметров мин. и макс. разбега времени при корректировке часов счетчика.
1.1.3 08.04.2008	Изменено: пользовательский интерфейс. Добавлено: настройки для радиоканала.
1.1.2 20.03.2008	Изменено: исправлена ошибка при чтении пустого журнала работы со счетчиком.
1.1.1 07.03.2008	Добавлено: поддержка Vista SP1. Автоматическая отчистка лога. Изменено: отрисовка грида. Режим видимости кнопок настройки.
