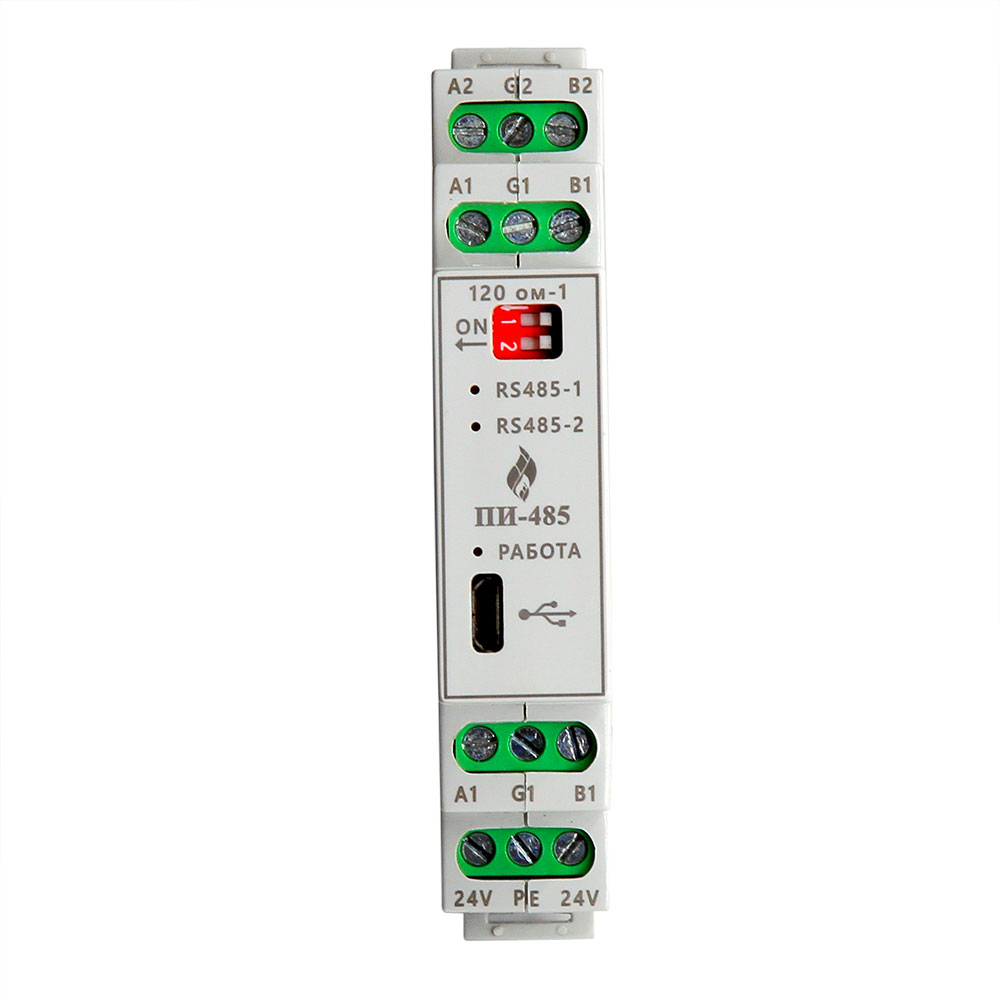

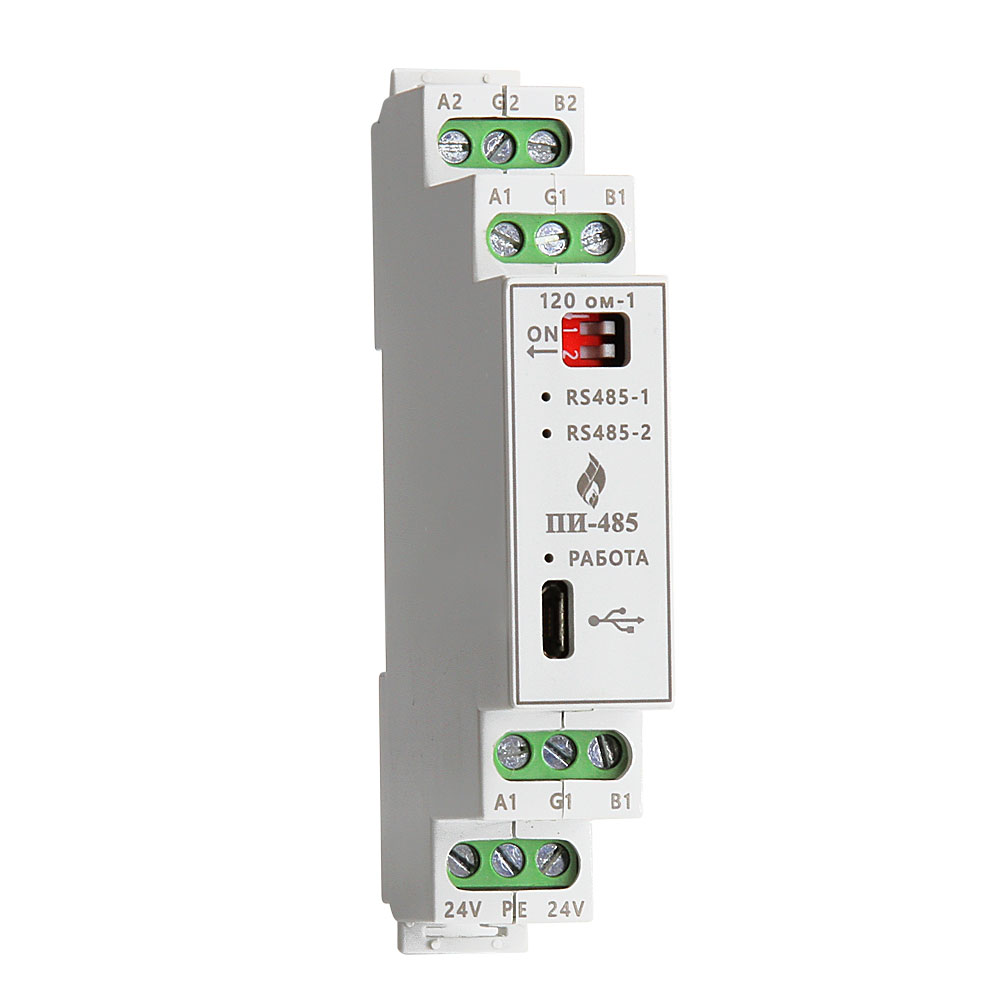

Повторитель изолированный ПИ-485

Описание

Назначение

Повторитель изолированный ПИ-485 используется в системах распределенного сбора данных, АСУ ТП и в системах диспетчеризации для увеличения нагрузочной способности линии цифрового последовательного интерфейса RS-485, а также для защиты линий RS-485.

Основные функции

• Повторитель для увеличения дальности передачи сигналов в 2-проводных шинных системах с интерфейсом RS-485 с гальванической развязкой по напряжению 3-х цепей.
• Конвертер USB↔2 х RS-485 с независимой гальванической развязкой по двум каналам RS-485.
• Защита линий RS-485 от импульсных помех, случайного попадания на информационную линию напряжений ~220/380 В, грозозащита, защита от контактного и воздушного электростатических разрядов на уровне ± 30 кВ, защита от микросекундных импульсов по 4-й степени жесткости (IEC 61000-4-5).

Устройство и принцип работы

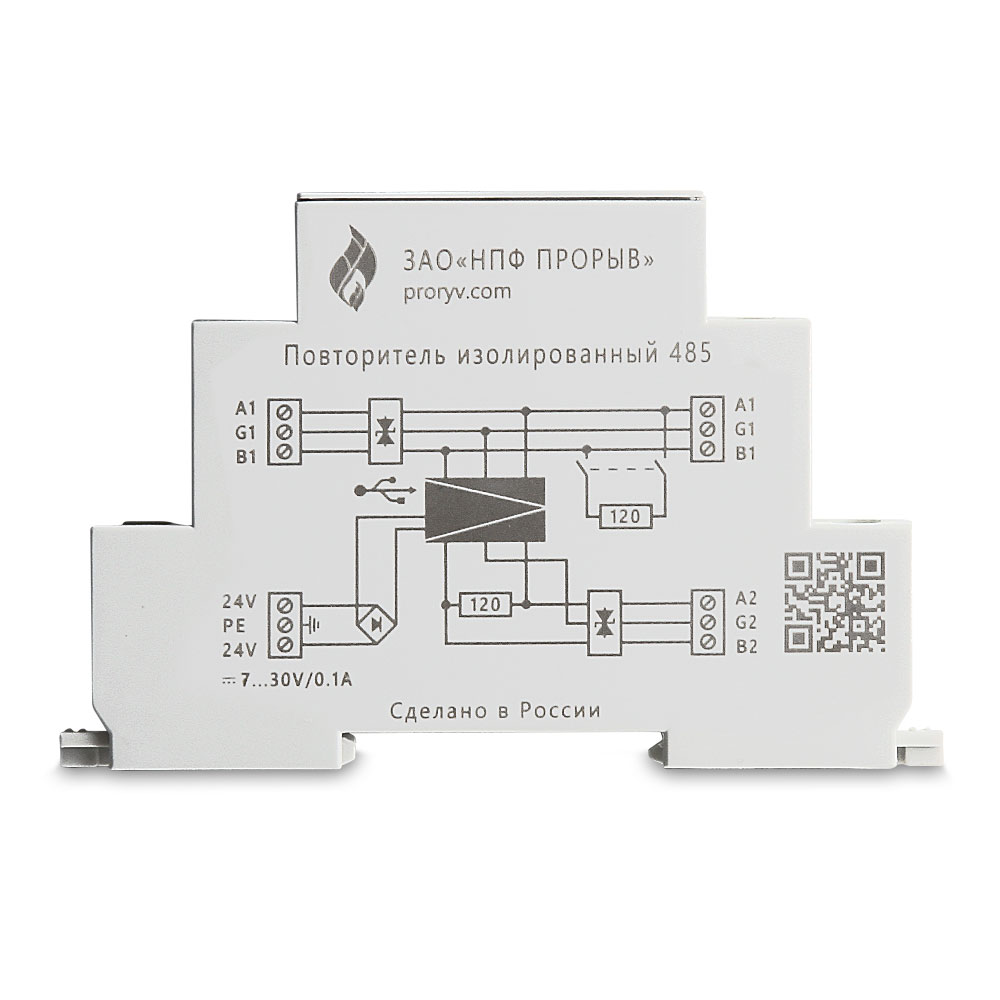

ПИ-485 выпускаются в унифицированных пластмассовых корпусах. Присоединение проводов питания и коммутируемых электрических цепей выполняется на клеммы под винт. Схемы подключения нанесены на корпус ПИ-485. Крепление ПИ-485 выполняется на монтажную DIN-рейку шириной 35 мм. Обеспечивается надежная трехступенчатая схема защиты RS-485 на базе быстродействующих газоразрядных трубок, токовых предохранителей и ограничительных диодов.

Поддерживаются следующие режимы работы: 0 – конвертер USB↔2 х RS-485; 1 — повторение данных c автома-тическим определением параметров сигнала; 2 — повторение данных заданного формата; 3 — повторение данных заданного формата с максимально возможной скоростью передачи; 4 — повторение данных c заданной длительностью импульса.

Условия эксплуатации

• Диапазон рабочих температур от -40° до +70°C
• Относительная влажность, не более 80% при t=25°C

Габаритные размеры и масса

• 18x103x62 мм
• 65 г

Технические характеристики

Напряжение питания	24 (от 7 до 30) В
Потребляемый ток, макс.	200 мА
Потребляемый ток, типовой	90 мА (24 В)
Скорость последовательной передачи данных	300 … 115 200 бод
Каналы связи	2 (1/1), TD, RD, полудуплекс
Битовая задержка, не более	2 мкс
Битовое искажение, не более	1,5 %
Гальваническая развязка	VCC // USB // RS-485(1) // RS-485(2) // RS485(3)
Испытательное напряжение, интерфейс передачи данных	3 кВ DC
Формат файла / кодирование)	UART (9/10/11 бит переключение, NRZ)
Нагрузочный резистор / Защитное смещение линии	750 Ом / 150 Ом / 750 Ом
Степень защиты: по корпусу / по клеммам	IP40 / IP20
