Преобразователь RS-485 в Ethernet на 16 портов

Назначение

Преобразователь RS-485 в Ethernet на 16 портов предназначен для подключения промышленного оборудования с интерфейсом RS-485 к сети Ethernet в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системах технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Устройство обеспечивает удалённый опрос, мониторинг и обмен данными между полевым оборудованием и программным обеспечением верхнего уровня.

Преобразователь используется как шлюз между 16 линиями RS-485 и IP-сетью предприятия. К нему подключают счётчики, контроллеры, реле, модули ввода/вывода, измерительные приборы и преобразователи частоты. Устройство применяется в системах учёта энергоресурсов, диспетчеризации, автоматизации зданий и управления технологическими процессами.

Устройство и принцип работы

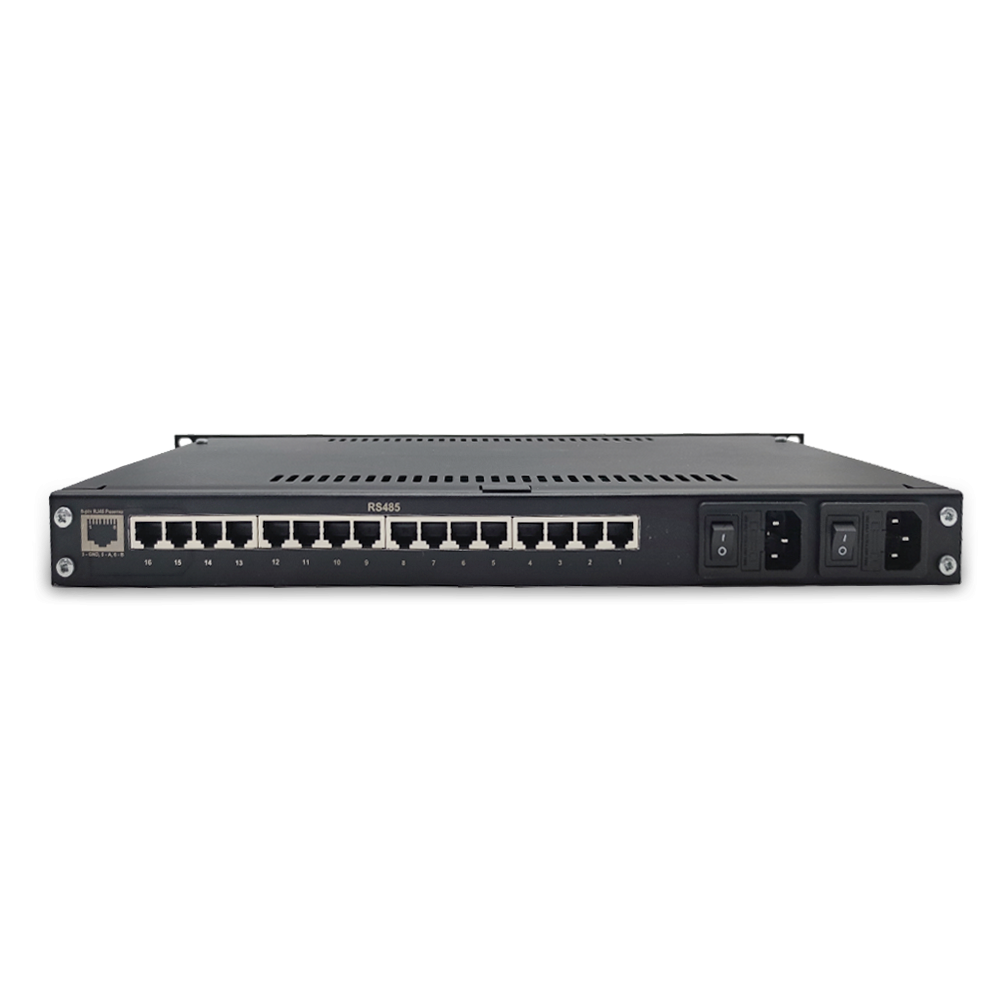

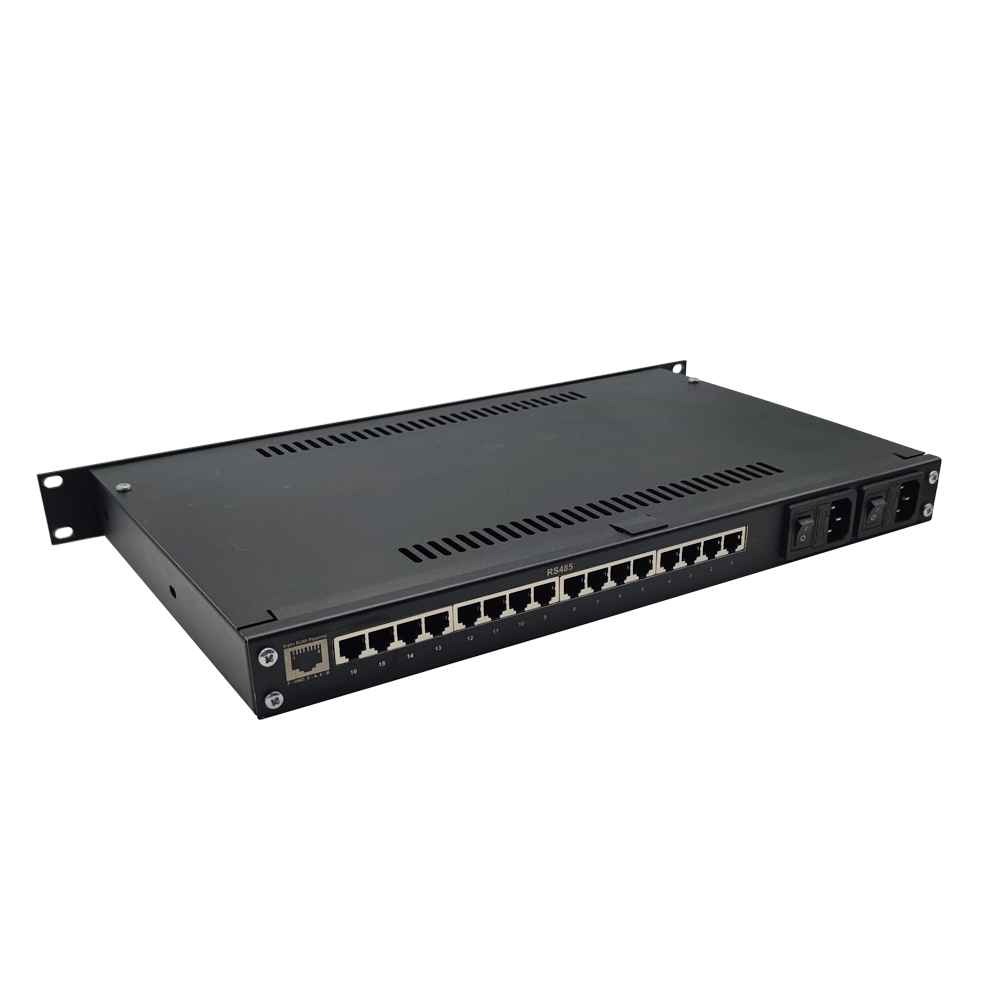

Устройство оснащено 16 гальванически изолированными портами RS-485 и двумя портами Ethernet 10/100 Мбит/с. Оборудование распределяют по отдельным линиям RS-485, а доступ к нему организуют из локальной сети или через имеющийся IP-канал связи.

Запросы программы верхнего уровня поступают по Ethernet, передаются в соответствующую линию RS-485, а ответы подключённых устройств возвращаются по IP-сети. Преобразователь поддерживает обмен Modbus RTU ↔ Modbus TCP и прозрачную передачу данных RS-485 через TCP/IP.

Основные функции

• Подключение к IP-сети оборудования, распределённого по 16 линиям RS-485.
• Преобразование обмена Modbus RTU ↔ Modbus TCP.
• Прозрачная передача запросов и ответов последовательных устройств через TCP/IP.
• Удалённый доступ к счётчикам электроэнергии и другим устройствам с интерфейсом RS-485.
• Передача данных в SCADA-системы, программы диспетчеризации и учёта энергоресурсов при поддержке выбранного режима обмена.
• Распределение оборудования по линиям с гальванической изоляцией каждого порта RS-485.

Каналы и способы передачи данных

• Ethernet 10/100 Мбит/с (RJ45).
• GSM/GPRS/EDGE, CDMA, VSAT, Wi-Fi, WiMAX — через внешний маршрутизатор или модем.
• VPN: L2TP, IPsec.
• PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
• Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.

Поддерживаемые протоколы

Преобразователь поддерживает широкий набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (HTTP/HTTPS, FTP, Telnet, NTP/SNTP, SNMP, Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 61850-8-1, МЭК 62056 DLMS/COSEM, МЭК 60870-5-101, МЭК 60870-5-104, OPC DA, OPC UA)*. Возможна реализация нестандартных протоколов под конкретный проект.

* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
Ethernet	2	10/100 BASE-T, RJ45	ПК, Hub, Switch, Шлюз E-422, Шлюз FX969, Modbus-TCP-устройства, E4G, GSM-модемы, Радиосервер точного времени РСТВ-01-01
RS-485	16	Гальванически изолированные, 1200–115200 бод	Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп)

Технические характеристики

Параметр	Значение
Напряжение питания	220 В AC (резервируемое)
Потребляемая мощность	≤ 50 Вт
Резервное питание	Есть (220 В AC)
Рабочая температура	−40 … +60 °C
Влажность	≤ 95 % при 30 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	482 × 263 × 44 мм
Масса	≤ 3,5 кг
Монтаж	На стену (через кронштейн для настенного крепления), Стойка 19 дюймов (1U)
MTBF (средняя наработка на отказ)	100 000 ч
Срок службы	не менее 20 лет
