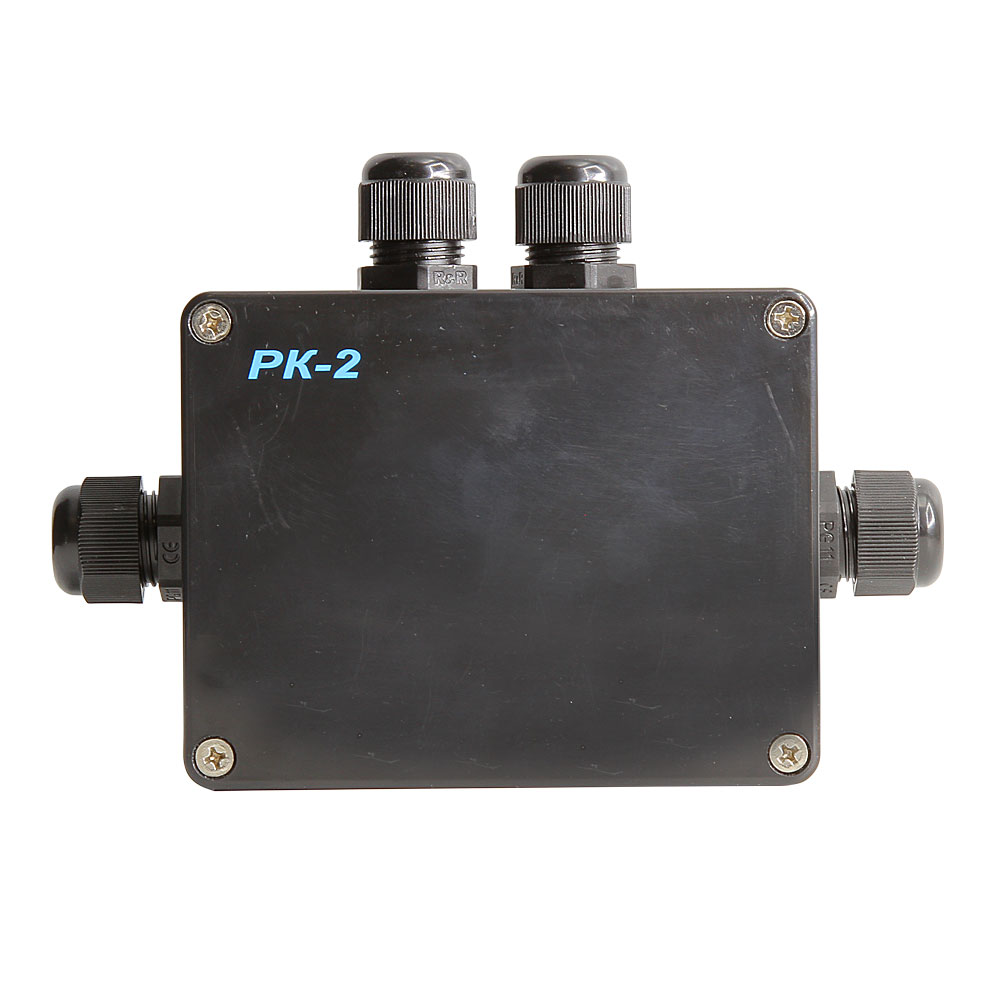

Распределитель канальный РК-2

Назначение

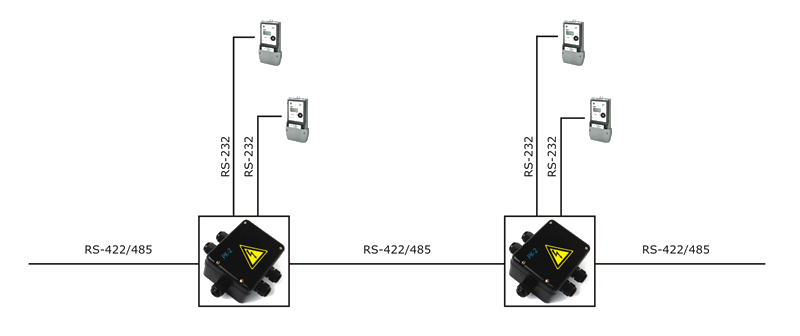

Распределитель канальный РК-2 обеспечивает подключение устройств с интерфейсом RS-232 к сети передачи данных RS-485. Например, РК-2 используется для подключения к телеметрическому каналу сбора данных счётчиков учёта тепла, газа и электроэнергии, оснащённых портом RS-232. Устройство может применяться в автоматизированных системах управления технологическими процессами (АСУ ТП), системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), а также системах технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).

Устройство и принцип работы

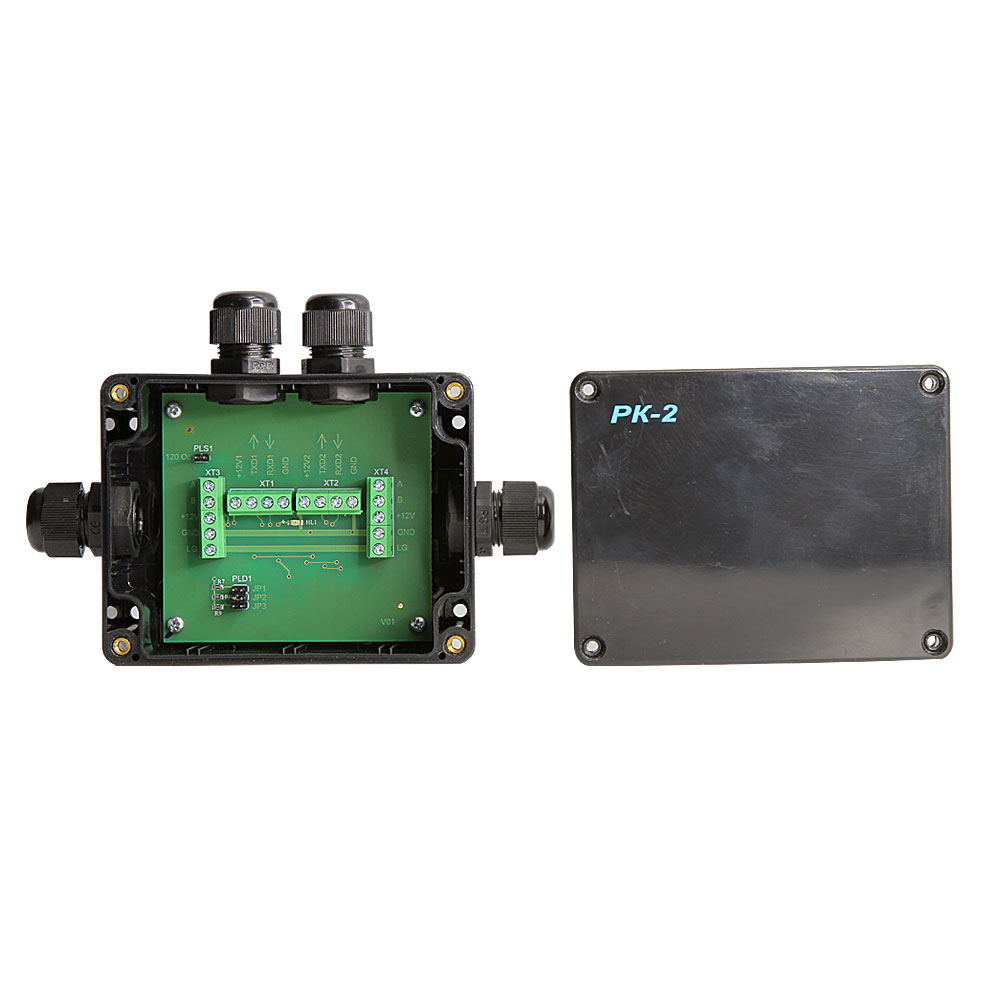

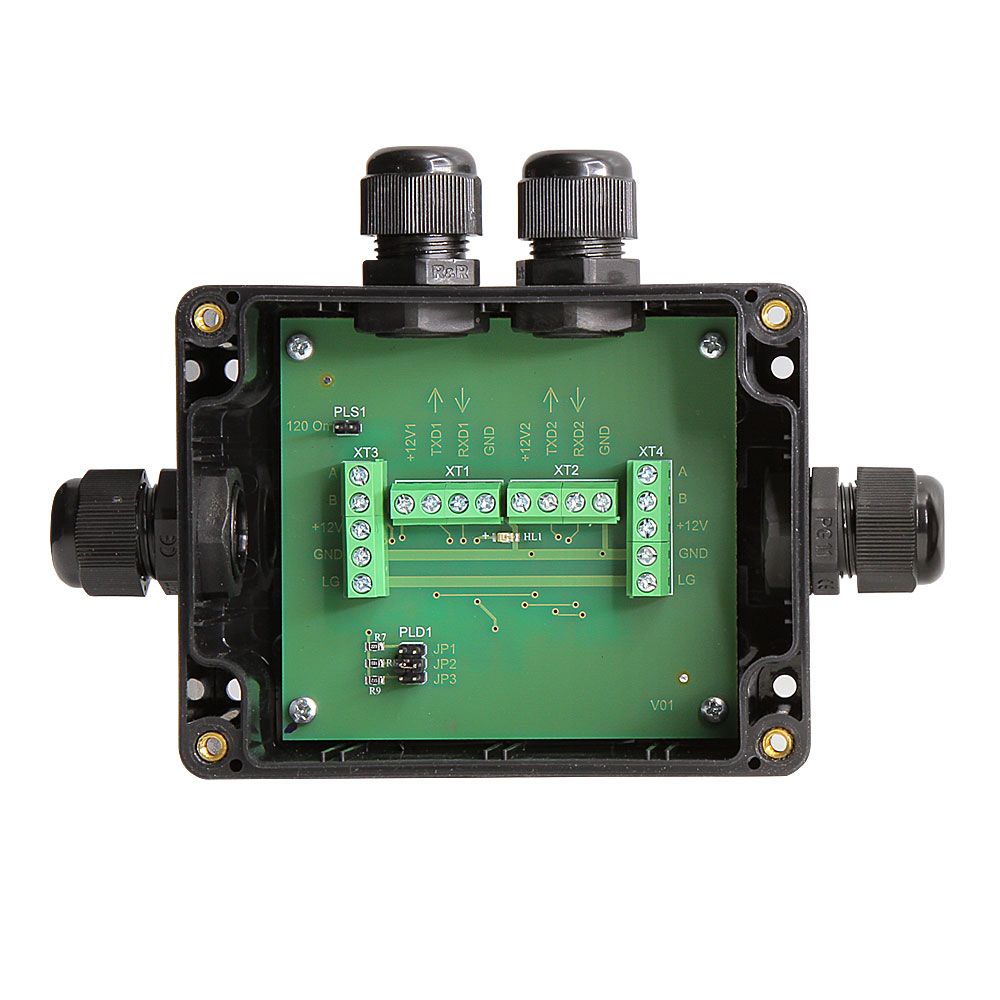

Устройство включает печатную плату со схемой преобразователя интерфейсов RS-232/RS-485, рассчитанной на подключение двух абонентов с интерфейсом RS-232. Для подключения внешних цепей используются винтовые клеммники: пятиконтактная группа — для RS-485, четырёхконтактная — для RS-232. Кабели подводятся через соответствующие гермовводы.

Основные функции

• Трансляция линии RS-485 следующему абоненту системы.
• Взаимодействие счётчиков, подключённых по каналу RS-232, с центром сбора информации.
• Преобразование интерфейсов RS-232/RS-485.

Подключение кабелей

Тип канала	Диаметр кабеля, мм	Тип кабеля
Канал интерфейса RS-485	10–7	FTP
Ответвление интерфейса RS-485	6–4	UTP2, UTP4
Ответвление интерфейса RS-232	6–4	UTP2, UTP4

Технические характеристики

Параметр	Значение
Контакт по IEC	250 В / 6 А / 1,5 мм²
Сопротивление изоляции разобщённых цепей при U = 500 В, не менее	500 МОм
Прочность изоляции разобщённых цепей	1500 В AC
Сопротивление между сообщёнными цепями, не более	0,0025 Ом
Диапазон рабочих температур	−40 … +85 °C
Относительная влажность, не более	≤ 95% при 35 °C
Устойчивость корпуса к нагреву и огню, не более	650 °C
Напряжение питания	12 В DC
Габаритные размеры	166 × 141 × 60 мм
Масса	≤ 0,3 кг
