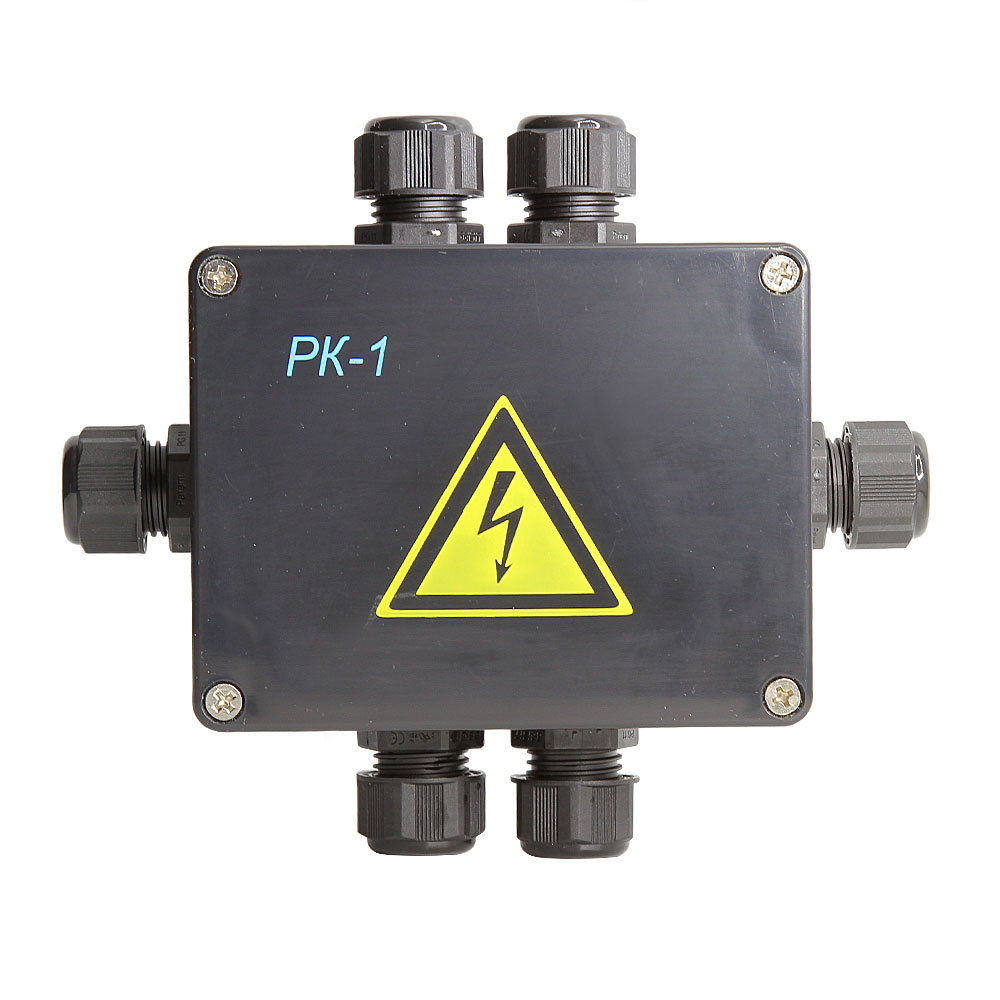

Распределитель канальный РК-1
- В наличии
- 13
Распределитель канальный РК1 предназначен для подключения устройств с интерфейсом RS-422/RS-485 в системах АИИС КУЭ, АСТУЭ, АСУ ТП, АСДУ по каналам информации и резервного питания.
Описание
Назначение
Распределитель канальный РК1 предназначен для подключения устройств с интерфейсом RS-422/RS-485 в системах АИИС КУЭ, АСТУЭ, АСУ ТП, АСДУ по каналам информации и резервного питания.
Устройство и принцип работы

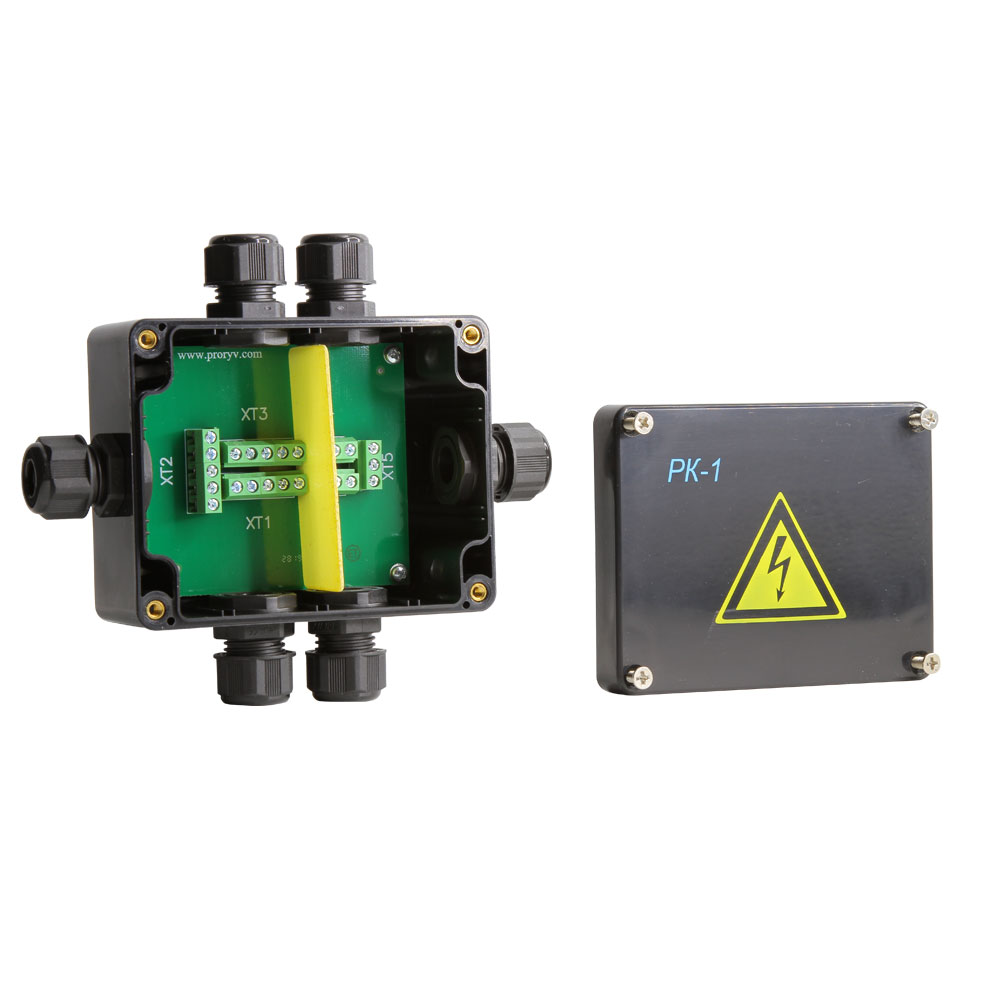

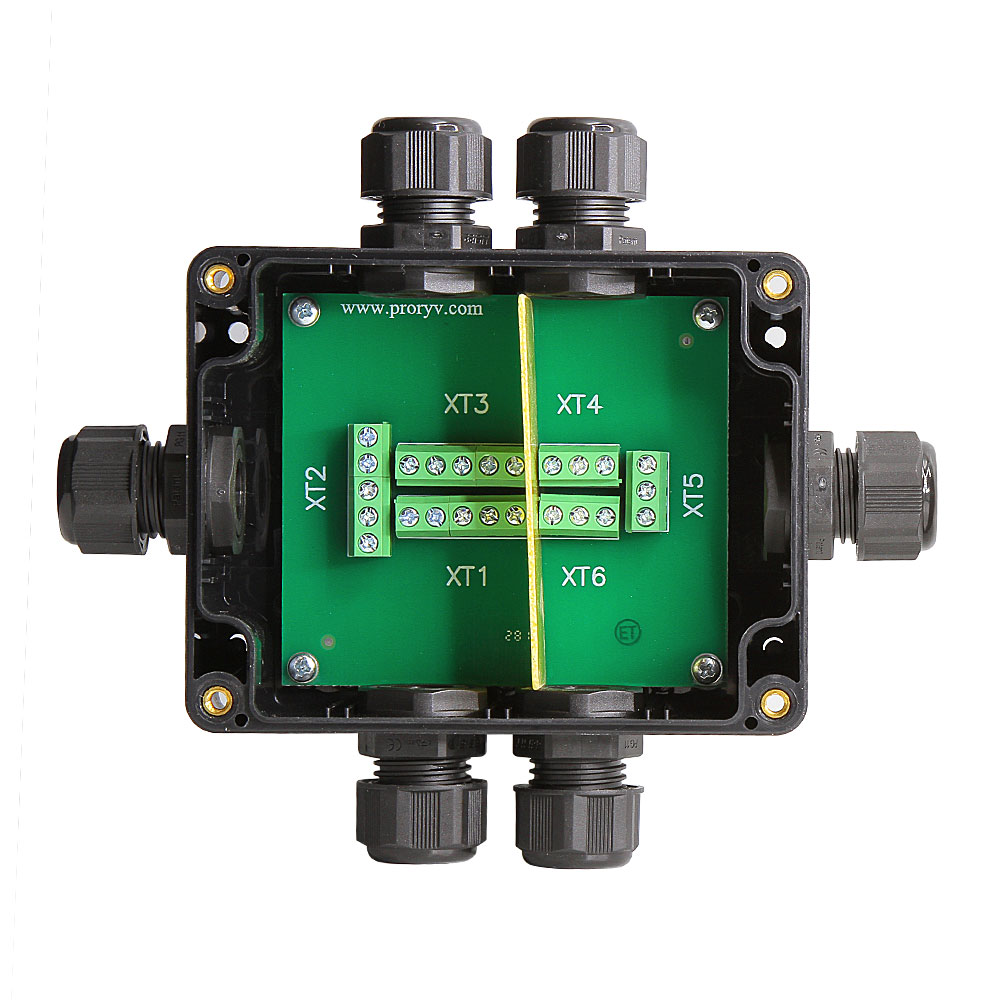

Устройство включает в себя одностороннюю печатную плату, на которой размещено две трехсекционные группы винтовых клеммников: пяти и трехконтактная. Интерфейсные цепи подключаются к пятиконтактной группе. Цепи резервного питания — к трехконтактной. Для каждой секции клеммников в корпусе устройства предусмотрен свой гермоввод.
Основные функции

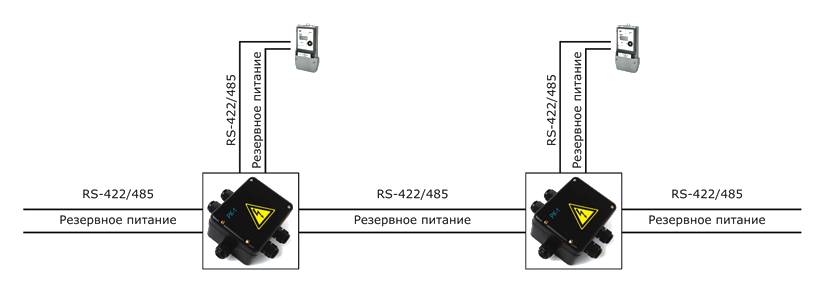

- Ответвление канальных электрических цепей соответствующему абоненту.
- Трансляция канальных цепей следующему абоненту системы.
- Возможность подключения резервного питания приборов.
| Тип канала | Диаметр кабеля, мм | Тип кабеля |
|---|---|---|
| Канал интерфейса | 10 — 7 | FTP |
| Ответвление интерфейса | 6 — 4 | UTP2, UTP4 |
| Канал резервного питания | 8 — 6 | ПВС 3×1,5 |
| Ответвление резервного питания | 6 — 4 | ПВС2×0,75 |
Технические характеристики
| Контакт по UL | 300 В /4 A / 28–16 AWG |
| Контакт по IEC | 250 B /6 A / 1,5 мм² |
| Сопротивление изоляции разобщенных цепей, U=500B, не менее | 500 МОм |
| Прочность изоляции разобщенных цепей | 1500 В АС |
| Сопротивление между сообщенными цепями, не более | 0,0025 Ом |
| Диапазон рабочих температур | от -40° до +85°C |
| Относительная влажность, не более | 95% при t=35°C |
| Устойчивость корпуса к нагреву и огню, не более | 650°C |
Документация и сертификаты
Документация РК1
