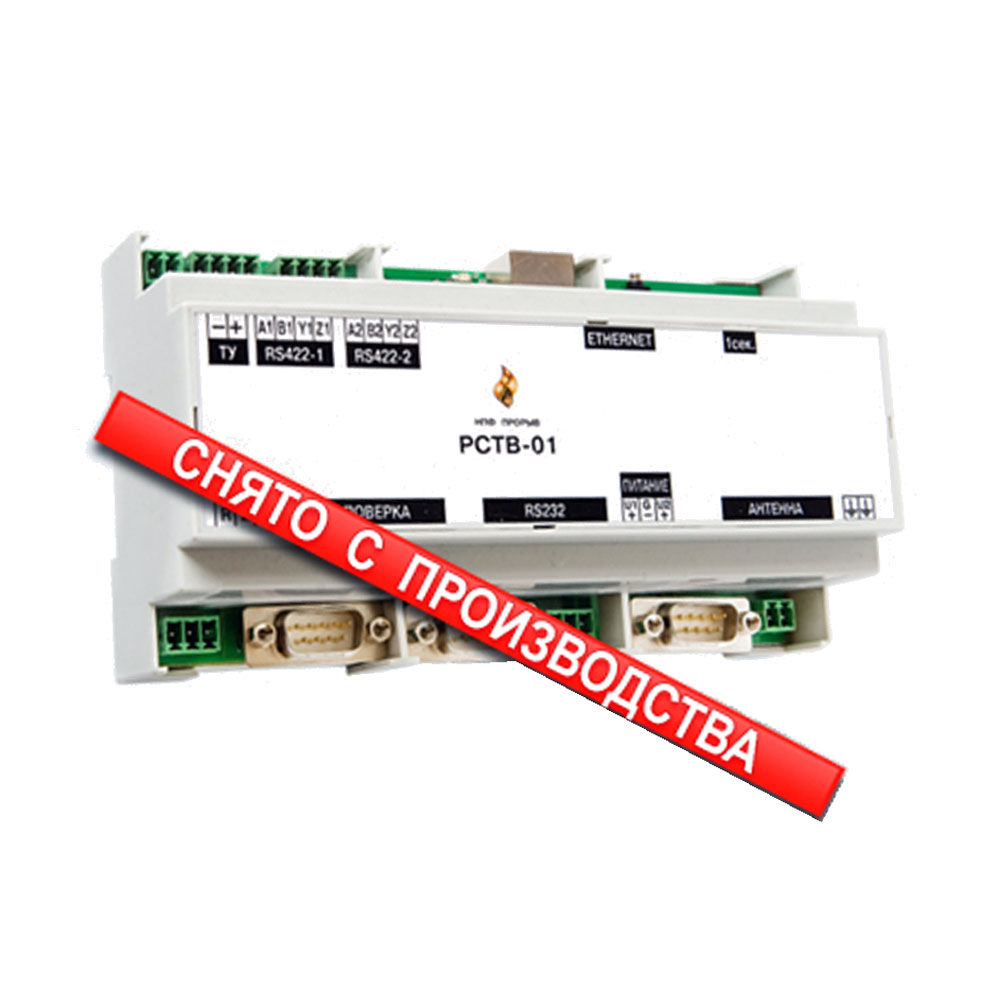

Радиосервер точного времени РСТВ-01

Наличие: Нет в наличии
Модель:

Цена

по запросу

Запросить КПОтветим с ценами и сроками в течение рабочего дня

Нет в наличии

Описание
Загрузки

Описание

Внимание! Устройство снято с производства. Рекомендуется использовать РСТВ-01-01 (ГЛОНАСС).

Назначение

Радиосервер точного времени РСТВ-01 применяется в составе автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). РСТВ-01 является базовым элементом для построения хронометрических систем и систем синхронизации времени различного назначения, обеспечивает точное единое время абонентов сети по эталонной шкале времени UTC(SU), обеспечивает регистрацию даты и времени событий и данных в автоматизированных системах.

Устройство и принцип работы

РСТВ-01 работает под управлением высокопроизводительного промышленного микропроцессора, имеет встроенное коммутационное поле для подключения внешних устройств, часы реального времени, поддерживает механизм автоматического включения резервного питания.

На специальном выходе РСТВ-01 формируется собственная шкала времени (ШВ) – последовательность секундных импульсов, синхронизированных метками шкалы времени UTC. Информация о времени принимается от радиостанций РБУ/РТЗ и передается через порты изделия на устройства, включенные в информационно-измерительную систему. При передаче через порт Ethernet используются протоколы NTP/SNTP, передача через порты RS-232 и RS-422-1, RS-422-2 выполняется по протоколу NMEA-0183 в формате пакета GPRMC.

Основные функции

Прием эталонных сигналов частоты и времени, передаваемых радиостанцией РБУ на частоте 66,6 кГц.
Прием эталонных сигналов частоты и времени, передаваемых радиостанцией РТЗ на частоте 50,0 кГц.
Выдача информации о системном времени по протоколам NTP/SNTP и NMEA-0183.
Формирование сигнала телеуправления с привязкой к точному времени.
Синхронизация шкал времени системных таймеров компьютеров.
Протоколирование работы.

Особенности и преимущества

Поддержка сигналов РБУ и РТЗ
Для синхронизации времени компьютера с РСТВ-01 не требуется устанавливать специальное ПО.
Наличие сигнала телеуправления с привязкой к точному времени.
Выходной сигнал «1 с», формирующий прямоугольные импульсы положительной полярности.
Питание 24 В DC.
Широкий диапазон рабочих температур −40…+60 °C.
Наличие сертификата о поверке как средства измерения.

Каналы связи

Ethernet 10/100 Мбит/с (RJ45).
GSM/GPRS/EDGE, CDMA, VSAT, Wi-Fi, WiMAX, радиоканал УКВ-диапазона (через внешний модем).

Поддерживаемые протоколы

РСТВ-01 поддерживает широкий набор стандартизированных промышленных и прикладных протоколов передачи данных (HTTP/HTTPS, FTP, Telnet, NTP/SNTP, SNMP, NMEA-0183)*. Возможна реализация нестандартных протоколов под конкретный проект.

* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
Ethernet	1	10/100 BASE-T, RJ45	ПК, Hub, Switch, устройства, поддерживающие синхронизацию времени по протоколам NTP/SNTP
RS-232	1	—	Устройства, поддерживающие синхронизацию времени по протоколу NMEA-0183
RS-422	2	—	Устройства, поддерживающие синхронизацию времени по протоколу NMEA-0183
Телеуправление	1	DC 2 А / 60 В;	Исполнительные механизмы. Формирование сигнала с привязкой к точному времени
Выходной сигнал «1 с»	1	прямоугольные импульсы положительной полярности на нагрузке 3 кОм; длительность 0,5…3 мс; уровни ≥2,4 В и ≤0,4 В	Устройства, поддерживающие синхронизацию времени по импульсам
Поверка	1	—	Сервисный интерфейс для первоначальной настройки и поверки

Технические характеристики

Параметр	Значение
Процессор	ARM-совместимый
Операционная система	RTOS
ОЗУ (SDRAM)	128 МБ
Флеш-память (FLASH)	512 МБ
Флеш-память для архивов	512 МБ
Напряжение питания	24 В DC
Потребляемая мощность	≤ 10 Вт
Резервное питание	Есть — второй автономный вход питания с автовыбором
Рабочая температура	−40 … +60 °C
Влажность	≤ 95% при 35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	159 x 94 x 58 мм
Масса	≤ 0,5 кг
Монтаж	На стену, на DIN-рейку
MTBF (средняя наработка на отказ)	≥ 55 000 ч
Срок службы	≥ 12 лет
Пределы допускаемой абсолютной погрешности синхронизации фронта импульсов 1 с относительно шкалы UTC (SU)	± 10 мс
Задержка сигналов времени на портах Ethernet, RS 422-1, RS 422-2, RS-232 относительно выходных сигналов 1 с, не более	± 500 мс

1.22 09.04.2019	Изменено: Система времени GPS использует 10-разрядный счётчик для учёта количества GPS-недель. Максимальное значение счетчика — 1023 недель. 6 апреля 2019 года произошло переполнение счетчика, что повлияло на метки времени, выдаваемые встроенным ГЛОНАСС/GPS приемником в РСТВ. Внимание! Если в вашем экземпляре РСТВ-01-01 установлен навигационный приемник MNP настоятельно рекомендуем обновить прошивку навигационного приемника. Тип навигационного модуля выводится в нижней информационной строке Веб-интерфейса РСТВ-01-01.
1.21 05.02.2019	Изменено: Вместо Adobe Flash используется HTML5.
1.20 12.10.2018	Изменено: Stratum NTP сервера на "первичный сервер". Доработан режим автономной работы для РСТВ-01-01, выпущенных до 2015 г.
1.19 20.11.2017	Добавлено: Поддержка протокола Modbus TCP. Выдача информации о местоположении и текущем времени (UTC) по карте. Выдача информации о местоположении на стартовой странице WEB интерфейса. Выдача информации о местоположении и времени по портам RS-485 и RS-232 в формате пакета $GPRMC
1.18 28.09.2016	Изменено: Повышена стабильность приема точного времени. Повышена точность времени, передаваемого по линиям RS485. Добавлено: Поддержка последних модификаций РСТВ.
1.17 03.03.2016	Добавлено: Замыкание ТУ по умолчанию каждую секунду на 100 мс. Поддержка SNMPv2. Текстовый файл (mib) с информацией обо всех SNMP ресурсах, поддерживаемых устройством, доступен по ссылке: http://<IP адрес РСТВ>/rstv.mib Скорректирован формат пакета $GPRMC.
1.16 30.03.2015	Добавлено: Настройка выхода ТУ на срабатывание в заданное время суток. Например, для синхронизации устройств, не поддерживающих протокол NTP.
1.15 24.12.2014	Добавлено: Поддержка навигационного приемника МНП-М7.
1.14 27.10.2014	Изменено: Используется часовой пояс UTC+3 для отображения московского времени на главной странице WEB интерфейса РСТВ.
1.13 16.05.2014	Изменено: выделена метрологически значимая часть ПО с контролем ее корректности и целостности.
1.12 19.06.2013	Изменено: повышена стабильность работы. Исправлено: ошибка отображения времени на главной странице Веб интерфейса РСТВ.
1.11 19.12.2012	Изменено: алгоритм работы с навигационным приемником. После включения РСТВ не происходит сброс приемника, за счет этого сокращено время установления рабочего режима.
1.10 05.09.2012	Добавлено: автоматическое создание файла конфигурации при его отсутсвии. Добавлена запись в реестр типа модуля точного времени.
1.9 31.08.2010	Добавлено: в WEB интерфейс добавлено графическое отображение текущего состояния, видимых спутников, настройки режимов работы и т.д.
1.6 22.01.2010	Изменено: алгоритм выдачи информации о времени. Выдается при пребывании не менее четырех спутников в зоне видимости. Процедура сброса часов. Алгоритм работы в автономном режиме при отсутствии точного сигнала. Добавлено: возможность настройки через WEB сервер. Исправлено: зависание модуля ГЛОНАСС при сбросе.
1.5 10.09.2009	Изменено: WEB интерфейс. Добавлено: настройка выбора источника точного времени (ГЛОНАСС или GPS). Выставление временной зоны Москва с переходом на летнее время. Запрет выдачи времени на границе перехода сезона.
1.3 25.08.2009	Изменено: алгоритм учета наличия спутников в зоне видимости при выдаче информации о времени.
1.2 15.06.2009	Добавлено: поддержка ГЛОНАСС. Автоопределение подключенного модуля. Исправлено: проблема с плохими данными о времени при старте.
1.0 15.09.2008	Выход программы.

1.3 28.09.2016	Изменено: повышена точность приема времени на COM порте
1.2 03.11.2015	Добавлено: поддержка COM портов с номером более 10
1.1 28.11.2008	Добавлено: настройка в файле TimeInfo.ini для значений порога коррекции времени в ОС и частоты проверки времени. Возможность загрузки внешней dll или exe файла и вызов dll при установке времени. Запись в реестр последней установки времени.
1.0 18.11.2008	Выпуск программы.

Вер/Дата	CP16L.10	CP16L.12	CP16L.20
71.9 14.11.2016			Установлены обновления Windows Embedded Compact 7.0 до 09.2016 года
6.7 10.11.2014		Добавлена поддержка новой карты памяти
71.4 25.08.2014			Исправлен драйвер последовательного порта
71.3 20.06.2014			Выпущена версия ОС 71.3 для устройств с процессорным модулем CP16L.20
7.5 19.06.2013	Выпущена версия ОС 7.5 . Изменено: обновлен драйвер RTC. Добавлено: установлены обновления для Windows CE 5.0 за 2012 год.
6.5 19.06.2013		Выпущена версия ОС 6.5 для устройств с процессорным модулем CP16L-12. Изменено: обновлен драйвер RTC. Добавлено: установлены обновления для Windows CE 5.0 за 2012 год.
6.3 20.05.2011		Выпущена версия ОС 6.3 для устройств с процессорным модулем CP16L-12. Изменено: обновлен драйвер работы с платой УК. Решена проблема фиксации изменений на дискретных входах с частотой более 5 Гц. Автоматический запуск DiskInfo отключен для ускорения загрузки ОС. Все обновления за 2010 год включены в образ ОС. Исправлено: драйвер NandFlash2. Добавлено: включение внешнего сторожевого таймера (Watchdog) в загрузчиках.
7.2 12.04.2011	Выпущена 7.2 версия ОС. Изменено: обновлен драйвер работы с платой УК. Решена проблема фиксации изменений на дискретных входах с частотой более 5 Гц.
6.2 16.09.2010		Выпущена 6 версия ОС для устройств с процессорным модулем CP16L-12.
7.1 10.09.2010	Выпущена 7 версия ОС. Исправлено: ошибка записи времени во внешнее RTC.
5.3 02.03.2010	Выпущена 5 версия ОС с программой для автоматического обновления образа ОС по Ethernet. Изменено: улучшен сетевой драйвер. * Рекомендуем обновить версию ОС в устройствах, используемых в системах учета электроэнергии.
4.3 18.05.2009	Выпущена программа для автоматического обновления образа ОС по Ethernet.
4.3 16.04.2009	Выпущена программа обновления образа ОС по Ethernet.
4.3 13.03.2008	Выпуск образа ОС версии 4.3.

1.4.39 08.11.2017	Добавлено: Опрос счетчиков через удаленный GSM модем.
1.4.35 01.03.2016	Добавлено: Чтение и запись информации об устройстве. Изменено: Чтение серийного номера. Исправлено: Отображение размерности для показаний квар*ч.
1.4.32 10.02.2016	Добавлено: Отображение прогресса чтения конфигурации модуля. Команда перехода в режим DIALUP. Исправлено: Ошибка в подстановке tcp порта в зависимости от типа линии.
1.4.29 01.11.2015	Добавлено: Дополнительные параметры для настройки опроса счетчиков электроэнергии.
1.4.26 30.09.2014, 10.10.2014	Добавлено: Настройка параметров ПИКА16 из программы конфигурации. Настройка параметров ПИК-24М из программы конфигурации. Изменено: Сборка 10.10.2014 для реализации ФЗ 248 «О внесении изменений в Федеральный закон «Об исчислении времени»
1.4.25 16.06.2014	Добавлено: Модуль ПИКА16. В модуле ПИКА16 добавлено: вывод значений ТИТ, ТИР, состояние ТС, чтение/запись конфигурации.
1.4.24 30.01.2014	Добавлено: Чтение и отображение серийного номера ТК16L/E-422.
1.4.23 29.03.2013	Добавлено: Шифрование протокола обмена с ТК16L/E-422. Изменено: Размер окна настроек отображения статуса УК. Исправлено: Отображение резервной линии мгновенных значений.
1.4.22 14.12.2011	Добавлено: Для модуля Энергетики: журнал команд счетчика, журнал управления нагрузкой, журнал управления тарифами, посылка команд управления, посылка прямой команды. Изменено: Добавление счетчика в модуле Энергетики. Исправлено: Обмен по радиоканалу.
1.4.21 16.11.2011	Добавлено: Для счетчиков подключенных через PLC концентратор добавлена возможность отправки команд, задание маски считываемых данных в параметрах счетчика, ведение журнала команд. Изменено: Расширен диапазон ввода времени таймаута ответа по радиоканалу. Исправлено: Закрытие формы при групповом обновлении контроллеров. Изменение пароля в настройках TK16L.
1.4.20 27.09.2011	Добавлено: В связи с отменой перехода на зимнее время при установке флага «Переход на летнее время и обратно» в окне редактирования временной зоны выводится предупреждение.
1.4.19 07.07.2011	Добавлено: Модуль PLC. В модуле PLC добавлено: выполнение команд, чтение текущего состояния счетчика, чтение показаний барабанов, чтение журнала нагрузки, чтения журнала тарифов, журнал работы концентратора, чтение топологии сети. Изменено: Параметры поверки. Значение свойства «номер линии» ограниченно четырьмя. Исправлено: Алгоритм переподключения по радиоканалу при изменении параметров радиомодема. Алгоритм переподключения по протоколу TK16L при изменении параметров подключения.
1.4.18 29.03.2011	Добавлено: В модуле УК16L добавлена вкладка для поверки аналоговых входов контроллера. Для поверки аналоговых входов контроллера на них подается заданный тестовый сигнал. Затем выполняется измерение сигнала и расчет отклонений измеренных значений от значения, заданного пользователем.
1.4.17 16.02.2011	Добавлено: Вывод информации о версии программного обеспечения контроллера. Вывод информации о значении CRC метрологически значимой части ПО.
1.4.16 27.01.2011	Добавлено: Проверка CRC метрологически значимой части ПО на совпадение с данными сертификата. Введен параметр «глубина хранения данных» для модуля Энергетика. Исправлено: Алгоритм работы со старой версией RemoteAdmin.
1.4.15 30.11.2010	Добавлено: Вывод аналоговых значений ТИТ для УК. Заголовок и комментарии к параметрам контроллера.
1.4.14 03.08.2010	Изменено: Определение типа команды в параметрах ModbusUniversal.
1.4.13 23.07.2010	Добавлено: Проверка версии контроллера при чтении состояния модемного подключения.
1.4.12 22.06.2010	Изменено: Отображение профиля энергетики.
1.4.11 27.05.2010	Изменено: Редактирование строки инициализации модема. Отображение состояния модема.
1.4.10 17.05.2010	Изменено: отображение профиля в модуле Энергетика.
1.4.9 27.04.2010	Добавлено: чтение 3-х минутного профиля.
1.4.8 20.04.2010	Добавлено: чтение состояния GSM/GPRS/VPN. Параметр «Задержка чтения последней получасовки» для модуля Энергетики.
1.4.7 12.04.2010	Изменено: алгоритм работы по радиоканалу через RS-485 и RS-232.
1.4.6 31.03.2010	Изменено: алгоритм чтения данных модуля Энергетики через радиоканал.
1.4.5 26.03.2010	Добавлено: поддержка связи по радиоканалу через удаленные порты RS-232.
1.4.4 22.03.2010	Добавлено: Модуль ModbusUniversal. Возможность просмотра и редактирования списка Modbus команд контроллера, также параметров команд. Интерактивное отображение ответов на Modbus команд.
1.4.3 01.02.2010	Изменено: Интерфейс отображения состояний в модулях УК16L, ТМДА24, РП-422. Исправлено: Подключение по радиомодему через ретрансляцию.
1.4.2 21.01.2010	Изменено: Ошибка при чтении настроек TK16L.
1.4.1 20.01.2010	Изменено: Изменения в интерфейсе.
1.4.0 15.01.2010	Добавлено: Модуль УК16L. Возможность чтения состояния УК, чтение/запись конфигурации УК. Модуль ТМДА24. Возможность чтения состояния ТМДА, чтение/запись конфигурации ТМДА24. Модуль РП-422. Возможность чтения состояния РП-422, чтение/запись конфигурации РП-422. Изменено: В дерево описание добавлен узел «Модули». Модуль «Энергетика» перенесет в узел «Модули».Исправлено: Отображение данных профиля счетчика и значений барабанов за несколько дней.
1.3.2 21.09.2009	Изменено: убран скроллинг в форме добавления точки измерения.
1.2.8 03.08.2009	Изменено: максимальные границы параметров трансформации для ТИ.
1.2.7 08.07.2009	Добавлено: если IP адрес устанавливается вручную и выполняется перезагрузка контроллера, то имя узлового элемента дерева изменяется автоматически в соответствии с новым IP адресом.
1.2.6 03.07.2009	Добавлено: параметры ТМДА в настройках TK16L. Исправлено: размерность «Мсек» на «мсек», «КВт» на «кВт» и др.
1.2.5 27.05.2009	Добавлено: определение размерности для активной и реактивной энергии.
1.2.4 12.05.2009	Добавлено: при обновлении ПО launcher.cmd переносится в конец списка.
1.2.3 09.04.2009	Добавлено: настройка порога коррекции времени при работе с источником точного времени (GPS NTP RCH). Исправлено: Экспорт данных журнала УСПД в html.
1.2.2 03.04.2009	Добавлено: при входе в настройки добавлен диалог о вычитывании настроек. В настройках добавлена вкладка для настройки GSM, GPRS модема.
1.1.10 27.01.2009	Добавлено: параметры настройки TK16 для поддержки скриптов.
1.1.9 06.10.2008	Добавлено: определение параметров сбора мгновенных значений.
1.1.8 29.09.2008	Добавлено: в настройки кол-во попыток и режим при закачивании и скачивания файла.
1.1.7 23.09.2008	Изменено: имя папки по умолчанию при обновлении ПО. Добавлено: более корректная процедура обновления для 1_X_AUTO прошивок.
1.1.6 02.06.2008	Добавлено: поддержка версии прошивки ТК 1_10.
1.1.5 14.05.2008	Изменено: введен запрет на ввод русских символов в имени ТИ. Минимальный предел минимального разбега времени счетчика уменьшен до 2 сек.
1.1.4 14.04.2008	Добавлено: определение скорости в настройках радиоканала. Определение параметров мин. и макс. разбега времени при корректировке часов счетчика.
1.1.3 08.04.2008	Изменено: пользовательский интерфейс. Добавлено: настройки для радиоканала.
1.1.2 20.03.2008	Изменено: исправлена ошибка при чтении пустого журнала работы со счетчиком.
1.1.1 07.03.2008	Добавлено: поддержка Vista SP1. Автоматическая отчистка лога. Изменено: отрисовка грида. Режим видимости кнопок настройки.
