Устройство защиты УЗ 485-1

Описание

Назначение

Устройство УЗ 485-1 защищает оборудование передачи данных от импульсных перенапряжений, возникающих в проводных информационных линиях при грозовых разрядах, и от импульсных помех промышленных источников.

Устанавливается в жилых, общественных и промышленных зданиях и сооружениях, включая не отапливаемые помещения.

Устройство и принцип работы

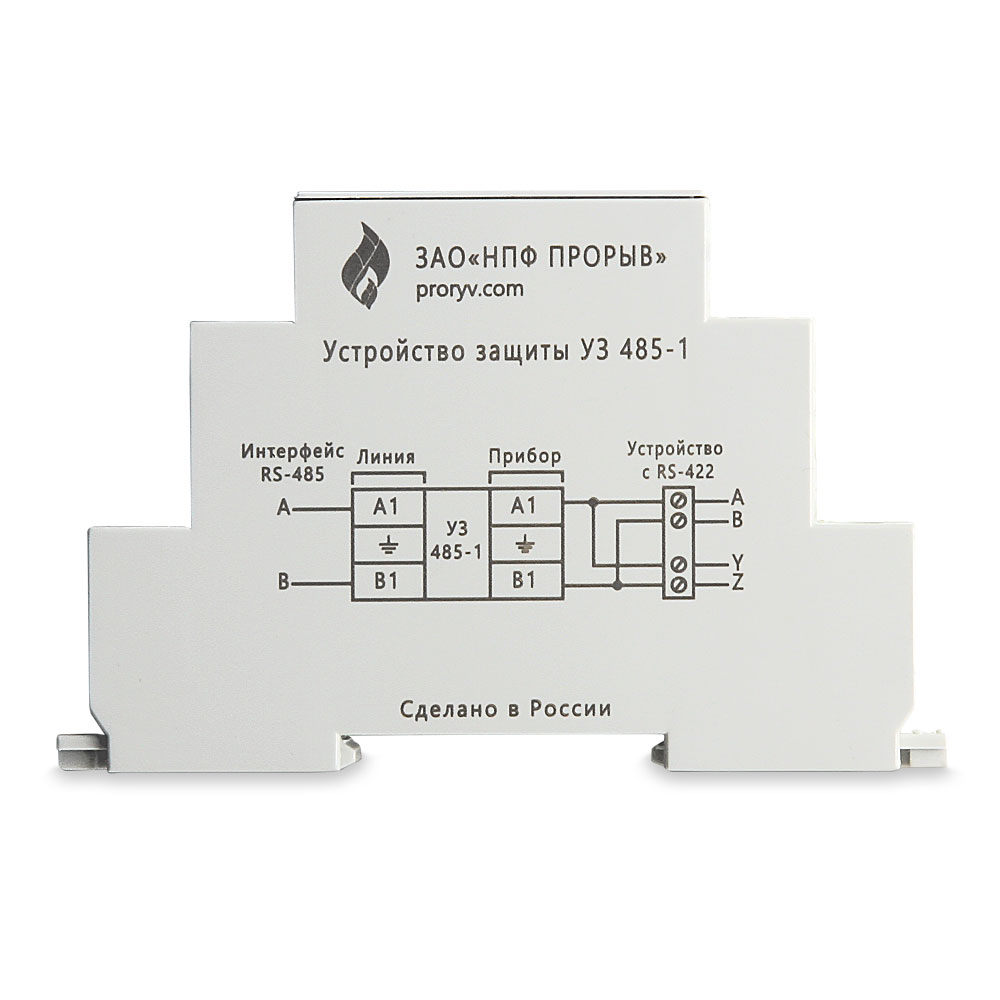

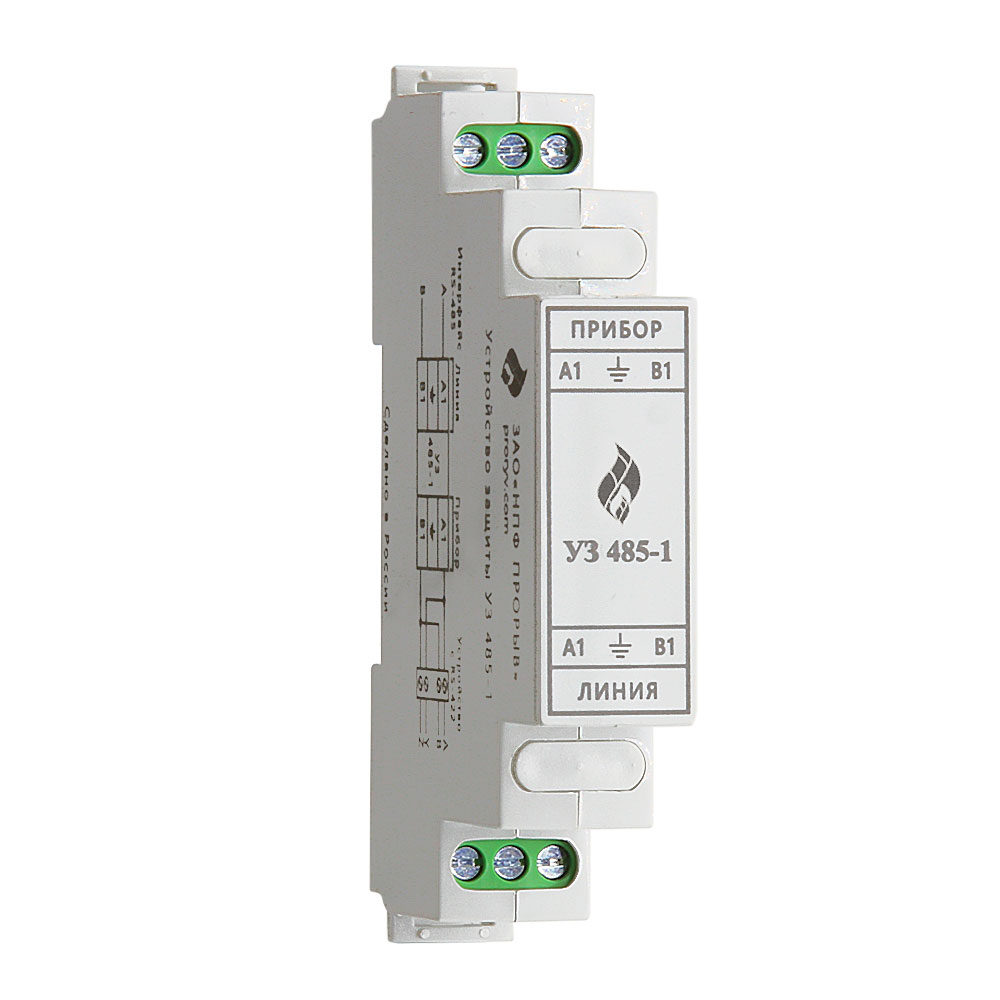

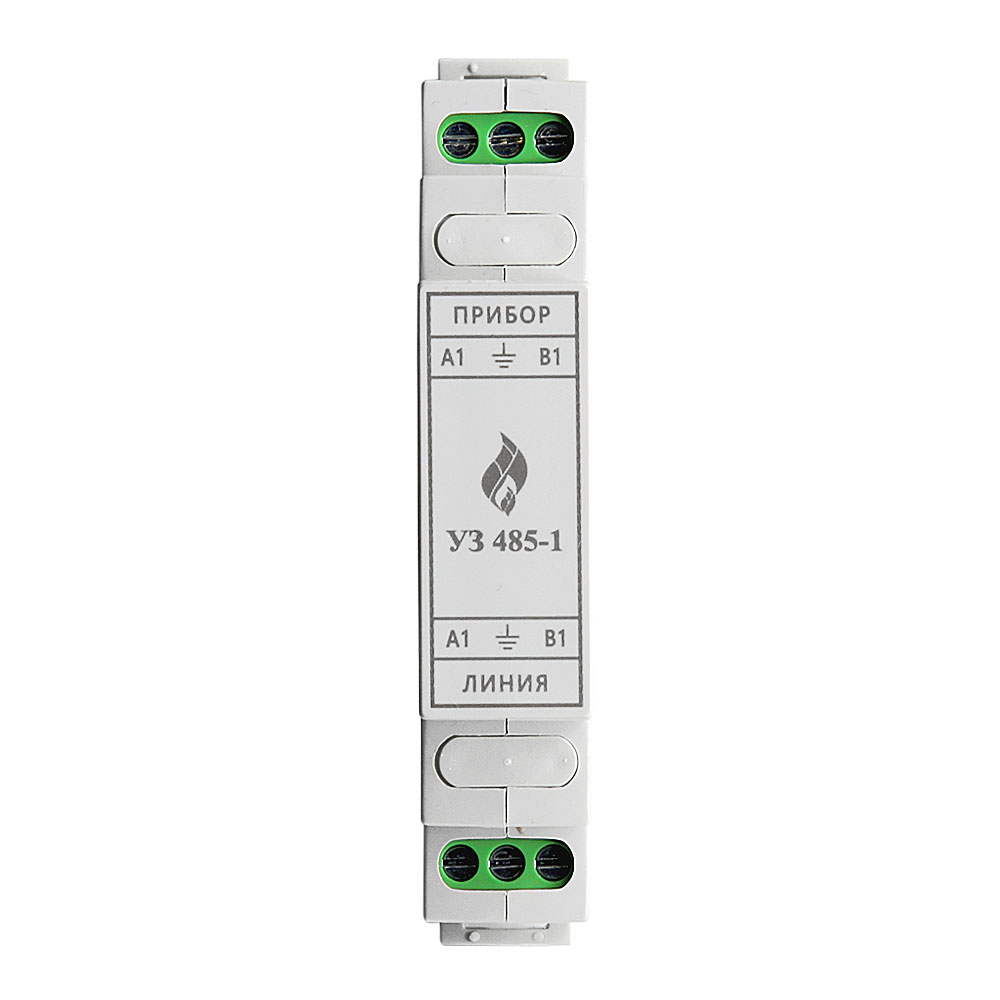

УЗ 485-1 устанавливается на входе защищаемого оборудования. Устройство выполнено в пластмассовом корпусе из пожароустойчивого материала. В корпусе устройства установлена печатная плата с элементами защиты. На корпус нанесена маркировка, необходимая для правильного подключения устройства. УЗ 485-1 подключается в разрыв кабеля. Устройство может устанавливаться на DIN рейку.

Основные функции

• Защита оборудования передачи данных от импульсных перенапряжений и помех.

Условия эксплуатации

• Диапазон рабочих температур от -40° до +80°C
• Относительная влажность, не более 95% при t=35°C

Степень защиты в соответствии с ГОСТ 14254 – IP20. Устройство может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Габаритные размеры и масса

• 18x90x64 мм
• <0,1 кг

Технические характеристики

Количество защищаемых пар	1
Номинальное рабочее напряжение	6 В
Макс. длительное рабочее напряжение	7,37 В
Номинальный ток	200 мА
Максимальный импульсный ток, формы 8/20 мкс	20000 А
Номинальный импульсный ток, формы 8/20 мкс	10000 А
Максимальная импульсная рассеиваемая мощность	1500 Вт
Время срабатывания	<5 нс
Скорость передачи данных	10 Мбит/с
Вносимое сопротивление на линию	10 Ом
Cечение присоединяемых проводников	0,25-1,5 мм²
