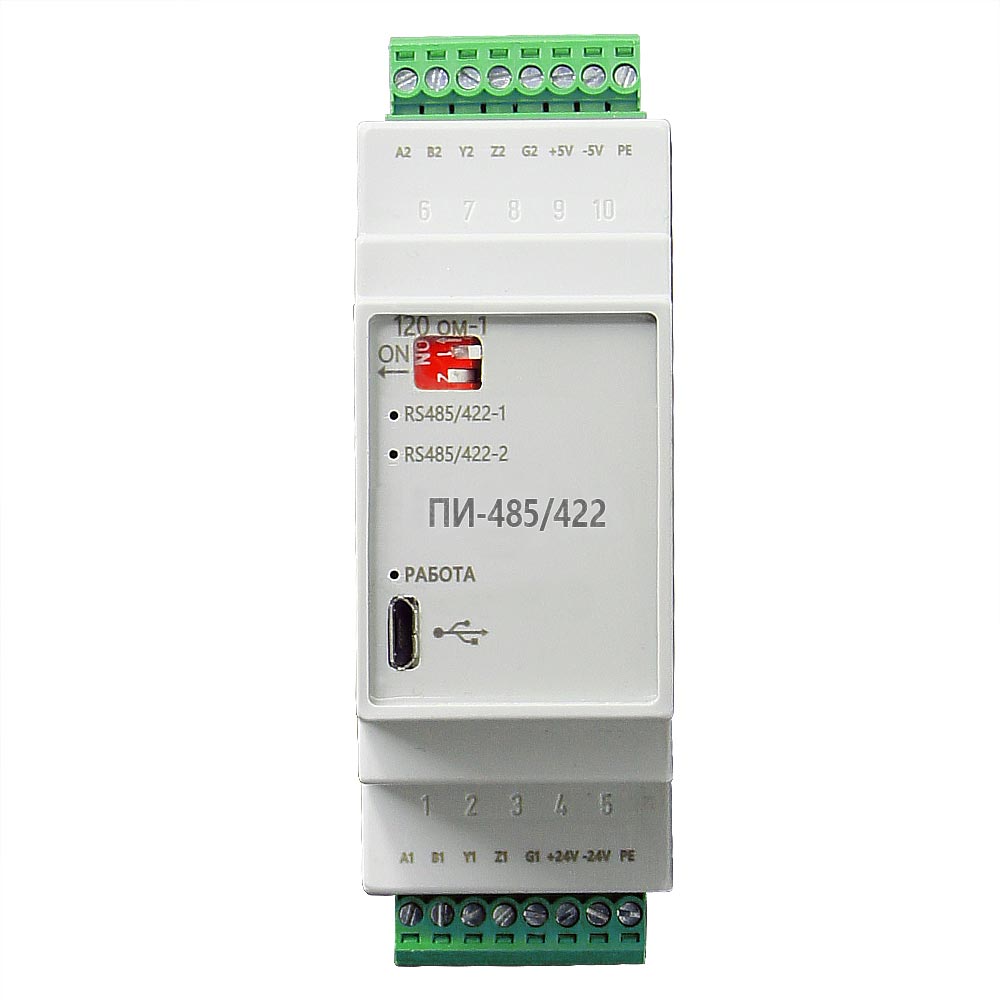

Повторитель изолированный ПИ-485/422

Назначение

Повторитель изолированный ПИ-485/422 используется в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системах технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ) для увеличения нагрузочной способности линии RS-485/RS-422, защиты линии, а также как арбитр-повторитель интерфейса RS-485/RS-422.

Устройство предназначено для организации надёжной передачи данных в промышленных сетях на длинных линиях связи, обладает возможностью арбитража доступа к шине RS-485/RS-422. Гальваническая развязка линий обеспечивает защиту интерфейсов RS-485 и RS-422. ПИ-485/422 позволяет подключить к одной сети RS-485/RS-422 до двух ведущих устройств («master») и обеспечить опрос ведомых устройств («slave») из независимых автоматизированных систем управления технологическими процессами.

Устройство и принцип работы

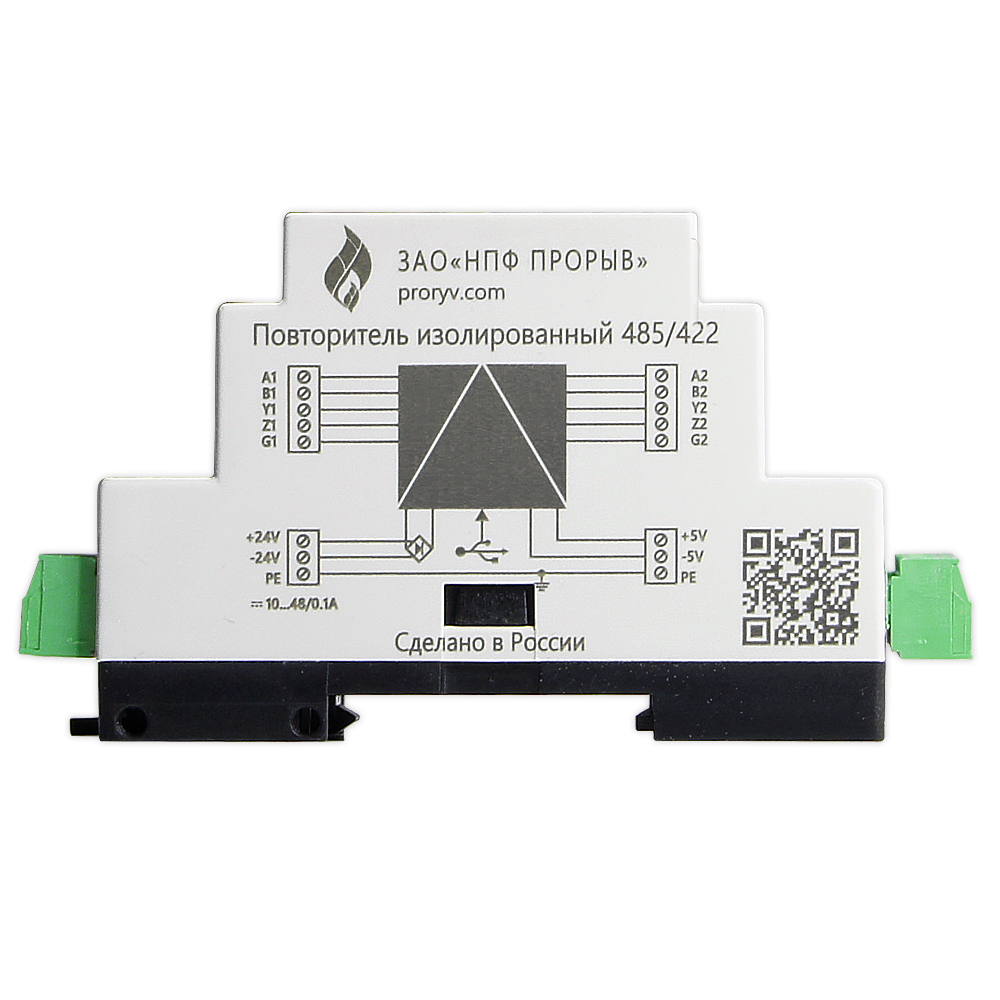

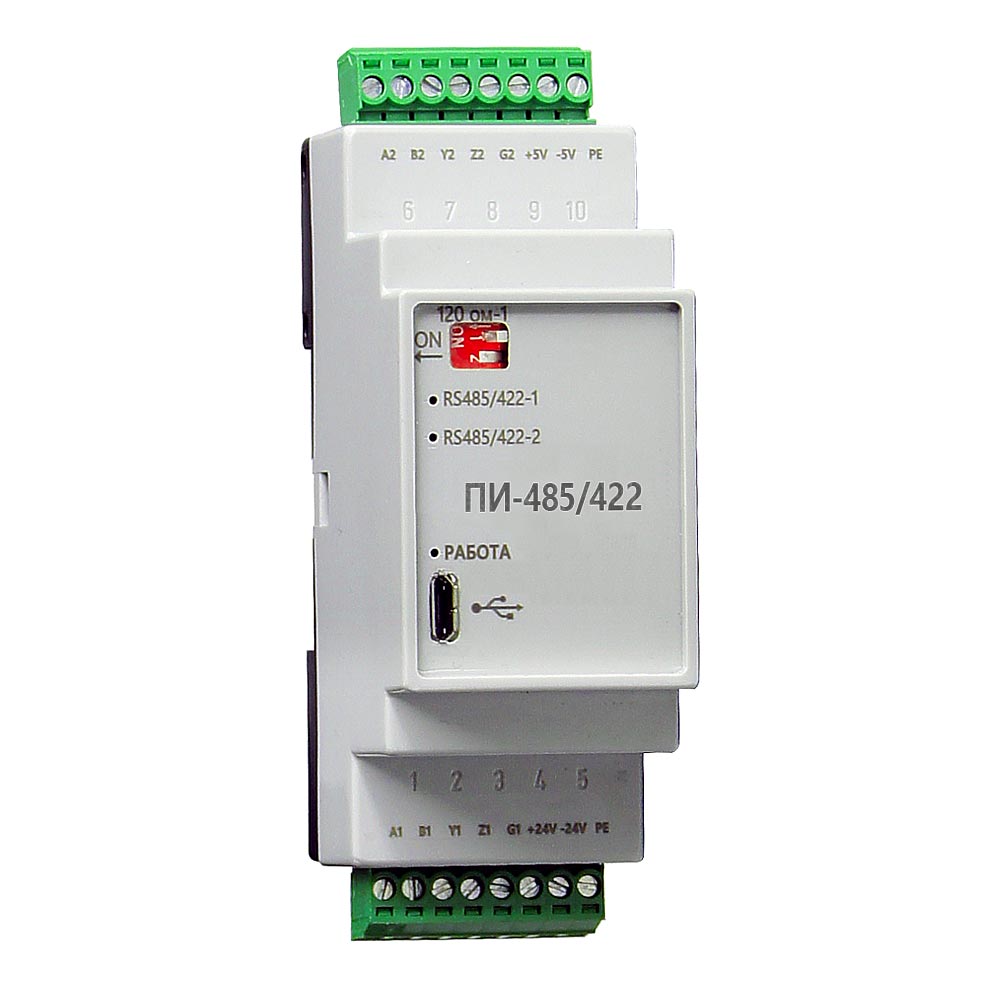

Повторитель изолированный ПИ-485/422 выполнен в унифицированном пластмассовом корпусе. Провода питания и коммутируемые электрические цепи присоединяются к винтовым клеммам. Схемы подключения нанесены на корпус ПИ-485/422. Защита RS-485/RS-422 выполнена на базе быстродействующих газоразрядных трубок, токовых предохранителей и ограничительных диодов.

• Поддерживаются следующие режимы работы:
• повтор данных в неизвестном формате
• повторение данных c заданными параметрами линии связи;
• маршрутизация/арбитраж доступа к шине RS-485/RS-422.
• конвертер USB↔RS-485/RS-422 x 3;

Основные функции

• Повторение сигнала для увеличения дальности передачи в сетях RS-485 и RS-422 с гальванической развязкой трёх цепей.
• Автоматическое разрешение коллизий при одновременной передаче данных от нескольких устройств.
• Возможность подключения до двух ведущих устройств (master) к одной шине RS-485/RS-422 и организация одновременного опроса ведомых устройств (slave) из независимых автоматизированных систем.
• Конвертер USB↔RS-485/RS-422 с независимой гальванической развязкой по трём каналам RS-485/RS-422.
• Постановка запросов в очередь при одновременном поступлении.
• Возможность буферизации и настройки индивидуальных параметров связи для каждого из трёх каналов.
• Защита линий RS-485/RS-422 от импульсных помех, случайного попадания на информационную линию напряжений ~220/380 В, грозозащита, защита от контактного и воздушного электростатических разрядов на уровне ± 30 кВ, защита от микросекундных импульсов по 4-й степени жёсткости (IEC 61000-4-5).

Технические характеристики

Параметр	Значение
Напряжение питания	от 7 до 30 В или от USB
Потребляемая мощность	≤ 5 Вт
Скорость последовательной передачи данных	300–115 200 бод
Гальваническая развязка	VCC // USB // RS-485/RS-422(1) // RS-485/RS-422(2) // RS-485/RS-422(3)
Рабочая температура	−40…+70 °C
Влажность	До 80 % при +25 °C
Степень защиты	IP20 (по клеммам) / IP40 (по корпусу) / IP55 (в составе шкафа)
Габаритные размеры	35 × 86 × 58 мм
Масса	≤ 0,1 кг
Монтаж	На DIN-рейку
