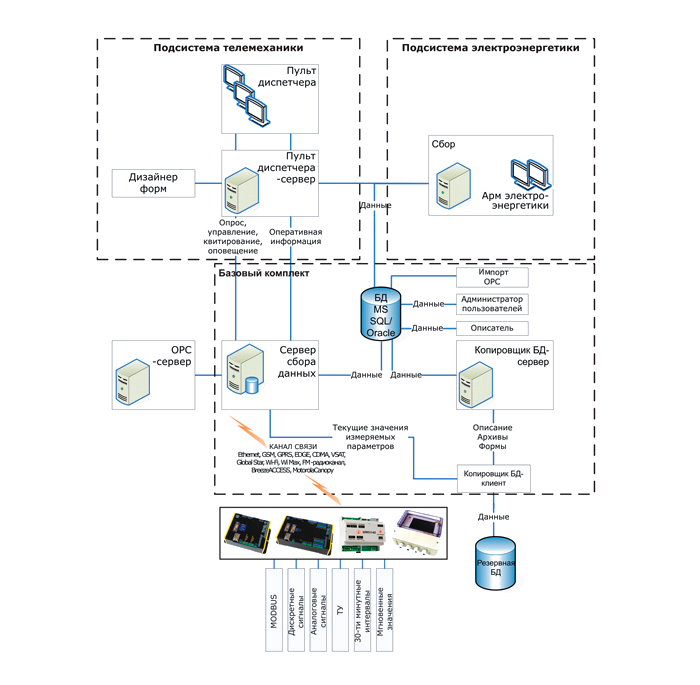

Структура системы и потоки данных

Назначение программных компонентов

Компонент системы Назначение
Настройка Настройка параметров подключения, назначение базы данных для работы.
Администратор пользователей Разделение прав доступа пользователей к информации, средствам управления, инструментам и средствам конфигурации системы.
Описатель Разработка мнемосхем технологических объектов. Назначение датчиков для активных элементов мнемосхем. Задание характеристик отображаемых форм. Ввод алгоритмов управления с использованием средств макропрограммирования. Описатель включает в себя функции приложений Дизайнер-клиент и Описатель оборудования.
Дизайнер-клиент  Выполняет функции описателя, но без непосредственного подключения к БД. Взаимодействует с компонентом Пульт диспетчера-сервер.
Описатель оборудования Описание технических средств, обслуживаемых системой.
Сервер сбора данных

Обеспечение оперативного обмена информацией с терминальными контроллерами.

Сбор и первичная обработка информации, поступающей с датчиков аналоговых и дискретных сигналов. Передача команд управления.

Результат работы – занесение в БД значений параметров с признаками обработки и метками времени.

Пульт диспетчера-сервер Обеспечение доступа к данным для клиентских рабочих мест. Передача клиентам оперативной информации. Трансляция управляющих команд и запросов, переданных с клиентских рабочих мест. Мониторинг событий системы, программ, запущенных на рабочих местах пользователей.
Пульт диспетчера

Выдача оперативному персоналу информации о текущих и архивных значениях параметров, состоянии основного и вспомогательного технологического оборудования и системы управления, сигнализация о нарушениях технологического процесса и представление нормативно-справочной информации на экранах дисплеев в удобном для восприятия виде.

Прием запросов и команд оператора. Распечатка по запросу оператора графиков, отчетов, трендов.

Концентратор

Выдача всей оперативной и архивной информации в удобном для восприятия виде. В приложении выдается сводная информация, поступающая от нескольких Серверов сбора данных. Концентратор имеет смысл использовать на предприятиях, имеющих распределенную БД, например, цеховые БД. Концентратор предназначен для получения интегрированной информации по всему предприятию. При этом единая интегрированная БД предприятия не создается, взаимодействие выполняется при помощи компонента Пульт диспетчера-сервер.

Копировщик БД Создание резервной копии БД. Объединение данных, содержащихся в нескольких БД, в единую БД.
OPC сервер Передача OPC клиентам данных, хранящихся в БД системы Телескоп+4.
Импорт OPC Прием и отображение данных от OPC серверов сторонних производителей. Данный компонент входит в состав компонента Сервер сбора данных.
