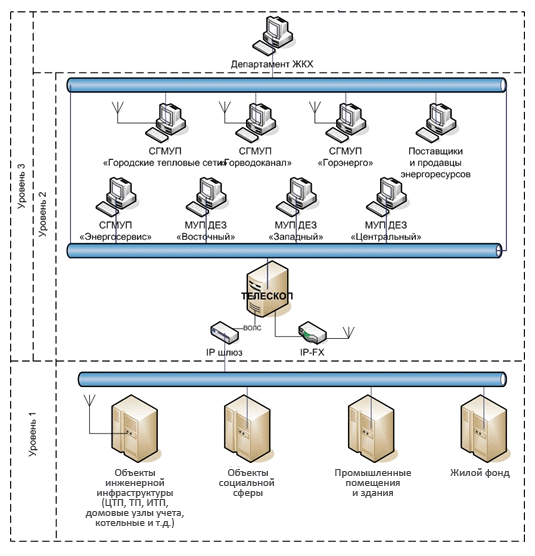

Поддержка гибкой иерархической структуры в системе позволяет сформировать различные архитектурные конфигурации.

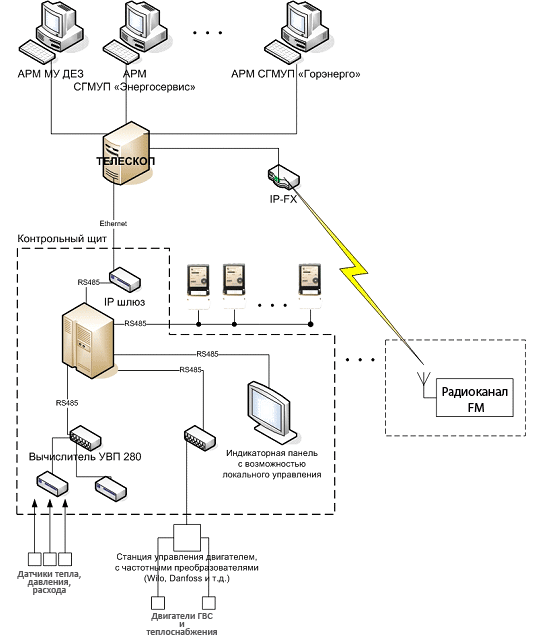

Ниже приведен пример варианта архитектуры системы.
Все предприятия ЖКХ могут быть объединены в единую информационную сеть с системой комплексного учета. Работая в системе комплексного учета, пользователь получает права доступа к информации и управлению только по тем объектам, которые находятся в его ведении. При этом задачи могут выполняться с любого компьютера сети.
Наша компания c 1990 г. присутствует на рынке распределенных систем автоматизации, сбора данных, контроля и управления в нефтяной промышленности и энергетике.
НПФ Прорыв © 1990-.
Специалисты "НПФ Прорыв" постоянно работают над усовершенствованием контроллеров по следующим основным направлениям:
Новые модификации контроллеров серии ТК16L/E-422 предоставляют мощные перспективы для модернизации, наращивания ресурсов и функциональности системы. При этом обеспечивается полная обратная заменяемость контроллеров. Основой возможности замены контроллеров в рамках серии служат следующие факторы:
Специалисты "НПФ Прорыв" постоянно работают над усовершенствованием контроллеров по следующим основным направлениям:
Новые модификации контроллеров серии ТК16L/E-422 предоставляют мощные перспективы для модернизации, наращивания ресурсов и функциональности системы. При этом обеспечивается полная обратная заменяемость контроллеров. Основой возможности замены контроллеров в рамках серии служат следующие факторы:
Специалисты "НПФ Прорыв" постоянно работают над усовершенствованием контроллеров по следующим основным направлениям:
Новые модификации контроллеров серии ТК16L/E-422 предоставляют мощные перспективы для модернизации, наращивания ресурсов и функциональности системы. При этом обеспечивается полная обратная заменяемость контроллеров. Основой возможности замены контроллеров в рамках серии служат следующие факторы:
Специалисты "НПФ Прорыв" постоянно работают над усовершенствованием контроллеров по следующим основным направлениям:
Новые модификации контроллеров серии ТК16L/E-422 предоставляют мощные перспективы для модернизации, наращивания ресурсов и функциональности системы. При этом обеспечивается полная обратная заменяемость контроллеров. Основой возможности замены контроллеров в рамках серии служат следующие факторы:
Загрузка OPC HDA сервер (HDASrvInstall.zip)
| 1.3 15.06.2016 |
Добавлено: поддержка шифрования протокола ТК16L. |
| 1.2 17.02.2009 |
Добавлено: поддержка расширенного функционала ПО Е-422 версии 1_18 и выше. |
| 1.1 21.03.2008 |
Добавлено: совместимость с ПО для Е-422 версии 1_5 и выше. |
Загрузка редактора скриптов (ScriptStudio.zip)
| 2.1.1 20.11.2015 |
Удалено: Развертывание обработчика скриптов. |
| 2.1.0 03.02.2014 |
Изменено: Новая версия компилятора скриптов. |
| 2.0.14 01.08.2012 |
Добавлено: Чтение текущего состояния ТУ. |
| 2.0.13 07.06.2011 |
Добавлено: Обработка скомпилированных скриптов (dll). Поддержка двухбайтных ТИТ. |
| 2.0.12 21.02.2011 |
Добавлено: Поддержка архитектуры x64. Сохранение/загрузка настроек. Для Modbus возможность использовать функции для работы с несколькими регистрами |
| 2.0.11 12.01.2011 |
Добавлено: Удаление предыдущей версии программы. Сохранение настроек устройства. Функция Format в класс Output. Отображение в подсказке для модуля полного пути к модулю. Открытие модуля при отладке. При активации модуля выделение его в списке проектов. Функция DataUtils.DataToStr. Освобождение линии без отключения по сокету. Функция Send в класс Modbus. Передача списка параметров в функции Output. Вывод сообщений об ошибках, предупрежденниях и исключениях в отдельный файл. Вывод в лог. Изменено: Events.SaveInit вынесено в public. Сброс пакетного таймаута для RemotePort. Развертывание на контроллере обработчика скриптов. Исправлено: Передача инициализации для скриптов. Отображение текущих значений переменных. |
| 2.0.10 06.12.2010 |
Добавлено: Возможность переноса скриптов на контроллер, даже если не запущен обработчик скриптов. |
| 2.0.9 03.12.2010 |
Добавлено: справка. |
| 2.0.8 14.10.2010 |
Добавлено: развертывание обработчика скриптов на контроллере. |
| 2.0.7 01.10.2010 |
Изменено: Место хранения проектов. Проекты хранятся в папке общей для всех пользователей. Разрядность АЦП. Максимальная разрядность АЦП – 16 бит. Инсталлятор. |
| 2.0.6 04.05.2010 |
Добавлено: загрузка проектов на устройство |
| 2.0.5 27.04.2010 |
Добавлено: поддержка универсальной работы со скриптами |
| 2.0.4 17.12.2009 |
Исправлено: отображание результата поиска |
| 2.0.2 02.11.2009 |
Исправлено: проект RemotePort |
| 2.0.1 15.10.2009 |
Изменено: интерфейс программы |
| 2.0.1 14.10.2009 |
Выпуск программы |
Загрузка ПО виртуальные порты (TK16L_Virtual_Ports.zip)
| 2.7.1 15.10.2020 |
Добавлено: поддержка протокола MQTT. |
| 2.7.0 14.06.2016 |
Добавлено: поддержка windows 10. |
| 2.6.3 20.05.2011 |
Изменено: регистрация AcriveX компонента виртуального COM порта. |
| 2.6.2 20.04.2011 |
Изменено: регистрация компонентов программы. |
| 2.6.1 03.03.2011 |
Добавлено: поддержка платформы x64. |
| 2.6 02.11.2010 |
Изменено: повышена стабильность работы драйвера виртуального COM порта. Добавлено: полная поддержка Windows 7. |
| 2.5.2 30.09.2010 |
Изменено: максимальный размер ответа устанавливается 65535. |
| 2.5.1 18.03.2010 |
Добавлено: в окне редактора параметров порта добавлены параметры "Заголовок" и "Комментарии". |
| 2.5 05.03.2010 |
Добавлено: в настройки добавлены параметры "Межсимвольный интервал чтения" и "Таймаут чтения пакета данных". Добавлено редактирование параметров COM порта. Изменен: пользовательский интерфейс. |
| 2.4 18.11.2009 |
Добавлено: сквозной режим работы. |
| 2.3 13.11.2008 |
Добавлено: поддержка DNS имени. Исправлено: нестабильное поведение при перезапуске программы. |
| 2.2 28.08.2008 |
Изменено: Увеличена производительности обмена за счет перехода на потоковую модель (1 COM порт – 1 поток). Режим работы приема пакета данных на уровне протокола шлюза, для корректной работы в случае отсутствия ответа от устройства. Добавлено:В форме добавления порта предлагается список возможных TCP портов. |
| 2.1 02.06.2008 |
Изменено: интерфейс программы. |
| 2.0 20.03.2008 |
Выпуск программы. |
Загрузка программы работы со счетчиками(EnergyView.zip)
| 3.9 16.05.2018 |
Добавлено: Поддержка чтение РП и РО для счетчиков евро-альфа. Поддержка чтения показаний на начало суток для счетчиков меркурий М206. Поддержка счетчика Энергомера ЦЭ6850. Поддержка счетчика БИНОМ по протоколу IEC 104. Поддержка счетчиков матрица 7E и 7L при опросе через оптопорт. Поддержка счетчиков Милур 105-107/305-307 Поддержка счетчиков МИР С04/С05/С07 и С01/С02/С03 Поддержка счетчиков МИРТЕК |
| 3.5 23.12.2015 |
Изменено: Выгрузка в Excel выполняется на трех листах, зафиксирован формат вывода даты. |
| 3.2 16.06.2014 |
Добавлено: Поддержка нового типа счетчика ПСЧ-4ТМ.05МК |
| 2.7 24.12.2012 |
Добавлено: Поддержка нового типа счетчика Меркурий 203.2Т Возможность синхронизации времени счетчика с временем компьютера. |
| 2.2 13.05.2010 |
Добавлено: поддержка чтения по оптопорту журнала событий со счетчиков электроэнергии EPQS выпущенных до 1.04.2005. |
| 2.1 05.05.2010 |
Добавлено: возможность чтения показания суточных барабанов (если эта функция поддерживается счетчиком электроэнергии). |
| 2.0 25.03.2010 |
Добавлено: возможность автоматизированного сбора любого ранее опрошенного счетчика. Изменено: интерфейс программы. |
| 1.12 07.10.2009 |
Добавлено: поддержка счетчиков ПСЧ 3ТМ.05 и ПСЧ 4ТМ.05. |
| 1.11 22.09.2009 |
Добавлено: поддержка счетчиков CE102, СЕ301,СЕ303,СЕ304. |
| 1.10 25.08.2009 |
Изменено: работа с СЭТ4ТМ.02. |
| 1.9 27.05.2009 |
Изменено: чтение профиля СЭТ4ТМ.02. Конвертация float в double на дополнительных получасовых интервалах при переводе времени. Эспорт значений с пятью знаками после запятой, т.к. передаем в кВт. Исправлено: значения барабанов и дата замера для счетчиков ЕвроАльфа и Альфа Плюс. DLMS: повтор запроса, если не было ответа. Изменено: логика чтения. Увеличен межсимвольный тайм-аут для счетчика Landis+Gyr. Добавлено: чтение по оптопорту для счетчика A1800. Исправлено: отображение в xml больших коэффициентов трансформации. Команда в ServerIp485 критичная по времени жизни. Добавлено: для всех счетчиков указывается время приема пакета со временем счетчика. Установка времени критичным по времени пакетом. |
| 1.8 06.11.2008 |
Добавлено: установка времени в счетчиках. Изменено: интерфейс. |
| 1.7 09.10.2008 |
Добавлено: поддержка чтения счетчиков Альфа Плюс и ЕвроАльфа через оптопорт. |
| 1.6 03.10.2008 |
Исправлено: ошибка при экспорте данных по однонаправленным счетчикам в Excel. |
| 1.5 08.08.2008 |
Исправлено: отображении часовых профилей с визуальным разбиением по разрядам, например, 100 000 000. Логика работы с ТК серии L (независимость от перезагрузки, сохранение ранее введеных НСИ при перечитывании инициализации) |
| 1.4 08.07.2008 |
Добавлено: экспорт в Excel. Изменено: Ускорен расчет по формуле. Логика работы с ТК серии L. |
| 1.3 02.06.2008 |
Добавлено: возможность работы с COM портами с номером более 9. |
| 1.2 02.06.2008 |
Добавлено: поддержка контроллера TK16L Изменено: улучшен алгоритм расчета формул. |
| 1.1 06.03.2008 |
Выпуск программы. |
| 1.3 28.09.2016 |
Изменено: повышена точность приема времени на COM порте |
| 1.2 03.11.2015 |
Добавлено: поддержка COM портов с номером более 10 |
| 1.1 28.11.2008 |
Добавлено: настройка в файле TimeInfo.ini для значений порога коррекции времени в ОС и частоты проверки времени. Возможность загрузки внешней dll или exe файла и вызов dll при установке времени. Запись в реестр последней установки времени. |
| 1.0 18.11.2008 |
Выпуск программы. |
Загрузка программы конфигурации. TK16L/E-422 (ConfigTK16L.zip)
| 1.4.39 08.11.2017 |
Добавлено: Опрос счетчиков через удаленный GSM модем. |
| 1.4.35 01.03.2016 |
Добавлено: Чтение и запись информации об устройстве. Изменено: Чтение серийного номера. Исправлено: Отображение размерности для показаний квар*ч. |
| 1.4.32 10.02.2016 |
Добавлено: Отображение прогресса чтения конфигурации модуля. Команда перехода в режим DIALUP. Исправлено: Ошибка в подстановке tcp порта в зависимости от типа линии. |
| 1.4.29 01.11.2015 |
Добавлено: Дополнительные параметры для настройки опроса счетчиков электроэнергии. |
| 1.4.26 30.09.2014, 10.10.2014 |
Добавлено: Настройка параметров ПИКА16 из программы конфигурации. Настройка параметров ПИК-24М из программы конфигурации. Изменено: Сборка 10.10.2014 для реализации ФЗ 248 «О внесении изменений в Федеральный закон «Об исчислении времени» |
| 1.4.25 16.06.2014 |
Добавлено: Модуль ПИКА16. В модуле ПИКА16 добавлено: вывод значений ТИТ, ТИР, состояние ТС, чтение/запись конфигурации. |
| 1.4.24 30.01.2014 |
Добавлено: Чтение и отображение серийного номера ТК16L/E-422. |
| 1.4.23 29.03.2013 |
Добавлено: Шифрование протокола обмена с ТК16L/E-422. Изменено: Размер окна настроек отображения статуса УК. Исправлено: Отображение резервной линии мгновенных значений. |
| 1.4.22 14.12.2011 |
Добавлено: Для модуля Энергетики: журнал команд счетчика, журнал управления нагрузкой, журнал управления тарифами, посылка команд управления, посылка прямой команды. Изменено: Добавление счетчика в модуле Энергетики. Исправлено: Обмен по радиоканалу. |
| 1.4.21 16.11.2011 |
Добавлено: Для счетчиков подключенных через PLC концентратор добавлена возможность отправки команд, задание маски считываемых данных в параметрах счетчика, ведение журнала команд. Изменено: Расширен диапазон ввода времени таймаута ответа по радиоканалу. Исправлено: Закрытие формы при групповом обновлении контроллеров. Изменение пароля в настройках TK16L. |
| 1.4.20 27.09.2011 |
Добавлено: В связи с отменой перехода на зимнее время при установке флага “Переход на летнее время и обратно” в окне редактирования временной зоны выводится предупреждение. |
| 1.4.19 07.07.2011 |
Добавлено: Модуль PLC. В модуле PLC добавлено: выполнение команд, чтение текущего состояния счетчика, чтение показаний барабанов, чтение журнала нагрузки, чтения журнала тарифов, журнал работы концентратора, чтение топологии сети. Изменено: Параметры поверки. Значение свойства “номер линии” ограниченно четырьмя. Исправлено: Алгоритм переподключения по радиоканалу при изменении параметров радиомодема. Алгоритм переподключения по протоколу TK16L при изменении параметров подключения. |
| 1.4.18 29.03.2011 |
Добавлено: В модуле УК16L добавлена вкладка для поверки аналоговых входов контроллера. Для поверки аналоговых входов контроллера на них подается заданный тестовый сигнал. Затем выполняется измерение сигнала и расчет отклонений измеренных значений от значения, заданного пользователем. |
| 1.4.17 16.02.2011 |
Добавлено: Вывод информации о версии программного обеспечения контроллера. Вывод информации о значении CRC метрологически значимой части ПО. |
| 1.4.16 27.01.2011 |
Добавлено: Проверка CRC метрологически значимой части ПО на совпадение с данными сертификата. Введен параметр “глубина хранения данных” для модуля Энергетика. Исправлено: Алгоритм работы со старой версией RemoteAdmin. |
| 1.4.15 30.11.2010 |
Добавлено: Вывод аналоговых значений ТИТ для УК. Заголовок и комментарии к параметрам контроллера. |
| 1.4.14 03.08.2010 |
Изменено: Определение типа команды в параметрах ModbusUniversal. |
| 1.4.13 23.07.2010 |
Добавлено: Проверка версии контроллера при чтении состояния модемного подключения. |
| 1.4.12 22.06.2010 |
Изменено: Отображение профиля энергетики. |
| 1.4.11 27.05.2010 |
Изменено: Редактирование строки инициализации модема. Отображение состояния модема. |
| 1.4.10 17.05.2010 |
Изменено: отображение профиля в модуле Энергетика. |
| 1.4.9 27.04.2010 |
Добавлено: чтение 3-х минутного профиля. |
| 1.4.8 20.04.2010 |
Добавлено: чтение состояния GSM/GPRS/VPN. Параметр “Задержка чтения последней получасовки” для модуля Энергетики. |
| 1.4.7 12.04.2010 |
Изменено: алгоритм работы по радиоканалу через RS-485 и RS-232. |
| 1.4.6 31.03.2010 |
Изменено: алгоритм чтения данных модуля Энергетики через радиоканал. |
| 1.4.5 26.03.2010 |
Добавлено: поддержка связи по радиоканалу через удаленные порты RS-232. |
| 1.4.4 22.03.2010 |
Добавлено: Модуль ModbusUniversal. Возможность просмотра и редактирования списка Modbus команд контроллера, также параметров команд. Интерактивное отображение ответов на Modbus команд. |
| 1.4.3 01.02.2010 |
Изменено: Интерфейс отображения состояний в модулях УК16L, ТМДА24, РП-422. Исправлено: Подключение по радиомодему через ретрансляцию. |
| 1.4.2 21.01.2010 |
Изменено: Ошибка при чтении настроек TK16L. |
| 1.4.1 20.01.2010 |
Изменено: Изменения в интерфейсе. |
| 1.4.0 15.01.2010 |
Добавлено: Модуль УК16L. Возможность чтения состояния УК, чтение/запись конфигурации УК. Модуль ТМДА24. Возможность чтения состояния ТМДА, чтение/запись конфигурации ТМДА24. Модуль РП-422. Возможность чтения состояния РП-422, чтение/запись конфигурации РП-422. Изменено: В дерево описание добавлен узел “Модули”. Модуль “Энергетика” перенесет в узел “Модули”.Исправлено: Отображение данных профиля счетчика и значений барабанов за несколько дней. |
| 1.3.2 21.09.2009 |
Изменено: убран скроллинг в форме добавления точки измерения. |
| 1.2.8 03.08.2009 |
Изменено: максимальные границы параметров трансформации для ТИ. |
| 1.2.7 08.07.2009 |
Добавлено: если IP адрес устанавливается вручную и выполняется перезагрузка контроллера, то имя узлового элемента дерева изменяется автоматически в соответствии с новым IP адресом. |
| 1.2.6 03.07.2009 |
Добавлено: параметры ТМДА в настройках TK16L. Исправлено: размерность “Мсек” на “мсек”, “КВт” на “кВт” и др. |
| 1.2.5 27.05.2009 |
Добавлено: определение размерности для активной и реактивной энергии. |
| 1.2.4 12.05.2009 |
Добавлено: при обновлении ПО launcher.cmd переносится в конец списка. |
| 1.2.3 09.04.2009 |
Добавлено: настройка порога коррекции времени при работе с источником точного времени (GPS NTP RCH). Исправлено: Экспорт данных журнала УСПД в html. |
| 1.2.2 03.04.2009 |
Добавлено: при входе в настройки добавлен диалог о вычитывании настроек. В настройках добавлена вкладка для настройки GSM, GPRS модема. |
| 1.1.10 27.01.2009 |
Добавлено: параметры настройки TK16 для поддержки скриптов. |
| 1.1.9 06.10.2008 |
Добавлено: определение параметров сбора мгновенных значений. |
| 1.1.8 29.09.2008 |
Добавлено: в настройки кол-во попыток и режим при закачивании и скачивания файла. |
| 1.1.7 23.09.2008 |
Изменено: имя папки по умолчанию при обновлении ПО. Добавлено: более корректная процедура обновления для 1_X_AUTO прошивок. |
| 1.1.6 02.06.2008 |
Добавлено: поддержка версии прошивки ТК 1_10. |
| 1.1.5 14.05.2008 |
Изменено: введен запрет на ввод русских символов в имени ТИ. Минимальный предел минимального разбега времени счетчика уменьшен до 2 сек. |
| 1.1.4 14.04.2008 |
Добавлено: определение скорости в настройках радиоканала. Определение параметров мин. и макс. разбега времени при корректировке часов счетчика. |
| 1.1.3 08.04.2008 |
Изменено: пользовательский интерфейс. Добавлено: настройки для радиоканала. |
| 1.1.2 20.03.2008 |
Изменено: исправлена ошибка при чтении пустого журнала работы со счетчиком. |
| 1.1.1 07.03.2008 |
Добавлено: поддержка Vista SP1. Автоматическая отчистка лога. Изменено: отрисовка грида. Режим видимости кнопок настройки. |
Свидетельства-подтверждение производителя для конкурсных процедур
В свидетельствах-подтверждениях производителя приведен перечень приборов учета, каналы связи, доступные типы передаваемых данных и команд управления, а также возможность удаленного параметрирования.
| 1.22 09.04.2019 |
Изменено: Система времени GPS использует 10-разрядный счётчик для учёта количества GPS-недель. Максимальное значение счетчика – 1023 недель. 6 апреля 2019 года произошло переполнение счетчика, что повлияло на метки времени, выдаваемые встроенным ГЛОНАСС/GPS приемником в РСТВ. Внимание! Если в вашем экземпляре РСТВ-01-01 установлен навигационный приемник MNP настоятельно рекомендуем обновить прошивку навигационного приемника. Тип навигационного модуля выводится в нижней информационной строке Веб-интерфейса РСТВ-01-01. |
| 1.21 05.02.2019 |
Изменено: Вместо Adobe Flash используется HTML5. |
| 1.20 12.10.2018 |
Изменено: Stratum NTP сервера на "первичный сервер". Доработан режим автономной работы для РСТВ-01-01, выпущенных до 2015 г. |
| 1.19 20.11.2017 |
Добавлено: Поддержка протокола Modbus TCP. Выдача информации о местоположении и текущем времени (UTC) по карте. Выдача информации о местоположении на стартовой странице WEB интерфейса. Выдача информации о местоположении и времени по портам RS-485 и RS-232 в формате пакета $GPRMC |
| 1.18 28.09.2016 |
Изменено: Повышена стабильность приема точного времени. Повышена точность времени, передаваемого по линиям RS485. Добавлено: Поддержка последних модификаций РСТВ. |
| 1.17 03.03.2016 |
Добавлено: Замыкание ТУ по умолчанию каждую секунду на 100 мс. Поддержка SNMPv2. Текстовый файл (mib) с информацией обо всех SNMP ресурсах, поддерживаемых устройством, доступен по ссылке: http://<IP адрес РСТВ>/rstv.mib Скорректирован формат пакета $GPRMC. |
| 1.16 30.03.2015 |
Добавлено: Настройка выхода ТУ на срабатывание в заданное время суток. Например, для синхронизации устройств, не поддерживающих протокол NTP. |
| 1.15 24.12.2014 |
Добавлено: Поддержка навигационного приемника МНП-М7. |
| 1.14 27.10.2014 |
Изменено: Используется часовой пояс UTC+3 для отображения московского времени на главной странице WEB интерфейса РСТВ. |
| 1.13 16.05.2014 |
Изменено: выделена метрологически значимая часть ПО с контролем ее корректности и целостности. |
| 1.12 19.06.2013 |
Изменено: повышена стабильность работы. Исправлено: ошибка отображения времени на главной странице Веб интерфейса РСТВ. |
| 1.11 19.12.2012 |
Изменено: алгоритм работы с навигационным приемником. После включения РСТВ не происходит сброс приемника, за счет этого сокращено время установления рабочего режима. |
| 1.10 05.09.2012 |
Добавлено: автоматическое создание файла конфигурации при его отсутсвии. Добавлена запись в реестр типа модуля точного времени. |
| 1.9 31.08.2010 |
Добавлено: в WEB интерфейс добавлено графическое отображение текущего состояния, видимых спутников, настройки режимов работы и т.д. |
| 1.6 22.01.2010 |
Изменено: алгоритм выдачи информации о времени. Выдается при пребывании не менее четырех спутников в зоне видимости. Процедура сброса часов. Алгоритм работы в автономном режиме при отсутствии точного сигнала. Добавлено: возможность настройки через WEB сервер. Исправлено: зависание модуля ГЛОНАСС при сбросе. |
| 1.5 10.09.2009 |
Изменено: WEB интерфейс. Добавлено: настройка выбора источника точного времени (ГЛОНАСС или GPS). Выставление временной зоны Москва с переходом на летнее время. Запрет выдачи времени на границе перехода сезона. |
| 1.3 25.08.2009 |
Изменено: алгоритм учета наличия спутников в зоне видимости при выдаче информации о времени. |
| 1.2 15.06.2009 |
Добавлено: поддержка ГЛОНАСС. Автоопределение подключенного модуля. Исправлено: проблема с плохими данными о времени при старте. |
| 1.0 15.09.2008 |
Выход программы. |
|
1.57 |
Модуль Энергетика: |
|
1.56 |
Модуль Энергетика: |
| 1.55 10.01.2017 |
Модуль Энергетика: Модуль УК: |
| 1.52 20.11.2015 |
Модуль Энергетика: Модуль УК: |
| 1.49 14.10.2014 |
Изменено: Сборка для реализации ФЗ 248 «О внесении изменений в Федеральный закон «Об исчислении времени» |
| 1.47 31.01.2014 |
Модуль Энергетика: |
| 1.46 05.03.2013 |
Модуль TK16L: Модуль ModbusUniversal: Модуль Модем: Модуль Энергетика: |
| 1.44 27.09.2011 |
В версии 1.44 учтены изменения правил исчисления времени на территории РФ, вступившие в действие по закону N 107-Ф3.
Модуль TK16L: Модуль Радиоканал: Модуль энергетики: |
| 1.41_TELE 10.12.2010 |
Выпущена версия с поддержкой функций телемеханики Добавлено: Поддержка MODBUS протокола. |
| 1.40 22.11.2010 |
Модуль TK16L: Модуль энергетики: ModbusUniversa: |
| 1.39 09.11.2010 |
Модуль TK16L: Модуль ТМДА: Модуль энергетики: |
| 1.37 08.09.2010 |
Изменено: Разграничение доступа к журналу событий контроллера. Добавлено: Сброс буффера команд по команде перегрузки (Reboot=5) протокола TK16L. Модуль энергетики: Модуль RemoteAdmin: Модуль Радиоканал: |
| 1.36 06.05.2010 |
Добавлено: Поддержка VPN туннелирования; Модуль энергетики: Модуль ModbusUniversal: Модуль Радиоканал: |
| 1.35 01.04.2010 |
Модуль энергетики: Модуль ModbusUniversal: Модуль ТМДА24: Модуль Радиоканал: Модуль РП-422: |
| 1.34 02.03.2010 |
Добавлено: Поддержка GSM/GPRS модуля для Е-422.GSM. Команда установки идентификатора сессии в Tk16LClientManager. Поддержка счетчика электроэнергии Меркурий 233. Изменено: Алгоритм чтения данных счетчиков SL 7000. Алгоритм чтения данных счетчиков Landis&Gyr. События UnderVoltage OverVoltage и прочие вынесены в специфичный код. Алгоритм чтения данных счетчиков А1800. Режим эмуляции RTU. |
| 1.33 05.02.2010 |
Добавлено: Настройка параметров для работы с RTU в программе конфигурации (Configtk16L). Изменено: Алгоритм чтения данных счетчиков А1800. |
| 1.32 01.02.2010 |
Изменено: алгоритм обновления сессии при работе по радиоканалу; алгоритм чтения данных счетчиков А1800. |
| 1.31 20.01.2010 |
Модуль энергетики: Модуль TK16L: Модуль ModbusUniversal: Модуль УК: Модуль ТМДА24: Модуль РП-422: |
| 1.29 18.12.2009 |
Добавлено: управление таймаутом в зависимости от типа порта для счетчика Меркурий; чтение XML описания с неполным списком параметров для АРМ ПС; корректная обработка журнала событий для счетчика EPQS; проверка на рекурсию в формулах. Исправлено: расчет размера считываемого профиля (в байтах) для счетчика А1800; переход для счетчика А1800; |
| 1.27 06.10.2009 |
Добавлено: поддержка работы с GSM/GPRS модемами. |
| 1.23 04.09.2009 |
Добавлено: поддержка счетчиков СЕ 102, 301, 303, 304, 6850М. Изменено: алгоритм работы по радиоканалу при ретрансляции. |
| 1.19 24.04.2009 |
Исправлено: работа со временем; работа с удаленными портами. |
| 1.18 09.04.2009 |
Добавлено: в web интерфейс добавлены страницы настройки пользователей и модемных подключений; округление значений замеров на получасовых интервалах для счетчиков электроэнергии в импульсах; команды для Энергопромсервиса для поддержки протокола RTU; поддержка авторизации по имени пользователя и паролю для RTU; удаление данных до текущей даты RTU; функция коррекция времени для каждого счетчике независимо от коррекции в других счетчиках. Изменено: Алгоритм установки времени (считаем что время недостоверно после перезагрузки); настройки берутся из файла конфигурации \Nandflash\tk16l\settings.xml алгоритм работы на границе суток и перехода; алгоритм сравнения событий. Исправлено: определение размера поля резерв; определение количества каналов в эмуляторе RTU; решена проблема с отсутствием значений получасовок, когда за текущий день по А1800 приходило сообщение "нет данных". отсутствие данных при работе во временом интервале начала суток или перехода суток. |
| 1.12 23.08.2008 |
Добавлено: утилита для автоматического обновления ПО. Изменено: закрыт доступ по ftp для пользователя "tk". Исправлено: web интерфейс, форматирование на странице отображения текущих значений при большом количестве точек учета. |
| 1.12 14.08.2008 |
Изменено: логирование работы с удаленными портами ведется только в отладочном (trace) режиме; отображение состояния связи при работе со счетчиками через удаленные порты. Исправлено: ошибка при работе с удаленными портами. |
| 1.12 12.08.2008 |
Добавлено: запись в реестр типа источника точного времени; запись в реестр состояния связи с источником точного времени. Изменено: тайм-аут ответа при работе по локальному порту со счетчиком EPQS уменьшен до 2 секунд; упрощен алгоритм выборки лишних дат. |
| 1.10 03.07.2008 |
Исправлено:работа с текущими значениями на медленном канале в web интерфейсе; выпуск формы 80020. |
| 1.10 02.06.2008 |
Изменено: алгоритм работы по радиоканалу, добавлена возможность молчания линии для модуля энергетики. |
| 1.9 14.05.2008 |
Изменено: поддержка мгновенных значений для счетчиков типа СЭТ4, EPQS. |
| 1.8 08.05.2008 |
Добавлено: поддержка мгновенных значений по абсолютному времени для счетчиков электроэнергии типа СЭТ4, EPQS. |
| 1.5 05.03.2008 |
Официальный релиз базового ПО Е-422. |
|
1.57 |
Модуль Энергетика: |
|
1.56 |
Модуль Энергетика: |
|
1.55 ГЗУ |
Модуль TK16L: |
| 1.55 10.01.2017 |
Модуль Энергетика: Модуль УК: |
| 1.52 22.09.2015 |
Модуль Энергетика: Модуль УК: |
| 1.49 14.10.2014 |
Изменено: Сборка для реализации ФЗ 248 «О внесении изменений в Федеральный закон «Об исчислении времени». |
|
1.48 |
Модуль TK16L: |
|
1.47 |
Модуль TK16L: Модуль Радиоканал: Модуль ModbusUniversal: Модуль Энергетика: Модуль ГЗУ Спутник: |
|
1.46 |
Модуль TK16L: Модуль Радиоканал: Модуль ModbusUniversal: Модуль Модем: Модуль Энергетика: Модуль УК: Модуль ГЗУ Спутник: |
| 1.45 1.45 ГЗУ 08.08.2012 |
Модуль TK16L: Модуль Радиоканал: Модуль ModbusUniversal: Модуль ТМДА: Модуль Энергетика: |
| 1.44 1.44 ГЗУ 03.10.2011 |
В версии 1.44 учтены изменения правил исчисления времени на территории РФ, вступившие в действие по закону N 107-Ф3. |
| 1.43 29.08.2011 |
Модуль TK16L: Модуль УК: Модуль Радиоканал: Модуль Энергетики: |
| 1.42 ГЗУ 02.06.2011 |
Версия 1.42 базового ПО с поддержкой ГЗУ |
| 1.42 11.05.2011 |
Модуль TK16L: Модуль УК: Модуль ModbusUniversal: Модуль Радиоканал: Модуль энергетики: Режим RTU: Добавлено: для работы с ИИС Пирамида 2000 по GSM каналу команды, при приеме которых пауза превышает 20 с, игнорируются. Режим DialUp: Добавлено: настройка количества гудков перед поднятием трубки, настройка ожидания данных в канале. Скрипты: |
| 1.41 03.12.2010 |
Модуль TK16L: Модуль энергетики: |
| 1.40 22.11.2010 |
Модуль TK16L: Модуль энергетики: Модуль ГЗУ: ModbusUniversall: |
| 1.39 09.11.2010 |
Модуль TK16L: Модуль ТМДА: Модуль энергетики: Модуль Радиоканал: |
| 1.38 16.10.2010 |
Изменено: внесены изменения в алгоритм работы по радиоканалу на скорости 9600 бот |
| 1.37 08.09.2010 |
Изменено: Разграничение доступа к журналу событий контроллера. Модуль энергетики: Модуль УК : Модуль RemoteAdmin: Модуль Радиоканал: |
| 1.36 05.05.2010 |
Добавлено: Поддержка VPN туннелирования. Модуль энергетики: Модуль ModbusUniversal: Модуль Радиоканал: |
| 1.35 01.04.2010 |
Модуль энергетики: Модуль ModbusUniversal: Модуль УК: Модуль ТМДА24: Модуль Радиоканал: Модуль РП-422: |
| 1.34 02.03.2010 |
Добавлено: Поддержка GSM/GPRS модуля для TK16L.14. Команда установки идентификатора сессии в Tk16LClientManager. Поддержка счетчика электроэнергии Меркурий 233. Изменено: Алгоритм чтения данных счетчиков SL 7000. Алгоритм чтения данных счетчиков Landis&Gyr. События UnderVoltage OverVoltage и прочие вынесены в специфичный код. Алгоритм чтения данных счетчиков А1800. |
| 1.32 01.02.2010 |
Изменено: Алгоритм обновления сессии при работе по радиоканалу; Алгоритм чтения данных счетчиков А1800. |
| 1.31 20.01.2010 |
Модуль энергетики: Модуль TK16L: Модуль ModbusUniversal: Модуль УК: Модуль ТМДА24: Модуль возвращает путь к файлу конфигурации. Модуль РП-422: |
| 1.28 17.11.2009 |
Добавлено: Поддержка работы с РП-422. Исправлено: Ошибки в модуле ModbusUniversal. |
| 1.27 06.10.2009 |
Добавлено: Поддержка работы с GSM/GPRS модемами; |
| 1.24 11.09.2009 |
Добавлено: Поддержка ГЗУ Спутник. Изменено: Алгоритм работы по радиоканалу при ретрансляции, изменено время реакции. |
| 1.23 04.09.2009 |
Добавлено: поддержка счетчиков СЕ 102, 301, 303, 304, 6850М. Изменено: Алгоритм работы по радиоканалу при ретрансляции. |
| 1.21 19.06.2009 |
Изменено: Алгоритм работы по радиоканалу при работе через IP модем; Алгоритм фиксации состояния связи с ТМДА24. Исправлено: Недочеты в модуле MudbusUniversal. |
| 1.19 24.04.2009 |
Исправлено: Работа со временем. Работа с удаленными портами. |
| 1.11 22.09.2008 |
Добавлено: Утилита для автоматического обновления ПО. |
| 1.11 18.07.2008 |
Исправлено: Ошибка переполнения буферов при работе по радиоканалу. |
| 1.10 03.07.2008 |
Исправлено: Ошибка в web интерфейсе при работе с текущими значениями на медленном канале; Ошибка с выпуском 80020. |
| 1.10 02.06.2008 |
Изменено: Алгоритм работы по радиоканалу, добавлена возможность молчания линии (для модуля энергетики). |
| 1.9 14.05.2008 |
Изменено: Поддержка мгновенных значений (СЭТ4, EPQS). |
| 1.8 08.05.2008 |
Добавлено: Поддержка мгновенных значений по абсолютному времени для счетчиков электроэнергии (СЭТ4, EPQS). |
| 1.7 16.04.2008 |
Изменено: Алгоритм работы по радиоканалу. |
| 1.6 17.03.2008 |
Исправлено: Обработка Modbus команд с постоянным временем опроса; логирование при коррекции времени. |
| 1.5 07.03.2008 |
Официальный релиз базового ПО TK16L.10/TK16L.11. |
| Вер/Дата | CP16L.10 | CP16L.12 | CP16L.20 |
| 71.9 14.11.2016 |
Установлены обновления Windows Embedded Compact 7.0 до 09.2016 года | ||
| 6.7 10.11.2014 |
Добавлена поддержка новой карты памяти | ||
| 71.4 25.08.2014 |
Исправлен драйвер последовательного порта | ||
| 71.3 20.06.2014 |
Выпущена версия ОС 71.3 для устройств с процессорным модулем CP16L.20 | ||
| 7.5 19.06.2013 |
Выпущена версия ОС 7.5 . Изменено: обновлен драйвер RTC. Добавлено: установлены обновления для Windows CE 5.0 за 2012 год. |
||
| 6.5 19.06.2013 |
Выпущена версия ОС 6.5 для устройств с процессорным модулем CP16L-12. Изменено: обновлен драйвер RTC. Добавлено: установлены обновления для Windows CE 5.0 за 2012 год. |
||
| 6.3 20.05.2011 |
Выпущена версия ОС 6.3 для устройств с процессорным модулем CP16L-12. Изменено: обновлен драйвер работы с платой УК. Решена проблема фиксации изменений на дискретных входах с частотой более 5 Гц. Автоматический запуск DiskInfo отключен для ускорения загрузки ОС. Все обновления за 2010 год включены в образ ОС. Исправлено: драйвер NandFlash2. Добавлено: включение внешнего сторожевого таймера (Watchdog) в загрузчиках. |
||
| 7.2 12.04.2011 |
Выпущена 7.2 версия ОС. Изменено: обновлен драйвер работы с платой УК. Решена проблема фиксации изменений на дискретных входах с частотой более 5 Гц. |
||
| 6.2 16.09.2010 |
Выпущена 6 версия ОС для устройств с процессорным модулем CP16L-12. |
||
| 7.1 10.09.2010 |
Выпущена 7 версия ОС. Исправлено: ошибка записи времени во внешнее RTC. |
||
| 5.3 02.03.2010 |
Выпущена 5 версия ОС с программой для автоматического обновления образа ОС по Ethernet. Изменено: улучшен сетевой драйвер. * Рекомендуем обновить версию ОС в устройствах, используемых в системах учета электроэнергии. |
||
| 4.3 18.05.2009 |
Выпущена программа для автоматического обновления образа ОС по Ethernet. | ||
| 4.3 16.04.2009 |
Выпущена программа обновления образа ОС по Ethernet. | ||
| 4.3 13.03.2008 |
Выпуск образа ОС версии 4.3. |
| ТК16L.10 | ТК16L.11 | ТК16L.14 (GSM) |
ТК16L.31 | E-422 0.02/1.02 | E-422.GSM | |
|---|---|---|---|---|---|---|
| Совместимость с ПО верхнего уровня | Телескоп+ | Телескоп+ | Телескоп+ | Телескоп+ | Телескоп+, Пирамида, Альфа ЦЕНТР | Телескоп+, Пирамида, Альфа ЦЕНТР |
| Потребляемая мощность, не более | 5 Вт | 5 Вт | 15 ВА | 30 ВА | 5 ВА | 15 ВА |
| Питание | 9-36В DC | 9-36В DC | 100-260В AC | 100-260В AC | 18-36В DC | 100-260В AC |
| Резервное питание | нет | нет | нет | есть | есть | нет |
| Диапазон рабочих температур | от -40° до +60°C | от -40° до +60°C | от -30° до +60°C | от -40°/-20° до +60°C | от -40° до +60°C | от -30° до +60°C |
| Относительная влажность, %, не более | 95% при t=35°C | |||||
| Габаритные размеры | 102 х 202 х 45 мм | 102 х 142 х 45 мм | 102 х 202 х 45 мм | 230 х 264 х 103 мм | 106 х 90 х 58 мм | 159 х 94 х 58 мм |
| Масса не более | 0,8 кг | 0,7 кг | 1,2 кг | 2 кг | 0,5 кг | 0,7 кг |
| Кол. аналоговых входов. Диапазон входных сигналов для датчиков с токовым выходом 0-20 мА. | 8 | 4 | 4 | 2 | ||
| Разрядность АЦП. | 12 | 12 | 12 | 12 | ||
| Аналоговые входы. Диапазон входных сигналов для датчиков напряжения. | 0-2.5 В | 0-2.5 В | 0-2.5 В | 0-2.5 В | ||
| Погрешность преобразования напряжения в код для указанного диапазона входных напряжений, не более | 10 мВ | 10 мВ | 10 мВ | 10 мВ | ||
| Дискретные входы (12-24 В) оптронная развязка 1500 кВ защита от статического напряжения, импульсных помех, пропадания напряжения. | 32 | 4 | 8 | 2 | 0/2 | 2 |
| Гальванически развязанный порт телеуправления | 2 (DC 3 А, 30 В / AC 3 А, 220 В) | 2 (DC 2 А, 60 В) | 1/1 (DC 2 А, 60 В) | 1 (DC 2 А, 60 В) | ||
| Поддержка видеокамер | есть | есть | есть | |||
| Максимальное количество аналоговых датчиков для опроса при подключении через ПИК24/ТМДА24, шт. | 519 | 516 | 516 | 1024 | 1024/512 | 514 |
| Максимальное количество дискретных датчиков для опроса при подключении через ПИК24/ТМДА24, шт. | 1056 | 1028 | 1032 | 2048 | 2048/1024 | 1024 |
| Максимальное количество устройств телеуправления при подключении через ТМУ16, шт. | 1026 | 1026 | 1026 | 2048 | 2048/1024 | 1024 |
| * Рекомендуемое количество счетчиков для опроса при подключении счетчиков через интерфейс RS-422/RS-485, шт. | 16 | 16 | 16 | 128 | 32/16 | 16 |
| **Объем встроенного ОЗУ (SDRAM) | 64/128 МБ | 64/128 МБ | 64/128 МБ | 64/128 МБ | 64/128 МБ | 64/128 МБ |
| **Объем встроенного ПЗУ (FLASH) | 32/512 МБ | 32/512 МБ | 32/512 МБ | 32/512 Мб | 32/512 МБ | 32/512 МБ |
| **Объем встроенного ПЗУ (FLASH2) для процессорных модулей CP16L-12, CP16L-20, i.MX287 | 512 МБ | 512 МБ | 512 МБ | 512 МБ | 512 МБ | 512 МБ |
| **Объем памяти для хранения архивов | 32/512 МБ | 32/512 МБ | 32/512 МБ | 2/4 ГБ | 32/512 МБ | 32/512 МБ |
| Хранение данных об электропотреблении (профиль нагрузки счетчиков), не менее | 45 суток | 45 суток | 45 суток | 4 лет | 45 суток | 45 суток |
| Время сохранения измерительной информации в устройстве при пропадании напряжения питания | 10 лет | 10 лет | 10 лет | 10 лет | 10 лет | 10 лет |
| Основная абсолютная погрешность при измерении времени в условиях отсутствия внешней синхронизации | ±3 с в сутки | ±3 с в сутки | ±3 с в сутки | ±3 с в сутки | ±3 с в сутки | ±3 с в сутки |
| Порт Ethernet 10/100 Mbit | 1 | 1 | 1 | 2 | 1/1 | 1 |
| Независимые порты RS-422/485 гальванически изолированные |
2 + |
2 + |
2 + |
4*** + |
4/2 + |
2 + |
| Порт RS-232 | 2 | 1 | 1 | 2*** | нет/2 | 1 |
| Порт USB device/host | 1/1 | нет/1 | нет/1 | |||
| Цветной графический дисплей 800х480 Touch Screen | Нет | Нет | Нет | Есть | Нет | Нет |
| Процессор | i.MX287 | i.MX287 | i.MX287 | Intel/i.MX287 | i.MX287 | i.MX287 |
| Крепление | На стену, на DIN-рейку | На стену, на DIN-рейку | На стену, на DIN-рейку | На стену | На DIN-рейку | На DIN-рейку |
| Среднее время наработки на отказ, час | 105000 | 120000 | 120000 | 120000 | 120000 | 120000 |
| Cтепень защиты | IP52 | IP52 | IP52 | IP52 | IP50 | IP50 |
*Реальные требования по количеству подключаемых счетчиков электроэнергии формируются на основании требований проекта к типам счетчиков электроэнергии, динамике и типам обрабатываемых информационных потоков, с учетом их объемов, применяемых методов обработки и требований по быстродействию. За консультацией вы можете обратиться в службу технической поддержки online@proryv.com.
**Объем памяти (МБ) в зависимости от типа процессорного модуля
| CP16L.12 | CP16L.20 | i.MX287 | |
|---|---|---|---|
| ОЗУ | 64 | 128 | 128 |
| FLASH | 32 | 512 | 512 |
| FLASH2 | 128 | 512 | 512 |
***Если в модификации ТК16L.31 два порта RS-232, то остается три порта RS-485.
