Каскадная

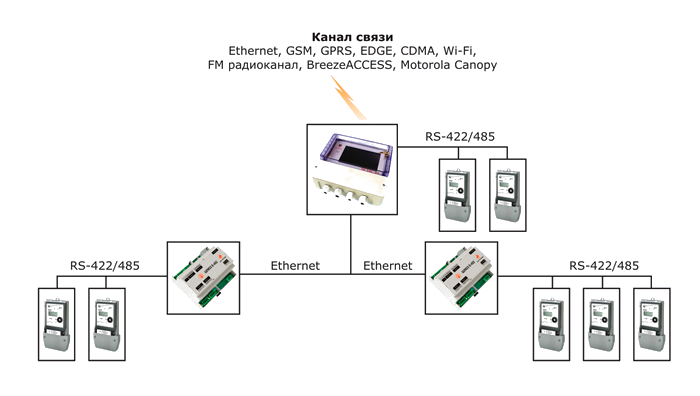

При каскадировании счетчики подключаются к промежуточным шлюзам E-422. Информация, поступающая от шлюзов, передается в УСПД по сети Ethernet.

Используя каскадирование по IP можно опрашивать до 512 счетчиков.

Style Selector

Primary Color

Direction

Сравнительные характеристики

	ТК16L.10	ТК16L.11	ТК16L.14 (GSM)	ТК16L.31	E-422 0.02/1.02	E-422.GSM
Совместимость с ПО верхнего уровня	Телескоп+	Телескоп+	Телескоп+	Телескоп+	Телескоп+, Пирамида, Альфа ЦЕНТР	Телескоп+, Пирамида, Альфа ЦЕНТР
Потребляемая мощность, не более	5 Вт	5 Вт	15 ВА	30 ВА	5 ВА	15 ВА
Питание	9-36В DC	9-36В DC	100-260В AC	100-260В AC	18-36В DC	100-260В AC
Резервное питание	нет	нет	нет	есть	есть	нет
Диапазон рабочих температур	от -40° до +60°C	от -40° до +60°C	от -30° до +60°C	от -40°/-20° до +60°C	от -40° до +60°C	от -30° до +60°C
Относительная влажность, %, не более	95% при t=35°C
Габаритные размеры	102 х 202 х 45 мм	102 х 142 х 45 мм	102 х 202 х 45 мм	230 х 264 х 103 мм	106 х 90 х 58 мм	159 х 94 х 58 мм
Масса не более	0,8 кг	0,7 кг	1,2 кг	2 кг	0,5 кг	0,7 кг
Кол. аналоговых входов. Диапазон входных сигналов для датчиков с токовым выходом 0-20 мА.	8	4	4			2
Разрядность АЦП.	12	12	12			12
Аналоговые входы. Диапазон входных сигналов для датчиков напряжения.	0-2.5 В	0-2.5 В	0-2.5 В			0-2.5 В
Погрешность преобразования напряжения в код для указанного диапазона входных напряжений, не более	10 мВ	10 мВ	10 мВ			10 мВ
Дискретные входы (12-24 В) оптронная развязка 1500 кВ защита от статического напряжения, импульсных помех, пропадания напряжения.	32	4	8	2	0/2	2
Гальванически развязанный порт телеуправления	2 (DC 3 А, 30 В / AC 3 А, 220 В)	2 (DC 2 А, 60 В)	1/1 (DC 2 А, 60 В)	1 (DC 2 А, 60 В)
Поддержка видеокамер				есть	есть	есть
Максимальное количество аналоговых датчиков для опроса при подключении через ПИК24/ТМДА24, шт.	519	516	516	1024	1024/512	514
Максимальное количество дискретных датчиков для опроса при подключении через ПИК24/ТМДА24, шт.	1056	1028	1032	2048	2048/1024	1024
Максимальное количество устройств телеуправления при подключении через ТМУ16, шт.	1026	1026	1026	2048	2048/1024	1024
* Рекомендуемое количество счетчиков для опроса при подключении счетчиков через интерфейс RS-422/RS-485, шт.	16	16	16	128	32/16	16
**Объем встроенного ОЗУ (SDRAM)	64/128 МБ	64/128 МБ	64/128 МБ	64/128 МБ	64/128 МБ	64/128 МБ
**Объем встроенного ПЗУ (FLASH)	32/512 МБ	32/512 МБ	32/512 МБ	32/512 Мб	32/512 МБ	32/512 МБ
**Объем встроенного ПЗУ (FLASH2) для процессорных модулей CP16L-12, CP16L-20, i.MX287	512 МБ	512 МБ	512 МБ	512 МБ	512 МБ	512 МБ
**Объем памяти для хранения архивов	32/512 МБ	32/512 МБ	32/512 МБ	2/4 ГБ	32/512 МБ	32/512 МБ
Хранение данных об электропотреблении (профиль нагрузки счетчиков), не менее	45 суток	45 суток	45 суток	4 лет	45 суток	45 суток
Время сохранения измерительной информации в устройстве при пропадании напряжения питания	10 лет	10 лет	10 лет	10 лет	10 лет	10 лет
Основная абсолютная погрешность при измерении времени в условиях отсутствия внешней синхронизации	±3 с в сутки	±3 с в сутки	±3 с в сутки	±3 с в сутки	±3 с в сутки	±3 с в сутки
Порт Ethernet 10/100 Mbit	1	1	1	2	1/1	1
Независимые порты RS-422/485 гальванически изолированные	2 +	2 +	2 +	4*** +	4/2 +	2 +
Порт RS-232	2	1	1	2***	нет/2	1
Порт USB device/host				1/1	нет/1	нет/1
Цветной графический дисплей 800х480 Touch Screen	Нет	Нет	Нет	Есть	Нет	Нет
Процессор	i.MX287	i.MX287	i.MX287	Intel/i.MX287	i.MX287	i.MX287
Крепление	На стену, на DIN-рейку	На стену, на DIN-рейку	На стену, на DIN-рейку	На стену	На DIN-рейку	На DIN-рейку
Среднее время наработки на отказ, час	105000	120000	120000	120000	120000	120000
Cтепень защиты	IP52	IP52	IP52	IP52	IP50	IP50

*Реальные требования по количеству подключаемых счетчиков электроэнергии формируются на основании требований проекта к типам счетчиков электроэнергии, динамике и типам обрабатываемых информационных потоков, с учетом их объемов, применяемых методов обработки и требований по быстродействию. За консультацией вы можете обратиться в службу технической поддержки online@proryv.com.

**Объем памяти (МБ) в зависимости от типа процессорного модуля

	CP16L.12	CP16L.20	i.MX287
ОЗУ	64	128	128
FLASH	32	512	512
FLASH2	128	512	512

***Если в модификации ТК16L.31 два порта RS-232, то остается три порта RS-485.
