Описание
Назначение

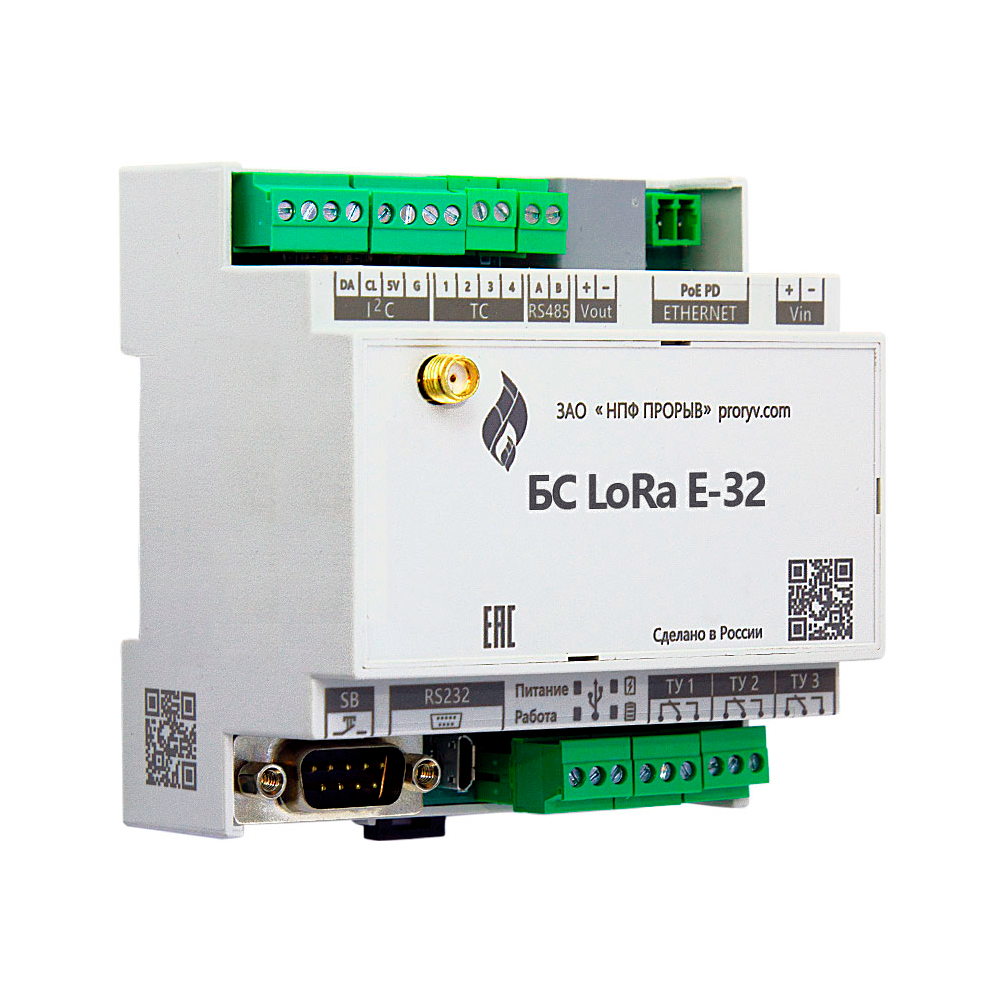

Базовая станция LoRa Е-32 предназначена для приема данных с регистраторов интеллектуальных сигналов телеметрии (РИСТ) по беспроводному каналу LoRa и передачи их через стандартные промышленные интерфейсы RS-485 (протокол Modbus RTU) и Ethernet (протокол Modbus TCP). Базовая станция обеспечивает интеграцию данных в автоматизированные системы управления технологическими процессами (АСУ ТП) и автоматизированные системы диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), что делает её идеальным решением для организации локальных сетей сбора данных на удаленных объектах.
Основные функции
- Прием данных с датчиков РИСТ по каналу LoRa.
- Передача данных в автоматизированные системы через RS-485 и Ethernet.
- Поддержка стандартных промышленных протоколов Modbus RTU и Modbus TCP.
- Гибкость настройки под конкретные задачи.
- Опциональная возможность преобразования цифровых данных от РИСТ в аналоговые сигналы 4-20 мА.
Устройство и принцип работы
Базовая станция LoRa Е-32 отличается простотой монтажа и легкостью ввода в эксплуатацию. БС LoRa Е-32 работает под управлением RISC-процессора, имеет сторожевой таймер, часы реального времени и защиту от зависаний.
БС LoRa Е-32 обеспечивает:
- Прием данных с датчиков РИСТ по каналу LoRa на частоте 868 МГц.
- Передачу данных через интерфейсы RS-485 (Modbus RTU) и Ethernet (Modbus TCP).

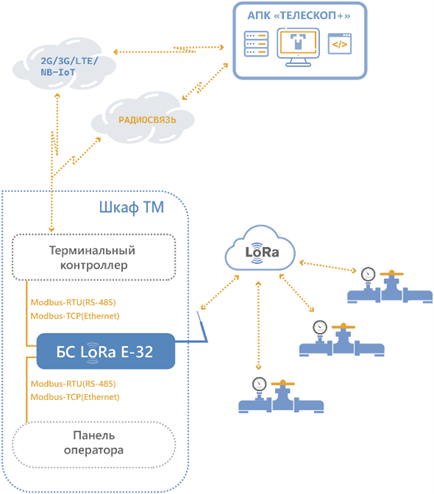

| Локальная сеть сбора данных на базе БС LoRa Е-32 | |
|---|---|
![]() | БС LoRa Е-32 позволяет организовать на месторождениях локальную сеть сбора данных с последующей передачей информации в автоматизированные системы через стандартные промышленные интерфейсы RS-485 и Ethernet. Требования:
Преимущества:
|
Интеграция
- Полная совместимость с АПК «Телескоп+».
- Сторонние системы:
- Modbus TCP по Ethernet;
- Modbus RTU по RS-485;
- Аналоговые выходы 4-20 мА.
Базовая комплектация
- Базовая станция LoRa Е-32.
- Всенаправленная антенна.
Опциональные компоненты
- Блок питания.
- Модификация с аналоговыми выходами 4-20 мА.
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходные интерфейсы | RS-485 (Modbus RTU), Ethernet (Modbus TCP) |
| Опциональные интерфейсы | Аналоговые выходы 4–20 мА |
| Частота LoRa | 868 МГц |
| Радиус покрытия | до 10 км в прямой видимости, 3–5 км при плохой видимости |
| Напряжение питания | 24 В DC номинальное (11…48 В DC) |
| Потребляемая мощность | ≤ 7 Вт |
| Рабочая температура | −40 … +60 °C |
| Влажность | ≤ 98% при 25 °C |
| Степень защиты | IP52 / IP55 (в составе шкафа) |
| Габаритные размеры | 95 × 75 × 70 мм |
| Масса | ≤ 0,3 кг |
| Монтаж | На DIN-рейку |
| MTBF (средняя наработка на отказ) | ≥ 55 000 ч |
| Срок службы | ≥ 20 лет |
