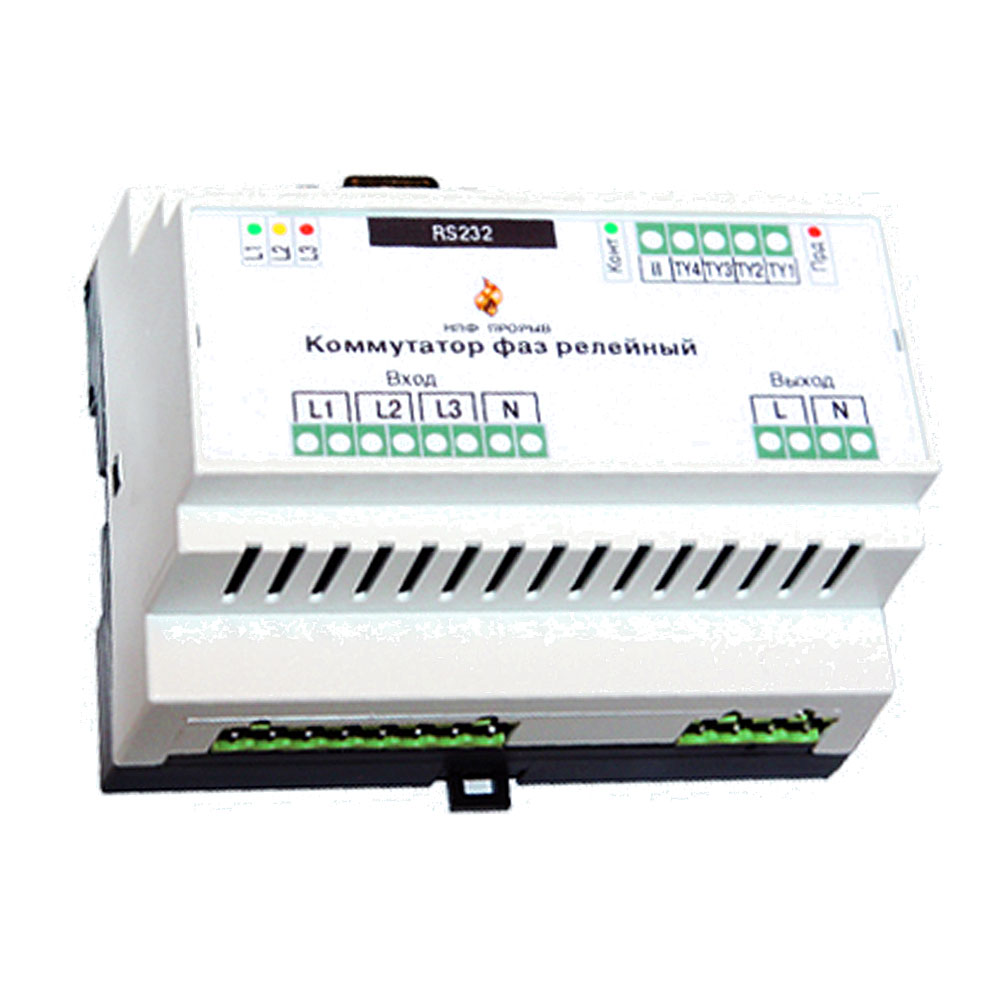

Коммутатор фаз релейный (КФР1)

Назначение

Коммутатор фаз релейный (КФР1) предназначен для организации резервированного питания оборудования, используемого в системах телемеханики. КФР1 подключается к трёхфазной питающей сети и обеспечивает автоматическое или принудительное переключение однофазных потребителей при недопустимых отклонениях напряжения рабочей фазы на фазу с напряжением внутри заданного диапазона.

Устройство и принцип работы

КФР1 поддерживает следующие режимы работы:

• Автоматический выбор фазы. КФР1 отключает рабочую фазу, если её напряжение оказалось вне пределов заданного диапазона, затем выбирает и подключает к выходу фазу, удовлетворяющую заданным критериям. Высший приоритет имеет фаза L1, низший — фаза L3.
• Принудительный выбор фазы. К выходу КФР1 подключается фаза, заданная командой управляющего устройства.
• Перезапуск. От выхода отключаются на заданное время все фазы, затем подключается фаза, выбранная в автоматическом режиме или заданная принудительно.

Во всех режимах для защиты от перегрузки контролируется ток на выходной шине КФР1. Если после трёх повторных включений перегрузка по току сохраняется, КФР1 отключает все фазы и переходит в режим ожидания.

КФР1 подключается к порту RS-232 ведущего устройства (master) и поддерживает с ним связь в качестве ведомого устройства (slave) по протоколу Modbus RTU.

Основные функции

• Резервирование электропитания оборудования.
• Защита оборудования от перегрузки и низкого напряжения в сетях с нестабильным напряжением.
• Принудительное отключение выходного напряжения и его включение через заданный интервал времени.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
RS-232	1	1200–115200 бод; Modbus RTU, slave	ПК, контроллеры ТК16L, шлюз E-422, ведущие устройства Modbus RTU (master)
Телеуправление	4	DC 0,4 А / 12 В	Исполнительные механизмы

Поддерживаемые протоколы

Коммутатор фаз релейный поддерживает протокол Modbus RTU для конфигурирования, настройки и мониторинга.

Технические характеристики

Параметр	Значение
Входные СКВ напряжения	220 В AC (180–245 В)
Частота питающей сети	50–60 Гц
Выходной ток	1 А (0,03–1,9 А); средний ток в течение 10 минут не должен превышать 1,5 А
Время переключения выхода с одной фазы на другую	0,5–1,5 с
Длительность паузы в режиме перезапуска	1–2040 с
Порог срабатывания защиты от перегрузки по току	2–2,2 А
Допустимое напряжение источника, подключаемого к выходам ТУ	12 В
Допустимый ток коллектора для выходов ТУ	0,4 А
Рабочая температура	−40…+85 °C
Влажность	До 95 % при +35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	105 × 86 × 60 мм
Масса	≤ 0,4 кг
Монтаж	На DIN-рейку
MTBF (средняя наработка на отказ)	≥ 55 000 ч
Срок службы	≥ 10 лет
