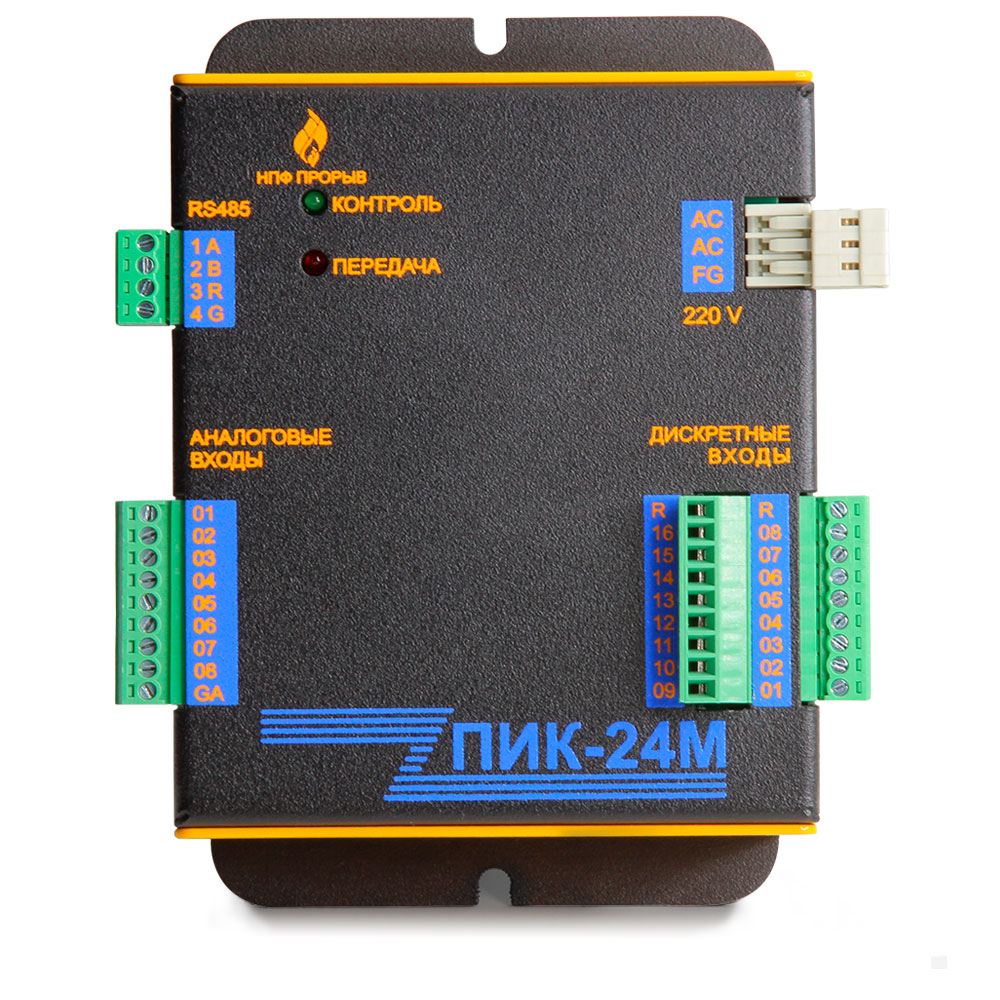

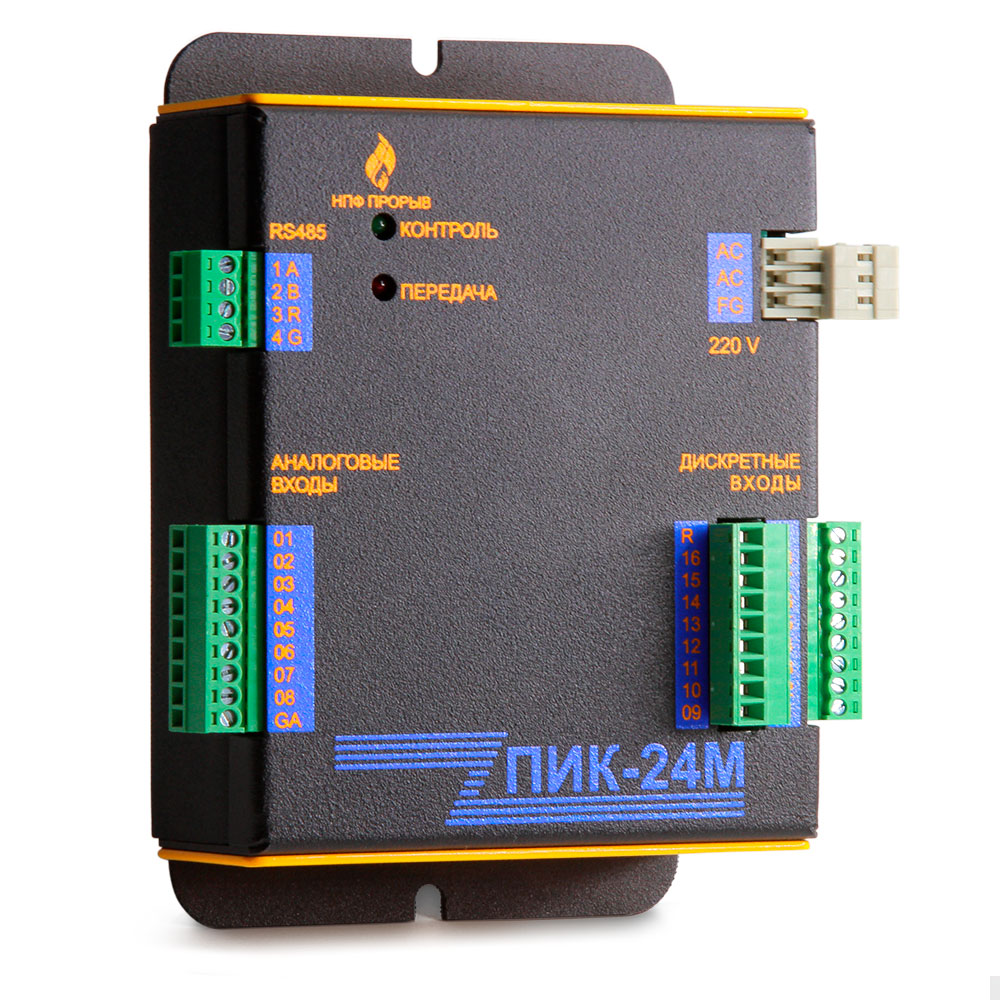

Контроллер программируемый индустриальный ПИК-24М

  • В наличии
  • АВБЛ.468212.011

Контроллер программируемый индустриальный ПИК-24М ориентирован на работу в системах АСУ ТП и АСТУЭ и предназначен для увеличения количества обслуживаемых дискретных и аналоговых датчиков.

Цена
по запросу

Описание

Назначение

Контроллер программируемый индустриальный ПИК-24М ориентирован на работу в системах АСУ ТП и АСТУЭ и предназначен для увеличения количества обслуживаемых дискретных и аналоговых датчиков. Контроллер обеспечивает максимальную адаптацию системы к требованиям проекта. Контроллер предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4 и сертифицирован на соответствие техническим условиям.

Устройство и принцип работы

Контроллер программируемый индустриальный функционирует в сети MODBUS как slave-устройство. ПИК-24М выполняет адресную обработку команд и аналого-цифровые преобразования сигналов.

Основные функции

Сбор информации с датчиков для контроля состояния технологического объекта.

  • Обработка команд master-устройства.
  • Съем данных по 16-ти каналам с дискретных датчиков телесостояния (ТС) и/или телеизмерения (ТИ).
  • Съем данных по 8-ми каналам с аналоговых датчиков напряжения или тока.
  • Фильтрация помех.
  • Обработка сигналов датчиков для обеспечения достоверности данных.
  • Аналого-цифровые преобразования и калибровка сигналов.
  • Передача данных по запросу master-устройства.

Габаритные размеры и масса

  • 102x142x45 мм
  • 0,6 кг

Условия эксплуатации

  • Диапазон рабочих температур от -40° до +60°C
  • Относительная влажность, не более 95% при t=35°C

ПИК-24М может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Тип порта/канала Подключение устройств
RS-485 Master-устройство.
Аналоговые входы Аналоговые датчики: токовые датчики, датчики напряжения.
Дискретные входы Дискретные датчики типа «сухой контакт», «открытый коллектор», активного типа.

Технические характеристики

Аналоговые входы. Диапазон входных сигналов для датчиков напряжения 0–2,5 В, для датчиков с токовым выходом 0–5 мА/0–20 мА. Разрядность АЦП — 12. 8
Дискретные входы (12–24 В), оптронная развязка 16
Напряжение питания переменного тока 220 В
Мощность, не более 7 Вт

Документация и сертификаты
