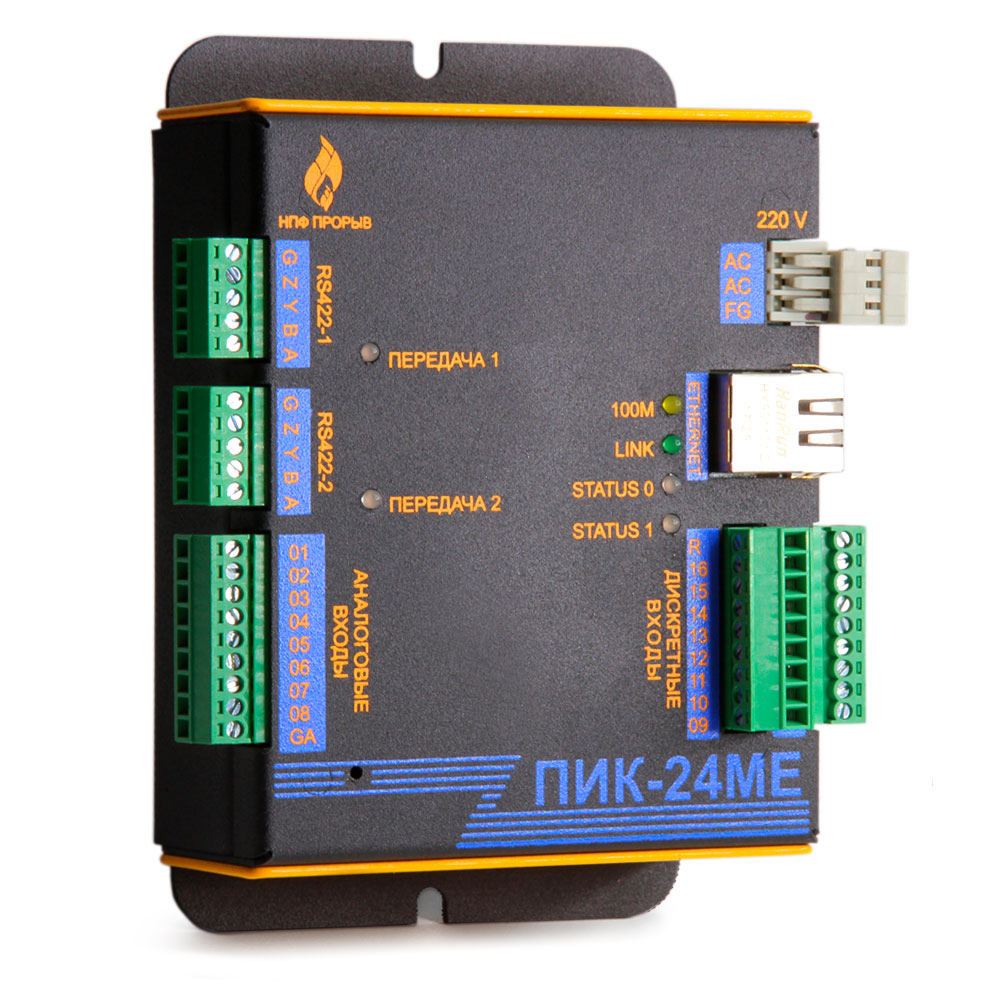

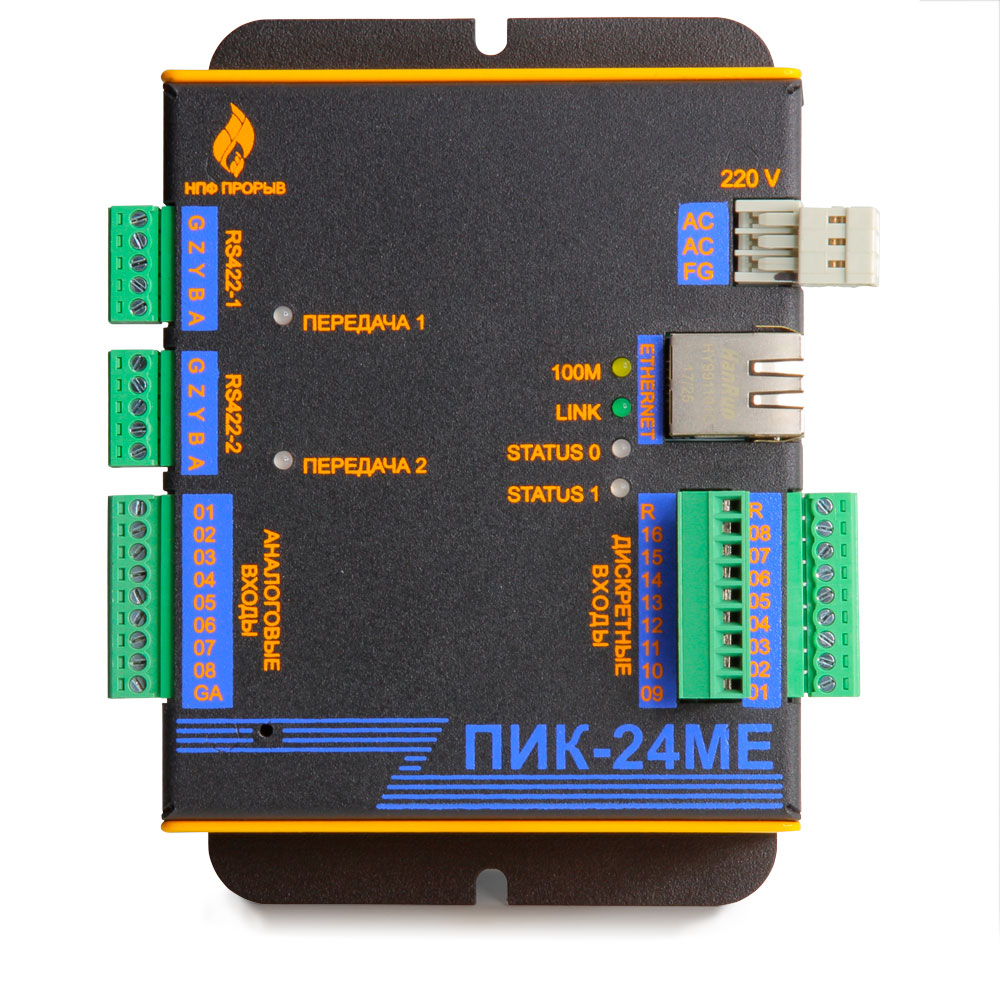

Контроллер программируемый индустриальный ПИК-24МE

Назначение

Контроллер программируемый индустриальный ПИК-24МE под управлением ОС Linux ориентирован на работу в системах АСУ ТП и АСТУЭ и предназначен для увеличения количества обслуживаемых дискретных и аналоговых датчиков. Контроллер обеспечивает максимальную адаптацию системы к требованиям проекта. Контроллер предназначен для автономной работы через веб интерфейс, а также для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4.

Устройство и принцип работы

Контроллер программируемый индустриальный функционирует в сети MODBUS как master или slave-устройство. ПИК-24МE выполняет адресную обработку команд и аналого-цифровые преобразования сигналов.

С помощью встроенных скриптов создаются простые многопоточные программы для передачи значений входов контроллера по протоколам Modbus RTU/TCP, МЭК 60870-5-104 на верхний уровень без использования АПК ТЕЛЕСКОП+4.

Основные функции

Сбор информации с датчиков для контроля состояния технологического объекта.

• Обработка команд master-устройства.
• Съем данных по 16-ти каналам с дискретных датчиков телесостояния (ТС) и/или телеизмерения (ТИ).
• Питание датчиков типа "сухой контакт" от встроенного источника 12V.
• Съем данных по 8-ми каналам с аналоговых датчиков напряжения или тока.
• Фильтрация помех.
• Обработка сигналов датчиков для обеспечения достоверности данных.
• Аналого-цифровые преобразования и калибровка сигналов.
• Передача данных по запросу master-устройства.
• Веб интерфейс.

Габаритные размеры

• 102x142x45 мм
• 0,6 кг

Условия эксплуатации

• Диапазон рабочих температур от -40° до +60°C
• Относительная влажность, не более 95% при t=35°C

ПИК-24МE может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Поддержка протоколов

• HTTP/HTTPS (Веб интерфейс)
• IP->RS485/422(Виртуальные порты)
• NTP(для синхронизации внутренних часов)
• Modbus RTU Client
• Modbus RTU Server (Slave)
• Modbus TCP Client
• Modbus TCP Server (Slave)
• МЭК 60870-5-104 (Server)
• Инкотекс М234(счетчик ЭЭ)

Тип порта/канала	Количество	Подключение устройств
Ethernet	1	Компьютер, HUB, Master-устройство, сетевое оборудование
RS-422/485	2	Master-устройство, slave-устройство
Аналоговые входы	8	Аналоговые датчики: токовые датчики, датчики напряжения
Дискретные входы	16	Дискретные датчики типа «сухой контакт», «открытый коллектор», активного типа

Технические характеристики

Аналоговые входы	Диапазон входных сигналов для датчиков напряжения 0–2,5 В, для датчиков с токовым выходом 0–5 мА/0–20 мА. Разрядность АЦП — 12.
Дискретные входы	(12–24 В), оптронная развязка
Напряжение питания переменного тока	220 В
Мощность, не более	7 Вт
