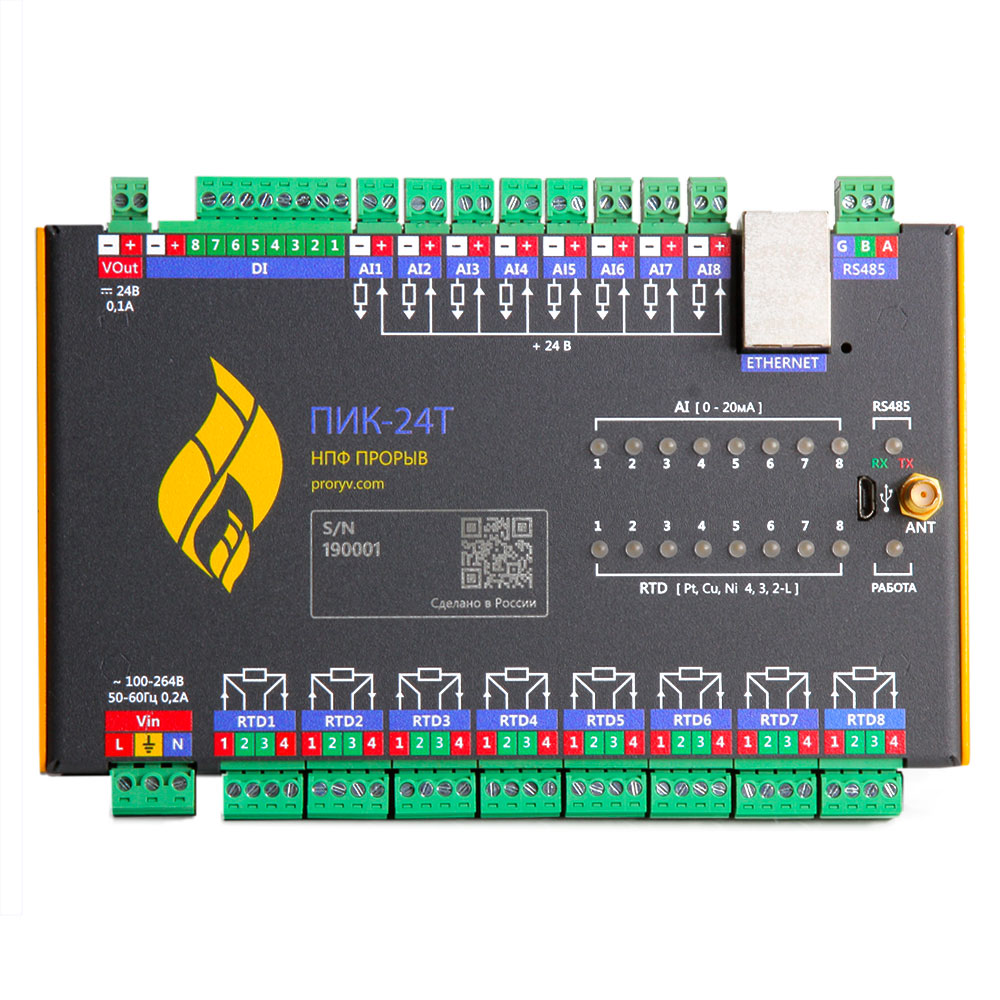

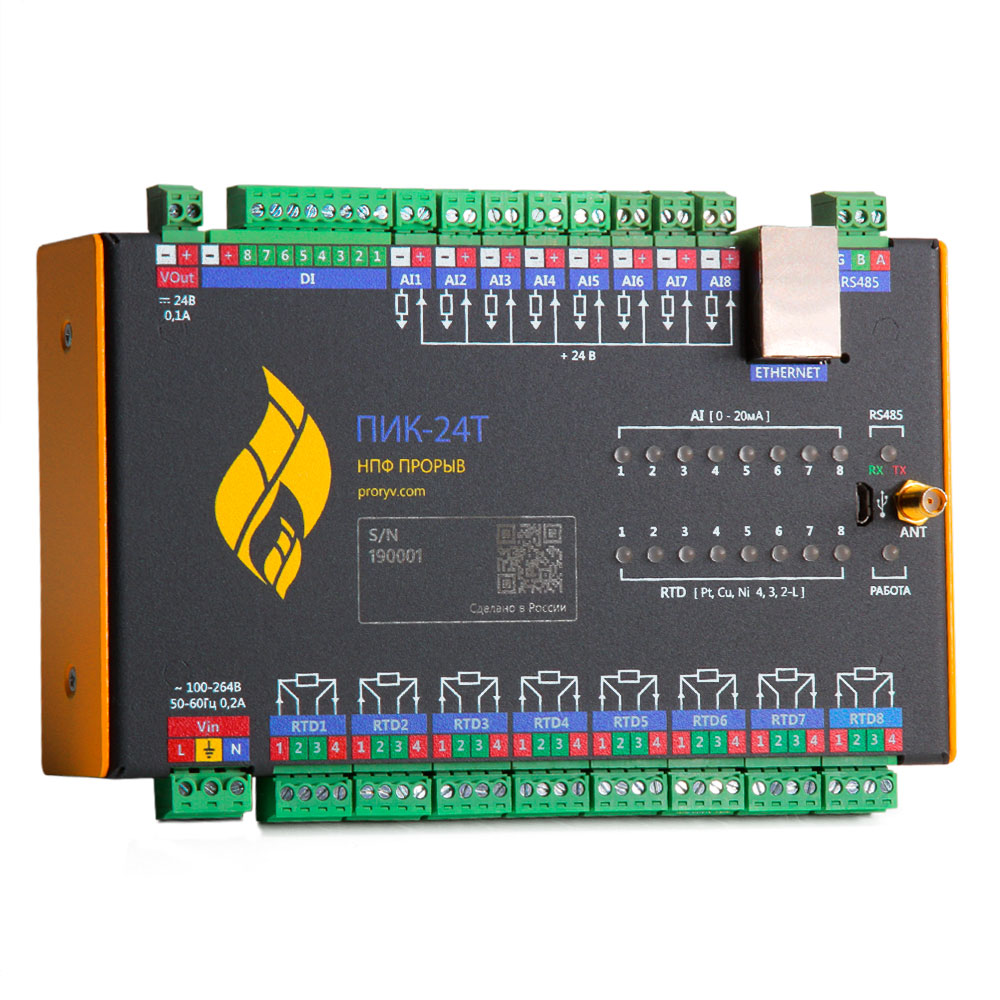

Контроллер программируемый индустриальный ПИК-24Т

Назначение

Контроллер программируемый индустриальный ПИК-24Т ориентирован на работу в системах АСУ ТП и АСТУЭ и предназначен для увеличения количества обслуживаемых дискретных и аналоговых датчиков, а также обслуживания датчиков температуры. Контроллер обеспечивает максимальную адаптацию системы к требованиям проекта. Контроллер предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4.

Устройство и принцип работы

Контроллер программируемый индустриальный функционирует в сети MODBUS как slave-устройство. ПИК-24T выполняет адресную обработку команд и аналого-цифровые преобразования сигналов. В зависимости от модификации контроллер может быть оснащен радиомодулем 2,4 ГГц.

Основные функции

Сбор информации с датчиков для контроля состояния технологического объекта.

• Обработка команд master-устройства.
• Съем данных по 8-ми каналам с дискретных датчиков телесостояния (ТС) и/или телеизмерения (ТИ).
• Питание датчиков типа "сухой контакт" от встроенного источника 12-24В.
• Съем данных по 8-ми каналам с аналоговых датчиков тока.
• Съем данных по 8-ми каналам с  датчиков температуры.
• Фильтрация помех.
• Обработка сигналов датчиков для обеспечения достоверности данных.
• Аналого-цифровые преобразования сигналов.
• Передача данных по запросу master-устройства.
• Веб интерфейс.

Габаритные размеры и масса

• 102x172x45 мм
• 1 кг

Условия эксплуатации

• Диапазон рабочих температур от -40° до +60°C
• Относительная влажность, не более 95% при t=35°C

ПИК-24T может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Тип порта/канала	Количество	Подключение устройств
Ethernet	0/1*	Компьютер, HUB, Master-устройство, сетевое оборудование
RS-485	1	Master-устройство, slave-устройство
Аналоговые входы	8	Аналоговые датчики: токовые датчики
Дискретные входы	8	Дискретные датчики типа «сухой контакт», активного типа
Входы для датчиков температуры	8	Датчики типа RTD, подключаемые по двух, трех или четырехпроводной схеме: Pt100, Pt500, Cu100 и т.п. по ГОСТ 6651-2009

* В зависимости от модификации

Технические характеристики

Аналоговые входы	Диапазон входных сигналов для датчиков с токовым выходом 0–5 мА/0–20 мА. Разрядность АЦП — 24.
Дискретные входы	(12–24 В), оптронная развязка
Входы для датчиков температуры	Номинальное сопротивление R0 — 50, 100, 500, 1000 Ом
Напряжение питания переменного тока	220 В
Мощность, не более	20 Вт
