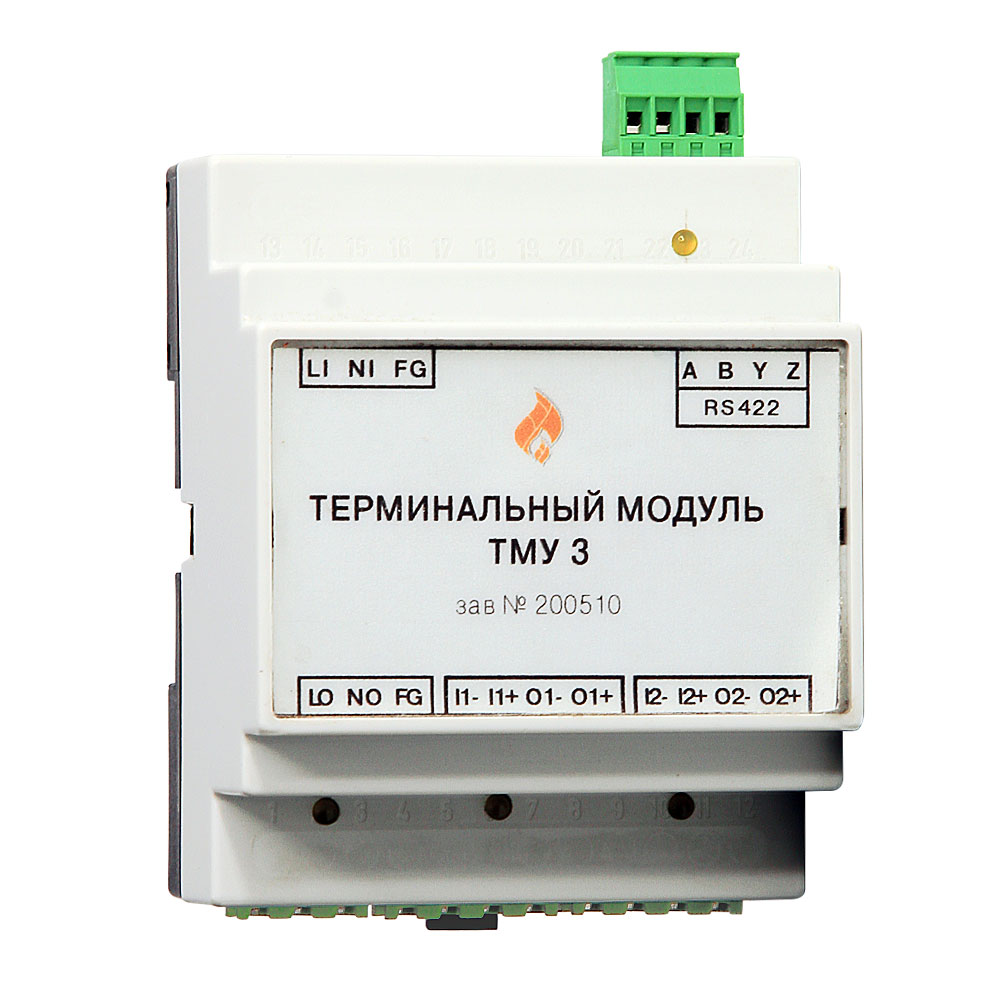

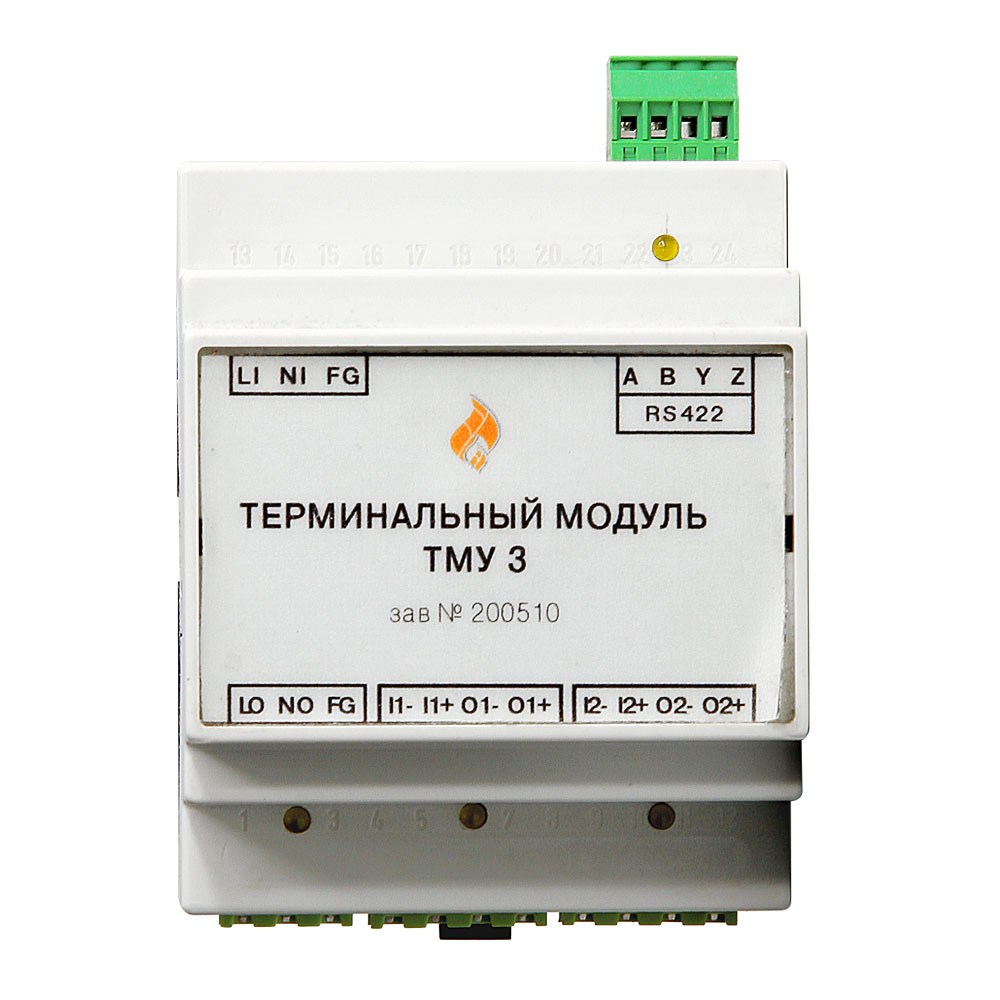

Терминальный модуль ТМУ3

  • Нет в наличии

Контроллер программируемый индустриальный ТМУ3 предназначен для выработки и коммутации сигналов телеуправления. ТМУ3 функционирует в составе системы телеметрии совместно с контроллером терминальным типа ТК и обеспечивает адаптацию системы к требованиям проекта

Цена
-

Нет в наличии

Описание

Устройство снято с производства.

Назначение

Контроллер программируемый индустриальный ТМУ3 предназначен для выработки и коммутации сигналов телеуправления. ТМУ3 функционирует в составе системы телеметрии совместно с контроллером терминальным типа ТК и обеспечивает адаптацию системы к требованиям проекта. Предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4 и сертифицирован на соответствие техническим условиям.

Устройство и принцип работы

Принимает информацию от терминального контроллера по интерфейсу RS-485, вырабатывает сигналы коммутации для каналов телеуправления.

Основные функции

Передача команд телеуправления внешним силовым цепям объектов.

  • Обработка команд master-устройств.
  • Телеуправление по трем каналам: 1 канал 220 В переменного напряжения, 2 канала 60 В постоянного напряжения.

Габаритные размеры и масса

  • 70x86x58 мм
  • 0,5 кг

Условия эксплуатации

  • Диапазон рабочих температур от -40° до +60°C
  • Относительная влажность, не более 95% при t=35°C

Контроллер может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Тип порта/канала Подключение устройств
RS-485 Master-устройство.
Телеуправление Управляемые устройства.

Технические характеристики

Параметры коммутируемых сигналов:
1 канал
2 канала
переменное напряжение до 250 В, ток до 2, А
постоянное напряжение до 60 В, ток до 2, А
Каналы телеуправления 3
Время переключения, не более 10 мсек
Напряжение питания переменного тока 220 В (187–242)
Мощность, не более 10 Вт
Наработка на отказ 35000 часов

Документация ТМУ3
