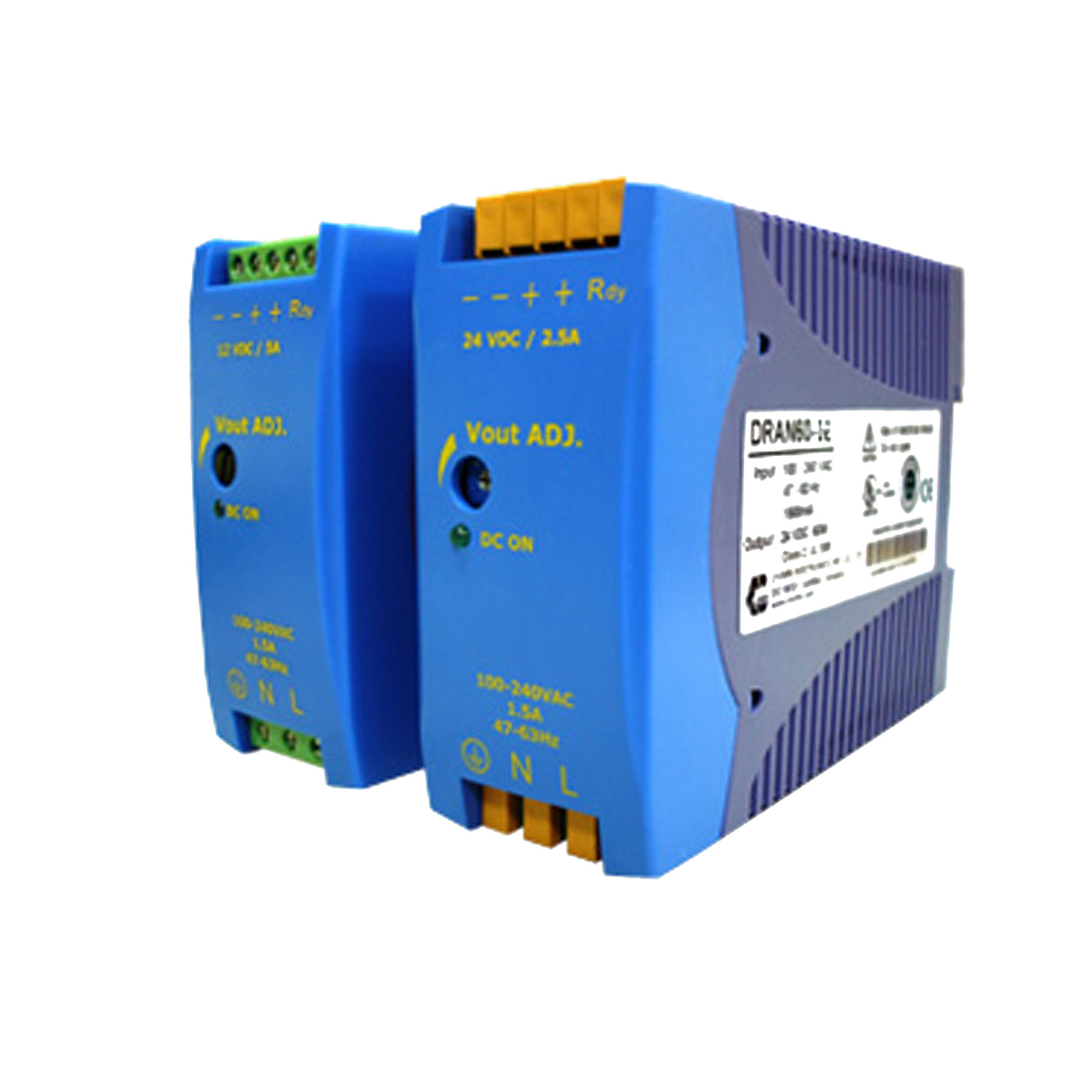

Блок питания DRAN60-12A

Назначение

Блок питания DRAN60-12A — преобразователь переменного напряжения в постоянное. Предназначен для работы в сети переменного тока 220 В или от источника постоянного тока 90–375 В. Выходное напряжение — постоянное, номинально 12 В.

Устройство и основные функции

• Преобразование входного напряжения в постоянное выходное напряжение;
• Защита от короткого замыкания и перегрузки;
• Встроенный входной фильтр;
• Корпус с фиксатором-защёлкой для монтажа на DIN-рейку.

Технические характеристики

Параметр	Значение
Входное напряжение переменного тока	220 В AC; диапазон 85–264 В AC
Частота входного переменного тока	47–63 Гц
Входное напряжение постоянного тока	90–375 В DC
Выходная мощность	60 Вт
Номинальное выходное напряжение	12 В DC
Выходной ток	5 А
Электрическая прочность изоляции	3 кВ AC
Диапазон рабочих температур	от −10 до +70 °C
Относительная влажность, не более	90% при 35 °C
Габаритные размеры	40,5 × 90 × 115 мм
Масса	360 г
Монтаж	На DIN-рейку

Подключаемые устройства

• Контроллер терминальный ТК16L.10;
• Устройство сбора и передачи данных ТК16L.15 (в заказных модификациях);
• Контроллер терминальный ТК16L.14 (в заказных модификациях);
• Устройство сбора и передачи данных E-422.GSM (в заказных модификациях);
• Шлюз E-422.0.02;
• Шлюз Е-32;
• Шлюз E-422.1.02;
• Контроллер терминальный ТК16L.11;
• Базовая станция LoRa Е-32 (в заказных модификациях);
• Радиосервер точного времени РСТВ-01-01 (ГЛОНАСС);
• Промышленный роутер сотовой связи E4G;
• Модем Е-32;
• УКВ радиостанция РТМ.16;
• Модем RS232-FX969;
• Модем RS232-FX909 (9600 бод);
• Модем RS232-V23 (1200 бод);
• Шлюз FX969 (1200/9600/19200 бод);
• Шлюз FX909 (1200/9600 бод);
• Шлюз FX-604 (1200 бод);
• Делитель;
• Искрозащита БИИ;
• Маршрутизатор-коммутатор интерфейса RS-485;
• Повторитель изолированный ПИ-485;
• Оптическая головка RS-Ик с интерфейсами RS-485 и USB;
• Оптическая головка RS-Оп с интерфейсами RS-485 и USB;
• Повторитель изолированный ПИ-485/422;
• Внешние датчики.
