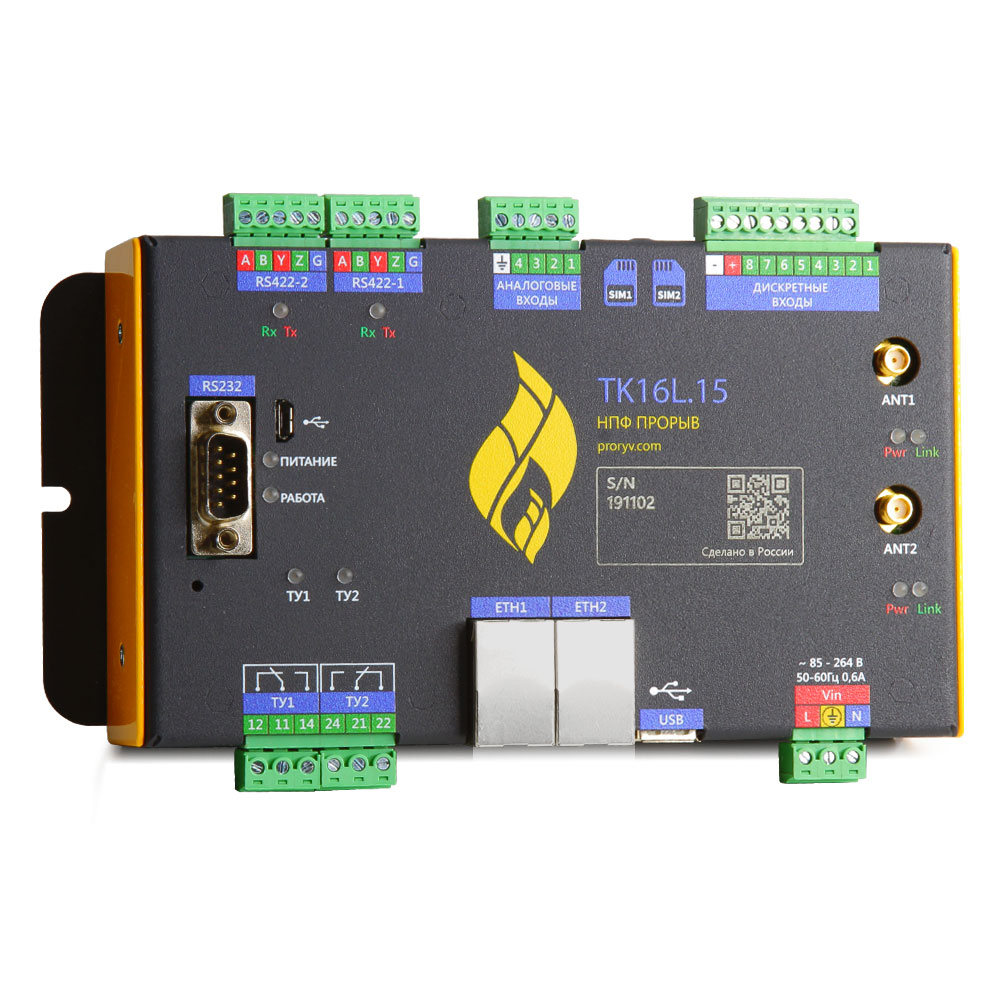

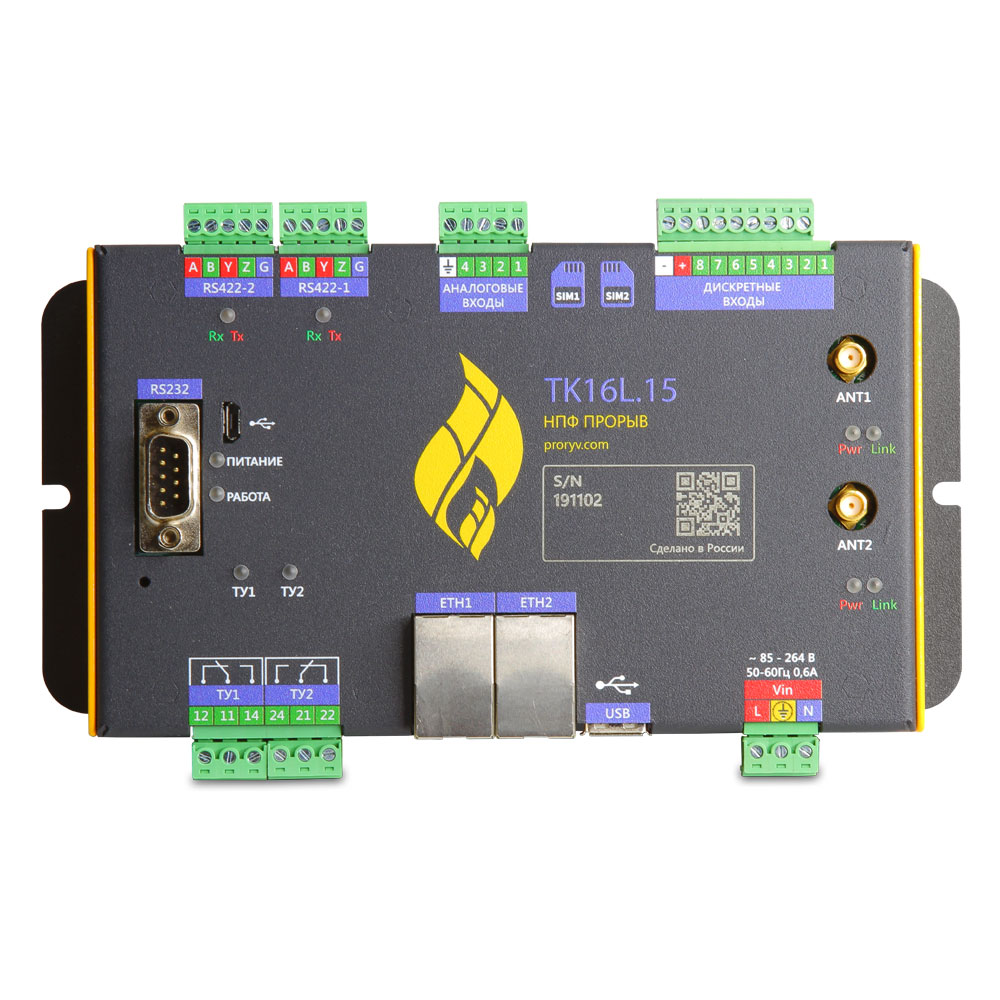

ТК16L.15 пластиковый корпус, вид 3/4ТК16L.15 пластиковый корпус, вид спередиТК16L.15 металлический корпус, вид спереди

Устройство сбора и передачи данных ТК16L.15

  • В наличии

8 дискретных входов4 аналоговых входа2 выхода телеуправления2 порта RS-422/4851 порт RS-2322 порта Ethernet220 В AC питаниеModbus RTU/TCPМЭК 60870-5-101/104МЭК 61850DLMS/COSEMOPC DA/UAГОСТ Р МЭК 61107

Цена
по запросу
Запросить КПОтветим с ценами и сроками в течение рабочего дня
Clear selection

Описание

Назначение

Устройство сбора и передачи данных ТК16L.15 предназначено для построения автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).

ТК16L.15 продолжает линейку индустриальных контроллеров и УСПД, построенных на современной высокопроизводительной платформе с расширенным набором функциональных возможностей. Два порта Ethernet обеспечивают резервирование IP-канала, а два встроенных модема LTE/3G/GPRS в режиме горячего резерва позволяют организовать контролируемый пункт там, где единственным доступным каналом связи является сотовая сеть GSM.

Контроллер изготавливается как в фиксированных модификациях, так и в заказных — всего до 53 вариантов исполнения. В заказных модификациях можно увеличить количество подключаемых датчиков и цифровых измерительных устройств, расширить число портов RS-485 и дискретных входов, добавить дополнительные модули беспроводной связи. Такой подход позволяет сформировать точную конфигурацию под требования конкретного объекта без переплаты за невостребованный функционал — от компактного узла коммерческого учёта электроэнергии с несколькими счётчиками до крупной цифровой подстанции с десятками интеллектуальных устройств, требующих одновременного опроса по множеству независимых шин RS-485.

Рекомендуется для объектов с большим количеством интеллектуальных устройств:

  • объекты электроэнергетики;
  • объекты теплоэнергетики;
  • коммерческие и технологические узлы учета;
  • кустовые станции.

Устройство и принцип работы

Контроллер построен на базе высокопроизводительного промышленного микропроцессора с энергонезависимой памятью для хранения архивных данных и оперативной памятью для выполнения текущих задач.

Контроллер оборудован встроенным сторожевым таймером, часами реального времени.

Обмен данными с устройствами нижнего уровня осуществляется через дискретные и аналоговые входы, дискретные выходы, а также по интерфейсам Ethernet, RS-485/422 и RS-232 с использованием разнообразных промышленных и прикладных протоколов. Связь с верхним уровнем — по резервируемому интерфейсу Ethernet, через встроенные модемы LTE/3G/GPRS или через беспроводной радиоканал УКВ-диапазона посредством внешнего модема.

Контроллер выпускается в двух исполнениях:

  • Металлический корпус;

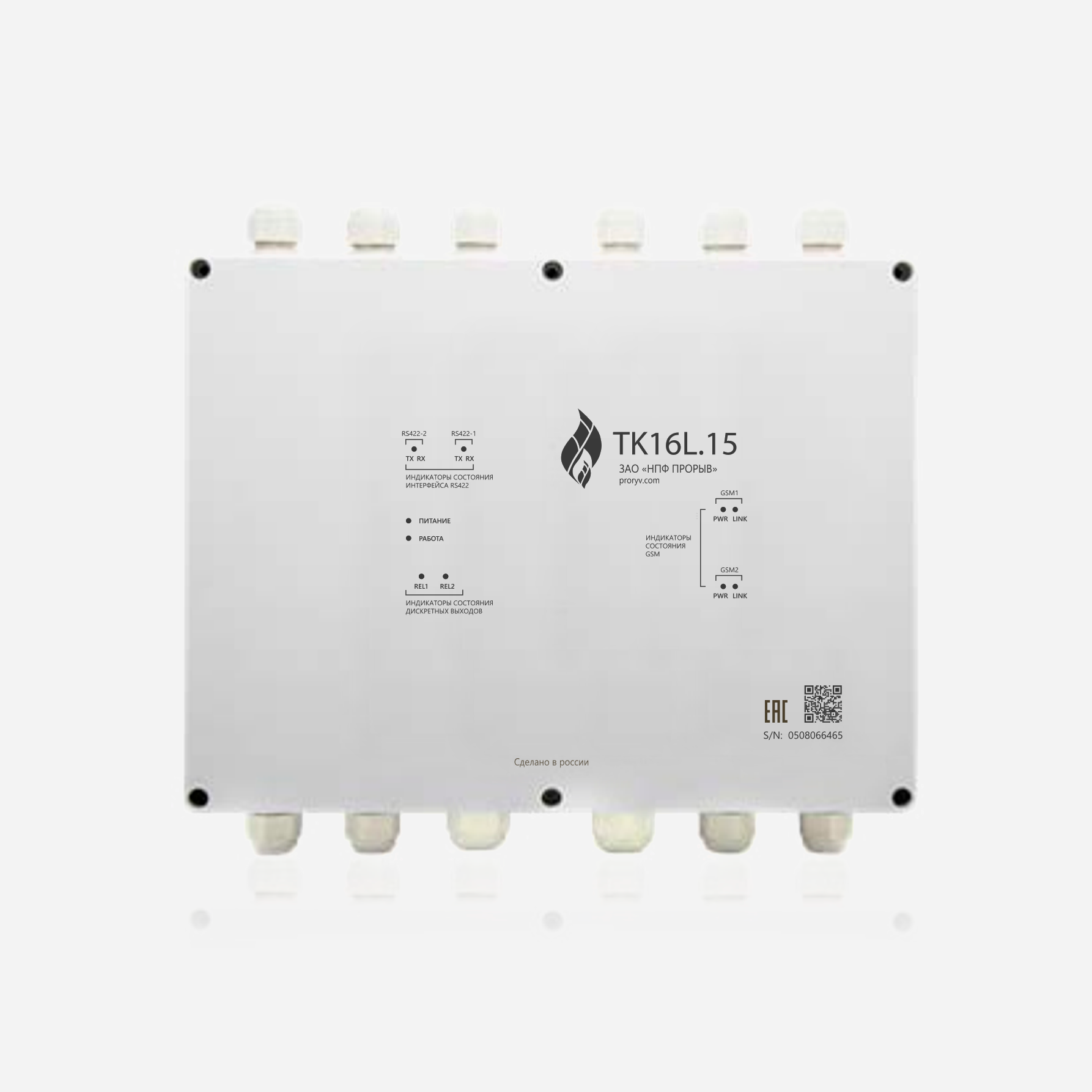

  • Пластиковый корпус, обеспечивающий защиту IP65.

Основные функции

  • Сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных устройств нижнего уровня.
  • Формирование сигналов телеуправления на исполнительные механизмы.
  • Накопление, предварительная обработка и хранение данных.
  • Ведение журнала событий.
  • Передача данных на сервер верхнего уровня по проводным и беспроводным каналам.
  • Синхронизация времени по протоколам NTP/SNTP, с использованием опционального модуля GPS/ГЛОНАСС, с АПК Телескоп+ и от Радиосервера точного времени РСТВ-01-01.
  • Синхронизация времени подключённых счётчиков и интеллектуального оборудования с системным временем контроллера.
  • Организация защищённых каналов VPN (L2TP, IPsec, PVPN).
  • Наращивание числа входов и выходов через модули расширения.
  • Передача данных по радиоканалу УКВ-диапазона совместно с радиостанцией РТМ.16, шлюзом FX969 и модемом RS232-FX969.

Особенности и преимущества

  • Устройство выпускается в 53 различных модификациях.
  • Опциональный выбор количества интерфейсов и каналов связи.
  • Два порта Ethernet с поддержкой бесшовного резервирования HSR.
  • Два встроенных модема LTE/3G/GPRS в «горячем» резерве.
  • Масштабируемость входных, выходных каналов при подключении модулей расширения.
  • Широкий диапазон рабочих температур −40…+60 °C.
  • Алгоритм сжатия данных для повышения эффективной скорости передачи через радиостанцию, работающую в УКВ-диапазоне.
  • Режим OPC UA и DA сервера — доступен по запросу.
  • Хранение данных до 10 лет при отключении питания; профиль нагрузки счётчиков не менее 45 суток.
  • Наличие сертификата о поверке как средства измерения.

Каналы и способы передачи данных

  • Резервируемый Ethernet 10/100 Мбит/с (RJ45).
  • Резервируемый GSM/GPRS через встроенные модемы LTE/3G/GPRS.
  • Дополнительные опциональные модули беспроводной связи: Wi-Fi / 433 МГц / 868 МГц / ZigBee / Thread / GPS / ГЛОНАСС.
  • CDMA, VSAT, WiMAX, радиоканал УКВ-диапазона (через внешний модем).
  • VPN: L2TP, IPsec.
  • PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
  • Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.

Поддерживаемые протоколы

Контроллер поддерживает широкий набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (HTTP/HTTPS, FTP, Telnet, NTP/SNTP, SNMP, Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 61850-8-1, МЭК 62056 DLMS/COSEM, МЭК 60870-5-101, МЭК 60870-5-104, OPC DA, OPC UA)*. Возможна реализация нестандартных протоколов под конкретный проект.

* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки.

Интерфейсы и входы/выходы

Тип порта/канала Количество Характеристики Подключение устройств
Ethernet 2 10/100BASE-T, RJ45 ПК, Hub, Switch, Шлюз E-422, Шлюз FX969, Преобразователь RS-485 в Ethernet на 16 портов, Modbus-TCP-устройства, E4G, GSM-модемы, Радиосервер точного времени РСТВ-01-01
RS-232 1 — Модем RS232-FX969, GSM-модемы, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.)
RS-422/RS-485 2/10* гальванически изолированные, 1200–115200 бод Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп)
Аналоговые входы 4 0–2,5 В / 0–20 мА, АЦП 16 бит, погрешность ≤10 мВ Токовые датчики, датчики напряжения
Дискретные входы 8/16* 12–24 В, оптронная развязка 1500 В «Сухой контакт», «открытый коллектор», счётчики импульсов
Телеуправление 2 DC 3 А / 30 В; AC 3 А / 220 В Исполнительные механизмы
USB 1 — USB Flash, USB преобразователи и т.д.
Встроенный GSM/4G 2 LTE Cat.4 / 3G / GPRS Сервер сбора данных
Цветной дисплей — — —

* — Зависит от модификации, необходимое количество указывается в заказной спецификации.

Модули расширения

Контроллер поддерживает подключение модулей расширения и позволяет наращивать число входов/выходов без замены контроллера.

Модуль Описание
ПИК А16 16 аналоговых входов 0–20 мА (АЦП 12 бит), Modbus slave, RS-485.
ПИК-16УМ1 16 каналов ТУ (реле AC 250 В/5 А, DC 30 В/5 А), Modbus slave, RS-485.
ПИК-24М 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485.
ПИК-24МE 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485, Ethernet.
ПИК-24Т 8 дискретных + 8 аналоговых + 8 входов RTD (Pt100/Cu100, ГОСТ 6651-2009), RS-485.
ТМДА24 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485.
ТМУ3 1 канал ТУ (переменное напряжение до 250 В, ток до 2 А), 2 канала (постоянное напряжение до 60 В, ток до 2 А), Modbus slave, RS-485.
БИИ 4 аналоговых входа (Ex), 1 вход RS-485 (Ex), Modbus slave, RS-485.
Шлюз E-422 4 входа RS-485, Ethernet.
Преобразователь RS-485 в Ethernet на 16 портов 16 входов RS-485, Ethernet.
Оптическая головка RS-Ик 1 инфракрасный порт, RS-485.
Оптическая головка RS-Оп 1 оптический порт, RS-485.

Технические характеристики

Параметр Значение
Процессор ARM совместимый
Операционная система RTOS
ОЗУ (SDRAM) 128 МБ
Флеш-память (FLASH) 512 МБ
Флеш-память для архивов 512 МБ
Хранение профиля нагрузки счётчиков ≥ 45 суток
Хранение данных при отключении питания 10 лет
Погрешность хода часов (без синхронизации) ±3 с/сутки
Напряжение питания 220 В AC / 9–36 В DC
Потребляемая мощность ≤ 20 Вт
Резервное питание Нет
Рабочая температура −40 … +60 °C
Влажность ≤ 95% при 35 °C
Степень защиты IP52 / IP55 (в составе шкафа) / IP65 (пластиковый бокс)
Габаритные размеры 230 × 300 × 86 мм (пластиковый бокс)
102 × 199 × 49 мм (металлический корпус)
Масса ≤ 2,4 кг (пластиковый бокс)
≤ 1,3 кг (металлический корпус)
Монтаж На стену, на DIN-рейку
MTBF (среднее время наработки) 100 000 ч
Рекомендуемое количество счётчиков на один канал не более 128
Рекомендуемое количество устройств на один канал RS-422/RS-485 не более 128
Совместимость с программным обеспечением верхнего уровня Программный комплекс Телескоп+,
Телескоп+ система коммерческого учета электроэнергии

Метрологические характеристики

Параметр Значение
Регистрация в Госреестре СИ № 78937-20
Свидетельство об утверждении типа RU.C.34.004A № 78937-20 от 13.09.2022
Срок действия сертификата до 12.08.2030
Погрешность хода часов при внешней синхронизации по сигналам точного времени ±0,2 с
Погрешность хода часов без внешней синхронизации ±1,0 с/сутки
Сохранность данных при отключении питания не менее 10 лет

Резервирование

Параметр Описание
Резервное питание Нет
Резервирование Ethernet Предусмотрено (2 порта Ethernet)
Резервирование сотового канала Предусмотрено (2 встроенных модема LTE/3G/GPRS)

Программирование и настройка

Параметр Описание
Программирование логики* Редактор скриптов (C#), SDK (C/C++), ISAGRAF (ГОСТ Р МЭК 61131-3-2016)
Программа конфигурирования Программа конфигурации ТК16L/E-422 (ConfigTK16L) — визуальный редактор конфигурации, настройка протоколов, опрос устройств
Веб-интерфейс Веб-интерфейс ТК16L/E-422 — доступ с любого ПК, просмотр и управление без установки ПО

* — Предоставление функционала осуществляется на основании приобретения дополнительной лицензии в соответствии с условиями Лицензионного соглашения. По вопросам технической реализации и интеграции следует обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.

Для контроллеров


Антенны

Контроллер (шлюз) со встроенным модулем GSM может работать с любыми совместимыми типами GSM-антенн. ЗАО «НПФ Прорыв» поставляет контроллеры с антеннами в следующих вариантах исполнения:

Антенна на магнитной базе

Назначение

Пассивная GSM антенна на магнитной базе обычно применяется в местах с нормальным уровнем сигнала cети GSM.

antey906

Характеристики

Кабель RG 174, длина кабеля 3 м
Волновое сопротивление кабеля 50 Ом
Диапазон рабочих частот GSM 900/1800
Коэффициент усиления до 7 dBi
Крепление Магнитное

Антенна с универсальным креплением

Назначение

Направленная антенна с коэффициентом усиления 11 dBi работает в диапазоне частот GSM 890-960 МГц. Антенна предназначена для использования в местах со слабым сигналом GSM.

Antenna foton

Характеристики

Кабель длина кабеля до 20 м
Волновое сопротивление 50 Ом
Диапазон рабочих частот GSM 900
Коэффициент усиления 11,2 dBi
Крепление Универсальное
Габаритные размеры 170х500х30 мм

Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com

Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя. Свидетельства-подтверждения

НаименованиеОписание
ФГУП «Нижегородский завод им. М.В. Фрунзе»
МАЯК-102АТоднофазный многофункциональный
МАЯК-302АРТтрехфазный многофункциональный
МАЯК-301АРТтрехфазный многофункциональный
МАЯК-Т301АРтрехфазный многофункциональный
СЭБ-1ТМ.01однофазный многофункциональный
СЭБ-1ТМ.02Доднофазный многофункциональный
СЭБ-1ТМ.02Моднофазный многофункциональный
СЭО-1.16однофазный многофункциональный
СЭТ-4ТМ.01трехфазный многофункциональный
СЭТ-4ТМ.01Мтрехфазный многофункциональный
СЭТ-4ТМ.02(СЭТ-1ТМ.01)трехфазный многофункциональный
СЭТ-4ТМ.03Мтрехфазный многофункциональный
СЭТ-4ТМ.02Мтрехфазный многофункциональный
ПСЧ-3ТМ.05трехфазный многофункциональный
ПСЧ-3ТМ.05Мтрехфазный многофункциональный
ПСЧ-3ТМ.05Дтрехфазный многофункциональный
ПСЧ-4ТМ.05трехфазный многофункциональный
ПСЧ-4ТМ.05Мтрехфазный многофункциональный
ПСЧ-4ТМ.05Дтрехфазный многофункциональный
ПСЧ-4ТМ.05МКтрехфазный многофункциональный
ПСЧ-3ТА.07(ПСЧ-3А.06Т)трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01)трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02)трехфазный многофункциональный
ПСЧ-3АРТтрехфазный многофункциональный
ПСЧ-3АРТ.01трехфазный многофункциональный
ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04трехфазный многофункциональный
ООО «Elster Метроника»
Альфа А1800трехфазный многофункциональный
Альфа А1820трехфазный многофункциональный
ЕвроАльфатрехфазный многофункциональный
АО «Энергомера»
ЦЭ6850трехфазный многотарифный
ЦЭ6850M трехфазный многотарифный
CE102однофазный многотарифный
CE301



трехфазный многофункциональный
CE303



трехфазный многотарифный
CE304трехфазный многофункциональный
CE308

IEC/DLP/SMP/DLMS

трехфазный многофункциональный
Фирма «Actaris SAS»
SL7000трехфазный многофункциональный
Schlumberger Industries SA
Indigo+трехфазный многофункциональный
ООО НПК «Инкотекс»
Меркурий М203.2Тоднофазный многофункциональный
Меркурий 206 PRSNOоднофазный многотарифный
Меркурий 208однофазный многофункциональный
Меркурий 230АМтрехфазный многофункциональный
Меркурий 230трехфазный многофункциональный
Меркурий 233трехфазный многофункциональный
Меркурий 234трехфазный многофункциональный
Меркурий 238трехфазный многофункциональный
ЗАО «ELGAMA-ELEKTRONIKA»
EPQSтрехфазный многофункциональный с возможностью измерения качества электроэнергии
«Landis+Gyr»
Landis&Gyr ZMD и ZFDтрехфазный многофункциональный
Landis&Gyr ZMQ и ZFQтрехфазный многофункциональный
ЗАО «Радио и Микроэлектроника»
РиМ 889.ХХтрехфазный активно-реактивный многофункциональный
РиМ 489.01,02,07,11,12,13,15,18трехфазный активно-реактивный многофункциональный
РиМ СПОДЭС 489.23-30,32,34,36,38трехфазный активно-реактивный многофункциональный
ЗАО «ПКК Миландр»
МИЛУР-104однофазный многотарифный
МИЛУР-105однофазный многотарифный
МИЛУР-107однофазный многотарифный
МИЛУР-304трехфазный многотарифный
МИЛУР-305трехфазный многотарифный
МИЛУР-306трехфазный многотарифный
МИЛУР-307трехфазный многотарифный
ООО «Систел»
Фотонтрехфазный многофункциональный
Протон-Ктрехфазный многофункциональный
Протонтрехфазный многофункциональный
НПО «МИР»
МИР С-03трехфазный многофункциональный
МИР С-04/C-05/C-07однофазный/трехфазный многофункциональный
ЗАО «Алгоритм»
BINOM3измеритель показателей качества электроэнергии
BINOM334iизмеритель показателей качества электроэнергии
ООО «Телематические решения»
ФОБОС 1однофазный многотарифный
ФОБОС 3трехфазный многотарифный
ООО "Луч Интеграция"
УЭ 1однофазный с радиомодулем
УЭ3-1Ртрехфазный с радиомодулем
OOO "СИ-АРТ" (Россия)
СТЭМ-300 СПОДЭСтрехфазный многофункциональный

Похожие товары

ТК16L.15 RS485.16 Просмотр

Устройство сбора и передачи данных ТК16L.15 RS485.16

16 порта RS-485, 2 порта Ethernet

по запросу
Шлюз E-422.1.02 Просмотр

Шлюз E-422.1.02

2 порта RS-422/485, 2 порта RS-232, 2 дискретных выхода, Usb host, выход телеупр

по запросу
Фото - Шлюз Е-32 Просмотр

Шлюз Е-32

Интеллектуальный шлюз Е-32.GSM применяется в составе автоматизиров

по запросу
Контроллер терминальный ТК16L.11 Просмотр

Контроллер терминальный ТК16L.11

4 дискретных входа, 4 аналоговых входов, 2 выхода телеуправления, 2

по запросу
Фото - Контроллер терминальный ТК16L.14 Просмотр

Контроллер терминальный ТК16L.14

GSM/GPRS модем, 8 дискретных входов, 4 аналоговых входа, 2 выхода телеуп

по запросу
Фото - Контроллер терминальный ТК16L.10 Просмотр

Контроллер терминальный ТК16L.10

32 дискретных входа, 8 аналоговых входов, 2 выхода телеуправления, 2

по запросу

Sidebar Right

Style Selector

Primary Color

Direction
