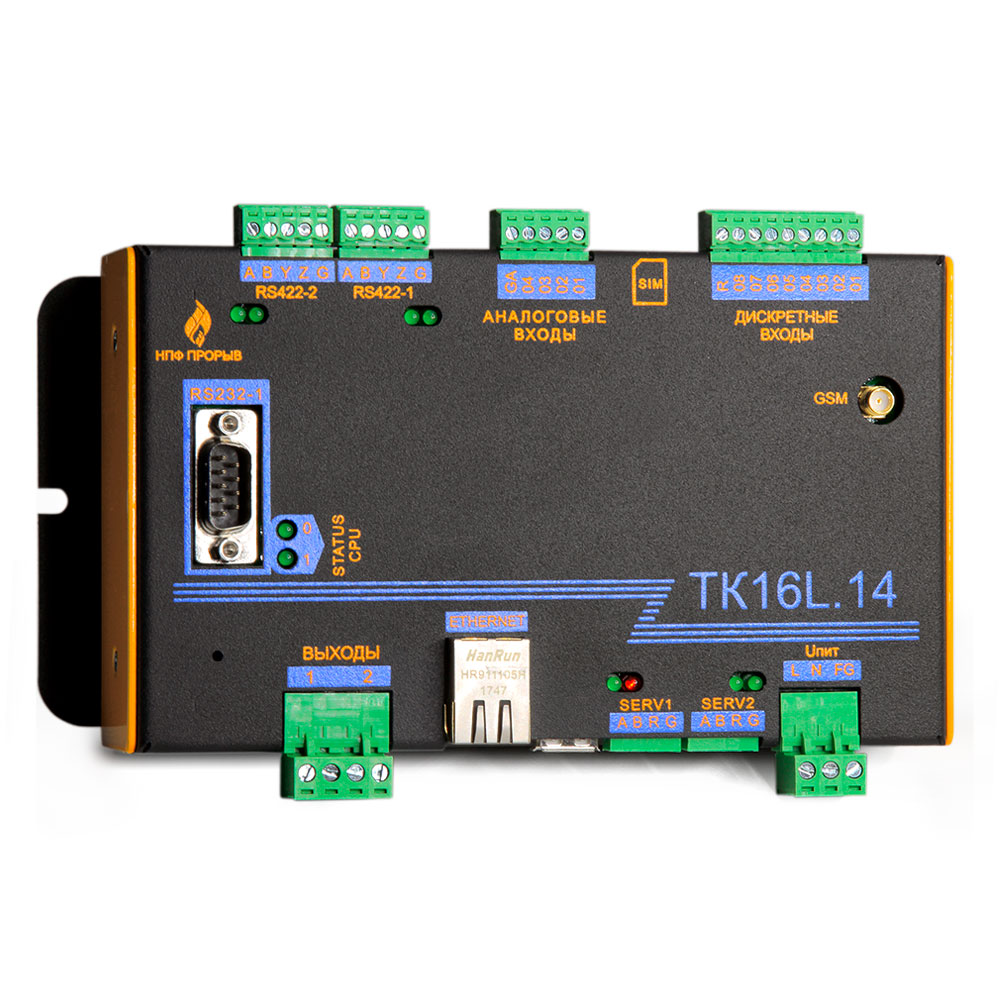

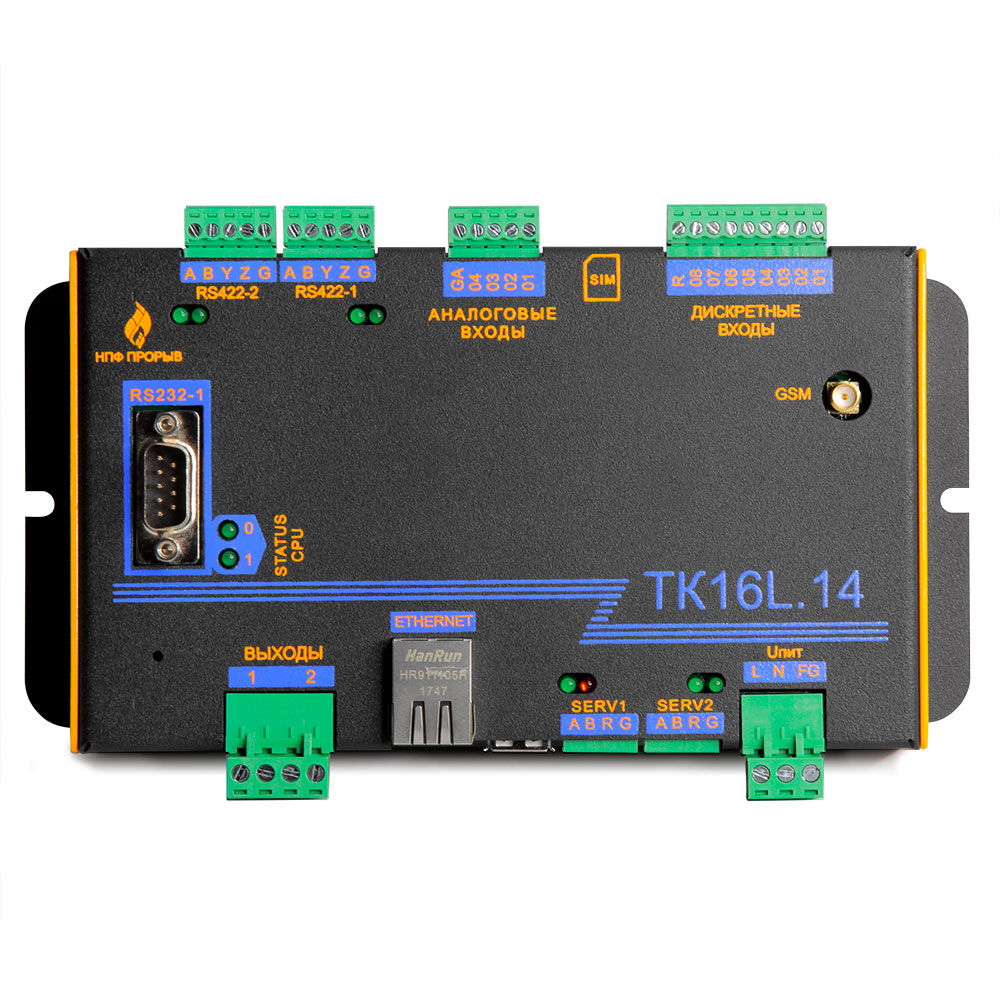

Контроллер терминальный ТК16L.14 вид 3/4Контроллер терминальный ТК16L.14 вид спереди

Контроллер терминальный ТК16L.14

  • В наличии

8 дискретных входов4 аналоговых входа2 выхода телеуправления2 порта RS-422/4851 порт RS-2321 порт Ethernet230 В AC питаниеModbus RTU/TCPМЭК 60870-5-101/104OPC DA/UAГОСТ Р МЭК 61107

Цена
по запросу
Запросить КПОтветим с ценами и сроками в течение рабочего дня
Clear selection

Описание

Назначение

Контроллер терминальный ТК16L.14 предназначен для построения автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).

Наличие встроенного модема LTE/3G/GPRS позволяет организовать контролируемый пункт там, где преимущественно доступным каналом связи является сотовая сеть GSM.

Оптимальное количество встроенных входов позволяет применять контроллер как на небольших одиночных объектах, так и на кустовых площадках. Контроллер работает с интеллектуальными устройствами нижнего уровня: станциями управления ЭЦН/ШГН, АГЗУ, уровнемерами, УДПХ, контроллерами, терминальными модулями, расширителями сигналов и счётчиками электроэнергии; подключается оборудование с интерфейсами RS-485/RS-422/RS-232.

Рекомендуется для объектов:

  • удалённые кусты скважин без проводных каналов связи
  • объекты телемеханики с питанием от сети
  • узлы коммерческого и технического учёта электроэнергии
  • системы диспетчеризации на базе сотовой связи

Устройство и принцип работы

Контроллер построен на базе высокопроизводительного промышленного микропроцессора с энергонезависимой памятью для хранения архивных данных и оперативной памятью для выполнения текущих задач.

Контроллер оборудован встроенным сторожевым таймером, часами реального времени, независимой системой обработки дискретных и аналоговых сигналов на базе выделенного микроконтроллера.

Обмен данными с устройствами нижнего уровня осуществляется через дискретные и аналоговые входы, дискретные выходы, а также по интерфейсам Ethernet, RS-485/422 и RS-232 с использованием разнообразных промышленных и прикладных протоколов. Связь с верхним уровнем — по интерфейсу Ethernet, через встроенные модемы LTE/3G/GPRS или через беспроводной радиоканал УКВ-диапазона посредством внешнего модема.

Контроллер выпускается в двух исполнениях:

  • Металлический корпус — 202 × 102 × 50 мм;
  • Пластиковый корпус, обеспечивающий защиту IP65, — 240 × 300 × 140 мм.

Основные функции

  • Сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных устройств нижнего уровня.
  • Формирование сигналов телеуправления на исполнительные механизмы.
  • Накопление, предварительная обработка и хранение данных.
  • Ведение журнала событий.
  • Передача данных на сервер верхнего уровня по проводным и беспроводным каналам.
  • Синхронизация времени по протоколам NTP/SNTP, с использованием опционального модуля GPS/ГЛОНАСС, с АПК Телескоп+ и от Радиосервера точного времени РСТВ-01-01.
  • Синхронизация времени подключённых счётчиков и интеллектуального оборудования с системным временем контроллера.
  • Передача информации на верхние уровни, в том числе по сети GSM через встроенный модем.
  • Поддержка режимов передачи данных GPRS с динамическим и статическим IP-адресом.
  • Организация защищённых каналов VPN (L2TP, IPsec, PVPN).
  • Наращивание числа входов и выходов через модули расширения.
  • Передача данных по радиоканалу УКВ-диапазона совместно с радиостанцией РТМ.16, шлюзом FX969 и модемом RS232-FX969.

Особенности и преимущества

  • Встроенный модем LTE/3G/GPRS — связь с верхним уровнем без внешнего оборудования.
  • Механизм защиты от зависаний модема и работа со статическим IP: модемный пул в центре сбора не требуется.
  • Развитый набор входов-выходов: 8 дискретных и 4 аналоговых входа, 2 выхода телеуправления.
  • Масштабируемость входных, выходных каналов при подключении модулей расширения.
  • Широкий диапазон рабочих температур −40…+60 °C.
  • Алгоритм сжатия данных для повышения эффективной скорости передачи через радиостанцию, работающую в УКВ-диапазоне.
  • Режим OPC UA и DA сервера — доступен по запросу.
  • Хранение данных до 10 лет при отключении питания; профиль нагрузки счётчиков не менее 45 суток.
  • Наличие сертификата о поверке как средства измерения.

Каналы и способы передачи данных

  • Ethernet 10/100 Мбит/с (RJ45).
  • GSM/GPRS через встроенные модемы LTE/3G/GPRS.
  • CDMA, VSAT, WiMAX, радиоканал УКВ-диапазона (через внешний модем).
  • VPN: L2TP, IPsec.
  • PVPN: защищённый виртуальный канал связи. Обеспечивает постоянную адресацию контроллеров в системе при использовании SIM-карт с динамическим IP — без выделенного адреса оператора и без модемного пула на сервере.
  • Сервер ретрансляции: программный компонент, обеспечивающий ретрансляцию сообщений от устройств на Сервер сбора данных Телескоп+. Позволяет использовать GSM/GPRS-каналы с динамическим IP-адресом без организации модемного пула на сервере.

Поддерживаемые протоколы

Контроллер поддерживает набор стандартизированных промышленных и прикладных протоколов передачи данных, включая протоколы опроса счётчиков электроэнергии (Modbus RTU, Modbus TCP, ГОСТ Р МЭК 61107, МЭК 60870-5-101, МЭК 60870-5-104, OPC UA, NTP/SNTP, HTTP/HTTPS, FTP, Telnet, SNMP)*. Возможна реализация нестандартных протоколов под конкретный проект.

* — Для уточнения способа реализации и лицензирования обращаться в службу технической поддержки по адресу электронной почты online@proryv.com.

Интерфейсы и входы/выходы

Тип порта/канала Количество Характеристики Подключение устройств
Ethernet 1 10/100BASE-T, RJ45 ПК, Hub, Switch, Шлюз E-422, сетевое оборудование, Modbus-TCP-устройства, GSM-модемы
RS-232 1 — Модем RS232-FX969, GSM-модемы, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.)
RS-422/RS-485 2 (RS-422) Гальванически изолированные, 1200–115200 бод Счётчики электроэнергии, Modbus-RTU-устройства (ГЗУ, станции управления, вычислители, расходомеры и т.д.), модули расширения (ПИК А16, ПИК-16УМ1, ПИК-24М, ПИК-24МE, ПИК-24Т, ТМДА24, ТМУ3, БИИ), Оптические головки (RS-Ик, RS-Оп)
Аналоговые входы 4 0–2,5 В / 0–20 мА Токовые датчики, датчики напряжения
Дискретные входы 8 12–24 В, оптронная развязка 1500 В «Сухой контакт», «открытый коллектор», счётчики импульсов
Телеуправление 2 DC 3 А / 30 В; AC 3 А / 220 В Исполнительные механизмы
Встроенный GSM/4G 1 LTE Cat.4 / 3G / GPRS Сервер сбора данных

Модули расширения

Модуль Описание
ПИК А16 16 аналоговых входов 0–20 мА (АЦП 12 бит), Modbus slave, RS-485
ПИК-16УМ1 16 каналов ТУ (реле AC 250 В/5 А, DC 30 В/5 А), Modbus slave, RS-485
ПИК-24М 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485
ПИК-24МE 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485, Ethernet
ПИК-24Т 8 дискретных + 8 аналоговых + 8 входов RTD (Pt100/Cu100, ГОСТ 6651-2009), RS-485
ТМДА24 16 дискретных + 8 аналоговых входов (0–20 мА/0–2,5 В), Modbus slave, RS-485
ТМУ3 1 канал ТУ (переменное напряжение до 250 В, ток до 2 А), 2 канала (постоянное напряжение до 30 В, ток до 3 А), RS-485
БИИ 4 аналоговых входа (Ex), 1 вход RS-485 (Ex), Modbus slave, RS-485
Шлюз E-422 4 входа RS-485, Ethernet
Преобразователь RS-485 в Ethernet на 16 портов 16 входов RS-485, Ethernet
Оптическая головка RS-Ик 1 инфракрасный порт, RS-485
Оптическая головка RS-Оп 1 оптический порт, RS-485

Технические характеристики

Параметр Значение
Процессор ARM совместимый
Операционная система RTOS
ОЗУ (SDRAM) 128 МБ
Флеш-память (FLASH) 512 МБ
Флеш-память для архивов 512 МБ
Хранение профиля нагрузки счётчиков ≥ 45 суток
Погрешность хода часов (без синхронизации) ±1,0 с/сутки
Напряжение питания 230 В AC (100–265 В)
Потребляемая мощность ≤ 15 В·А
Резервное питание Нет
Рабочая температура −40 … +60 °C
Влажность ≤ 95% при 30 °C
Степень защиты IP52 / IP55 (в составе шкафа) / IP65 (пластиковый бокс)
Габаритные размеры (Д × Ш × В) в металлическом корпусе — 202 × 102 × 50 мм;
в пластиковом корпусе — 240 × 300 × 140 мм
Масса ≤ 0,8 кг
Монтаж На стену, на DIN-рейку
MTBF (среднее время наработки) ≥ 120 000 ч
Срок службы ≥ 20 лет
Рекомендуемое количество счётчиков на один канал 16
Рекомендуемое количество устройств на один канал RS-422/RS-485 128
Совместимость с программным обеспечением верхнего уровня Программный комплекс Телескоп+

Метрологические характеристики

Параметр Значение
Регистрация в Госреестре СИ № 82280-21
Свидетельство об утверждении типа № 82280-21 от 20.05.2022
Срок действия сертификата до 19.07.2026
Погрешность хода часов при внешней синхронизации по сигналам точного времени ±0,2 с/сутки
Погрешность хода часов без внешней синхронизации ±1,0 с/сутки
Дополнительная температурная погрешность хода часов (без внешней синхронизации) ±0,02 с/°C в сутки
Сохранность данных при отключении питания не менее 10 лет

Резервирование

Параметр Описание
Резервное питание Нет
Резервирование Ethernet Не предусмотрено (1 порт Ethernet)
Резервирование сотового канала Нет (один встроенный модем)

Программирование и настройка

Параметр Описание
Программирование логики* Редактор скриптов (C#), SDK (C/C++), ISAGRAF (ГОСТ Р МЭК 61131-3-2016)
Программа конфигурирования Программа конфигурации ТК16L/E-422 (ConfigTK16L) — визуальный редактор конфигурации, настройка протоколов, опрос устройств
Веб-интерфейс Веб-интерфейс ТК16L/E-422 — доступ с любого ПК, просмотр и управление без установки ПО

* — Предоставление функционала осуществляется на основании приобретения дополнительной лицензии в соответствии с условиями Лицензионного соглашения. По вопросам технической поддержки обращаться по адресу электронной почты online@proryv.com.

Для контроллеров


ТК16L.10/ТК16L.11/ТК16L.14

Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com

Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя. Свидетельства-подтверждения

НаименованиеОписание
ФГУП «Нижегородский завод им. М.В. Фрунзе»
МАЯК-102АТоднофазный многофункциональный
МАЯК-302АРТтрехфазный многофункциональный
МАЯК-301АРТтрехфазный многофункциональный
МАЯК-Т301АРтрехфазный многофункциональный
СЭБ-1ТМ.01однофазный многофункциональный
СЭБ-1ТМ.02Доднофазный многофункциональный
СЭБ-1ТМ.02Моднофазный многофункциональный
СЭО-1.16однофазный многофункциональный
СЭТ-4ТМ.01трехфазный многофункциональный
СЭТ-4ТМ.01Мтрехфазный многофункциональный
СЭТ-4ТМ.02(СЭТ-1ТМ.01)трехфазный многофункциональный
СЭТ-4ТМ.03Мтрехфазный многофункциональный
СЭТ-4ТМ.02Мтрехфазный многофункциональный
ПСЧ-3ТМ.05трехфазный многофункциональный
ПСЧ-3ТМ.05Мтрехфазный многофункциональный
ПСЧ-3ТМ.05Дтрехфазный многофункциональный
ПСЧ-4ТМ.05трехфазный многофункциональный
ПСЧ-4ТМ.05Мтрехфазный многофункциональный
ПСЧ-4ТМ.05Дтрехфазный многофункциональный
ПСЧ-4ТМ.05МКтрехфазный многофункциональный
ПСЧ-3ТА.07(ПСЧ-3А.06Т)трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01)трехфазный многофункциональный
ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02)трехфазный многофункциональный
ПСЧ-3АРТтрехфазный многофункциональный
ПСЧ-3АРТ.01трехфазный многофункциональный
ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04трехфазный многофункциональный
ООО «Elster Метроника»
Альфа А1800трехфазный многофункциональный
Альфа А1820трехфазный многофункциональный
ЕвроАльфатрехфазный многофункциональный
АО «Энергомера»
ЦЭ6850трехфазный многотарифный
ЦЭ6850M трехфазный многотарифный
CE102однофазный многотарифный
CE301



трехфазный многофункциональный
CE303



трехфазный многотарифный
CE304трехфазный многофункциональный
CE308

IEC/DLP/SMP/DLMS

трехфазный многофункциональный
Фирма «Actaris SAS»
SL7000трехфазный многофункциональный
Schlumberger Industries SA
Indigo+трехфазный многофункциональный
ООО НПК «Инкотекс»
Меркурий М203.2Тоднофазный многофункциональный
Меркурий 206 PRSNOоднофазный многотарифный
Меркурий 208однофазный многофункциональный
Меркурий 230АМтрехфазный многофункциональный
Меркурий 230трехфазный многофункциональный
Меркурий 233трехфазный многофункциональный
Меркурий 234трехфазный многофункциональный
Меркурий 238трехфазный многофункциональный
ЗАО «ELGAMA-ELEKTRONIKA»
EPQSтрехфазный многофункциональный с возможностью измерения качества электроэнергии
«Landis+Gyr»
Landis&Gyr ZMD и ZFDтрехфазный многофункциональный
Landis&Gyr ZMQ и ZFQтрехфазный многофункциональный
ЗАО «Радио и Микроэлектроника»
РиМ 889.ХХтрехфазный активно-реактивный многофункциональный
РиМ 489.01,02,07,11,12,13,15,18трехфазный активно-реактивный многофункциональный
РиМ СПОДЭС 489.23-30,32,34,36,38трехфазный активно-реактивный многофункциональный
ЗАО «ПКК Миландр»
МИЛУР-104однофазный многотарифный
МИЛУР-105однофазный многотарифный
МИЛУР-107однофазный многотарифный
МИЛУР-304трехфазный многотарифный
МИЛУР-305трехфазный многотарифный
МИЛУР-306трехфазный многотарифный
МИЛУР-307трехфазный многотарифный
ООО «Систел»
Фотонтрехфазный многофункциональный
Протон-Ктрехфазный многофункциональный
Протонтрехфазный многофункциональный
НПО «МИР»
МИР С-03трехфазный многофункциональный
МИР С-04/C-05/C-07однофазный/трехфазный многофункциональный
ЗАО «Алгоритм»
BINOM3измеритель показателей качества электроэнергии
BINOM334iизмеритель показателей качества электроэнергии
ООО «Телематические решения»
ФОБОС 1однофазный многотарифный
ФОБОС 3трехфазный многотарифный
ООО "Луч Интеграция"
УЭ 1однофазный с радиомодулем
УЭ3-1Ртрехфазный с радиомодулем
OOO "СИ-АРТ" (Россия)
СТЭМ-300 СПОДЭСтрехфазный многофункциональный
