Трансформаторные подстанции

Для всех объектов автоматизации электроэнергетики предлагаются интегрированные решения. Автоматизированные системы коммерческого/технического учета электроэнергии (АИИС КУЭ / АСТУЭ) интегрируются с АСУ ТП, системами диспетчерского и технологического управления (АСДТУ) и системами телемеханики (ТМ).

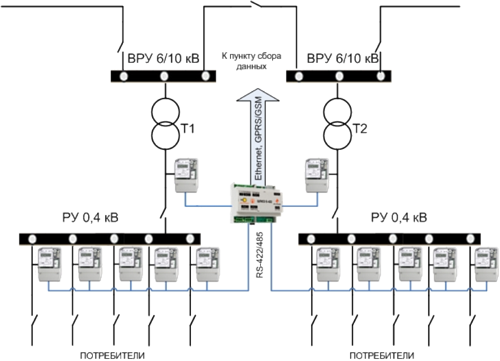

Основные функции АИИС КУЭ / АСТУЭ трансформаторных подстанций

• Формирование пофазного баланса поступившей и отпущенной электроэнергии по ПС
• Поддержка произвольных балансных групп потребителей, расчет баланса по группе
• Технический учет электроэнергии
• Выявление коммерческих и технических потерь
• Контроль параметров качества электроэнергии

Система верхнего уровня обеспечивает

• Сбор и хранение данных коммерческого и технического учета
• Предоставление данных учета обслуживающему персоналу
• Расчет учетных показателей
• Формирование отчетности

Обмен данными между интеллектуальным устройством, например УСПД, и рабочим местом оператора может выполняться по любым современным каналам связи. При этом задействован механизм контроля работы каналообразующего оборудования и обеспечивается бесперебойная работа каналообразующего оборудования. Для приема технических данных по профилям нагрузки устанавливаются произвольные периоды опроса счетчиков электроэнергии.

При наличии у счетчиков электроэнергии и/или интеллектуального устройства функций измерения  показателей качества электрической энергии (ПКЭ) в системе фиксируются основные ПКЭ, установленные ГОСТ 13109-97, РД 153-34.0-15.501-00.

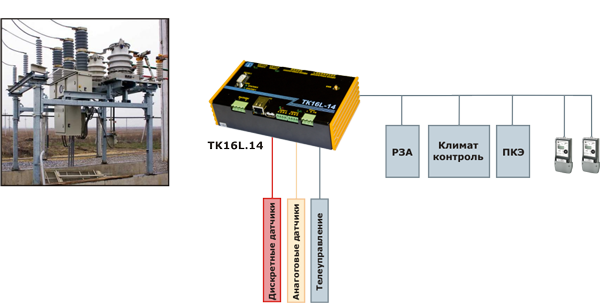

АСУ ТП трансформаторных подстанций

В состав системы входит комплекс устройств, предназначенных для контроля состояния оборудования в режиме реального времени и управления оборудованием. Обеспечивается сбор, хранение, архивация данных и оперативное диспетчерское управление оборудованием подстанции. В системе реализовано управление коммутационными аппаратами, что позволяет регулировать режим работы сети.

Для диспетчерского управления объектом используются данные:

• состояния коммутационных аппаратов (выключатели, выключатели нагрузки, разъединители, заземляющие ножи) входных и отходящих ячеек трансформаторной подстанции, межсекционных разъединителей
• ток, напряжение, мощность на секциях шин
• сигналы срабатывания защит
• сигналы системы аварийной сигнализации
• сигналы системы контроля доступа: датчики открытия дверей и окон, движения, проникновения в шкафы с оборудованием

Для решения эксплуатационных задач используется дополнительная технологическая информация:

• состояние схемы соединений
• параметры режима работы оборудования ПС
• данные от средств регистрации аварийных событий
• данные от устройств РЗА, ПА
• данные по контролю параметров качества электроэнергии (ПКЭ) на шинах или фидерах
• данные систем, обеспечивающих нормальные условия эксплуатации

На базе анализа дополнительной технологической информации выполняются задачи:

• оценка состояния оборудования
• оценка воздействия условий эксплуатации на состояние оборудования
• общая оценка надежности подстанции
• планирование ремонтов оборудования
• выявления технических потерь электроэнергии
• расследование аварийных ситуаций
