GSM + PLC

Конфигурация применяется в системах, предназначенных для автоматизированного сбора данных о потреблении электроэнергии в квартирах, частных домах, на вводах многоквартирных домов, у юридических лиц, на трансформаторных подстанциях и пр.

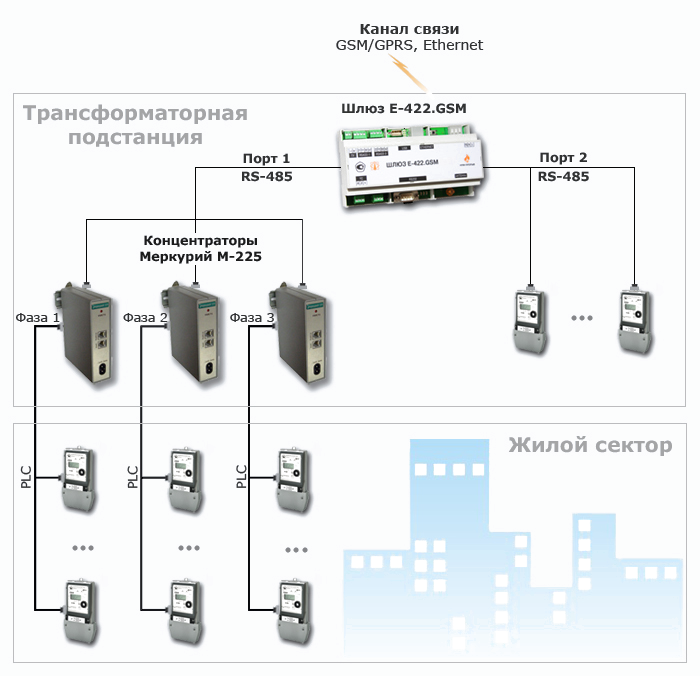

В узлах учета размещены контроллеры, к которым по цифровому интерфейсу подключаются:

• счетчики электроэнергии, расположенные на трансформаторных подстанциях или распределительных пунктах
• концентраторы

Концентраторы используются для интеграции приборов учета в единую сеть сбора данных на базе технологии PLC-II. Для передачи данных при этом используются кабельные линии, воздушные линии и электропроводка домов. Концентраторы являются центральным узлом сети PLC устройств и обеспечивают программный доступ к подчиненным узлам (счетчикам электроэнергии). Они непрерывно в автоматическом режиме осуществляют прием и обработку по заданным алгоритмам данных, получаемых от счетчиков. Концентраторы также выполняют сетевой поиск счетчиков электроэнергии, маршрутизацию информационных пакетов, обмен данными с контроллером (шлюзом Е-422.GSM).

В трехфазной сети используется блок из трех концентраторов, связанных по интерфейсу RS-485   друг с другом и с контроллером.

Данные, собираемые контроллерами, передаются на сервер, обеспечивающий долговременное хранение данных, защиту измерительной информации и метрологических характеристик от несанкционированного доступа и изменения, опрос электросчетчиков. Обмен данными сервера и контроллеров выполняется по сети GSM/GPRS.

Преимущества решения:

• значительное сокращение стоимости монтажных и пуско-наладочных работ
• упрощение эксплуатации системы

Развертывание системы сводится к установке индивидуальных счетчиков у абонентов, счетчиков, обслуживающих лифты и освещение, балансных счетчиков на ВРУ домов и/или самой ТП, концентраторов и шлюза  Е-422.GSM на ТП, а также стандартной настройке оборудования.
