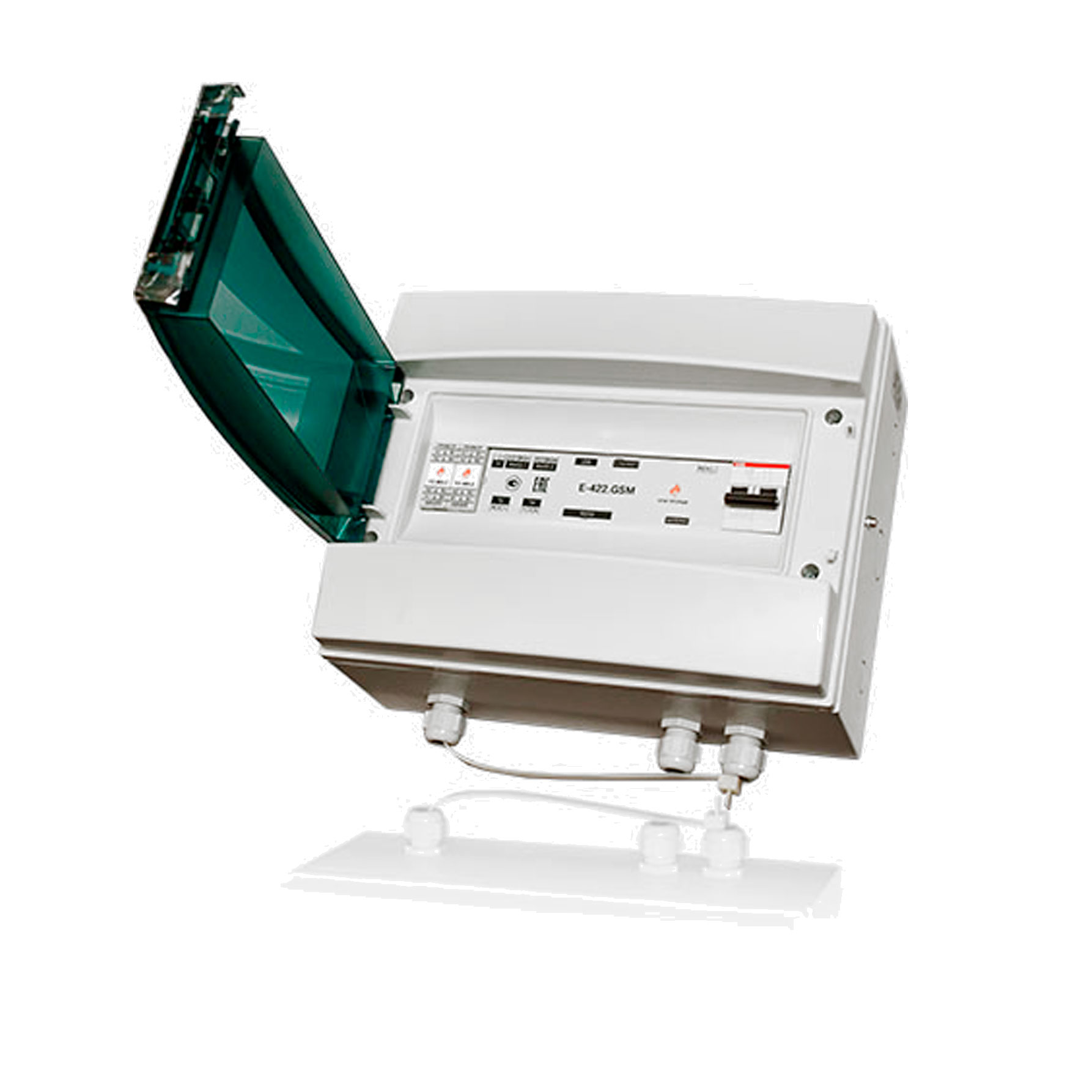

Шкаф учета на баз контроллера E-422.GSM

  • Предзаказ
  • 24

Шкаф учета на базе контроллера E-422.GSM для организации нижнего уровня системы учета энергоресурсов в автоматизированных системах телеметрии, а также автоматизированных информационно-измерительных системах (АИИС) коммерческого/технического учета электроэнергии (АИИС КУЭ/ АСТУЭ).

Цена
по запросу

Доступно для предзаказа

Сравнить
Сравнить

Описание

Назначение

Шкаф учета на базе контроллера E-422.GSM для организации нижнего уровня системы учета энергоресурсов в автоматизированных системах телеметрии, а также автоматизированных информационно-измерительных системах (АИИС) коммерческого/технического учета электроэнергии (АИИС КУЭ/ АСТУЭ).

Шкаф предназначен для настенного монтажа, обеспечивает уровень защиты по IP65. Может использоваться вне помещений.

Устройство и принцип работы

В состав шкафа входят следующие элементы: шлюз E-422.GSM, антенна, автоматический выключатель, блоки грозозащиты. Блоки шкафа рассчитаны на применение в промышленном диапазоне температур, устойчивы к высокому уровню помех. Водонепроницаемый корпус гарантирует полную защиту блоков и вводов разветвленных цепей.

Шкаф учета является программно управляемым устройством для сбора и передачи данных.

Режим работы шкафа учета определяется заданными режимом опроса счетчиков электроэнергии и командами, системы верхнего уровня.

Основные функции

  • Сбор информации с датчиков, счетчиков электроэнергии и контроллеров различного типа.
  • Передача информации на верхние уровни, преимущественно по сети GSM.
  • Обеспечение поддержки единого времени во всех устройствах узла учета.
  • Хранение данных.
  • Взаимодействие с верхним уровнем АИИС.

Технические характеристики

Параметр Значение
Потребляемая мощность, не более 15 ВА
Питание переменного тока 220 В(от 187 до 242)
Диапазон рабочих температур от -30° до +60°C
Относительная влажность, %, не более 95% при t=35°C
Время сохранения измерительной информации в устройстве при пропадании напряжения питания 10 лет
Хранение данных о электропотреблении (профиль нагрузки счетчиков), не менее 45 суток
Пределы допускаемой абсолютной погрешности для цифровых измерительных каналов, начинающихся от цифровых выходов многофункциональных счетчиков и заканчивающихся в изделии, по электрической энергии и средней получасовой мощности, не более ±1 ед. младшего разряда измеренной величины
Основная абсолютная погрешность при измерении времени в условиях отсутствия внешней синхронизации, не более ±3 с в сутки
Абсолютная погрешность при измерении времени в условиях внешней синхронизации по сигналам точного времени, не более ±2 с в сутки
Средняя наработка на отказ, не менее 55000 ч
Средний срок службы, не менее 10 лет
Количество каналов RS-422 (RS-485) 2
Количество каналов RS-232 1
Порт Ethernet 10/100 Mbit
Канал связи с верхнем уровнем GSM/GPRS, Ethernet 10/100 Mbit
Синхронизация с астрономическим временем GPS, компьютер, NTP сервер, Радиосервер точного времени
Рекомендуемое количество счетчиков для опроса при подключении счетчиков через интерфейс RS-422/RS-485, шт. 16
Поддерживаемые протоколы обмена МЭК 60870-5-101/104, Modbus RTU, Протоколы счетчиков
Габаритные размеры 320*250*155 мм
Масса, не более 2 кг

Документация и сертификаты

Документация Шкаф учета на базе контроллера E-422.GSM
