Шкаф ТКУ

Назначение

Шкаф технологического коммутационного устройства (ТКУ) предназначен для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Шкаф ТКУ соответствует требованиям и стандартам ФСК. В многоуровневой системе сбора данных о потреблении и выработке электроэнергии на уровне ТКУ консолидируются данные в пределах одной электроустановки. Шкаф содержит все необходимое и вспомогательное оборудование для выполнения функций АСТУЭ/АСКУЭ/АИИС КУЭ, что обеспечивает высокую готовность системы к вводу в эксплуатацию.

Устройство и принцип работы

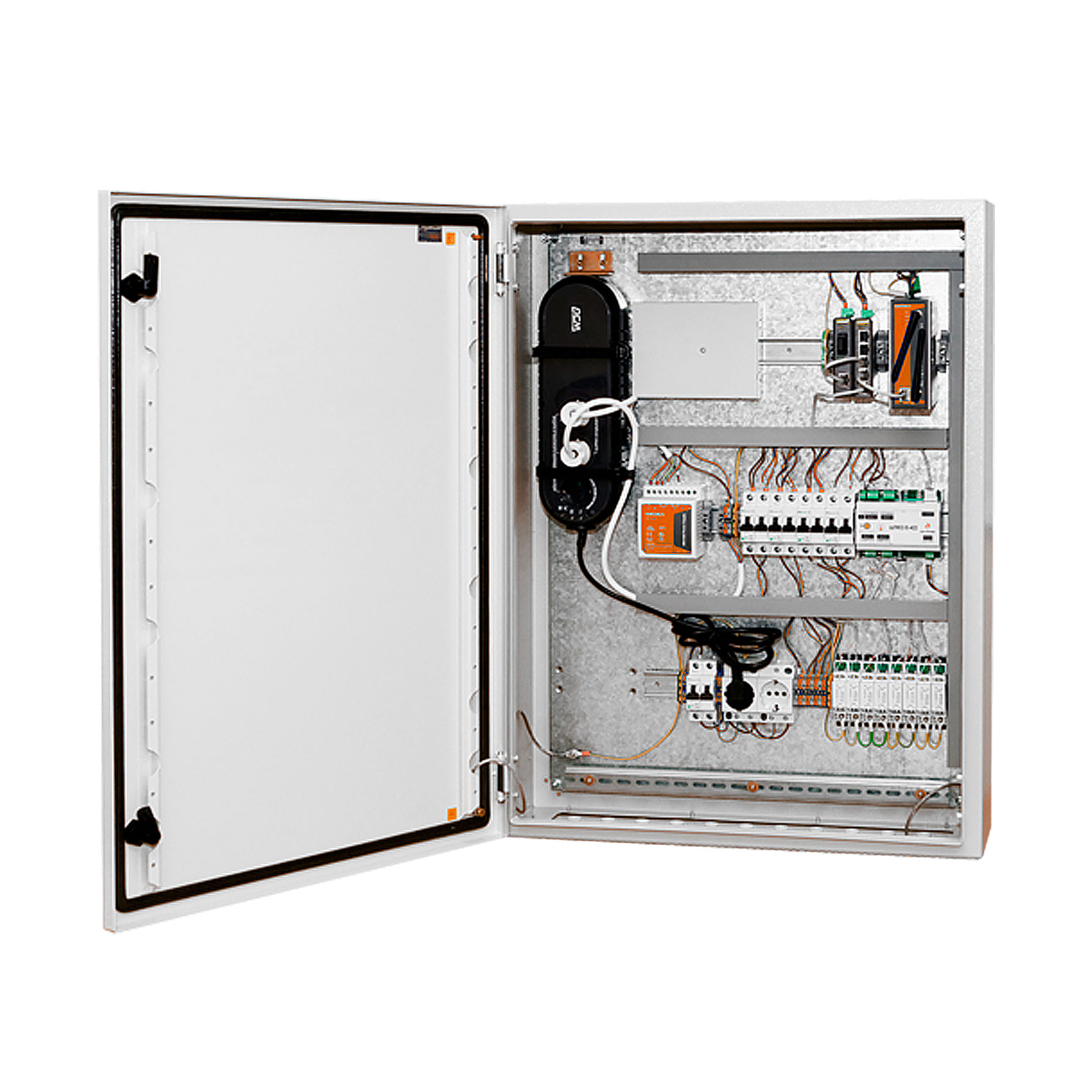

Состав шкафа ТКУ может варьироваться, вариант исполнения зависит от требований проекта. Шкаф ТКУ поставляется в базовой или расширенной конфигурации в едином стальном конструктиве. Конструктив содержит шлюз E-422, источник бесперебойного питания, резервное питание, оборудование связи, блоки грозозащиты, панель обогрева, автоматические выключатели и пр. Все блоки шкафа предназначены для применения в отечественных электрических сетях. Они рассчитаны на применение в промышленном диапазоне температур, устойчивы к высокому уровню помех. Система обогрева шкафа автоматически поддерживает температуру внутри шкафа в заданных пределах.

Режим работы ТКУ определяется заданным режимом опроса счетчиков электроэнергии и командами, переданными устройством верхнего уровня.

Основные функции

• Сбор данных со счетчиков электроэнергии.
• Обеспечение счетчиков электроэнергии бесперебойным и резервным питанием.
• Обеспечение поддержки единого времени во всех устройствах узла учета.
• Хранение данных измерений не менее 45 суток.
• Взаимодействие с верхним уровнем АИИС КУЭ.

Технические характеристики

Параметр	Значение
Количество каналов RS-422/485	4
Максимальное количество счетчиков для опроса по одному каналу	32
Рекомендуемое количество счетчиков для опроса по одному каналу	8
Грозозащита	есть
Количество линий резервного питания ~220 В	4
Количество линий резервного питания 12/48 В постоянного тока	4
Каналы связи с верхним уровнем	Ethernet 10/100 Мбит/с, Wi-Fi 802.11 b/g, Оптоволоконный канал
Синхронизация с астрономическим временем	GPS, компьютер, NTP-сервер, Радиосервер точного времени РСТВ-01-01
Поддерживаемые протоколы обмена	МЭК 60870-5-101, МЭК 60870-5-104, Modbus RTU, Протоколы счетчиков энергии
Питание переменного тока	220 В (от 165 до 275)
Потребляемая мощность	≤ 350 Вт
Диапазон рабочих температур	−40 … +60 °C
Относительная влажность, %, не более	≤ 95% при 35 °C
Степень защиты	IP55
Время сохранения измерительной информации в устройстве при пропадании напряжения питания	10 лет
Хранение данных об электропотреблении (профиль нагрузки счетчиков), не менее	45 суток
Пределы допускаемой абсолютной погрешности для цифровых измерительных каналов, начинающихся от цифровых выходов многофункциональных счетчиков и заканчивающихся в изделии, по электрической энергии и средней получасовой мощности, не более	±1 ед. младшего разряда измеренной величины
Основная абсолютная погрешность при измерении времени в условиях отсутствия внешней синхронизации, не более	±3 с/сутки
Абсолютная погрешность при измерении времени в условиях внешней синхронизации по сигналам точного времени, не более	±2 с/сутки
MTBF (средняя наработка на отказ)	≥ 35 000 ч
Средний срок службы, не менее	10 лет
Габаритные размеры	600 × 800 × 250 мм
Масса	≤ 28 кг
