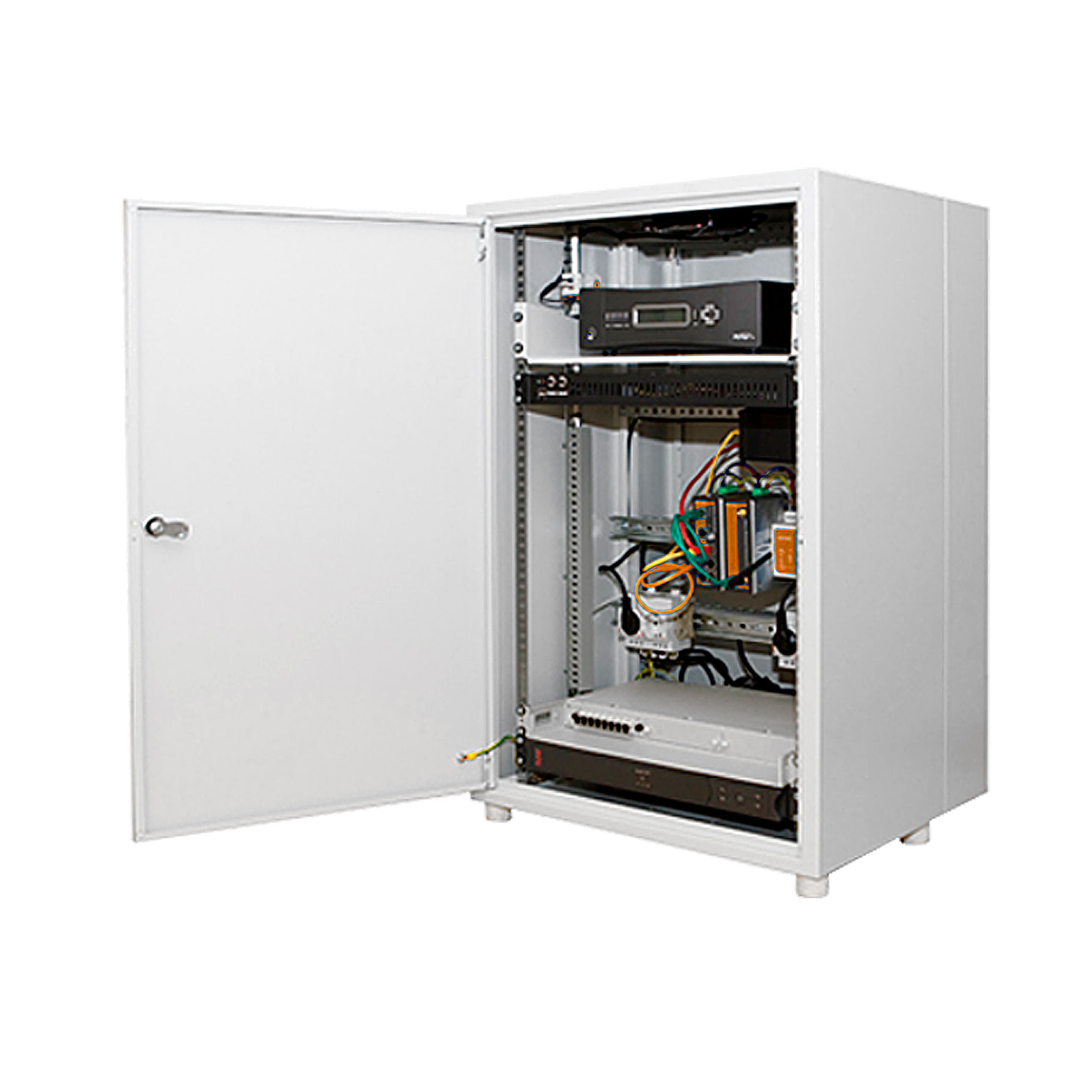

Шкаф ЦКУ

Описание

Назначение

Шкаф центрального коммутационного устройства (ЦКУ) предназначен для работы в составе АИИС КУЭ, АСТУЭ и систем телеметрии. Шкаф ЦКУ предназначен для интеграции данных, собранных в центрах технического и коммерческого учета нижнего уровня. Шкаф ЦКУ соответствует требованиям и стандартам ФСК. В многоуровневой системе сбора данных о потреблении и выработке электроэнергии на уровне ЦКУ интегрируются и сохраняются данные, собранные в центрах технического и коммерческого учета электроустановок.

Устройство и принцип работы

Шкаф ЦКУ поставляется в базовой или расширенной конфигурации в едином стальном конструктиве. Конструктив содержит компьютер, источник бесперебойного питания, резервное питание, сетевой концентратор (HUB), центральную точку опроса Wi-Fi, медиаконвертеры Fiber-Ethernet, спутниковую систему связи и пр. На компьютере установлен АРМ для локальной диагностики, контроля и мониторинга системы. К компьютеру подключаются монитор, клавиатура, мышь, принтер.

Данные из центров технического и коммерческого учета передаются по основному каналу связи ВОЛС на медиаконвертеры ЦКУ. При сбоях связи по основному каналу, передача информации выполняется по резервному каналу связи Wi-Fi. Режим работы ЦКУ определяется заданным режимом опроса счетчиков электроэнергии.

Основные функции

• Прием информации от центров технического и коммерческого учета (ТКУ) по основным и резервным каналам связи.
• Передача информации по каналу спутниковой связи на верхний уровень системы.
• Долговременное хранение информации, полученной с технологического коммутационного устройства (ТКУ).
• Защита измерительной информации и метрологических характеристик от несанкционированного доступа и изменения.
• Опрос электросчетчиков по команде, поступающей с верхнего уровня системы.
• Обеспечение бесперебойной работы в случае отказов основных каналов связи и перепадов напряжения.

Условия эксплуатации

• Диапазон рабочих температур: от 0° до +40°C
• Относительная влажность, не более 95% при t=35°C

Шкаф ЦКУ обеспечивает защиту согласно стандартам IP55.

Технические характеристики

Параметр	Значение
Потребляемая мощность, не более	500 Вт
Питание переменного тока	220 В(от 165 до 275)
Диапазон рабочих температур	от 0° до +40°C
Относительная влажность, %, не более	95% при t=35°C
Время сохранения измерительной информации в устройстве при пропадании напряжения питания	10 лет
Хранение данных о электропотреблении (профиль нагрузки счетчиков), не менее	365 суток
Основная абсолютная погрешность при измерении времени в условиях отсутствия внешней синхронизации, не более	±5 с в сутки
Абсолютная погрешность при измерении времени в условиях внешней синхронизации по сигналам точного времени, не более	±5 с в сутки
Средняя наработка на отказ, не менее	35000 ч
Средний срок службы, не менее	10 лет
Порт Ethernet	10/100 Mbit 8
Канал связи с нижнем уровнем	Ethernet, Wi-Fi, оптоволоконный канал
Синхронизация с астрономическим временем	GPS, компьютер, NTP сервер, РСТВ-01-01 (ГЛОНАСС)
Поддерживаемые протоколы обмена	МЭК 60870-5-101/104, Modbus RTU
Габаритные размеры	600*905*500 мм
Масса, не более	60 кг
