Шкаф учета на базе контроллера ТК16L.14

Назначение

Шкаф учета на базе контроллера ТК16L.14 предназначен для организации нижнего уровня в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ).

Устройство и принцип работы

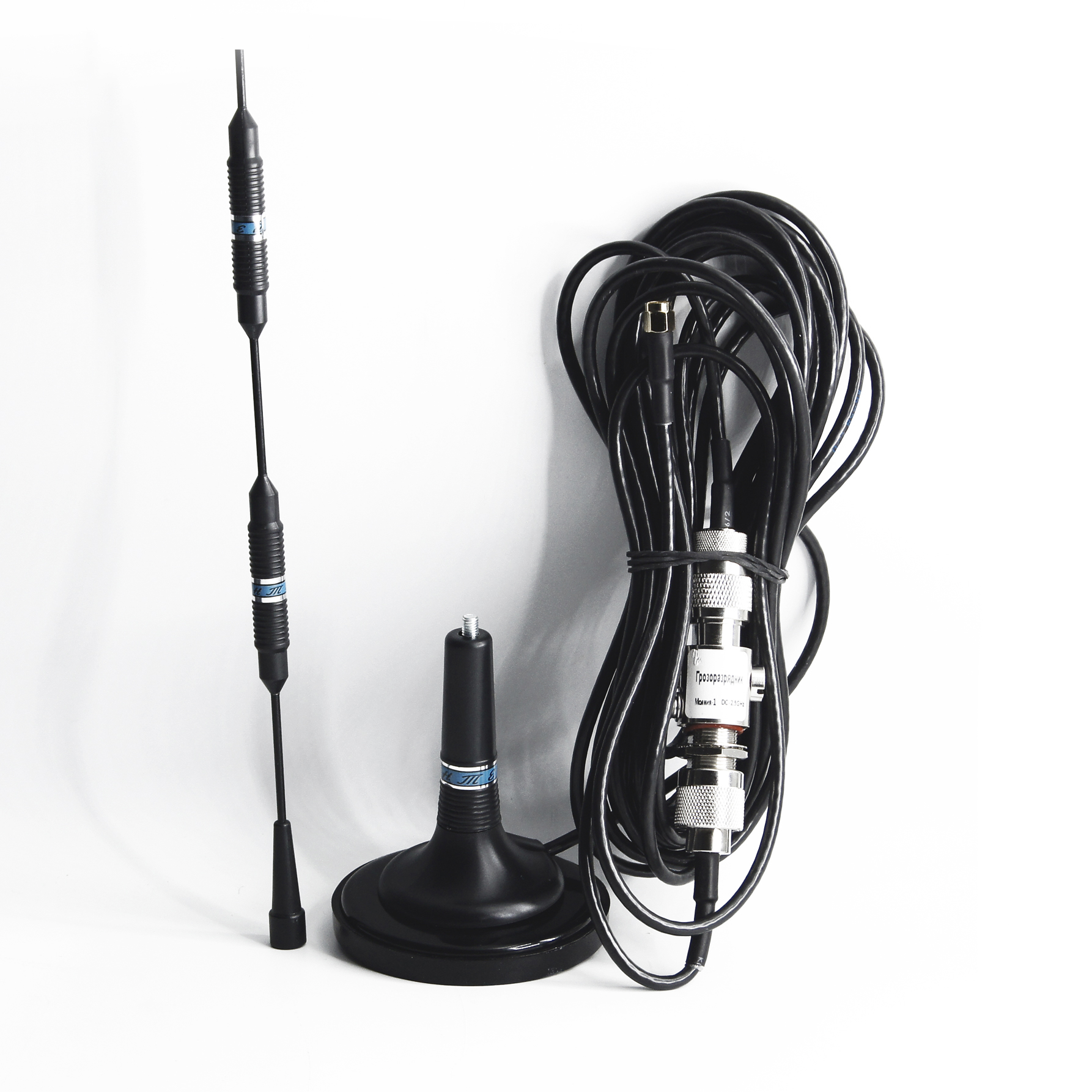

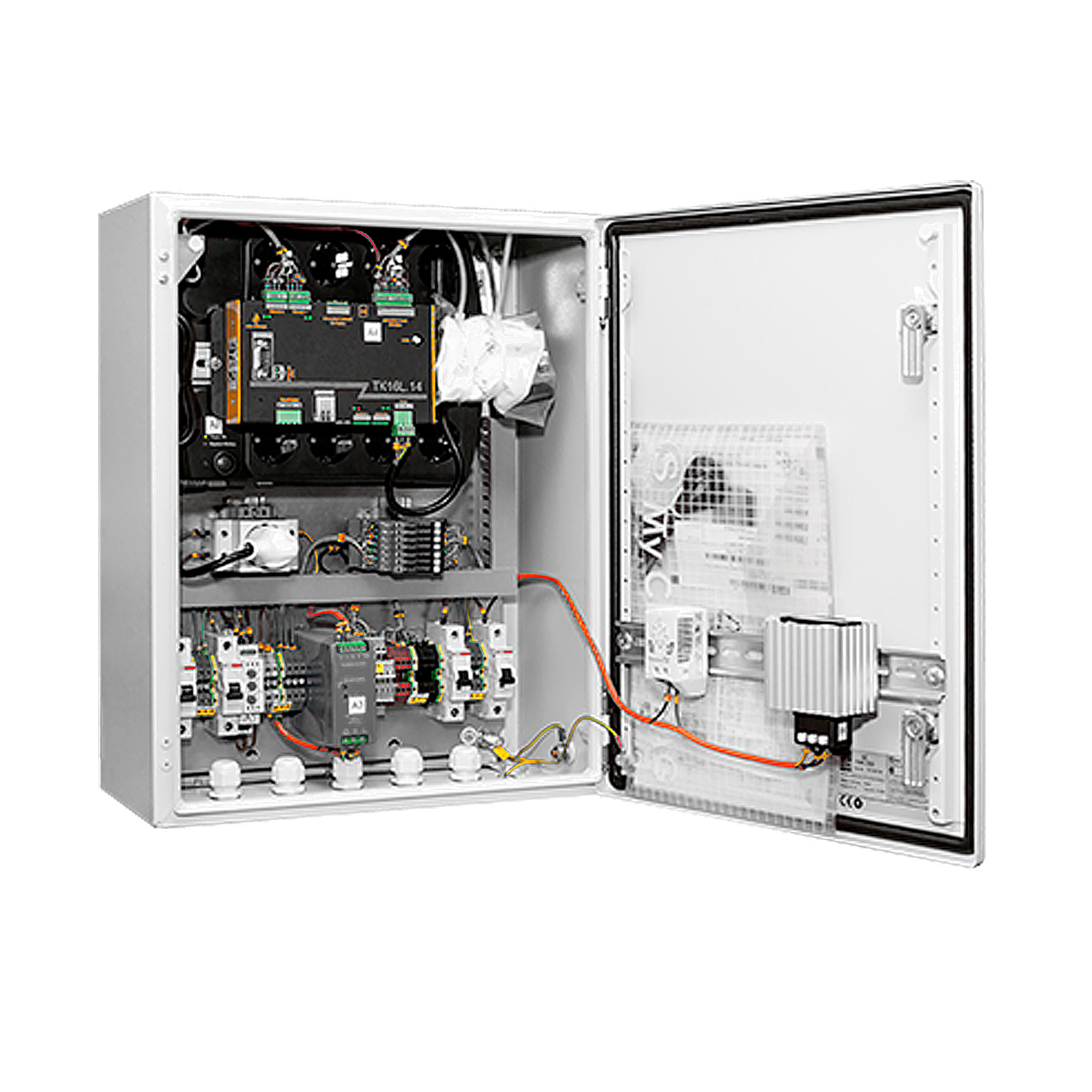

В состав шкафа входят следующие элементы: контроллер терминальный ТК16L.14, источник бесперебойного питания, блок питания, автоматические выключатели, нагревательная панель, термостат, электромеханическое реле, герконовый выключатель, антенна.

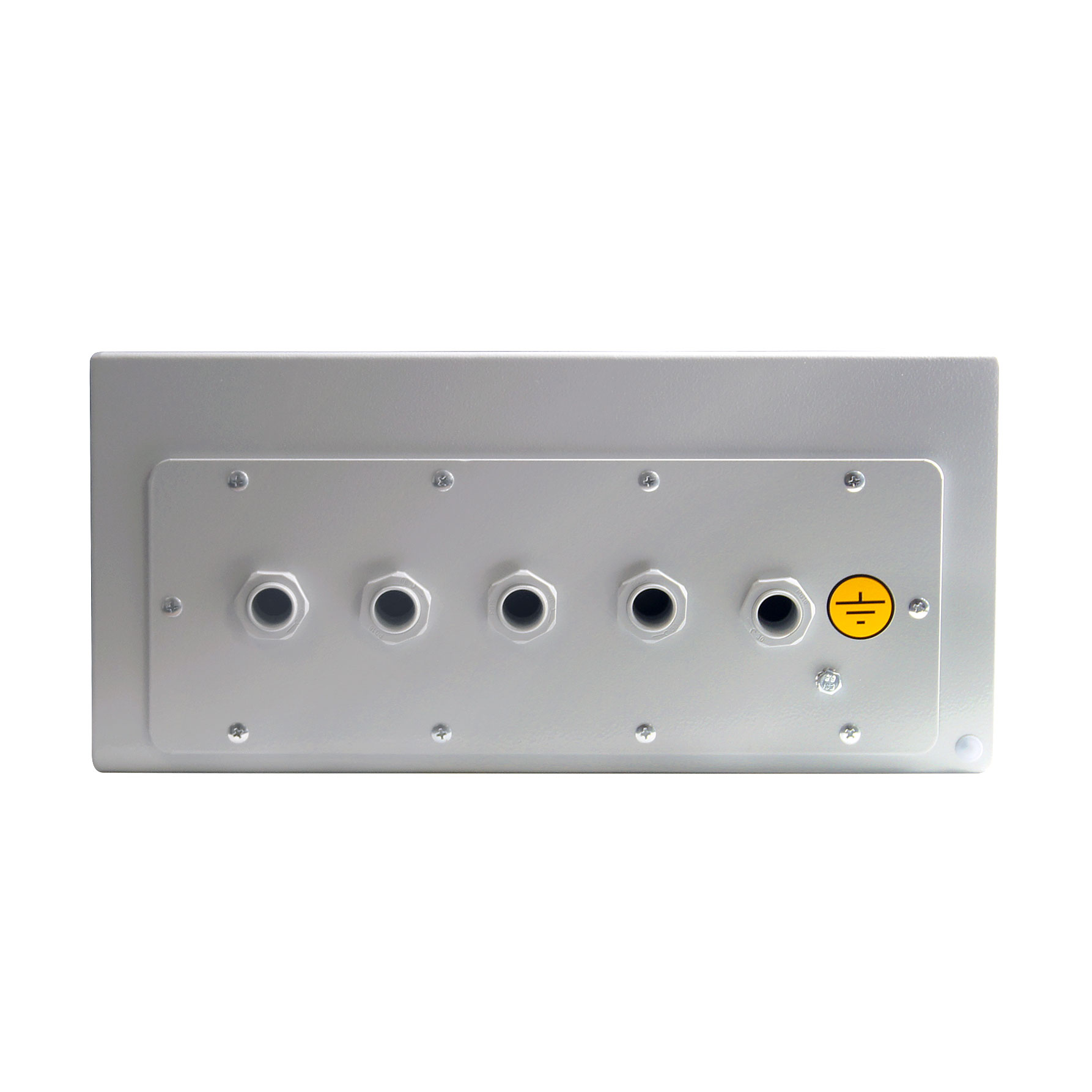

Блоки шкафа рассчитаны на применение в промышленном диапазоне температур, устойчивы к высокому уровню помех. Водонепроницаемый корпус гарантирует полную защиту блоков и вводов разветвленных цепей.

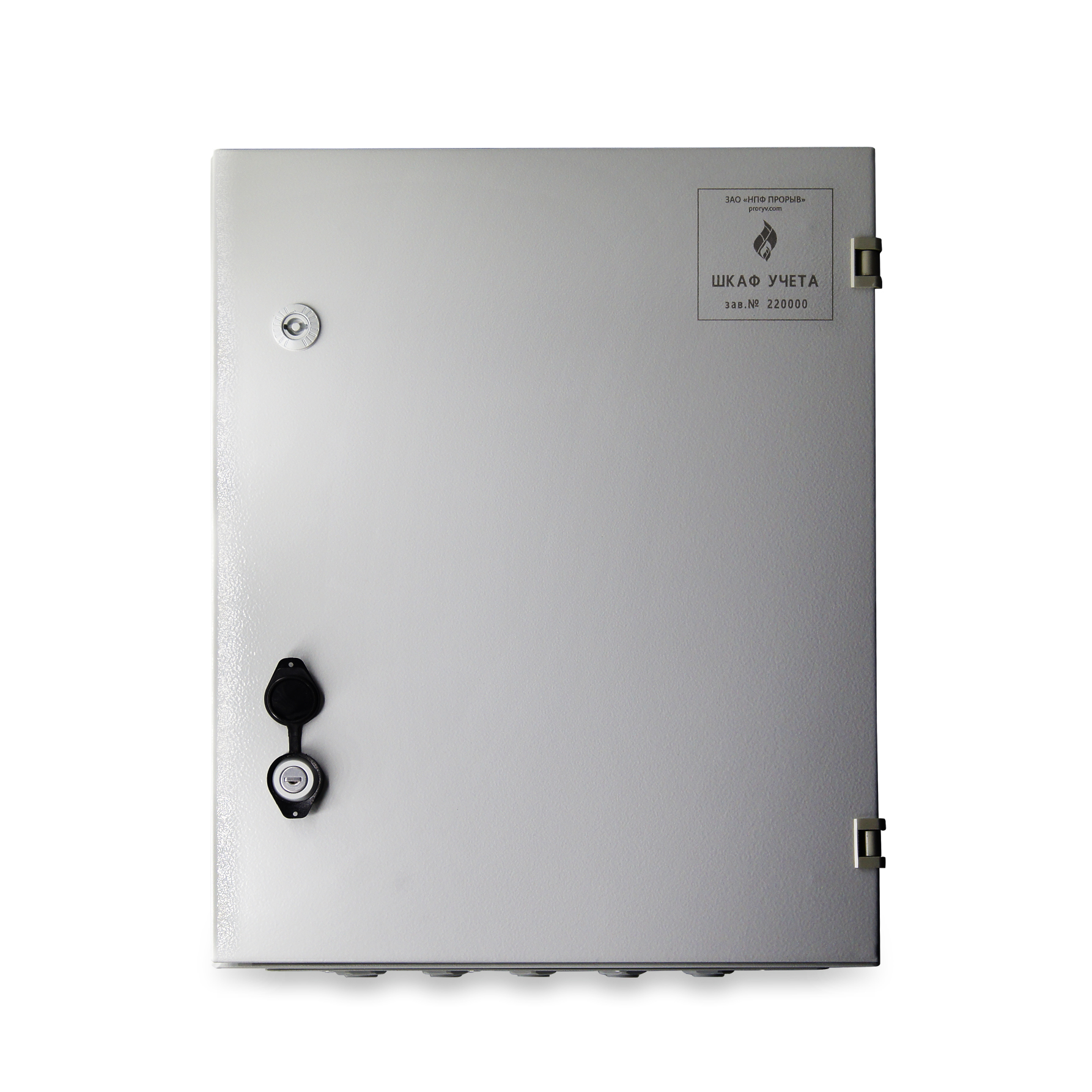

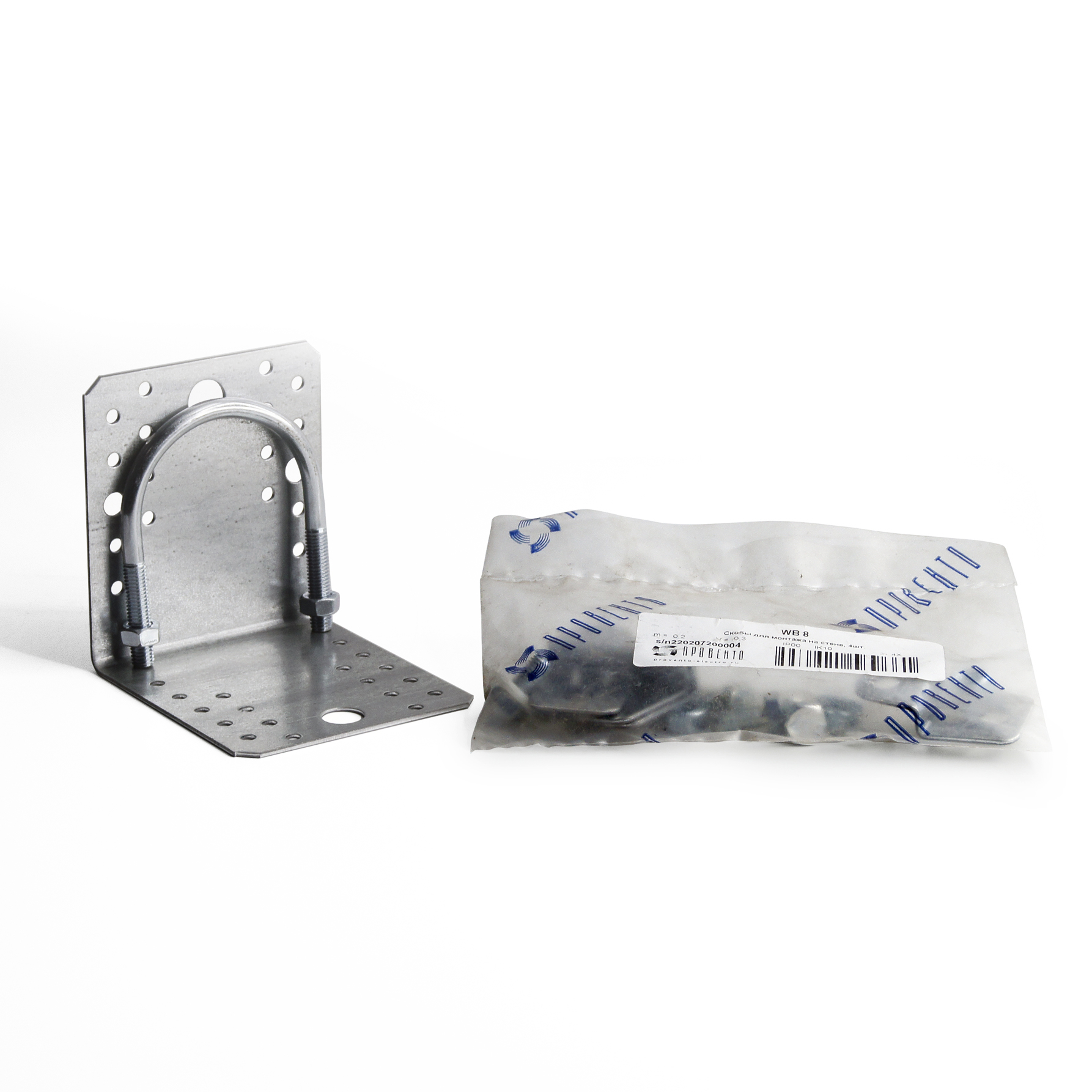

Шкаф предназначен для настенного монтажа, обеспечивает уровень защиты по IP65. Может использоваться вне помещений.

Шкаф учета является программно управляемым устройством для сбора и передачи данных.

Режим работы шкафа учета определяется заданным режимом опроса счетчиков электроэнергии и командами системы верхнего уровня.

Основные функции

• Сбор информации с датчиков, счетчиков электроэнергии и контроллеров различного типа.
• Передача информации на верхние уровни, преимущественно по сети GSM.
• Обеспечение поддержки единого времени во всех устройствах узла учета.
• Хранение данных.
• Взаимодействие с верхним уровнем АИИС.

Технические характеристики

Параметр	Значение
Питание переменного тока	220 В (от 187 до 242)
Потребляемая мощность	≤ 25 Вт
Диапазон рабочих температур	от -30° до +60 °C
Относительная влажность, %	95 % при t=35 °C
Степень защиты	IP65
Время сохранения измерительной информации в устройстве при пропадании напряжения питания	10 лет
Хранение данных об электропотреблении (профиль нагрузки счетчиков), не менее	45 суток
Пределы допускаемой абсолютной погрешности для цифровых измерительных каналов, начинающихся от цифровых выходов многофункциональных счетчиков и заканчивающихся в изделии, по электрической энергии и средней получасовой мощности, не более	±1 ед. младшего разряда измеренной величины
Основная абсолютная погрешность при измерении времени в условиях отсутствия внешней синхронизации, не более	±3 с/сутки
Абсолютная погрешность при измерении времени в условиях внешней синхронизации по сигналам точного времени, не более	±2 с/сутки
MTBF (средняя наработка на отказ)	≥ 55 000 ч
Средний срок службы	≥ 10 лет
Количество каналов RS-422 (RS-485)	2
Количество каналов RS-232	1
Порт Ethernet	1 порт, 10/100 Мбит/с
Количество портов телеуправления	2
Количество дискретных входов (12-24 В)	8
Канал связи с верхним уровнем	GSM/GPRS, Ethernet 10/100 Мбит/с
Синхронизация с астрономическим временем	GPS, компьютер, NTP-сервер, Радиосервер точного времени РСТВ-01-01
Рекомендуемое количество счетчиков для опроса при подключении счетчиков через интерфейс RS-422/RS-485, шт.	16
Поддерживаемые протоколы обмена	МЭК 60870-5-101/104, Modbus RTU, Протоколы счетчиков электроэнергии
Габаритные размеры	500 × 400 × 210 мм
Масса	≤ 22 кг

*Комплектация, состав компонентов и технические характеристики могут быть изменены в зависимости от использованного оборудования и в соответствии с требованиями заказчика.
