Шкаф учета на базе ШЛЮЗ E-32

  • Предзаказ
  • 22

Шкаф учета на базе ШЛЮЗ E-32 предназначен для организации нижнего уровня системы мониторинга работы СУ ЭЦН, учета энергоресурсов в автоматизированных системах телеметрии, а также обеспечение телеметрии на промышленных предприятиях нефтедобычи.

Цена
36 000

Доступно для предзаказа

Описание

Назначение

Шкаф учета на базе ШЛЮЗ E-32 предназначен для организации нижнего уровня системы мониторинга работы СУ ЭЦН, учета энергоресурсов в автоматизированных системах телеметрии, а также обеспечение телеметрии на промышленных предприятиях нефтедобычи.

Устройство и принцип работы

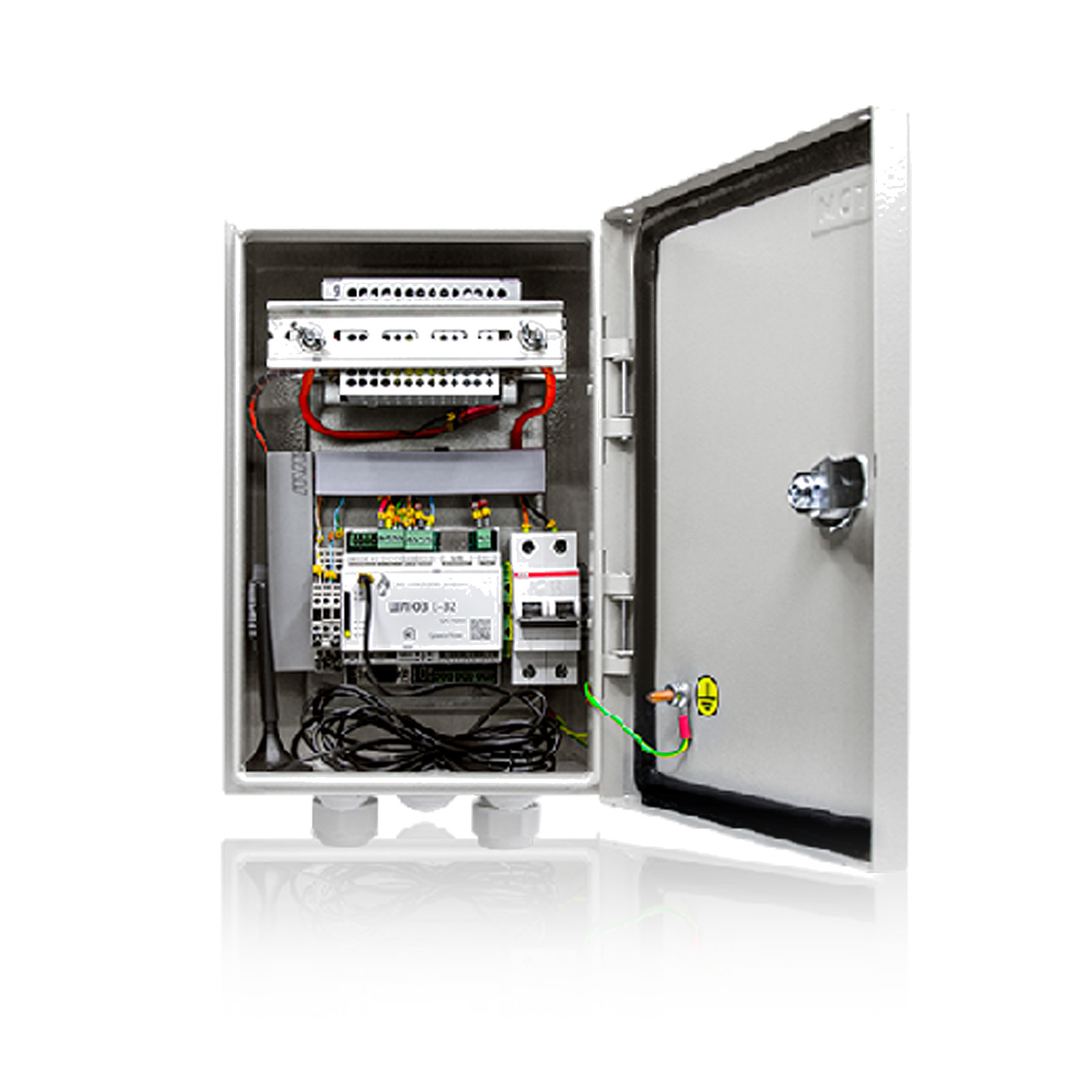

В состав шкафа входят следующие элементы: ШЛЮЗ Е-32, блок питания c функцией бесперебойного питания(UPS), аккумуляторная батарея 12В, антенна GSM, автоматический выключатель. Блоки шкафа рассчитаны на применение в промышленном диапазоне температур, устойчивы к высокому уровню помех. Водонепроницаемый корпус гарантирует полную защиту блоков и вводов разветвленных цепей. Шкаф учета является программно управляемым устройством для сбора и передачи данных.

Основные функции

  • Сбор данных с устройств с интерфейсом RS-485, в том числе СУ ЭЦН.
  • Контроль и управление телеметрией от СУ ЭЦН.
  • Предварительная обработка принимаемой информации.
  • Передача информации на верхние уровни.
  • Позволяет производить опрос датчиков, счетчиков электроэнергии и контроллеров различного типа.
  • Возможность автономной работы, контроль заряда АКБ и наличия основного питания.

Условия эксплуатации

  • Диапазон рабочих температур: от -40° до +60°C
  • Относительная влажность, не более 95% при t=35°C

Шкаф E-32 обеспечивает защиту согласно стандартам IP65.

Технические характеристики

Параметр Значение
Потребляемая мощность, не более 10 ВА
Питание переменного тока 220 В (от 112 до 242)
Автономная работа, при отключении основного питания, не менее 60 минут
Диапазон рабочих температур от -40° до +60°C
Относительная влажность, %, не более  95% при t=35°C
Средняя наработка на отказ, не менее  55000ч
Средний срок службы, не менее   10 лет
Количество каналов RS-485 1
Количество каналов RS-232 1
Порт ETHERNET с питанием PoE 802.3af  10/100 Mbit
Количество портов телеуправления 3
Количество дискретных входов 4
Канал связи с верхним уровнем
GSM/GPRS,Ethernet10/100 Mbit
Габаритные размеры, не более 220x320x160 мм
Масса, не более 7 кг

Документация и сертификаты

Документация Шкаф учета на базе ШЛЮЗ Е-32
