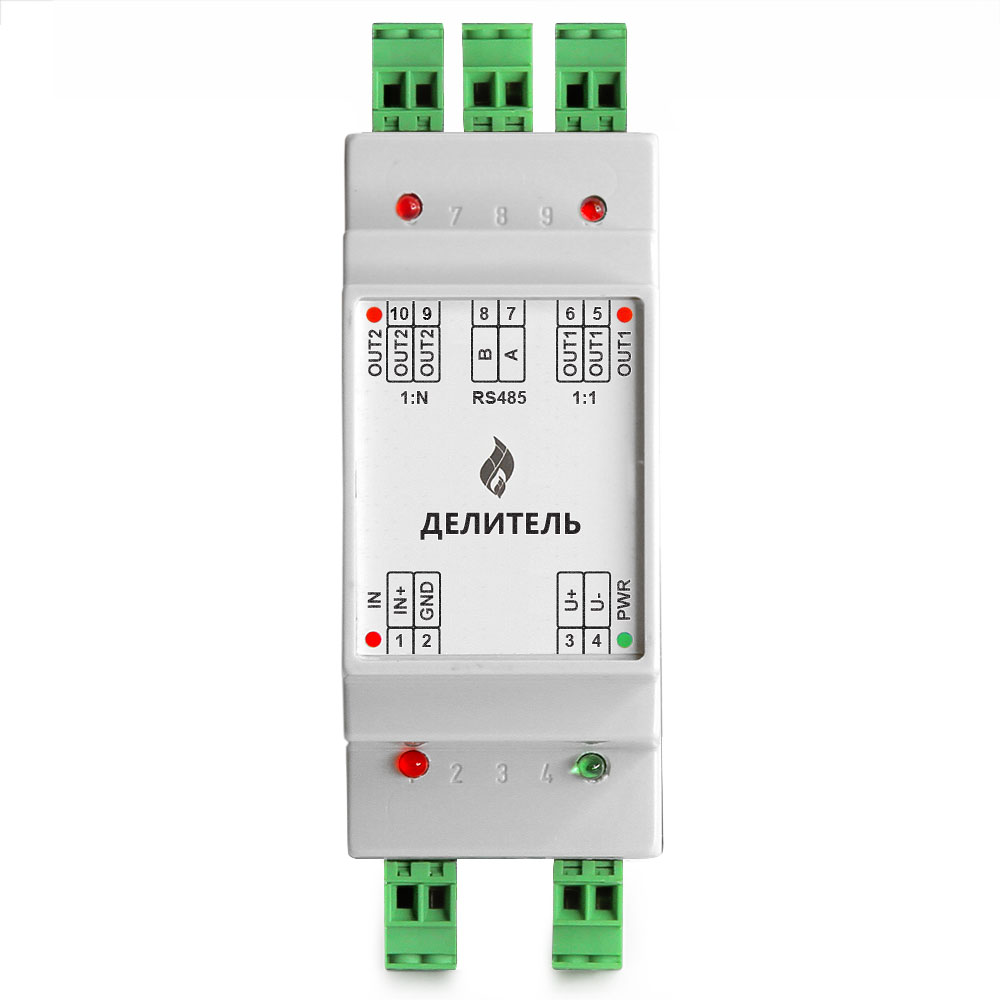

Делитель

Назначение

Делитель предназначен для согласования частоты импульсного сигнала с возможностями подключённого оборудования. Он позволяет подключать источники импульсов с высокой частотой к устройствам, которые не могут обрабатывать сигналы с такой частотой. Делитель позволяет подключить к одному источнику импульсов оборудование с разными ограничениями по частоте входного сигнала.

Устройство и принцип работы

Импульсный сигнал поступает на вход делителя и передаётся на два выходных канала. Первый канал выдаёт импульсы с той же частотой, что и входной сигнал. Второй канал выдаёт импульсы с частотой, равной входной частоте, делённой на коэффициент N.

Коэффициент деления N выбирают так, чтобы частота второго выходного сигнала не превышала допустимую частоту входа подключённого устройства.

Интерфейс RS-485 с протоколом Modbus RTU используется для конфигурирования и мониторинга состояния делителя.

Основные функции

• Приём импульсного сигнала с высокой частотой.
• Формирование сигнала с исходной частотой на первом выходном канале.
• Деление частоты входного сигнала на N на втором выходном канале.
• Согласование частоты импульсов с возможностями подключённого оборудования.
• Конфигурирование и мониторинг устройства через RS-485 по протоколу Modbus RTU.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
RS-485	1	1200–115200 бод Modbus RTU slave.	ПК, контроллеры ТК16L, Шлюз E-422, Modbus-RTU master устройства
IN	1	Активные входы 12В	«Сухой контакт», «открытый коллектор», счётчики импульсов
OUT1	1	DC 210 мА / 30 В; AC 140 мА / 220 В	Дискретный вход контроллера. Число импульсов соответствует входу IN
OUT2	1	DC 210 мА / 30 В; AC 140 мА / 220 В	Дискретный вход контроллера. Число импульсов входа IN делённое на коэффициент N.

Поддерживаемые протоколы

Делитель поддерживает протокол Modbus RTU для конфигурирования, настройки и мониторинга.

Технические характеристики

Параметр	Значение
Тип входного сигнала	Импульсный
Тип выходного сигнала	Импульсный
Первый выходной канал	Частота выходного сигнала равна частоте входного сигнала
Второй выходной канал	Частота выходного сигнала равна частоте входного сигнала, делённой на N
Максимальная частота входного сигнала	1 кГц – при использовании OUT1 (без делителя) 10 кГц – при использовании OUT2 (с делением от 10)
Коэффициент деления N	1–100
Напряжение питания	9–36 В DC
Потребляемая мощность	≤ 0,2 Вт
Рабочая температура	−40…+60 °C
Влажность	До 95 % при +35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	35 × 97 × 58 мм
Масса	≤ 0,1 кг
Монтаж	На DIN-рейку
MTBF (средняя наработка на отказ)	≥ 55 000 ч
Срок службы	≥ 10 лет
