Реле напряжения РН-24

Назначение

Реле напряжения РН-24 предназначено для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путем подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточного реле.

Устройство и принцип работы

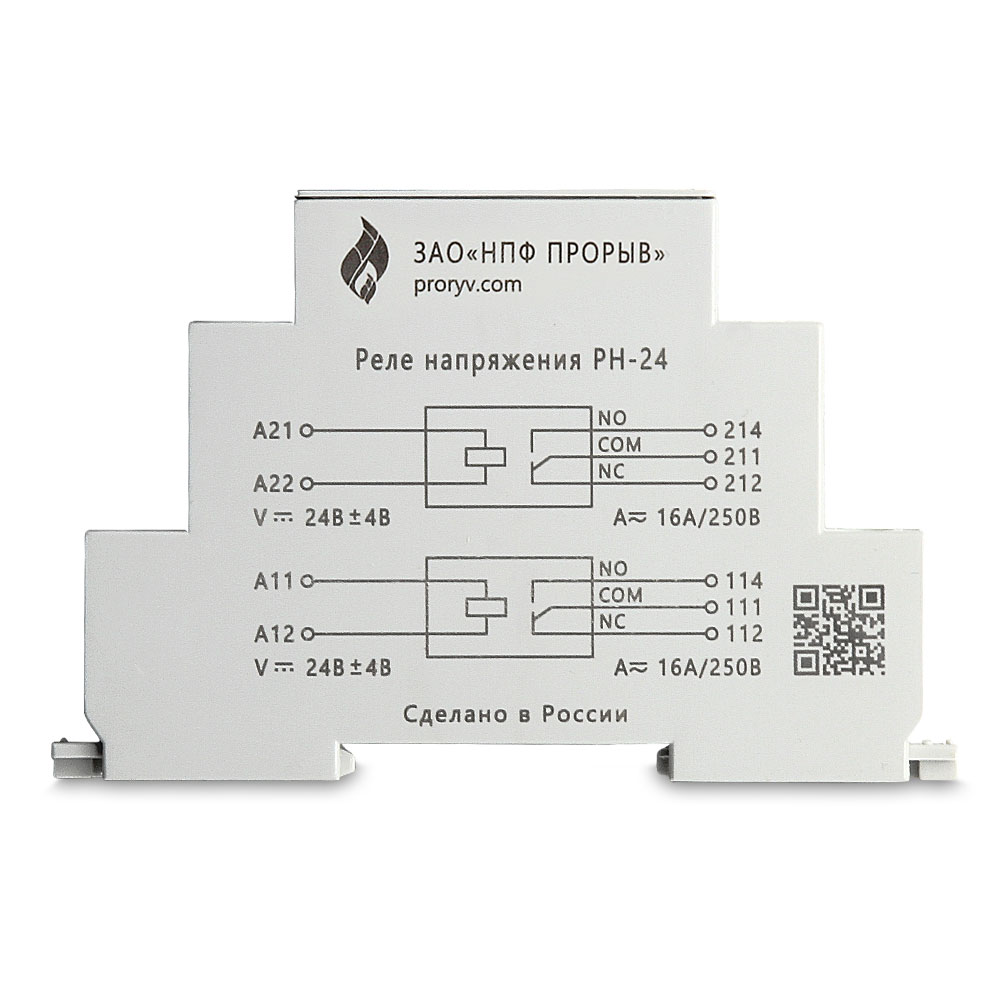

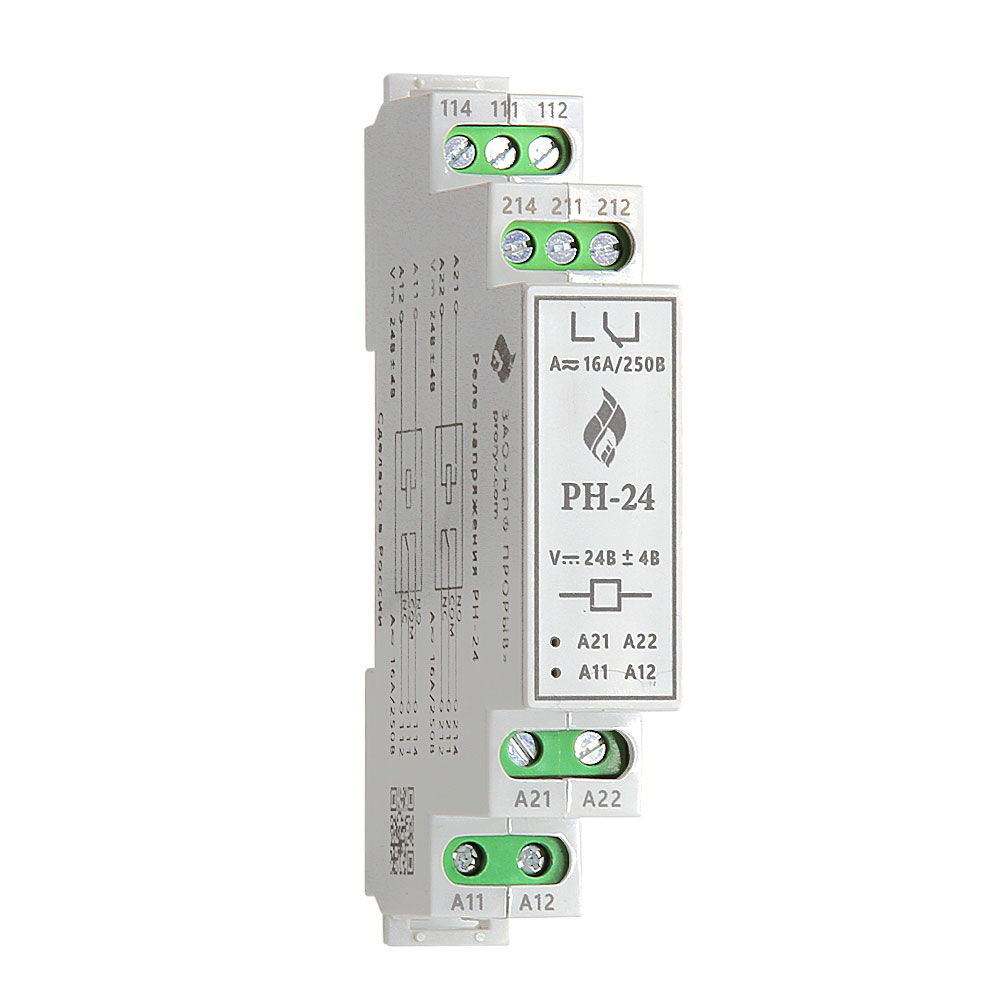

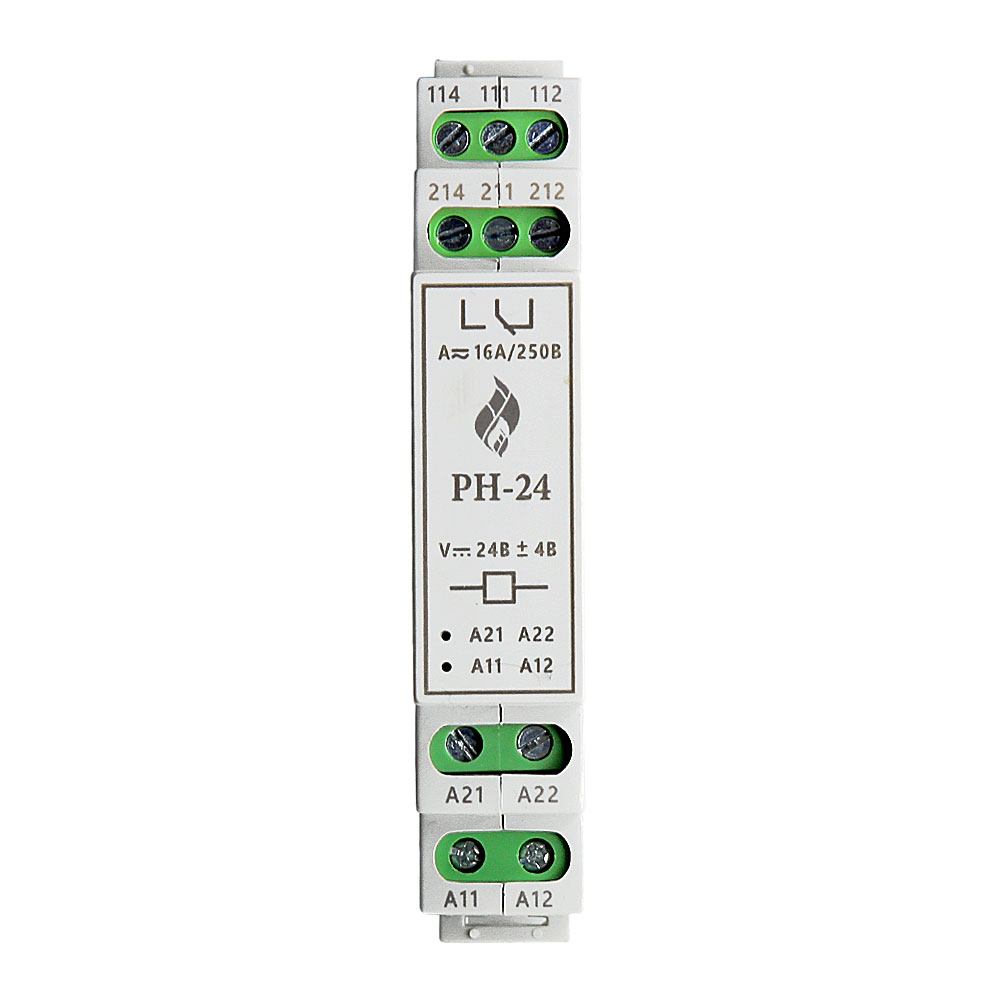

Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление — на DIN-рейку шириной 35 мм. При подаче управляющего напряжения на контакты питания осуществляется переключение контактов реле. Схемы подключения нанесены на корпус РН-24.

Основные функции

• Контроль напряжения.
• Коммутация электрических цепей.
• Гальваническая развязка силовых цепей и цепей управления.
• Увеличение количества управляющих контактов.
• Защита оборудования.
• Реализация логических операций.

Технические характеристики

Параметр	Значение
Напряжение питания	24 ±4 В
Мощность катушки, не более	500 мВт
Время во включенном состоянии	Не ограничено
Режим работы	Круглосуточный
Время включения реле, не более	6 мс
Время выключения реле, не более	6 мс
Количество и тип контактов	2 переключающие группы
Максимальное коммутируемое напряжение	250 В
Максимальный коммутируемый ток, AC/DC 250 В, 50 Гц (AC1)	16 А
Максимальная коммутируемая мощность, AC/DC 250 В, 50 Гц (AC1)	4000 ВА
Электрическая прочность	AC/DC 2000 В (50 Гц, 1 мин)
Механическая износостойкость, не менее	30 × 10⁶ циклов
Электрическая износостойкость при нагрузке 16 А, не менее	100 000 циклов
Максимальная частота коммутаций при нагрузке 16 А	360 циклов/ч
Рабочая температура	−40 … +55 °C
Влажность	≤ 80 % при 25 °C
Степень защиты	IP20 (по клеммам) / IP40 (по корпусу) / IP55 (в составе шкафа)
Габаритные размеры	18 × 103 × 62 мм
Масса	≤ 0,1 кг
Монтаж	На DIN-рейку
