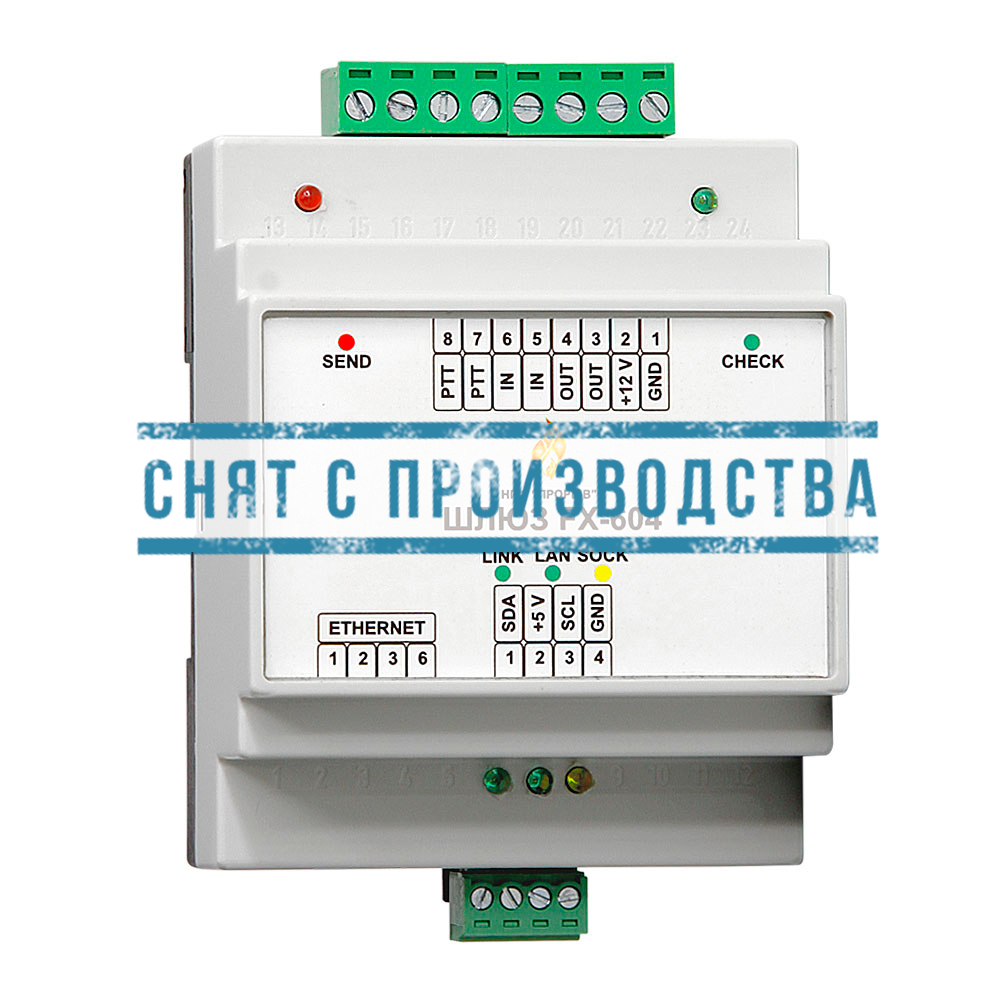

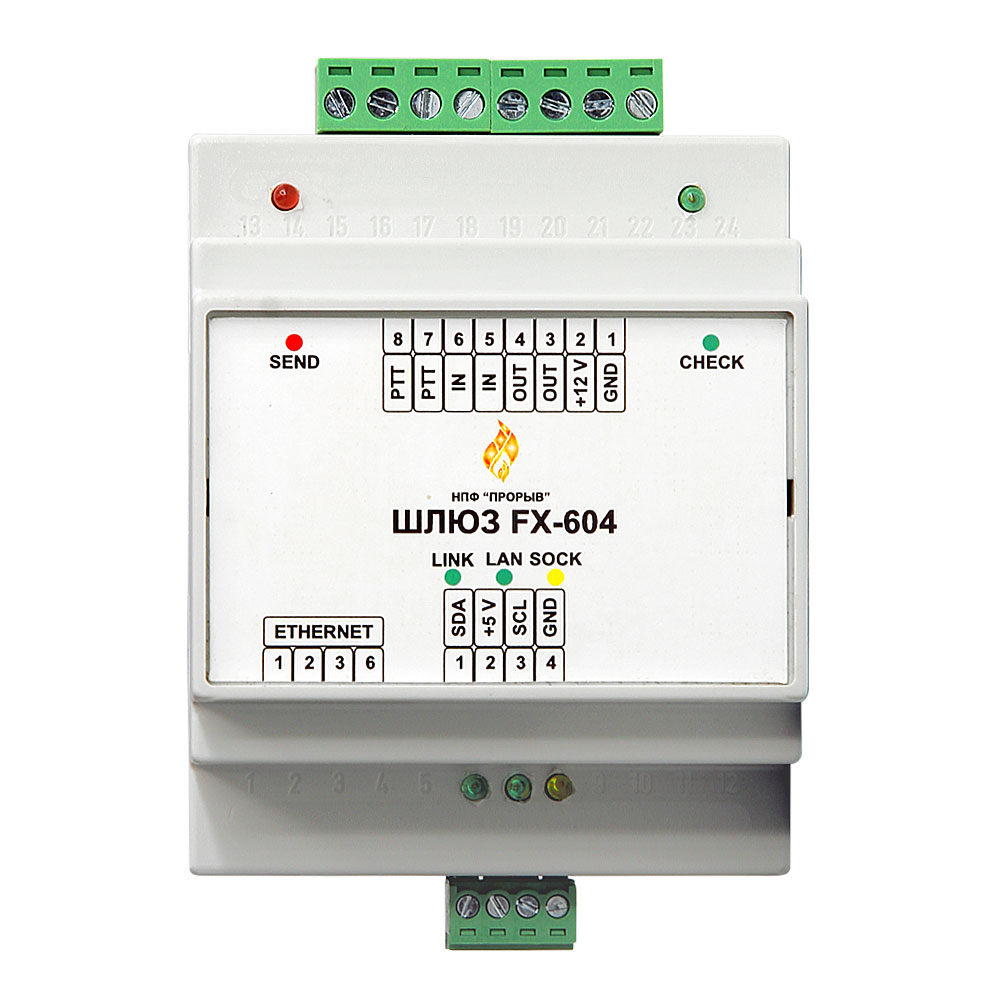

Шлюз FX-604 (1200 бод)

Назначение

Шлюз FX604A/FX604V3 применяется в составе автоматизированных систем управления технологическими процессами (АСУ ТП), автоматизированных систем диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных систем технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Если прокладка проводных сетей между управляющей станцией и удалённым модулем затруднена, для передачи данных от удалённых объектов используется радиоканал. Шлюз обеспечивает связь по протоколу V.23 между сервером и терминальным контроллером. Шлюз предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4.

Устройство и принцип работы

Шлюз организует обмен между сервером и терминальным контроллером: сервер соединяется с устройством по Ethernet, а удалённый участок проходит через V.23 и радиостанцию.

Основные функции

• Приём команд сервера.
• Обработка входных цифровых сигналов для повышения помехоустойчивости.
• Передача данных терминальному контроллеру.
• Обработка аналоговых сигналов, поступающих от радиостанции.
• Анализ ответов контроллера.
• Передача ответов контроллера по сети Ethernet.
• Согласование данных, полученных по сети Ethernet, и сигналов радиостанции.
• Переключение режима приёма/передачи радиостанции.

Особенности и преимущества

• Работа по стандарту V.23 на скорости 1 200 бит/с.
• Связь сервера с контроллером через Ethernet и радиостанцию.

Каналы и способы передачи данных

• Ethernet 10/100 Мбит/с (RJ45).
• Радиоканал УКВ-диапазона через радиостанцию РТМ.16.

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
Ethernet	1	10/100BASE-T, RJ45	ПК, Hub, Switch
Вход IN	1	Аналоговый сигнал	Выход УНЧ УКВ радиостанции РТМ.16
Выход OUT	1	Аналоговый сигнал	Вход модулятора УКВ радиостанции РТМ.16
PTT	1	Управление передачей	Вход управления УКВ радиостанции РТМ.16

Технические характеристики

Параметр	Значение
Скорость передачи	1 200 бит/с
Напряжение на выходе (с возможностью регулировки уровня сигнала)	80 мВ–1,5 В
Напряжение на входе (с возможностью регулировки уровня сигнала)	300–600 мВ
Входное сопротивление	200 кОм
Управление переключением радиостанции (предельные характеристики)	±230 В, 100 мА
Напряжение питания	7–24 В DC
Потребляемая мощность	≤ 750 мВт
Резервное питание	Нет
Рабочая температура	−40…+60 °C
Относительная влажность	≤ 95 % при +35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	70 × 86 × 58 мм
Масса	≤ 0,2 кг
Монтаж	На DIN-рейку
MTBF (средняя наработка на отказ)	≥ 100 000 ч
Срок службы	≥ 12 лет
