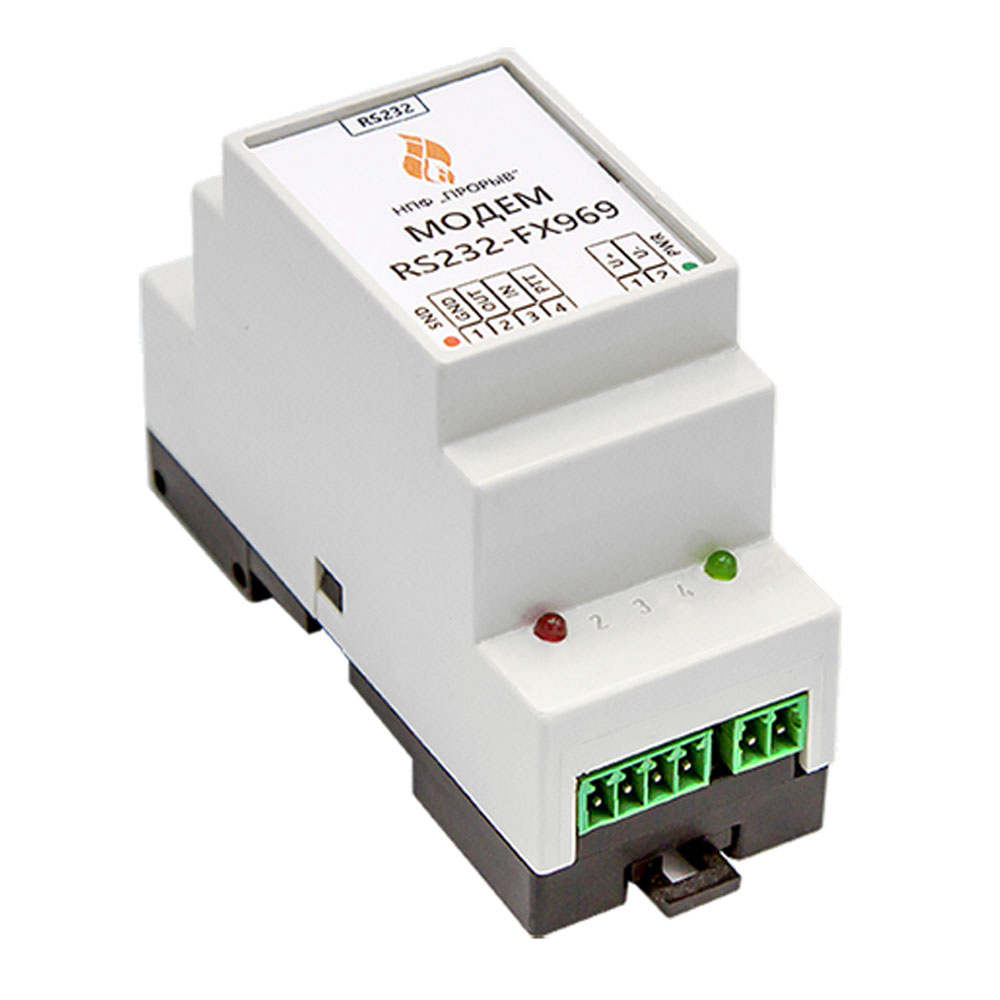

Модем RS232-FX969

  • В наличии
  • АВБЛ.467756.028

Модем RS232-FX969 применяется в составе пространственно-распределенных автоматизированных информационно-измерительных систем: АСУ ТП, АИИС КУЭ, АСТУЭ.
Скорость передачи 19200 бит/c.

Цена
по запросу

Описание

Назначение

Модем RS232-FX969 применяется в составе пространственно-распределенных автоматизированных информационно-измерительных систем: АСУ ТП, АИИС КУЭ, АСТУЭ. Если прокладка проводных сетей между управляющей станцией и удаленным модулем затруднена, для передачи данных от удаленных объектов используется радиоканал. Модем обеспечивает передачу данных между терминальным контроллером/компьютером и радиостанцией на скорости 19200 бит/с. Модем предназначен для работы в составе аппаратно-программного комплекса ТЕЛЕСКОП+4.

Устройство и принцип работы

Модем преобразует сигналы порта RS-232 компьютера или терминального контроллера к тональным сигналам, при этом используется четырехуровневая FSK-модуляция. Модем обеспечивает гальваническую развязку сигналов компьютера и сигналов на разъемах радиостанции. Для обеспечения надежной связи рекомендуется использовать модем с радиостанциями, имеющими специальный аксессуарный разъем.

Если в системе используется шлюз FX909 данные могут передаваться только на скорости 1200 бит/с. Шлюз FX969 для передачи данных в систему на скорости 19200 бит/с  в разработке.

Основные функции

  • Согласование уровней сигналов порта RS-232 компьютера или терминального контроллера и сигналов радиостанции.
  • Обработка входных цифровых сигналов, поступающих от COM порта, для повышения помехоустойчивости.
  • Обработка аналоговых сигналов, поступающих от радиостанции.
  • Переключение режима прием/передача радиостанции.

Условия эксплуатации

  • Диапазон рабочих температур от -40° до +60°C
  • Относительная влажность, не более 95% при t=35°C

Модем может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.

Габаритные размеры и масса

  • 35x86x58 мм
  • 0,1 кг
Тип порта/канала Подключение устройств
RS-232 Терминальный контроллер, компьютер.
Вход модема (IN) Выход УНЧ радиостанции.
Выход модема (OUT) Вход модулятора радиостанции.
Управление радиостанцией (PTT) Вход управления переключением радиостанции.

Технические характеристики

Скорость передачи 19200 бит/c
Рекомендуемая амплитуда сигнала на входе модема 300–900 мВ (rms)
Амплитуда сигнала на выходе модема 150 мВ (rms), регулировка 80 мВ–1,5 В
Напряжение питания постоянного тока 10–35 В
Гальваническая развязка со стороны RS-232 Оптронная с электрической прочностью не менее 1500 В
