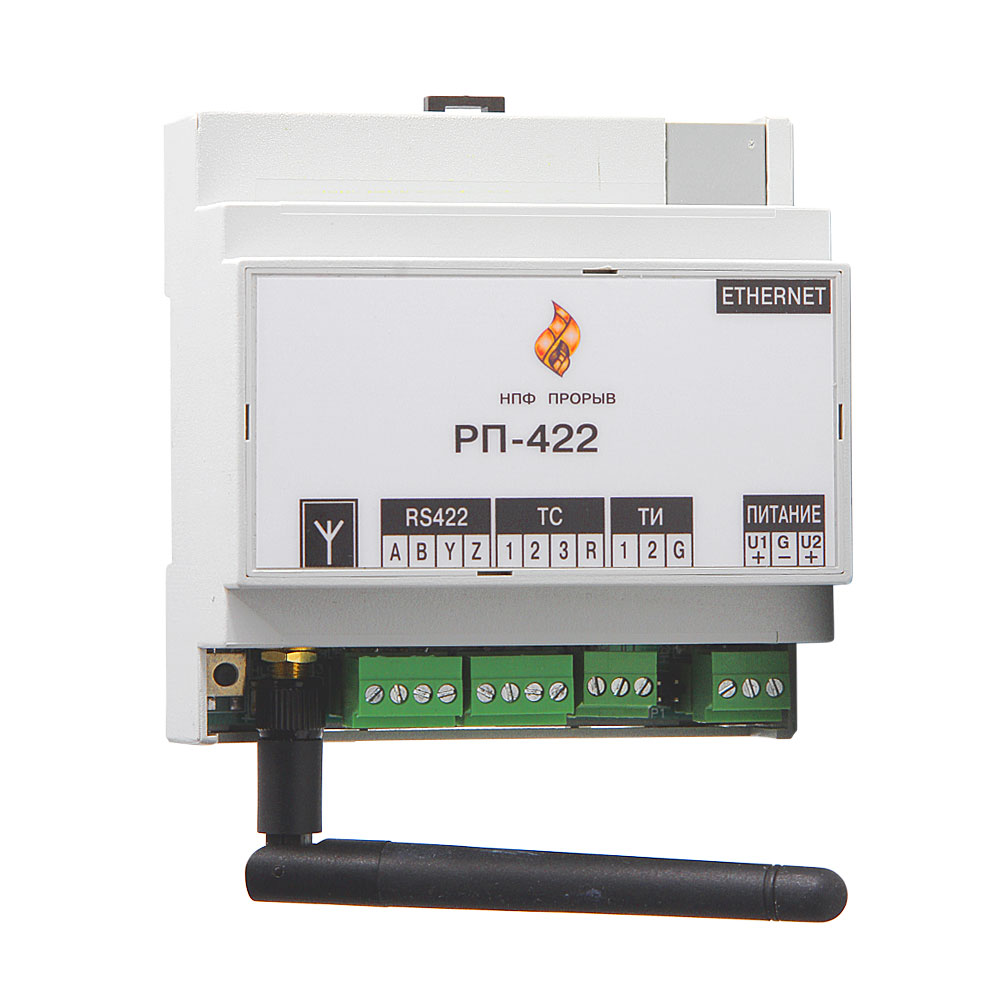

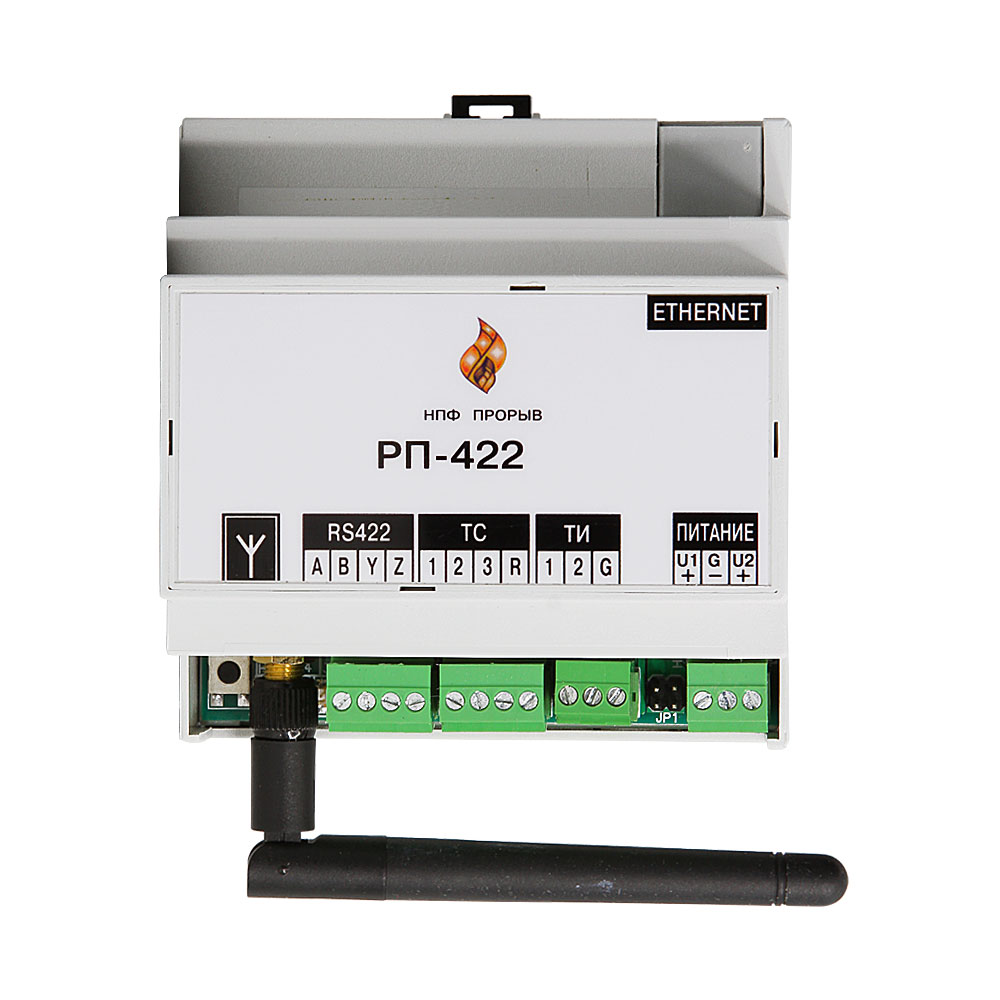

Радиопорт РП-422

Назначение

Радиопорт РП-422 применяется в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системах технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ). Радиопорт — простое альтернативное решение, когда прокладка кабеля между объектами невозможна или затруднена. Он обеспечивает беспроводное подключение устройств с интерфейсом RS-422/RS-485, а также аналоговых и дискретных датчиков к узлу сбора информации, выполняет приём и передачу данных.

Устройство и принцип работы

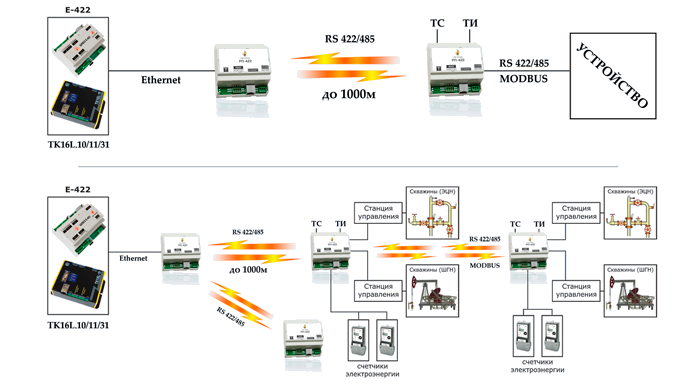

РП-422 работает как приёмник и передатчик: принимает сигналы от источников первичной информации, например счётчиков электроэнергии, устройств Modbus RTU и контроллеров, и передаёт их ведущему устройству РП-422. В одной сети радиопорт может работать как ведущее или ведомое устройство. Ведущее устройство обменивается данными с узлом сбора информации по Ethernet. Радиопорт также предназначен для подключения аналоговых и дискретных датчиков.

Основные функции

• Сбор данных с дискретных и аналоговых датчиков, счётчиков электроэнергии и интеллектуальных устройств нижнего уровня.
• Организация пространственно распределённой беспроводной сети ёмкостью до 12 устройств в сегменте.

Особенности и преимущества

• Три дискретных и два аналоговых входа.
• Дальность радиосвязи до 1 км на открытом пространстве и до 40 м в помещении.
• Регистрация радиоэлектронного средства не требуется при соблюдении установленных условий использования полосы 2 400–2 483,5 МГц и мощности до 100 мВт.

Каналы и способы передачи данных

• Ethernet 10/100 Мбит/с (RJ45) — подключение ведущего узла сети к верхнему уровню через контроллер ТК16L, выполняющий роль каналообразующего оборудования системы телемеханики.
• Радиоканал 2 400–2 483,5 МГц — сеть «ведущее устройство — ведомые устройства».

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
Ethernet	1	10/100BASE-T, RJ45	ПК, коммутатор, терминальный контроллер ТК16L, шлюз E-422
RS-422	1	Гальваническая изоляция; 1 200–115 200 бод	Счётчики электроэнергии; устройства Modbus RTU; контроллеры и модули расширения; оптические головки RS-Ик и RS-Оп
Аналоговые входы	2	0–2,5 В или 0–20 мА	Токовые датчики, датчики напряжения
Дискретные входы	3	12 В; сухой контакт	Датчики с сухим контактом или открытым коллектором

Поддерживаемые протоколы

Радиопорт РП-422 поддерживает промышленные и прикладные протоколы передачи данных, включая протоколы опроса счётчиков электроэнергии: Modbus RTU, ГОСТ Р МЭК 61107, МЭК 60870-5-101, МЭК 60870-5-104, HTTP/HTTPS и Telnet. Возможна реализация нестандартных протоколов для конкретного проекта.

* Способ реализации и лицензирования уточняйте в службе технической поддержки: online@proryv.com.

Технические характеристики

Код изделия	АВБЛ.468212.040-01
Параметр	Значение
Радиочастотный диапазон	2 400–2 483,5 МГц
Скорость передачи	9 600 бит/с
Максимальная мощность излучения	100 мВт
Ёмкость системы	до 12 устройств в сегменте
Дальность радиосвязи	до 1 км на открытом пространстве; до 40 м в помещении
Напряжение питания	18–36 В DC
Потребляемая мощность	≤ 5 Вт
Резервное питание	Есть — второй автономный вход с автоматическим выбором
Рабочая температура	−40…+85 °C
Относительная влажность	≤ 95 % при +35 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	106 × 90 × 58 мм
Масса	≤ 0,5 кг
Монтаж	На DIN-рейку
MTBF (средняя наработка на отказ)	≥ 40 000 ч
Срок службы	≥ 10 лет
