УКВ радиостанция РТМ.16

Назначение

УКВ-радиостанция РТМ.16 предназначена для организации передачи и приёма данных совместно с низкочастотными модемами в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах диспетчерского контроля и управления (АСУ/АСДУ/АДКУ), автоматизированных системах технического и коммерческого учёта электроэнергии (АСТУЭ/АСКУЭ/АИИС КУЭ), где невозможно использовать каналы GSM или Ethernet. РТМ.16 рассчитана на промышленную эксплуатацию, в том числе при низких температурах.

Устройство и принцип работы

Стационарная аналоговая радиостанция коммутирует приём и передачу с низкочастотным модемным оборудованием, образуя беспроводной УКВ-канал связи. Управлять частотой и мощностью можно через интерфейс RS-485 по протоколу Modbus RTU. Предусмотрено подключение резервного питания и аудиоаксессуаров.

Основные функции

• Организация УКВ-канала связи.
• Переключение между приёмом и передачей не более чем за 2 мс.
• Управление частотой и мощностью передатчика по RS-485 с протоколом Modbus RTU.
• Подключение резервного источника питания.
• Прослушивание радиоканала через внешние наушники или телефон.
• Передача и приём речевой информации при подключении специального пульта управления.

Особенности и преимущества

• Время переключения между приёмом и передачей — 2 мс, что позволяет увеличить пропускную способность канала.
• Управляющий интерфейс RS-485.
• Подключение резервного источника питания.
• Прослушивание радиоканала.
• Передача и приём речевой информации.
• Совместимость с установленным модемным оборудованием заказчика позволяет заменить вышедшую из строя радиостанцию на РТМ.16.
• Порт связи спроектирован так, чтобы минимально искажать входной и выходной сигналы модема и обеспечивать передачу данных без ошибок на повышенной скорости.
• Эксплуатация в сложных климатических условиях.

Каналы и способы передачи данных

• Аналоговый УКВ-радиоканал; рабочий диапазон частот зависит от модификации.

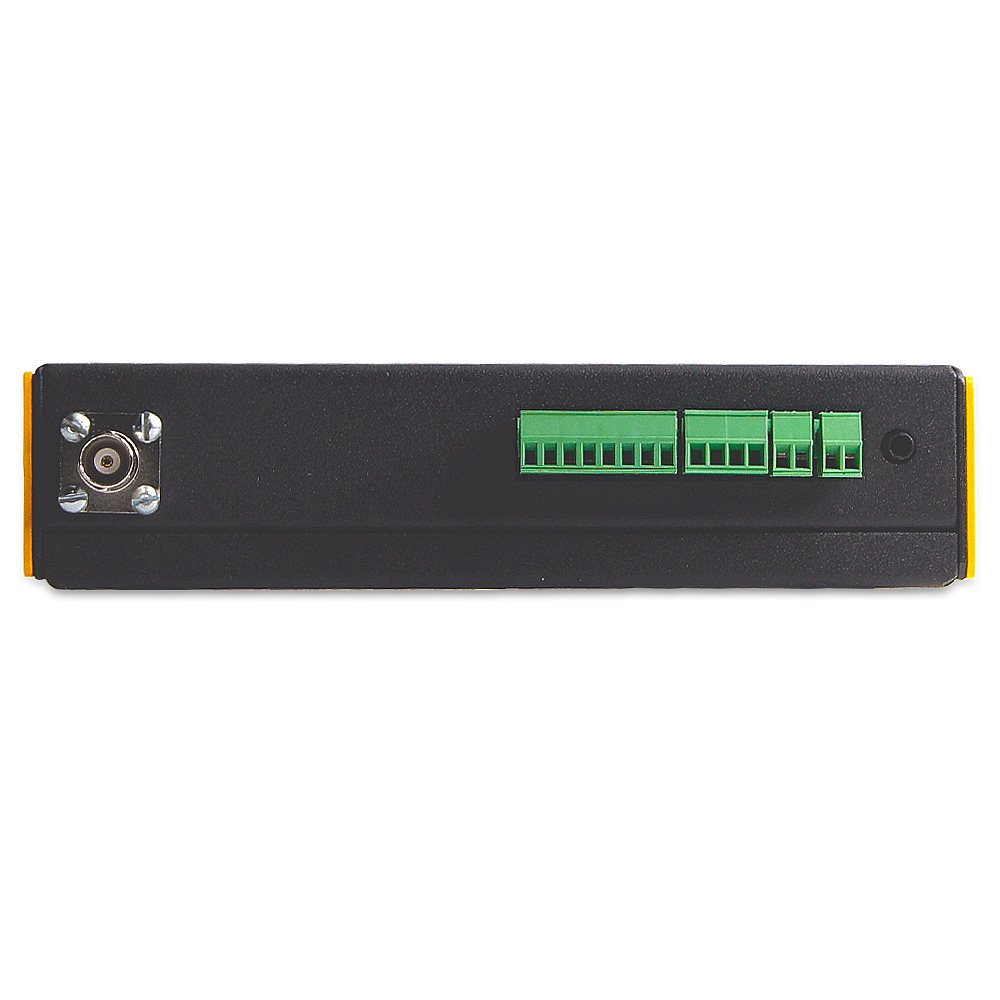

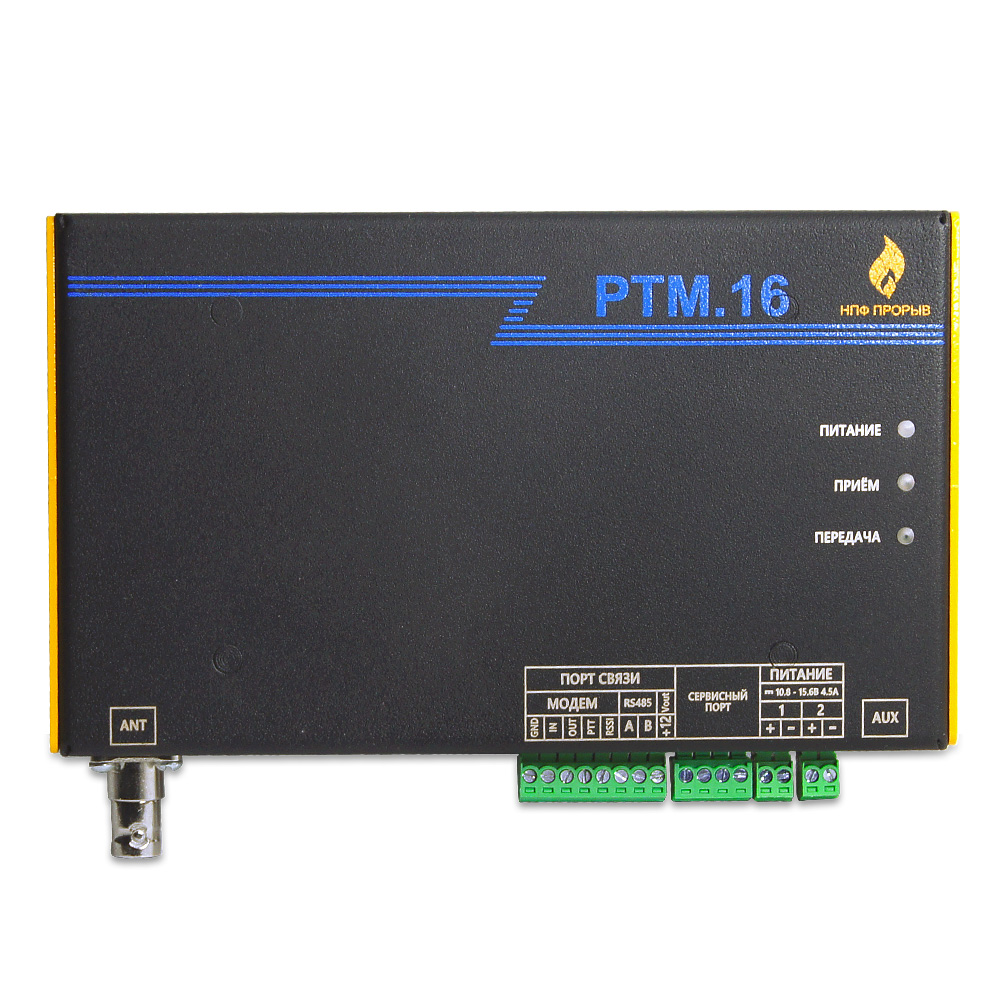

Интерфейсы и входы/выходы

Тип порта/канала	Количество	Характеристики	Подключение устройств
RS-485	1	Настройка радиостанции, изменение частоты и мощности по Modbus RTU	ПК, контроллеры серии ТК16L, шлюз E-422, ведущие устройства Modbus RTU
Порт связи (модем)	1	Совместимость с установленным модемным оборудованием	Модем RS232-FX969, шлюз FX969 (1 200/9 600/19 200 бод)
AUX	1	Разъём Jack 3,5 мм	Внешние наушники/телефон; специальный речевой пульт
Сервисный порт	1	—	ПК

Поддерживаемые протоколы

Радиостанция поддерживает Modbus RTU для конфигурирования и настройки.

Технические характеристики

Параметр	Значение
Диапазон рабочих частот	136–174; 336–343; 400–470 МГц, в зависимости от модификации
Выходная мощность передатчика	10 ± 1 Вт номинальная; 20 ± 2 Вт повышенная
Шаг сетки частот	25 кГц
Отклонение частоты передатчика относительно номинальной частоты	не более ±2,5 × 10⁻⁶
Диапазон модулирующих частот	5–10 000 Гц
Чувствительность модуляционного входа	150 ± 30 мВ
Время переключения режимов приёма/передачи	не более 2 мс
Чувствительность приёмника	не более 0,5 мкВ
Выходное напряжение приёмника	600 ± 60 мВ
Полоса частот по уровню 3 дБ	5–7 000 Гц
Напряжение питания	10,8–15,6 В DC
Потребляемая мощность	≤ 55 Вт
Резервное питание	Есть — второй автономный вход с автоматическим выбором
Рабочая температура	−40…+55 °C
Относительная влажность	до 96 % при +40 °C
Степень защиты	IP52 / IP55 (в составе шкафа)
Габаритные размеры	124 × 202 × 45 мм
Масса	≤ 0,8 кг
Монтаж	На стену или DIN-рейку
MTBF (средняя наработка на отказ)	≥ 120 000 ч
Срок службы	≥ 20 лет
