Оптическая головка RS-Ик с интерфейсами RS-485 и USB

Описание

Назначение
Инфракрасная головка RS-Ик представляет собой преобразователь интерфейсов, предназначенный для организации удаленного или локального сбора данных с приборов учёта электроэнергии и других ресурсов, оснащённых ИК портом. Устройство выполняет функцию конвертера между двухпроводным интерфейсом RS-485 (линии A, B) и ИК портов, обеспечивая стабильный канал связи для систем учёта.

Функциональные возможности и применение

Инфракрасная головка RS-Ик является универсальным решением для построения автоматизированных систем коммерческого учёта электроэнергии (АСКУЭ). К интерфейсу RS-485 могут быть подключены внешние устройства, такие как GSM/GPRS-модемы, преобразователи интерфейсов (например, MOXA, USR), контроллеры сбора и передачи данных (Е-32, ТК16), что позволяет интегрировать приборы учёта в любую существующую инфраструктуру АСКУЭ.

Прямая работа с ПК и конфигурационным ПО

При подключении к компьютеру через встроенный разъем USB Type-C, инфракрасная головка определяется как стандартный COM-порт. Это даёт возможность прямого взаимодействия с прибором учёта с использованием заводского конфигурационного программного обеспечения (ПО) от производителя счётчика. Данная функция незаменима для проведения пусконаладочных работ, параметризации, диагностики и локального снятия архивов данных.

Поддерживаемые приборы учёта

Устройство совместимо с широким спектром приборов учёта, поддерживающих обмен данными через ИК порт согласно ГОСТ Р МЭК 61107-2001. Успешно протестирована работа со счётчиками следующих производителей:

• Инкотекс (Меркурий) и ИК портом

Технические характеристики и конструктивные особенности

• Интерфейсы: RS-485 (A, B), USB Type-C, ИК порт.
• Напряжение питания: DC 6–13 В.

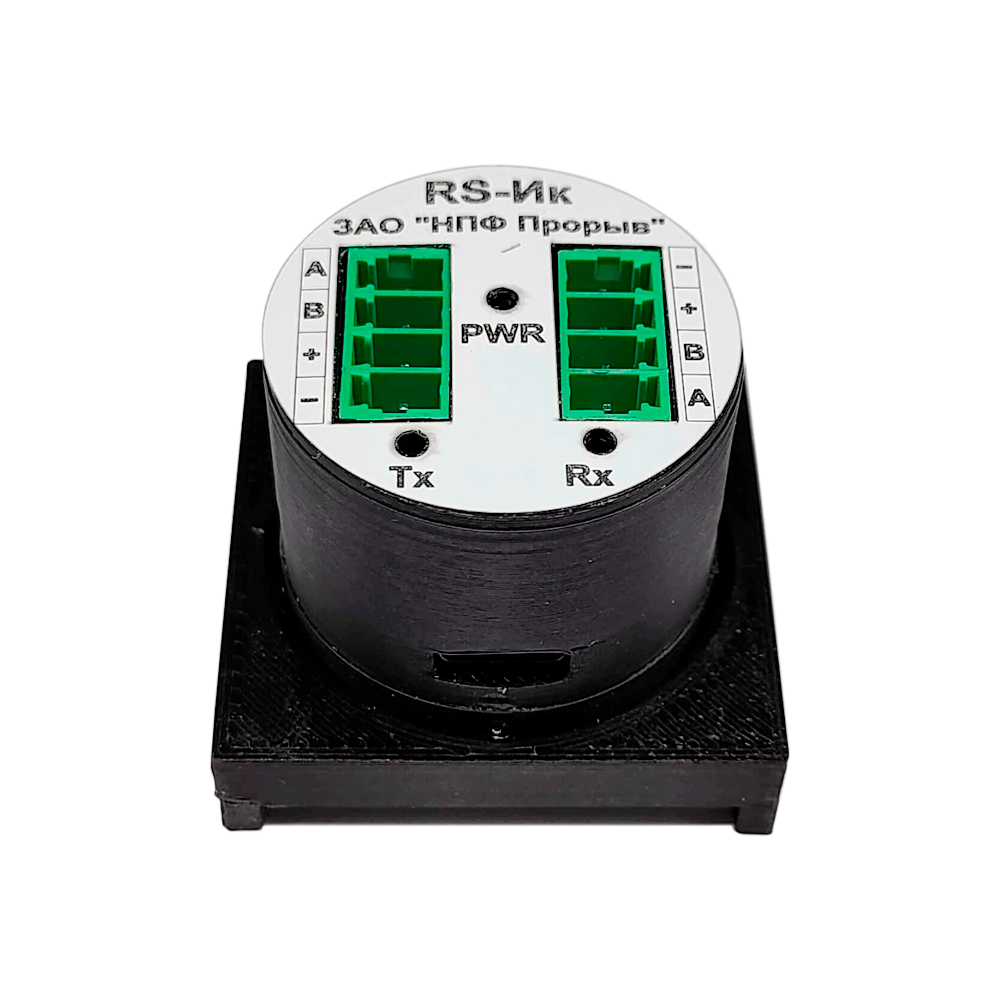

• Светодиодная индикация:
  • Питание: Индикация наличия питающего напряжения.
  • Rx (Receive): Индикация приёма данных из ИК порта.
  • Tx (Transmit): Индикация передачи данных в ИК порт.
• Монтаж и подключение:

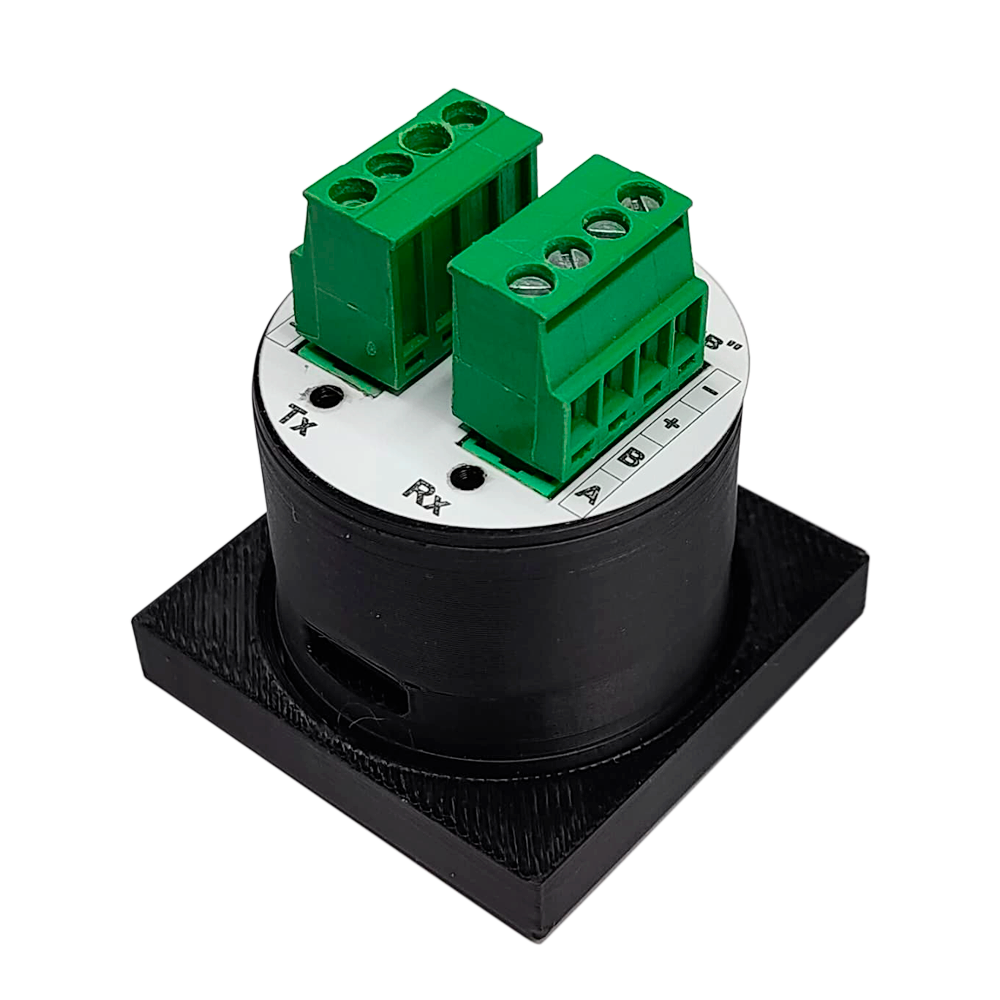

  • Шлейфовое подключение:Наличие дублирующих клеммных разъёмов (+, -, A, B) позволяет последовательно подключать несколько устройств к одной линии питания и шине данных RS-485, упрощая монтаж кабельных трасс. Длина линии — до 100 метров.

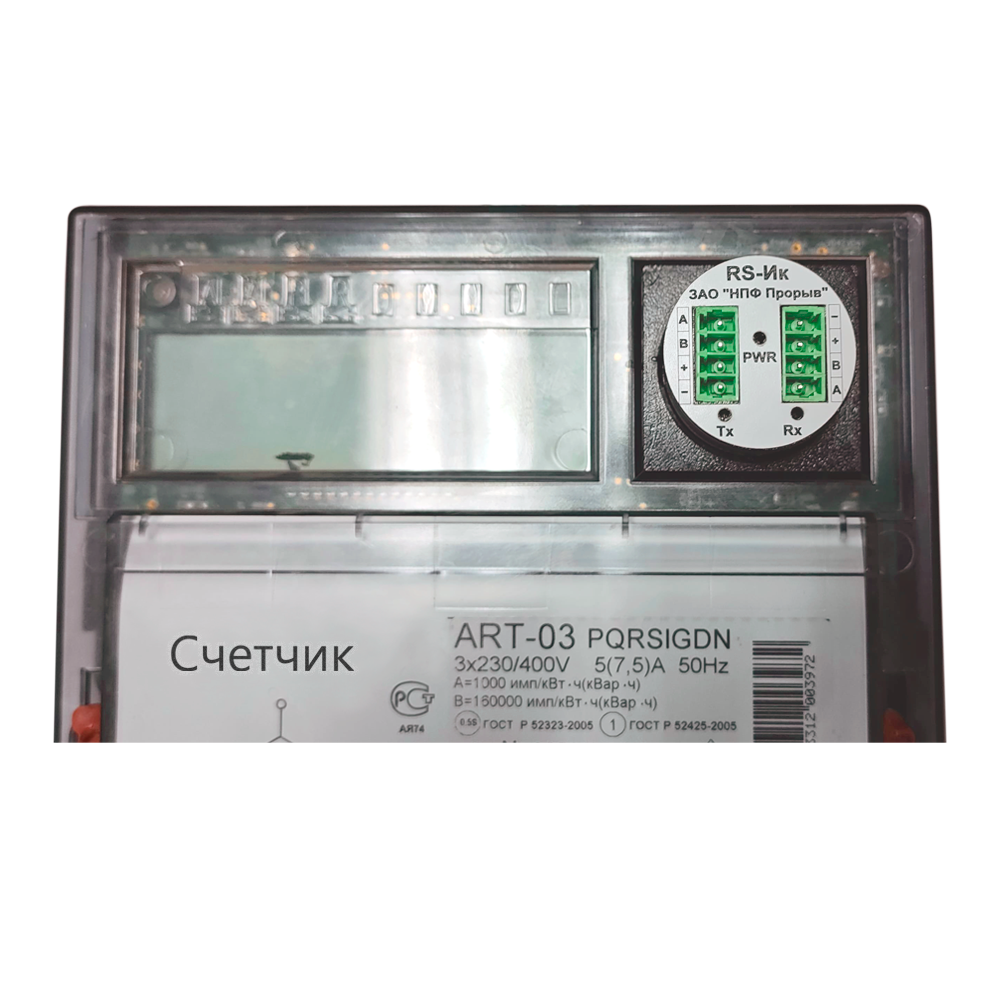

  • Фиксация: Для установки на приборы с пластиковым корпусом или в условиях повышенной вибрации в комплект поставки входит монтажная площадка с клеевым слоем.

Инфракрасная головка RS-Ик — это надёжный и многофункциональный инструмент для специалистов в области учёта энергоресурсов, системной интеграции и автоматизации.
