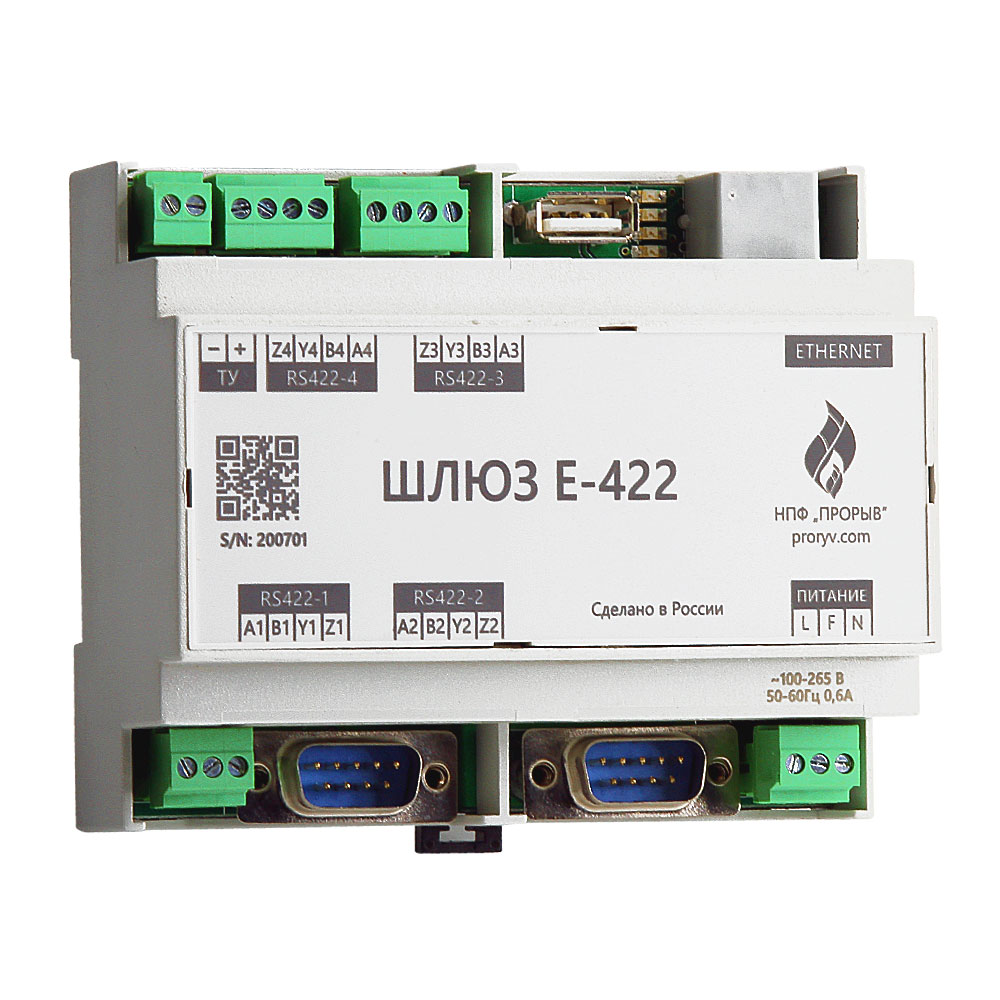

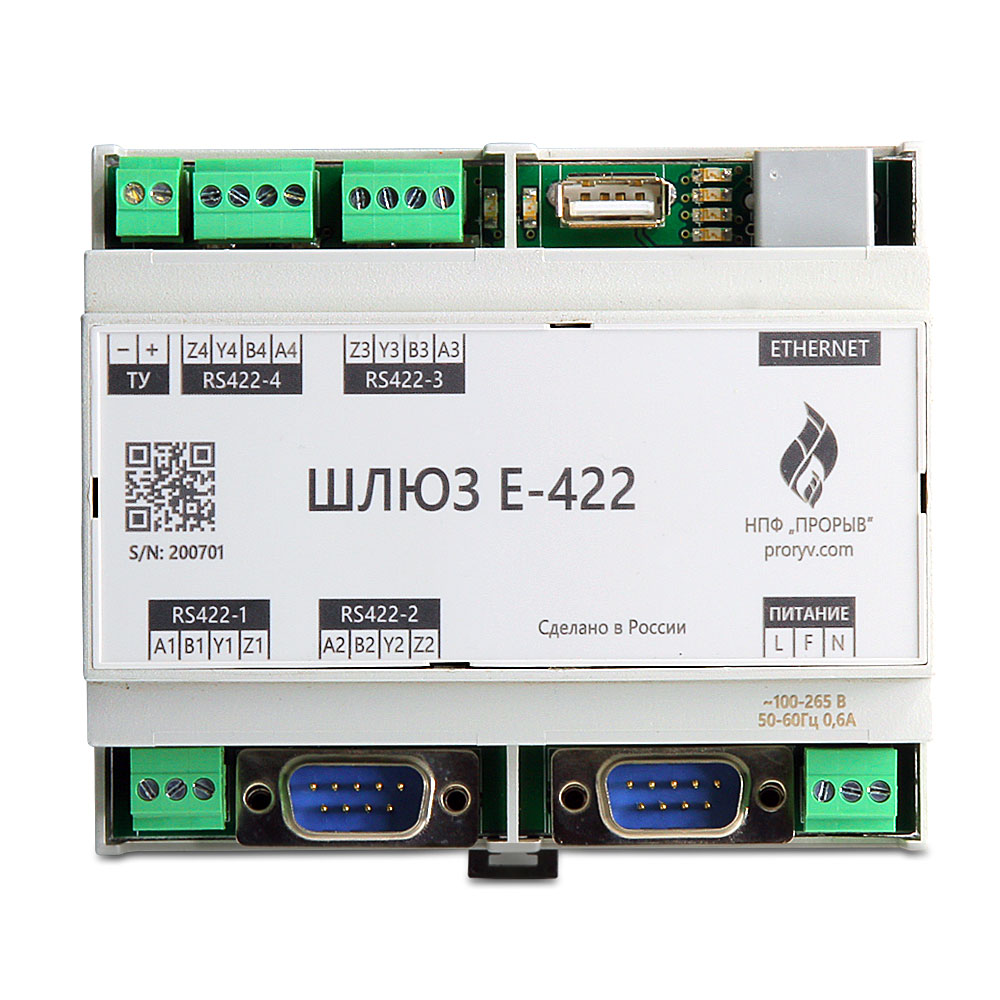

Шлюз E-422.1.02
- Предзаказ
2 порта RS-422/485, 2 порта RS-232, 2 дискретных выхода, Usb host, выход телеуправления, порт Ethernet
Цена
по запросу
Описание
Назначение
Интеллектуальный шлюз Е-422 применяется в составе автоматизированных информационно-измерительных систем и систем управления: АСУ ТП, АИИС КУЭ, АСТУЭ.
Шлюз является базовым элементом для построения географически распределенных систем сбора данных и управления в нефтегазовой промышленности и энергетике. В электроэнергетике широко используется в качестве УСПД на подстанциях. В нефтяной промышленности используется на кустах скважин, ДНС, УУН, подстанциях и др.
Шлюз предназначен для сбора данных с других устройств (датчиков, счетчиков электроэнергии, контроллеров различного типа, вычислителей), обработки данных, передачи информации на верхние уровни и формирования сигналов телеуправления.
Шлюз выпускается в двух модификациях: Е-422.0.02, Е-422.1.02. Модификации шлюза отличаются количеством и типами портов/каналов.
Шлюз сертифицирован как средство измерения и учета энергоресурсов (УСПД).
Устройство и принцип работы
Шлюз работает под управлением высокопроизводительного RISC процессора, имеет встроенное коммутационное поле для подключения внешних устройств, сторожевой таймер, часы реального времени, поддерживает механизм автоматического включения резервного питания.
Обеспечивается поддержка основных типов счетчиков, которые используются для коммерческого и технического учета. При этом список поддерживаемых счетчиков легко можно расширить. Шлюз обеспечивает синхронизацию времени во всех подключенных счетчиках. На верхний уровень передаются коммерческие, технические данные и журналы событий. Обеспечивается автоматический сбор данных через произвольные интервалы времени, поддерживается режим опроса мгновенных значений.
Шлюз обеспечивает работу со счетчиком в режиме прозрачного канала, с использованием заводских программ. Выполняется удаленное изменение конфигурации прибора учета без перекоммутации интерфейсных кабелей или оптопорта.
Шлюз выпускается в двух модификациях, отличающихся количеством портов и типами портов.
| Тип порта/канала | E-422.0.02 | E-422.1.02 | Характеристики | Подключение устройств |
|---|---|---|---|---|
| Ethernet | 1 | 1 | 10/100 BASE T, RJ45 | Компьютер, HUB, шлюз E-422, сетевое оборудование, FM радиомодем, ТК16L.31, ТК16L.10, ТК16L.11. |
| RS-422/RS-485 | 4 | 2 | Счетчики электроэнергии различного типа, GPS-приемники, устройства, имеющее соответствующий интерфейс (ТМД, ПИК, ТМУ), интеллектуальные устройства, оборудование, работающее по протоколу MODBUS. | |
| Телеуправление | 1 | 1 | 2 А, 60 В постоянного тока | Управляемые устройства. |
| RS-232 | нет | 2 | Компьютер, модем, счетчик, GPS-приемник, FM радиостанция. | |
| Дискретные входы | нет | 2 | Дискретные датчики типа “сухой контакт”, “открытый коллектор”, активного типа. | |
| USB host | нет | 1 | КПК, FLASH. |
Основные функции
- Сбор информации с датчиков, счетчиков электроэнергии и контроллеров различного типа.
- Подключение разнородного оборудования.
- Предварительная обработка принимаемой информации.
- Передача информации на верхние уровни.
- Подача команд телеуправления.
- Хранение данных (опционально).
- Регистрация событий в журнале устройства.
- Передача данных на КПК.
- Поддержка видеокамер.
Каналы связи
Ethernet, GSM, GPRS, EDGE, CDMA, VSAT, Global Star, Wi Fi, Wi Max, FM радиоканал, BreezeACCESS, Motorola Canopy и др. Поддерживается работа в режиме защищенного канала (VPN) с использованием решений L2TP и IPsec.
Габаритные размеры и масса
- 106x90x58 мм
- 0,5 кг
Условия эксплуатации
- Диапазон рабочих температур: от -40° до +60°C
- Относительная влажность, не более 95% при t=35°C
Шлюз может поставляться в составе герметичного шкафа, обеспечивающего защиту согласно стандартам IP55.
Интеграция
Для интеграции устройства в системы сторонних производителей типа SCADA или в специализированные приложения существуют следующие варианты:
- OPC — универсальный фиксированный интерфейс;
- RTU — протокол, реализованный во многих программах сторонних производителей и поддерживаемый устройством;
- SDK, предоставляемый сторонним разработчикам.
Документация E-422
Е-422
- Образ ОС (E422_OS71_9.zip) версия 71.9 (История версий)
- Образ ОС (UNI7_REV5_AUTO.zip) версия 7.5 (История версий)
- Образ ОС (UNI6_REV7.zip) версия 6.7 (История версий)
- Какую версию ОС выбрать?
- Базовое ПО (E-422-1_57_AUTO.zip) версия 1.57 (История версий)
- Базовое ПО с поддержкой функций телемеханики (E-422-1_57_AUTO_TELE.zip) версия 1.57(История версий)
- ПО для АИИС КУЭ ЕНЭС - обратитесь в службу поддержки
Список поддерживаемых приборов учета легко можно расширить. Для поддержки нового типа прибора направьте запрос в ЗАО «НПФ Прорыв» proryv@proryv.com
Подробности, касающиеся использования каналов связи, доступных типов передаваемых данных и команд управления, а также возможности удаленного параметрирования, приведены в свидетельствах-подтверждениях производителя. Свидетельства-подтверждения
| Наименование | Е-422/E-422.GSM, ТК16L | УСПД | с Сервера сбора данных | Описание |
|---|---|---|---|---|
| ФГУП «Нижегородский завод им. М.В. Фрунзе» | ||||
| МАЯК-102АТ | + | УСД-2.04/1 | + | однофазный многофункциональный |
| МАЯК-302АРТ | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| МАЯК-301АРТ | + | - | + | трехфазный многофункциональный |
| МАЯК-Т301АР | + | - | + | трехфазный многофункциональный |
| СЭБ-1ТМ.01 | + | УСД-2.04/1 | + | однофазный многофункциональный |
| СЭБ-1ТМ.02Д | + | УСД-2.04/1 | + | однофазный многофункциональный |
| СЭБ-1ТМ.02М | + | УСД-2.04/1 | + | однофазный многофункциональный |
| СЭБ-2А.05 | - | УСД-2.04/1 | - | однофазный многофункциональный |
| СЭБ-2А.07 | - | УСД-2.04/1 | - | однофазный многофункциональный |
| СЭБ-2А.08 | - | УСД-2.04/1 | - | однофазный многофункциональный |
| СЭО-1.16 | + | УСД-2.04/1 | + | однофазный многофункциональный |
| СЭТ-4ТМ.01 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| СЭТ-4ТМ.01М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| СЭТ-4ТМ.02(СЭТ-1ТМ.01) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| СЭТ-4ТМ.03М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| СЭТ-4ТМ.02М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3ТМ.05 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3ТМ.05М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3ТМ.05Д | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-4ТМ.05 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-4ТМ.05М | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-4ТМ.05Д | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-4ТМ.05МК | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3ТА.07(ПСЧ-3А.06Т) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3ТА.07.XXX.01(ПСЧ-3А.06Т.ХХХ.01) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3ТА.07.XXX.02(ПСЧ-3А.06Т.ХХХ.02) | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3АРТ | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3АРТ.01 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ПСЧ-3АРТ.02, ПСЧ-3АРТ.03, ПСЧ-3АРТ.04 | + | УСД-2.04/1 | + | трехфазный многофункциональный |
| ООО «Elster Метроника» | ||||
| АS300 | - | RTU+Server2 | - | однофазный многофункциональный |
| АS220 | - | - | + | однофазный многофункциональный |
| АS3000 | - | - | + | трехфазный многофункциональный |
| АS3500 | - | - | + | трехфазный многофункциональный |
| Альфа А1800 | + | RTU-325 | + | трехфазный многофункциональный |
| Альфа А1820 | + | RTU-325 | + | трехфазный многофункциональный |
| Альфа А1700 | - | RTU-325 | + | трехфазный многофункциональный |
| Альфа А1140 | - | RTU-325 | + | трехфазный многофункциональный |
| Альфа А2 | - | RTU-325 | - | трехфазный многофункциональный |
| Альфа А3 | - | RTU-325 | - | трехфазный многофункциональный |
| ЕвроАльфа | + | RTU-325 | + | трехфазный многофункциональный |
| АО «Энергомера» | ||||
| ЦЭ6850 | + | 164-01М | + | трехфазный многотарифный |
| ЦЭ6850M | + | 164-01М CE805, CE805М |
+ | трехфазный многотарифный |
| ЦЭ6823 | - | 164-01М | - | трехфазный многотарифный |
| CE102 | + | 164-01М
CE805 CE805М |
+ | однофазный многотарифный |
| CE102M | - | CE805М | - | однофазный многотарифный |
| CE201 | - | CE805 CE805М |
+ | однофазный многотарифный |
| CE205 | - | CE805 CE805М |
- | однофазный многотарифный |
| CE208
IEC/DLP/SMP/DLMS |
- | 164-01М CE805 CE805М |
- | однофазный многотарифный |
| CE301
|
+ | 164-01М CE805 CE805М |
+ | трехфазный многофункциональный |
| CE301M
|
- | CE805 CE805М |
+ | трехфазный многофункциональный |
| CE303
|
+ | 164-01М CE805 CE805М |
+ | трехфазный многотарифный |
| CE304 | + | 164-01М | + | трехфазный многофункциональный |
| CE305 | - | CE805 CE805М |
- | трехфазный многофункциональный |
| CE308
IEC/DLP/SMP/DLMS |
+ | CE805M |
+ | трехфазный многофункциональный |
| CE208 СПОДЭС | - | CE805М | + | однофазный многотарифный |
| CE308 СПОДЭС | - | CE805М | + | трехфазный многотарифный |
| CE207 СПОДЭС | - | CE805М | + | однофазный многотарифный |
| CE307 СПОДЭС | - | CE805М | + | трехфазный многотарифный |
| Фирма «Actaris SAS» | ||||
| SL7000 | + | - | - | трехфазный многофункциональный |
| Schlumberger Industries SA | ||||
| Indigo+ | + | - | - | трехфазный многофункциональный |
| ООО НПК «Инкотекс» | ||||
| Меркурий М203.2Т | + | Меркурий 250 | + | однофазный многофункциональный |
| Меркурий 206 PRSNO | + | Меркурий 250 | + | однофазный многотарифный |
| Меркурий 200 | - | + | однофазный многофункциональный | |
| Меркурий 208 | + | - | однофазный многофункциональный | |
| Меркурий 230АМ | + | Меркурий 250 | + | трехфазный многофункциональный |
| Меркурий 230 | + | Меркурий 250 | + | трехфазный многофункциональный |
| Меркурий 233 | + | Меркурий 250 | + | трехфазный многофункциональный |
| Меркурий 234 | + | Меркурий 250 | + | трехфазный многофункциональный |
| Меркурий 238 | + | - | трехфазный многофункциональный | |
| ЗАО «ELGAMA-ELEKTRONIKA» | ||||
| EPQS | + | - | - | трехфазный многофункциональный с возможностью измерения качества электроэнергии |
| GAMA 100 | - | - | + | однофазный многотарифный |
| GAMA 300 | - | - | + | трехфазный многотарифный |
| ООО «СПбЗИП» | ||||
| Вектор-100 | - | - | + | однофазный многотарифный |
| Вектор-300 | - | - | + | трехфазный многотарифный |
| «Landis+Gyr» | ||||
| Landis&Gyr E450 | - | DC450 | + | однофазный/трехфазный многофункциональный |
| Landis&Gyr E550 | - | DC550 | + | трехфазный многофункциональный |
| Landis&Gyr ZMD и ZFD | + | - | + | трехфазный многофункциональный |
| Landis&Gyr ZMQ и ZFQ | + | - | + | трехфазный многофункциональный |
| ООО «Матрица» | ||||
| NP71L.XXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | однофазный многофункциональный |
| NP71E.XXXXX | - |
RTR512 RTR8A.LG |
- | однофазный многофункциональный |
| NP73L.XXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
| NP73E.XXXXX | - |
RTR512 RTR8A.LG |
- | трехфазный многофункциональный |
| NP515.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | однофазный многофункциональный |
| NP523.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | однофазный многофункциональный |
| NP541.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
| NP542.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
| NP545.XXXXXXXXXXX | - |
RTR512 RTR8A.LG |
RootRouter+ | трехфазный многофункциональный |
| группа компаний «Sagemcom» | ||||
| CX1000-5 | - | XP3000 | - | однофазный многотарифный |
| CX2000-7 | - | XP3000 | - | трехфазный многотарифный |
| CX2000-7-СТ | - | XP3000 | - | трехфазный многотарифный |
| ЗАО «Радио и Микроэлектроника» | ||||
| РиМ 889.ХХ | + | МКС РиМ 099.02 | + | трехфазный активно-реактивный многофункциональный |
| РиМ 489.01,02,07,11,12,13,15,18 | + | МКС РиМ 099.02 | + | трехфазный активно-реактивный многофункциональный |
| РиМ СПОДЭС 489.23-30,32,34,36,38 | + | МКС РиМ 099.03 | + | трехфазный активно-реактивный многофункциональный |
| РиМ 384.XX | - | МКС РиМ 099.02 | + | трехфазный высоковольтный напряжение 6/10 кВ |
| РиМ 289.01,02 | - | МКС РиМ 099.02 | + | трехфазный высоковольтный напряжение 6/10 кВ |
| РиМ 189.01,02,11,12,16 | - | МКС РиМ 099.02 | + | трехфазный высоковольтный напряжение 6/10 кВ |
| РиМ СПОДЭС 189.21-28 | - | МКС РиМ 099.03 | + | трехфазный высоковольтный напряжение 6/10 кВ |
| «Echelon Corporation» | ||||
| KNUM-1021 | - | DC1000 | - | однофазный многофункциональный |
| KNUM-1023 | - | DC1000 | - | трехфазный многофункциональный |
| KNUM-2023 | - | DC1000 | - | трехфазный многофункциональный |
| ЗАО «ПКК Миландр» | ||||
| МИЛУР-104 | + | - | + | однофазный многотарифный |
| МИЛУР-105 | + | - | + | однофазный многотарифный |
| МИЛУР-107 | + | - | + | однофазный многотарифный |
| МИЛУР-304 | + | - | + | трехфазный многотарифный |
| МИЛУР-305 | + | - | + | трехфазный многотарифный |
| МИЛУР-306 | + | - | + | трехфазный многотарифный |
| МИЛУР-307 | + | - | + | трехфазный многотарифный |
| МИЛУР-107S | - | - | + | однофазный многотарифный |
| МИЛУР-307S | - | - | + | трехфазный многотарифный |
| ОАО «Каскад» | ||||
| КАСКАД-1-МТ | - | - | + | однофазный многотарифный |
| КАСКАД-3-МТ | - | - | + | трехфазный многотарифный |
| ООО «МИРТЕК» | ||||
| МИРТЕК-3-РУ | - | - | + | трехфазный многотарифный |
| МИРТЕК-1-РУ | - | - | + | однофазный многотарифный |
| МИРТЕК-12-РУ-W3 | - | ШЛ-ZB-02 | + | однофазный многотарифный |
| МИРТЕК-12-РУ-SP1 | - | ШЛ-ZB-02 | + | однофазный многотарифный |
| МИРТЕК-32-РУ-W32 | + | ШЛ-ZB-02 | + | трехфазный многотарифный |
| МИРТЕК-32-РУ-SP31 | + | ШЛ-ZB-02 | + | трехфазный многотарифный |
| ООО «Систел» | ||||
| Фотон | + | - | - | трехфазный многофункциональный |
| Протон-К | + | - | - | трехфазный многофункциональный |
| Протон | + | - | - | трехфазный многофункциональный |
| НПО «МИР» | ||||
| МИР С-03 | + | - | + | трехфазный многофункциональный |
| МИР С-04/C-05/C-07 | + | МИР МК-01 | + | однофазный/трехфазный многофункциональный |
| МИР С-04/C-05/C-07 СПОДЭС | - | - | + | однофазный/трехфазный многофункциональный |
| ТПГ «ТАЙПИТ» | ||||
| НЕВА МТ 324 | - | - | + | трехфазный многотарифный |
| НЕВА МТ 314 | - | - | + | трехфазный многотарифный |
| НЕВА МТ 115 AR2S GSM1PC 5(80)А | - | - | + | однофазный многотарифный |
| НЕВА МТ 315 | - | - | + | трехфазный многотарифный |
| НЕВА МТ 315 1.0 ARGSM1BSRP25 | - | - | + | трехфазный многотарифный |
| НЕВА МТ 315 1.0 ARGSM1BSCP28 | - | - | + | трехфазный многотарифный |
| ООО «СТРИЖ Телематика» | ||||
| АМПЕР 1 | - | - | + | однофазный с радиомодемом многотарифный |
| АМПЕР 3 | - | - | + | трехфазный с радиомодемом многотарифный |
| ООО «Современные Радио Технологии» | ||||
| А1 | - | - | + | однофазный с радиомодемом многотарифный |
| А3 | - | - | + | трехфазный с радиомодемом многотарифный |
| ЗАО «Алгоритм» | ||||
| BINOM3 | + | - | + | измеритель показателей качества электроэнергии |
| BINOM334i | + | - | + | измеритель показателей качества электроэнергии |
| ООО «Телематические решения» | ||||
| ФОБОС 1 | + | Вавиот | - | однофазный многотарифный |
| ФОБОС 3 | + | Вавиот | - | трехфазный многотарифный |
| ФОБОС 1 Split | - | Вавиот | - | однофазный многотарифный |
| ФОБОС 3 Split | - | Вавиот | - | трехфазный многотарифный |
| ООО «СИ-АРТ» | ||||
| СТЭМ-300 | - | - | + | трехфазный многофункциональный |
| ООО «Тесмек Рус» | ||||
| SMT | - | - | + | Коммерческий учет в воздушных линиях |
| ООО "Луч Интеграция" | ||||
| УЭ 1 | + | LPWAN-Луч-1 | + | однофазный с радиомодулем |
| УЭ3-1Р | + | LPWAN-Луч-1 | + | трехфазный с радиомодулем |
| ЗАО "ЭМИС" | ||||
| ЭМИС-ЭЛЕКТРА 971 | ЭМИС-СИСТЕМА 951 | однофазный многотарифный | ||
| ЭМИС-ЭЛЕКТРА 976 | ЭМИС-СИСТЕМА 951 | трехфазный многотарифный | ||
| ООО "Инженерный центр "Энергосервиc" | ||||
| ESM-HV | - | - | + | трехфазный многотарифный |
| ESM-ET | - | - | + | трехфазный многотарифный |
| ESM-SV | - | - | + | трехфазный многотарифный |
| АО "НПК Ротек" (Россия) | ||||
| РТМ-03 СПОДЭС | - | - | + | трехфазный многофункциональный |
| РТМ-01 СПОДЭС | - | - | + | однофазный многофункциональный |
| АО НПЦ "Спектр" (Россия) | ||||
| SP 101 СПОДЭС | - | - | + | однофазный многофункциональный |
| SP 301 СПОДЭС | - | - | + | трехфазный многофункциональный |
| OOO "СИ-АРТ" (Россия) | ||||
| СТЭМ-300 СПОДЭС | + | - | - | трехфазный многофункциональный |
| ООО "Завод НАРТИС" | ||||
| Нартис-300 СПОДЭС 2.0 | - | ШЛ-ZB-L | + | трехфазный многофункциональный |
| Нартис-И300 СПОДЭС 3.0 | - | ШЛ-ZB-L | + | трехфазный многофункциональный |
| Нартис-100 СПОДЭС 2.0 | - | ШЛ-ZB-L | + | однофазный многофункциональный |
| Нартис-И100 СПОДЭС 3.0 | - | ШЛ-ZB-L | + | однофазный многофункциональный |
| ООО "ТехноЭнерго" | ||||
| ТЕ3000 СПОДЭС | - | - | + | трехфазный многофункциональный |
| ТЕ2000 СПОДЭС | - | - | + | трехфазный многофункциональный |
| ТЕ1000 СПОДЭС | - | - | + | однофазный многофункциональный |
| ПСЧ-4ТМ.06Т СПОДЭС | - | - | + | трехфазный многофункциональный |
| СЭБ-1ТМ.04Т СПОДЭС | - | - | + | однофазный многофункциональный |
| СЭТ-4МТ.03МТ ModBus | - | - | + | трехфазный многофункциональный |
Похожие товары

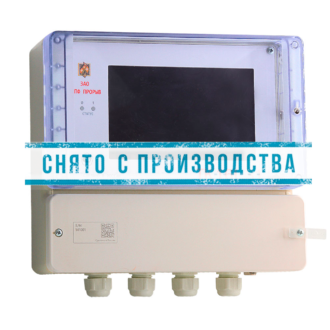

Устройство сбора и передачи данных ТК16L.31.00
4 порта RS-422/485, 2 порта RS-232, 2 порта Ethernet
по запросу
Контроллер терминальный ТК16L.11
4 дискретных входа, 4 аналоговых входов, 2 выхода телеуправления, 2
по запросу
Контроллер терминальный ТК16L.14
GSM/GPRS модем, 8 дискретных входов, 4 аналоговых входа, 2 выхода телеуп
по запросу

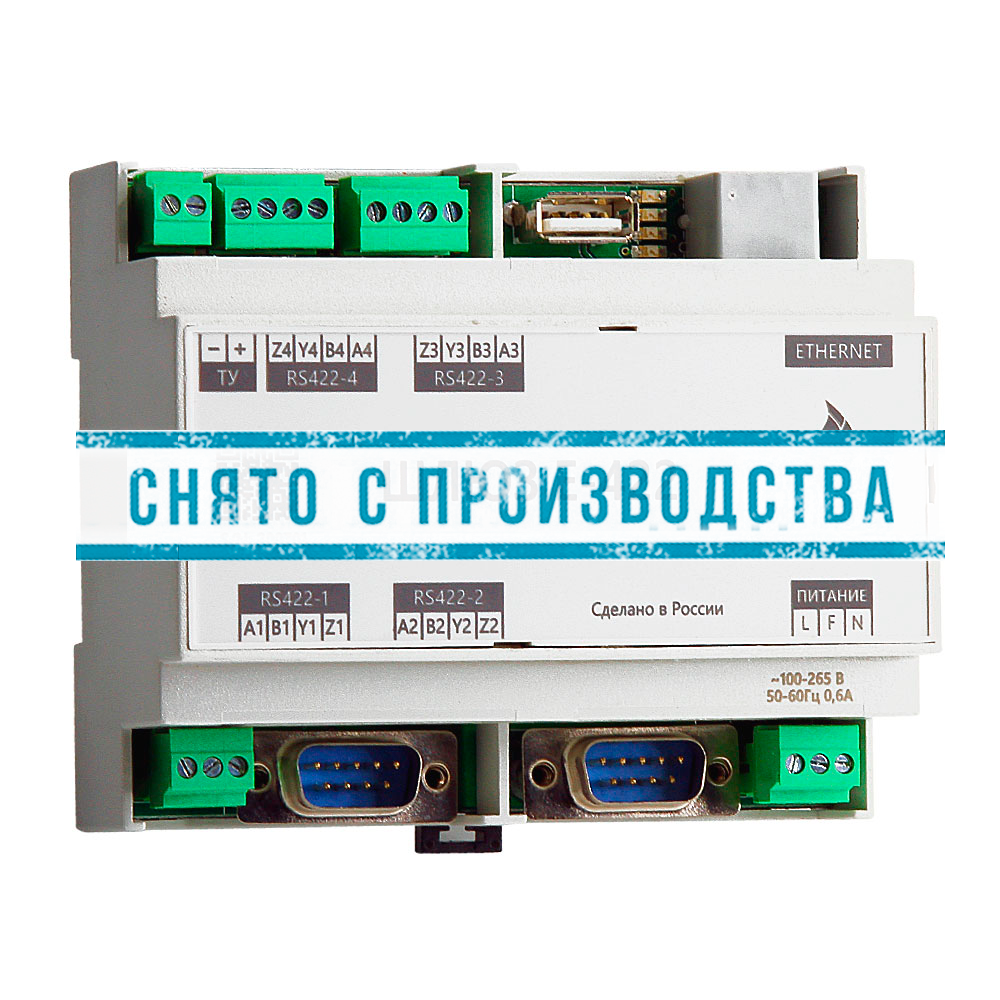

Контроллер терминальный E‑422.GSM
2 порта RS-422/485,порт RS-232, GSM/GPRS модем, порт Ethernet
по запросу
